キセノンアークランプ式耐候性試験と塗料の耐久年数の評価方法

キセノンアークランプ式耐候性試験の基本と塗料評価

キセノンアークランプ式耐候性試験は、外壁塗装をはじめとする各種塗料の耐久性を科学的に評価するための重要な試験方法です。この試験は、自然環境下での劣化を人工的に促進させることで、製品の寿命予測や品質保証に役立てられています。
特に外壁塗装に携わる専門家にとって、この試験方法を理解することは、お客様に対して塗料の耐久性を正確に説明するための基礎知識となります。自然環境では数年から十数年かかる劣化プロセスを、わずか数百時間から数千時間で再現できるため、新製品開発や品質管理において欠かせない技術となっています。

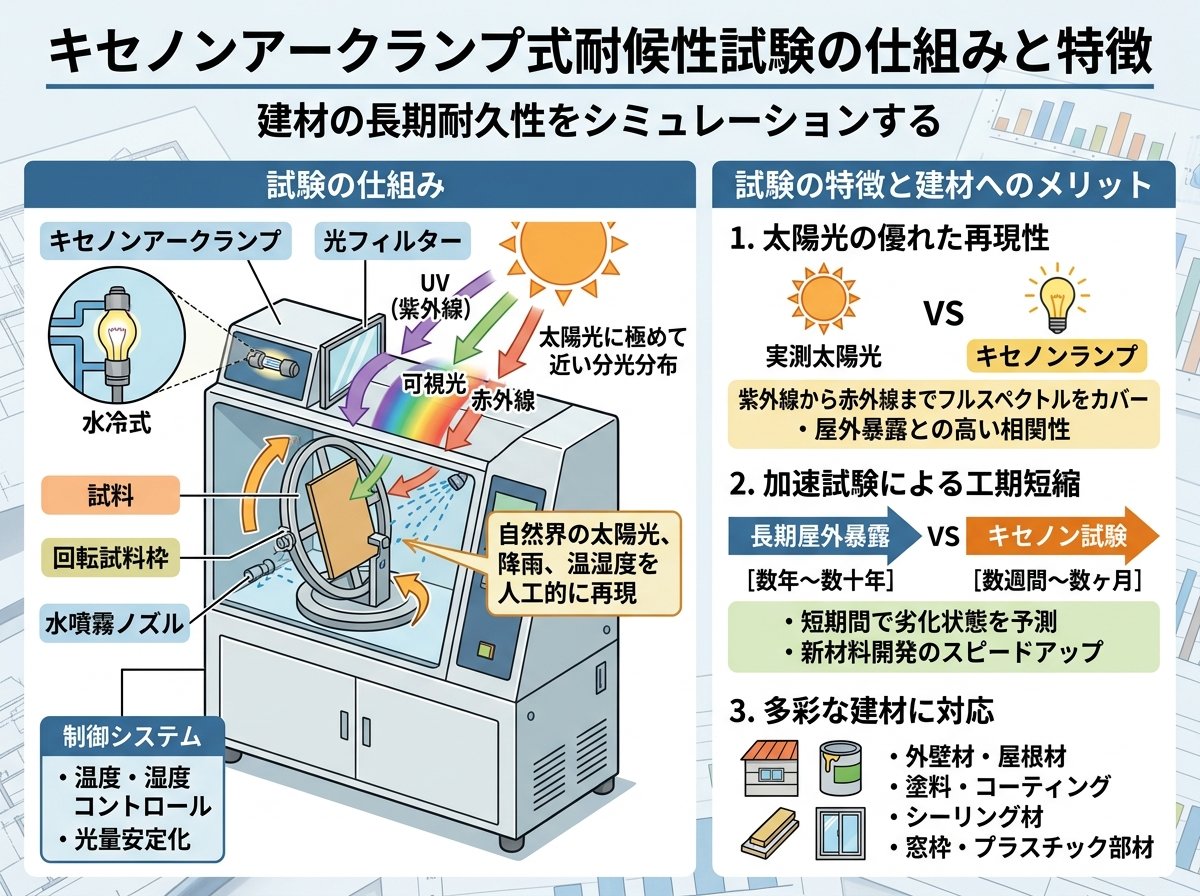

キセノンアークランプ式耐候性試験の仕組みと特徴

キセノンアークランプ式耐候性試験の最大の特徴は、太陽光の分光分布に極めて近い光を再現できる点にあります。キセノンアークランプは、紫外線から可視光線にかけての波長域で太陽光に非常に近似した分光放射照度分布を持っています。これにより、実際の屋外環境での劣化現象を高い精度で再現することが可能です。
試験の基本的な仕組みは以下のとおりです：

1. キセノンアークランプによる光照射

2. 断続的な水噴霧（降雨の再現）

3. 温度・湿度の制御

4. これらの条件を繰り返し与えることによる劣化促進


試験機内では、塗膜サンプルを回転させながらキセノンアークランプの光を照射し、一定間隔で脱イオン水の霧を吹き付けます。この過程で、実際の屋外環境で起こる日光暴露、雨、温度変化、湿度変化などの要因による劣化を促進的に再現します。
JIS K 5600-7-7:2008「塗料一般試験方法−第7部：塗膜の長期耐久性−第7節：促進耐候性及び促進耐光性(キセノンランプ法)」に基づく標準的な試験条件では、放射照度60W/m²（300〜400nm）、ブラックパネル温度63±2℃、湿度40〜60%の環境下で、120分の照射中に18分間の水噴霧を行います。

キセノンアークランプ式耐候性試験機の構造と操作条件

キセノンアークランプ式耐候性試験機は、高精度な試験環境を実現するために複雑な構造を持っています。代表的な試験機の構成要素と操作条件を見ていきましょう。
主要な構成要素：

• 光源：7.5kW水冷式キセノンランプ（一般的な機種の場合）

• フィルターシステム：光の波長特性を調整するためのインナーフィルタとアウターフィルタ

• 試料回転機構：均一な照射を実現するための回転枠

• 水噴霧装置：降雨を再現するためのノズル

• 温湿度制御システム：試験環境の温度と湿度を制御する装置

• 放射照度計：光の強度を測定・制御するセンサー


操作条件は試験目的や対象材料によって異なりますが、代表的な条件としては以下のようなものがあります：

試験機の操作では、これらの条件を正確に設定・維持することが重要です。特に放射照度の管理は試験結果の信頼性に直結するため、定期的な校正が必要とされています。

キセノンアークランプ式耐候性試験による塗料の耐久年数評価方法

外壁塗装業界において、キセノンアークランプ式耐候性試験は塗料の耐久年数を科学的に評価するための重要なツールとなっています。この試験結果から実際の屋外での耐久年数をどのように換算しているのでしょうか。
一般的に、キセノンランプ式試験では、250〜300時間の試験時間を屋外暴露1年に相当すると換算します。例えば、4000時間の試験に耐えた塗料は、約14年の耐久性を持つと評価されます。ただし、この換算比率は塗料の種類や試験条件、地域の気候条件によって異なる場合があります。
耐久年数の評価プロセス：

1. 試験前の塗膜の初期状態（色、光沢、物理的特性など）を測定

2. キセノンアークランプ式耐候性試験機で一定時間ごとに塗膜の状態を測定

3. 色差（ΔE）、光沢保持率、チョーキング度、ひび割れなどの劣化指標を評価

4. あらかじめ設定した劣化基準（例：光沢保持率50%以下）に達するまでの時間を測定

5. 換算係数を用いて実際の屋外暴露年数に換算


実際の評価では、複数の劣化指標を総合的に判断することが重要です。例えば、光沢は保持されていても、チョーキングが発生している場合や、外観上の変化は少なくても物理的強度が低下している場合などがあります。
また、より正確な耐久性評価のために、キセノンアークランプ式試験と実際の屋外暴露試験の相関データを蓄積し、換算精度を高める取り組みも行われています。宮古島などの暴露試験場でのデータと比較することで、より信頼性の高い耐久年数予測が可能になります。

キセノンアークランプ式耐候性試験と他の試験方法の比較

塗料の耐候性を評価するための試験方法には、キセノンアークランプ式以外にもいくつかの方法があります。それぞれの特徴を比較してみましょう。

1. キセノンアークランプ式試験



   • 特徴：太陽光の分光分布に最も近似した光源を使用

   • 長所：紫外線から可視光線まで太陽光に近い分光特性、高い再現性

   • 短所：装置が高価、ランプの交換コストが高い

   • 適用：自動車、建築、塗料など幅広い分野で標準的に使用


2. サンシャインカーボンアーク灯式試験



   • 特徴：日本で歴史的に長く使用されてきた試験方法

   • 長所：国内での実績が豊富、比較データが多い

   • 短所：太陽光との分光分布の差異が大きい

   • 適用：国内の塗料、樹脂製品の評価に使用


3. 紫外線蛍光ランプ式試験（UVランプ法）



   • 特徴：主に紫外線による劣化を評価

   • 長所：装置がコンパクト、運用コストが低い

   • 短所：可視光領域の再現性が低い

   • 適用：紫外線による劣化が主要因となる製品の評価


4. 屋外暴露試験



   • 特徴：実際の環境下での劣化を評価

   • 長所：最も実環境に近い条件での評価が可能

   • 短所：結果が出るまでに長期間（数年）必要

   • 適用：促進試験の相関性確認、最終的な耐久性評価


キセノンアークランプ式試験が広く採用されている理由は、JIS規格に準拠した唯一の促進耐候性試験方法であることと、太陽光の分光分布に最も近い光源を使用していることにあります。特に外壁塗装のような長期耐久性が求められる用途では、より実環境に近い条件での評価が重要となるため、キセノンアークランプ式試験が適しています。
ただし、試験方法の選択は評価対象や目的によって異なります。例えば、紫外線による劣化が主要因となる製品であれば、UVランプ法でも十分な評価が可能な場合があります。また、最終的な耐久性の確認には、促進試験と屋外暴露試験の両方を組み合わせることが理想的です。

キセノンアークランプ式耐候性試験の結果を外壁塗装の現場でどう活かすか

キセノンアークランプ式耐候性試験の結果は、外壁塗装の現場でどのように活用できるのでしょうか。ここでは、試験データを実務に活かすための具体的な方法を紹介します。

1. お客様への適切な説明材料として
   耐候性試験のデータは、塗料の耐久性をお客様に説明する際の科学的根拠となります。「この塗料は14年相当の耐久性があります」といった具体的な数値を示すことで、お客様の信頼を得やすくなります。ただし、試験条件と実際の環境条件の違いについても正直に説明することが大切です。

2. 塗料選定の判断材料として
   異なる塗料の耐候性試験結果を比較することで、物件の条件や要求耐用年数に最適な塗料を選定できます。例えば、海岸近くの物件では塗膜の劣化が早いため、より高い耐候性を持つ塗料を選ぶ判断材料になります。

3. メンテナンス計画の立案に活用
   耐候性試験の結果から予測される塗膜の劣化進行を基に、最適なメンテナンスタイミングを提案できます。例えば、「光沢保持率が50%になるのは約7年後と予測されるため、6年後に点検をお勧めします」といった具体的な提案が可能になります。

4. 地域特性を考慮した塗料選定
   日本各地の気候条件と耐候性試験の相関データを活用することで、地域特性に合わせた塗料選定が可能になります。例えば、紫外線量の多い沖縄と雪の多い北海道では、同じ塗料でも劣化の進行が異なります。キセノンアークランプ式試験と地域別の屋外暴露試験の相関データを参考にすることで、より正確な耐久年数予測が可能になります。

5. 施工品質の重要性の説明に活用
   耐候性試験は理想的な塗膜形成条件下での結果であるため、実際の耐久性は施工品質に大きく依存することをお客様に説明する材料となります。「塗料自体の耐久性は高くても、下地処理や塗布量が不適切だと早期劣化の原因になります」といった説明に科学的根拠を与えます。


実際の現場では、これらの知識を活かして、単に「この塗料は長持ちします」という抽象的な説明ではなく、「この塗料はキセノンアークランプ式耐候性試験で4000時間（約14年相当）の耐久性が確認されています。ただし、実際の耐久年数は立地条件や施工品質によって変わりますので、適切な施工と定期的な点検をお勧めします」といった、より具体的で信頼性の高い説明ができるようになります。
これにより、お客様の信頼を獲得し、リピート率や紹介率の向上につながるでしょう。また、科学的根拠に基づいた説明は、価格競争ではなく品質と信頼性による差別化を図る上でも重要な要素となります。
キセノンアークランプ式耐候性試験の知識は、外壁塗装のプロフェッショナルとしての専門性を高め、お客様に対する説得力のある提案を可能にする重要なツールなのです。

最新のキセノンアークランプ式耐候性試験の動向と将来展望

キセノンアークランプ式耐候性試験技術は、近年さまざまな進化を遂げています。ここでは、最新の動向と将来展望について解説します。
最新の技術動向

1. 高照度試験の普及
   従来の標準的な放射照度60W/m²に対し、180W/m²の高照度試験が普及しています。これにより、さらに促進性を高めた試験が可能になり、開発期間の短縮に貢献しています。ただし、高照度条件では劣化メカニズムが実環境と異なる可能性があるため、相関性の検証が重要です。

2. 分光放射照度の精密制御
   最新の試験機では、波長ごとの放射照度を精密に制御できるようになっています。特に紫外線領域（300〜400nm）の制御精度が向上し、より再現性の高い試験が可能になっています。また、特定波長のみを強調した試験も可能になり、劣化メカニズムの解明にも役立っています。

3. AIを活用した劣化予測
   試験データと実環境での劣化データを機械学習によって分析し、より精度の高い耐久年数予測を行う取り組みが始まっています。これにより、地域特性や建物の向き、日照条件などの個別要因を考慮した耐久性予測が可能になりつつあります。

4. **環境負荷低
