異形鉄筋のねじ切り加工とサイズ規格の基礎知識

異形鉄筋のねじ切り加工とサイズ選定の重要性

建築現場において、異形鉄筋のねじ切り加工は鉄筋の接合において非常に重要な役割を果たしています。適切なサイズと加工方法を選定することで、構造物の強度や施工効率が大きく左右されるのです。



異形鉄筋とは、コンクリートとの付着力を高めるために表面に凹凸（節）が設けられた鉄筋のことで、一般的な建築物の骨組みとして広く使用されています。この異形鉄筋にねじ切り加工を施すことで、様々なメリットが生まれるのです。



ねじ切り加工された異形鉄筋は、カプラーやナットを使用して簡単に接合できるため、従来の溶接や圧接と比較して施工が容易になります。また、接合部の品質管理も視覚的に確認しやすく、信頼性の高い構造物を実現できるのです。



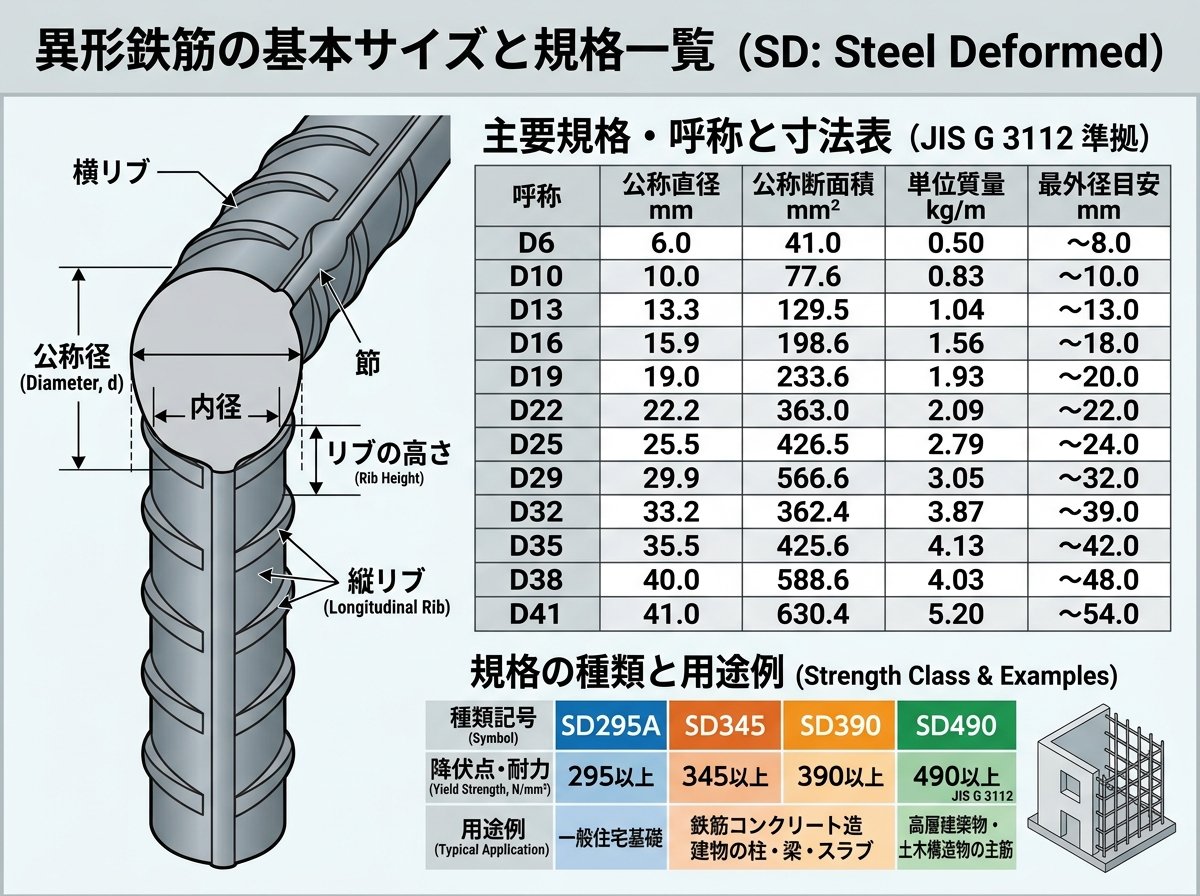

異形鉄筋の基本サイズと規格一覧

異形鉄筋のサイズは「D」の後に数字を付けて表記され、この数字は公称直径（mm）を示しています。日本の建築現場で一般的に使用されるサイズは以下の通りです。



呼び名	公称直径(mm)	公称断面積(cm²)	単位重量(kg/m)
D10	9.53	0.713	0.56
D13	12.7	1.267	0.995
D16	15.9	1.986	1.56
D19	19.1	2.865	2.25
D22	22.2	3.871	3.04
D25	25.4	5.067	3.98
D29	28.6	6.424	5.04
D32	31.8	7.942	6.23
D35	34.9	9.566	7.51
D38	38.1	11.40	8.95
D41	41.3	13.40	10.5
D51	50.8	20.27	15.9

これらのサイズは、JIS G 3112（鉄筋コンクリート用棒鋼）の規格に準拠しています。異形鉄筋の強度を表す鋼種には、SD295、SD345、SD390、SD490などがあり、数字が大きいほど高強度を示します。



建築物の規模や用途によって適切なサイズと鋼種を選定することが重要です。例えば、一般的な住宅では小径のD10〜D16が多く使用され、大規模な商業施設や高層ビルではD19以上の中・大径鉄筋が使用されることが多いです。

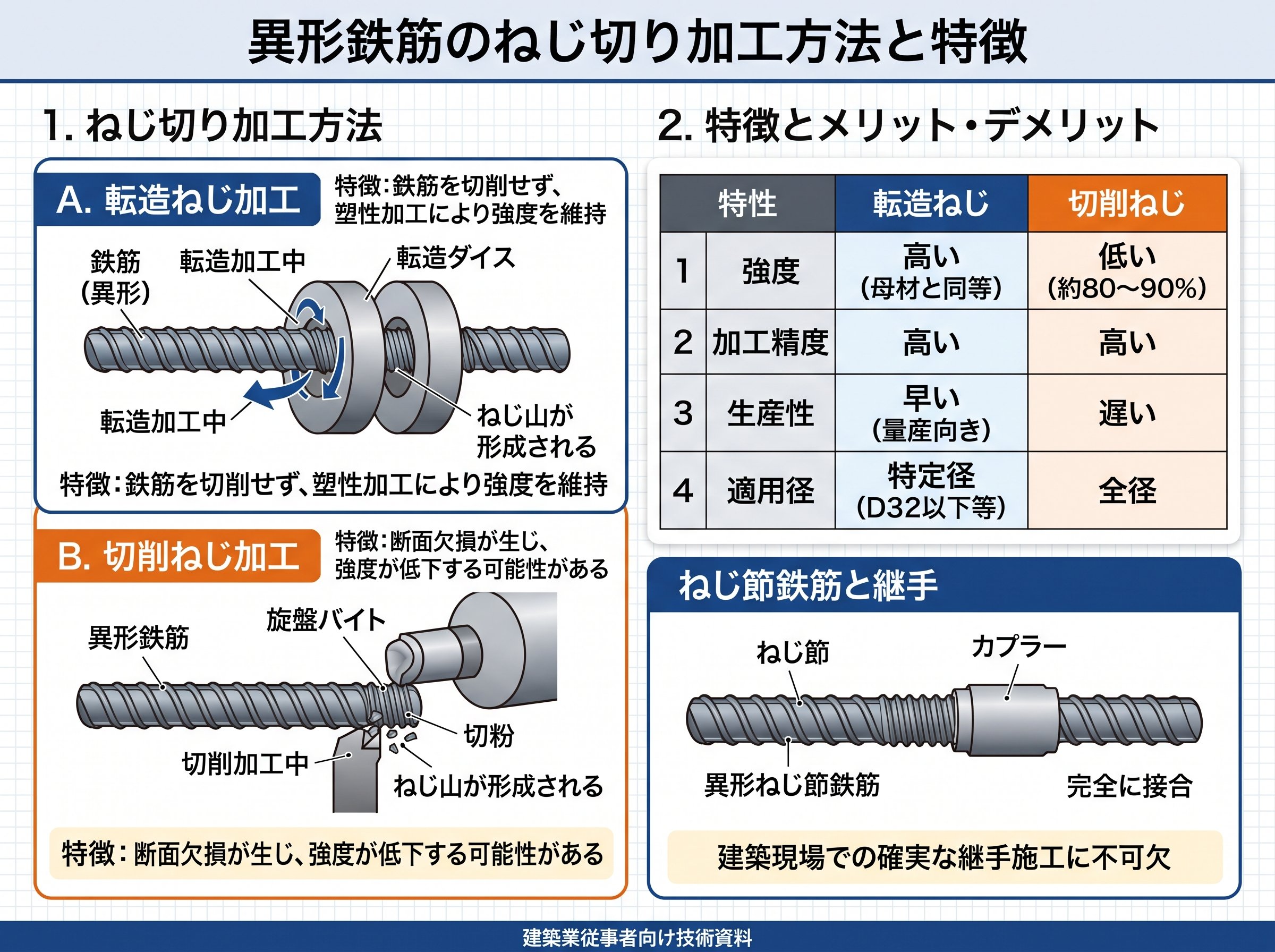

異形鉄筋のねじ切り加工方法と特徴

異形鉄筋にねじを切る加工方法には、主に「切削加工」と「転造加工」の2種類があります。それぞれに特徴があり、用途に応じて適切な方法を選択することが重要です。



まず、切削加工は刃物で金属を削ってねじ山を形成する方法です。この方法は古くから使われており、比較的シンプルな設備で加工できるメリットがあります。しかし、切り屑が発生するため材料のロスが生じ、また切削によって鉄筋の断面積が減少するため強度低下の懸念があります。



一方、転造加工は塑性加工の一種で、金属に大きな力を加えて変形させることでねじ山を形成します。この方法の最大の特徴は、切り屑が出ないことと加工時間が短いことです。さらに、加工硬化によって表面強度が向上し、ファイバーフローを損なうことなく素材の特性を活かせるという大きなメリットがあります。



転造加工の具体的なプロセスとしては、まず鉄筋端部に下削りを行い、その後専用の転造機で加工を行います。この加工は常温（冷間）で行われ、これにより加工硬化が起き、より素材の持つ特性を活かすことができるのです。



現代の建築現場では、品質と効率の両面から転造加工が主流となっています。特に高強度を要求される構造物や、大量の鉄筋を使用する大規模工事では、転造加工の利点が大きく発揮されます。

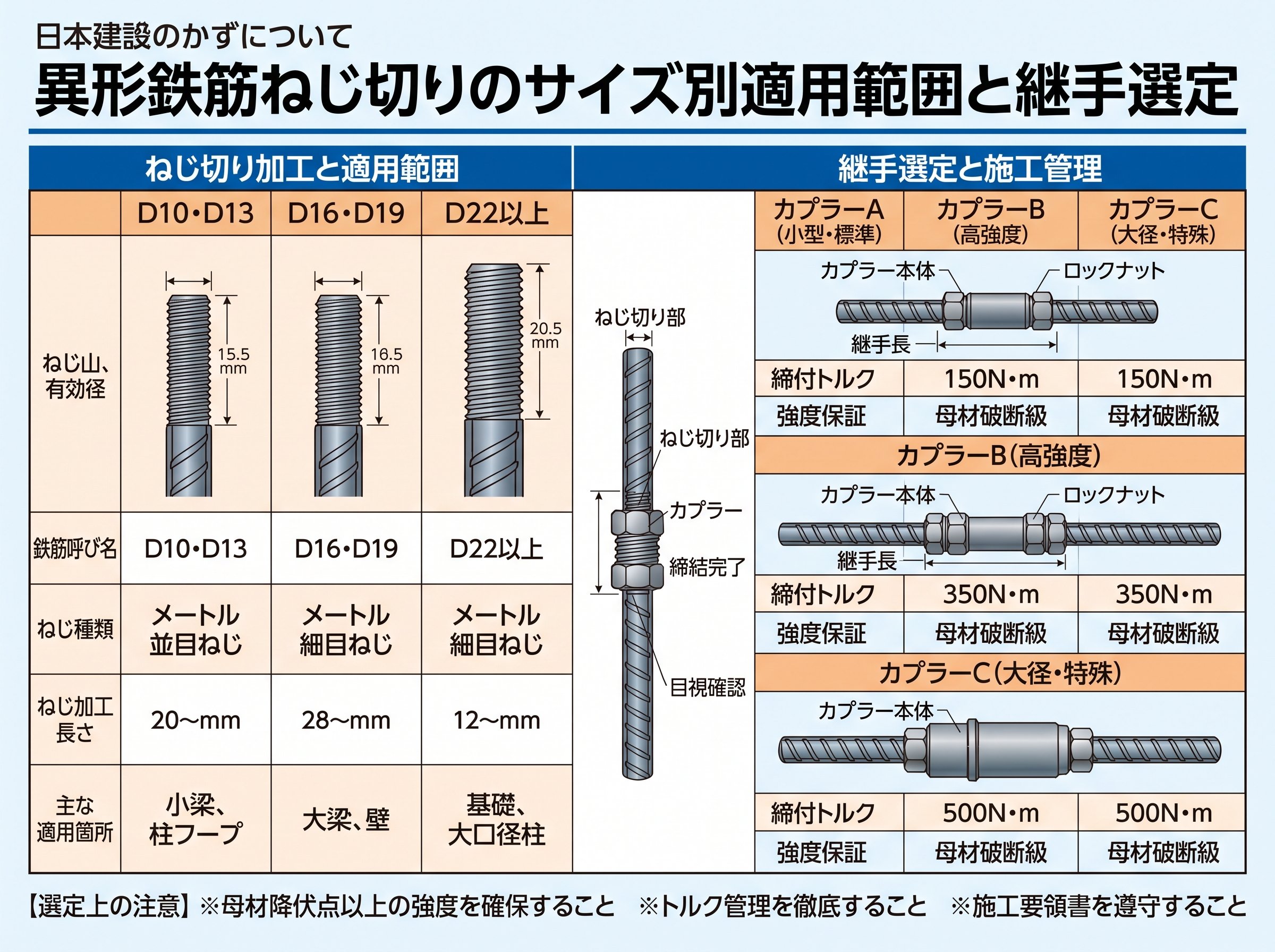

異形鉄筋ねじ切りのサイズ別適用範囲と継手選定

異形鉄筋のねじ切り加工は、サイズによって適用範囲や継手の選定方法が異なります。適切な継手を選ぶことで、構造物の安全性と施工効率を高めることができます。



まず、ねじ切り加工が可能な鉄筋のサイズ範囲ですが、一般的にはD13からD51までの異形鉄筋に対応しています。ただし、ガス圧接の場合はJIS規格で鉄筋径16mm以上（異形鉄筋ではD16以上）と規定されているため、D13などの小径鉄筋では機械式継手が主流となります。



サイズ別の継手選定については、以下のポイントを考慮する必要があります：

1. 小径鉄筋（D13〜D16）：主に機械式継手が使用され、カプラー式やねじ込み式が一般的です。



2. 中径鉄筋（D19〜D29）：ガス圧接や機械式継手の両方が使用可能で、現場条件や要求性能に応じて選定します。



3. 大径鉄筋（D32〜D51）：高強度が要求される場合が多く、精密なねじ切り加工による機械式継手が優位性を発揮します。



継手の種類としては、カプラー式、ねじ込み式、圧着式などがあり、それぞれに特徴があります。例えば、KISI-CON鉄筋継手は異形鉄筋に直接転造ねじ加工を施し、完全ねじと特殊ねじが併存するおねじ部にカプラーを配置した工法で、極めて簡単な施工と品質管理が可能です。



継手の選定においては、構造物の重要度や使用箇所に応じた「継手使用基準」も考慮する必要があります。例えば、A級継手（引張強度が母材の1.25倍以上）は、耐震設計上重要な箇所に使用されます。



ねじ節異形鉄筋の特性と従来品との比較

ねじ節異形鉄筋は、表面の節がねじ状になっている特殊な異形鉄筋です。従来の竹節タイプの異形鉄筋と比較して、いくつかの特徴的な性質を持っています。



ねじ節異形鉄筋の最大の特徴は、表面のフシが全ねじ状になっているため、どこで切断してもねじの原理で接合が可能な点です。これにより、現場での加工自由度が高まり、材料のロスを最小限に抑えることができます。



また、ねじ節異形鉄筋は断面形状が従来の竹節鉄筋と異なり、やや楕円形状をしていることが特徴です。このため、ガス圧接する際には特別な配慮が必要となります。具体的には、ねじ節鉄筋同士を接合する場合はリブの向きを合わせる必要があり、ねじ節鉄筋と竹節鉄筋を接合する場合も同様の注意が必要です。



ねじ節異形鉄筋の寸法特性として、従来のPC鋼棒と比較すると、ねじ山高さ比（山高さ/棒径）が約6%に対して8〜9%と大きく、節部質量も約5%に対して12%と大きいという特徴があります。これにより、コンクリートとの付着力が向上し、構造物の耐力向上に寄与します。



最近の技術開発では、ねじ節の形状において、棒軸方向のねじ山幅に対するねじ底幅の比が1.4以上3以下という最適な範囲が見出されています。この比率を守ることで、強度と加工性のバランスが取れた製品となります。



さらに、カラーマーキングによって鋼種やサイズを識別できるタイプもあり、現場での配筋ミスの防止や確認作業の効率化に貢献しています。



異形鉄筋のねじ切り施工における品質管理のポイント

異形鉄筋のねじ切り加工と施工においては、適切な品質管理が構造物の安全性を確保するために不可欠です。ここでは、現場で押さえるべき品質管理のポイントを解説します。



まず、ねじ切り加工の精度確認が重要です。JIS B 0205-1（一般用メートルねじ）に準拠したねじ山形状であることを確認し、有効径および外径・内径の公差域クラスが適切であるかチェックします。一般的に、おねじ（鉄筋側）の公差域クラスは8g、めねじ（カプラー側）は6Hとされています。



次に、トルク管理が重要なポイントとなります。各サイズに応じた適切な締付トルク値を守ることで、接合部の性能を確保します。例えば、D22の場合は130N・m、D41の場合は400N・mといった具体的な数値が設定されています。現場では、トルクレンチを用いて規定値での締付けを行うことが標準的です。



施工後の確認方法としては、カプラーの確認孔からメタルタッチを確認するという簡便な方法があります。これにより、鉄筋が適切に接合されているかを視覚的に判断できます。



また、継手の使用箇所に応じた適切な継手グレードの選定も重要です。特に耐震設計上重要な箇所では、A級継手の使用が求められます。具体的には、ルート3設計の場合、耐震設計上降伏ヒンジが形成される材端域の主筋や1階の耐力壁脚部の鉄筋には、高性能な継手が必要とされます。



さらに、異形鉄筋のねじ切り加工における独自の品質管理ポイントとして、転造加工後の表面硬度チェックがあります。適切な転造加工が行われた場合、表面硬度はHRC 21〜28程度となります。この範囲を外れる場合は、加工条件の見直しが必要です。



継手部品自体の品質も重要で、カプラーの材質（一般的にはJIS G 4051-S45C）や熱処理条件（860±10℃での焼入れ、550±10℃での焼戻し）が適切であるかも確認すべきポイントです。



現場での施工品質を確保するためには、作業者への適切な教育・訓練も欠かせません。特に、トルク管理の重要性や確認方法について、実践的な訓練を行うことで、高品質な施工を実現できます。



以上のような品質管理ポイントを押さえることで、異形鉄筋のねじ切り接合部の信頼性を高め、構造物全体の安全性向上に貢献できます。



異形鉄筋のねじ切り加工は、現代の建築現場において欠かせない技術となっています。適切なサイズ選定と加工方法の理解、そして確実な品質管理を行うことで、効率的かつ安全な構造物の構築が可能となります。特に転造加工による全ねじタイプの異形鉄筋は、施工性と強度の両面でメリットが大きく、今後もさらなる技術発展が期待されています。



建築現場では、常に効率性と安全性のバランスが求められますが、異形鉄筋のねじ切り技術はその両方を高いレベルで実現できる解決策と言えるでしょう。サイズや鋼種、加工方法、継手タイプなど、様々な選択肢の中から最適な組み合わせを選定することが、プロフェッショナルな建築技術者には求められています。



最後に、異形鉄筋のねじ切り加工は技術の進化とともに常に改良されています。最新の製品情報や技術動向を常にキャッチアップし、より良い建築物の実現に活かしていくことが重要です。
