横断測量の野帳の書き方と基準点の記録方法

横断測量の野帳の書き方

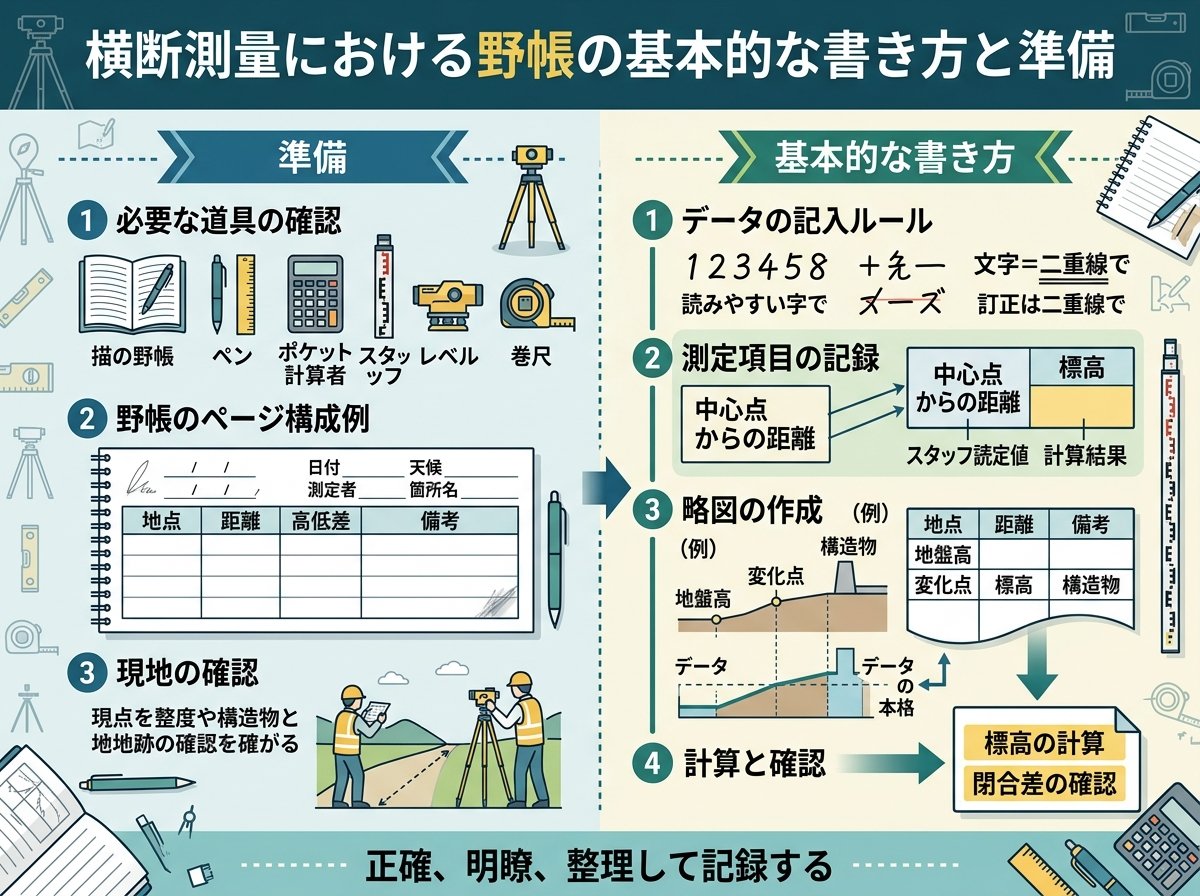

横断測量における野帳の基本的な書き方と準備

横断測量において野帳は測量データを正確に記録するための重要なツールです。まず野帳を準備する際は、測量の種類に適したフォーマットを選ぶことが大切です。横断測量用の野帳は、左ページにデータを記入するための罫線が引かれ、右ページはスケッチやメモ用のフリースペースになっているタイプが便利です。



野帳の左ページには以下のような項目を設けると良いでしょう：

• 測点（測量地点の番号）
• BS（後視）
• FS（前視）
• 高低差（＋/－）
• GH（標高）

野帳を使い始める前に、これらの項目を明確に区分けするために、縦のラインを引いておくと記入ミスを防ぐことができます。一般的には6つの区画に分けることで、1ページに複数の測定データを整理して記録できます。



測量作業を始める前に、日付、時間、測量者名、場所の名称などの基本情報も忘れずに記入しておきましょう。これらの情報は後からデータを確認する際に非常に重要となります。



横断測量の基準点と測点の野帳への記録方法

横断測量では、まず測量の基準となる点（ベンチマーク＝BM）を野帳に記録することから始めます。BMは海面からの高さが測られている基準点であり、すべての測量の起点となる重要なポイントです。



BMの標高値を野帳に記入したら、次に測量する地点（測点）に番号を振っていきます。測点には通常、連番や座標に基づいた番号を付けて識別します。



基準点からの測量データを記録する際の手順は以下の通りです：

1. BMにスタッフを立て、レベル（水準儀）で数値を読み取る
2. 読み取った数値をBS（後視）の欄に記入する
3. IH（器械高）を計算する（IH = BM標高 + BS）
4. 計算したIHを野帳に記入する
5. 測点にスタッフを立て、数値を読み取る
6. 読み取った数値をFS（前視）の欄に記入する
7. GH（標高）を計算する（GH = IH - FS）

このように、基準点から順に測点の標高を求めていく過程を野帳に記録していきます。計算ミスを防ぐために、各ステップでの計算結果を明確に記入し、必要に応じて再確認することが重要です。



横断測量の野帳における測定データと計算方法

横断測量の野帳には、測定したデータだけでなく、そこから導き出される計算結果も記録します。主な計算方法は以下の通りです：
高低差の計算：
高低差は後視（BS）と前視（FS）の差から求めます。



• 計算式：高低差 = BS - FS
• 例：BS(2.25) - FS(1.00) = +1.25（プラスの場合は上り、マイナスの場合は下り）

標高（GH）の計算：
標高は器械高（IH）から前視（FS）を引いて求めます。



• 計算式：GH = IH - FS
• 例：IH(11.25) - FS(0.71) = 10.54

これらの計算は野帳上で行い、結果を明確に記録します。計算の過程も記録しておくと、後から確認する際に役立ちます。



また、測量の精度を高めるためのポイントとして以下が挙げられます：

• レベルのスタッフを立てる位置の間隔は50m以内に収める
• 前視と後視はできるだけ等距離にする（視準軸誤差、球差、気差を最小化するため）
• 温度による縮尺の補正にも注意する

これらの点に注意しながら測定と計算を行うことで、より正確な測量結果を得ることができます。



横断測量の野帳に記録する補足データと現場スケッチ

横断測量の野帳には、数値データだけでなく、測量結果を補足するための様々な情報も記録することが重要です。野帳の右ページは通常、これらの補足情報やスケッチを記入するためのフリースペースとして活用します。



記録すべき補足データには以下のようなものがあります：

• 測定した位置関係や地形の特徴
• 基礎、柱、道路といった測定対象物の形状
• 地盤の状況（硬さ、種類など）
• 天候条件（風向き、強さ、気温など）
• 測量時の注意点や問題点

特に重要なのは現場のスケッチです。測量地点の位置関係や周囲の状況を図示することで、後から測量データを確認する際の理解が格段に向上します。スケッチには以下の要素を含めると良いでしょう：

1. 測点の位置と番号
2. 基準点（BM）の位置
3. 主要な地形や構造物
4. 方位（北向きの矢印など）
5. おおよその縮尺

これらのスケッチは必ずしも芸術的である必要はなく、測量データを理解するための補助として機能すれば十分です。簡潔で分かりやすいスケッチを心がけましょう。



また、測量中に気づいた特記事項（障害物の存在、視準線上の問題点など）も記録しておくと、後の作業や報告書作成の際に役立ちます。



横断測量の野帳からデジタルデータへの移行と最新技術

従来の手書きの野帳による記録方法は長い歴史を持ちますが、現代の建設現場ではデジタル技術の活用が進んでいます。手書きの野帳からデジタルデータへの移行には以下のようなメリットがあります：

• ヒューマンエラーの削減
• データ入力の手間の省略
• リアルタイムでのデータ共有
• 自動計算による効率化
• データの長期保存と検索性の向上

最近では、スマートフォンやタブレットで動作する測量アプリケーションが普及しています。これらのアプリを使用すると、現場で測定したデータから面積や座標、高低差計算などを自動で実行でき、手書きの野帳からデジタルへのデータ入力の手間が省けます。



例えば「OPTiM Geo Scan」のようなワンマン測量アプリは、測量データをデジタルで直接記録し、CADや測量ソフトへのデータ連携も容易に行えます。これにより、従来の野帳記入→データ入力→CAD作図という多段階のプロセスが大幅に簡略化されます。



しかし、デジタル化が進んでも、野帳の基本的な記録方法や測量の原理を理解しておくことは依然として重要です。システム障害や機器の故障に備えて、従来の手法も習得しておくべきでしょう。



測量現場での野帳の使い方と最新のデジタル測量技術について詳しく解説されています
また、デジタル化と並行して、測量技術自体も進化しています。GNSS（全球測位衛星システム）を活用した測量や、ドローンを使用した空中測量など、新しい技術が横断測量の現場にも導入されつつあります。これらの技術と従来の野帳の知識を組み合わせることで、より効率的で正確な測量作業が可能になります。



横断測量の野帳の書き方を理解し、適切に活用することは、測量作業の基本中の基本です。デジタル技術が進化する現代においても、この基礎知識は測量技術者にとって不可欠なスキルであり続けるでしょう。正確な記録と計算、そして適切な補足情報の記入を心がけ、品質の高い測量作業を実現しましょう。



測量の現場では、経験豊富な先輩から後輩へと野帳の書き方や活用法が伝承されていくことも多いです。自分なりの効率的な記録方法を確立しつつも、基本的なルールを守ることで、誰が見ても理解できる測量記録を残すことができます。これは、チームでの作業や後の検証作業においても大きな価値を持ちます。



野帳は単なる記録媒体ではなく、測量作業の品質を左右する重要なツールです。適切な野帳の活用法を身につけ、正確で効率的な横断測量を実現しましょう。
