漏電検出器の仕組みと遮断器の原理

漏電検出器の仕組みと遮断器

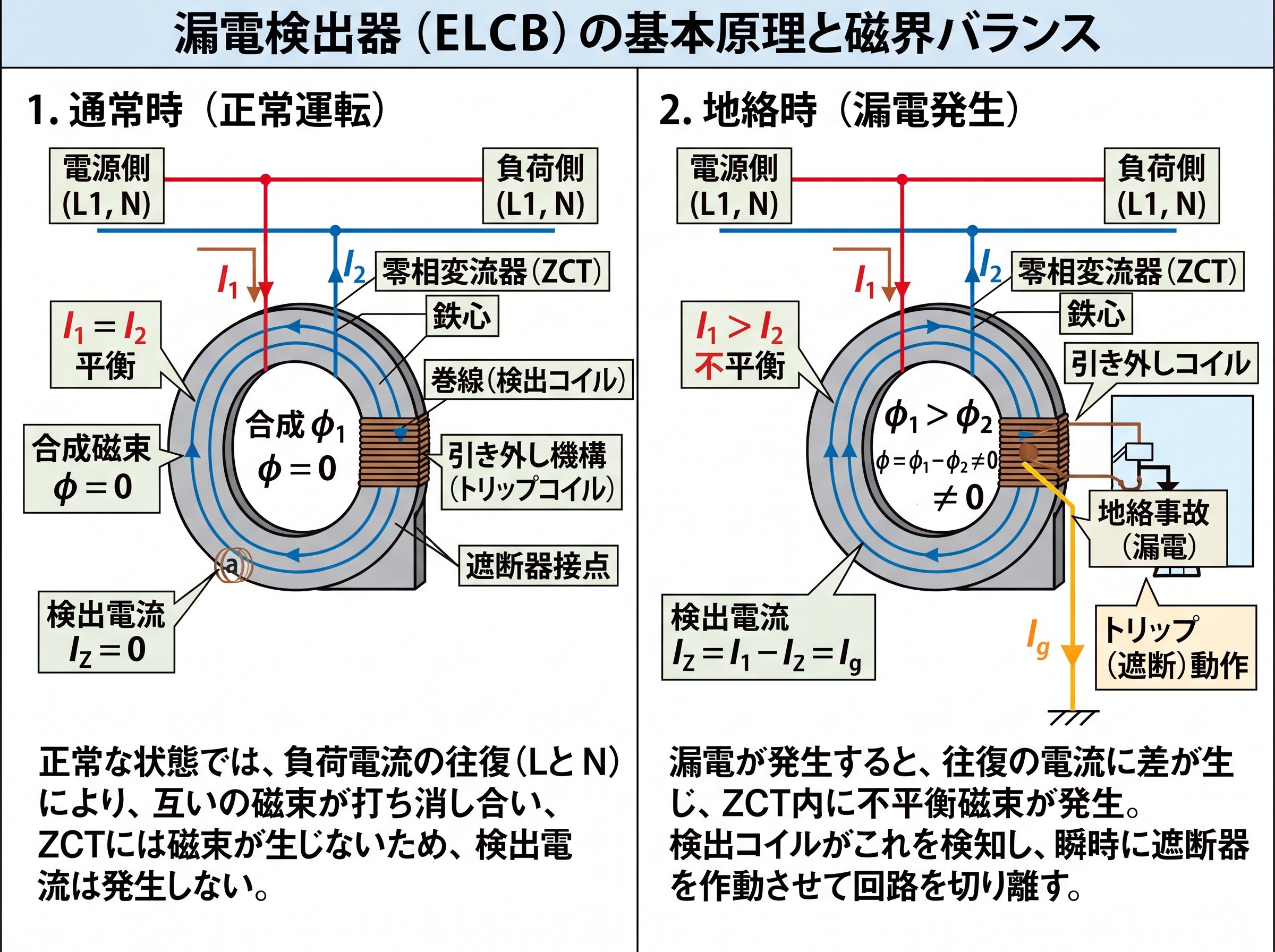

漏電検出器の基本原理と磁界バランス

漏電検出器は、電気回路内の電流の流れを監視し、異常を検知するための装置です。その基本原理は、電気回路における「行き」と「帰り」の電流値のバランスを監視することにあります。



正常な電気回路では、電源から機器へ流れる電流（行き）と機器から電源へ戻る電流（帰り）は同じ値になります。これは電気の基本法則であり、この均衡が保たれている限り、漏電は発生していないと判断できます。



漏電検出器の中核となる部品が「零相変流器（ZCT: Zero-phase Current Transformer）」です。この装置は、回路の電線をリング状の磁性体コアに通し、コアに巻かれたコイルで電流の差を検出します。



正常時には、行きと帰りの電流が等しいため、それぞれが生み出す磁界が互いに打ち消し合い、ZCTのコイルには電流が誘導されません。しかし、漏電が発生すると、行きと帰りの電流に差が生じ、この不均衡によって磁界のバランスが崩れます。その結果、ZCTのコイルに電流（漏電検出電流）が誘導されるのです。



例えば、ZCTのリングに通る電流の1/100の電流を検出できるZCTの場合、1mAの漏電電流が流れると、コイルには10μAの電流が発生します。この微小な電流を抵抗を通して電圧に変換し、その電圧を漏電検出器が読み取ることで漏電を検知します。



漏電遮断器の種類と感度電流の違い

漏電遮断器は、感度電流の大きさや動作時間によって複数の種類に分類されます。それぞれの特性を理解し、適切な場所に適切なタイプを設置することが重要です。



高感度形漏電遮断器

• 感度電流：5～30mA
• 動作時間：0.1秒以内（高速形）、0.1～2秒以内（時延形）、0.3秒以内（反限時形）
• 用途：一般家庭の水回りや感電の危険性が高い場所

高感度形は人体保護を主な目的としており、わずかな漏電でも素早く遮断します。特に高速形は0.1秒以内という迅速な遮断が特徴で、感電事故の防止に効果的です。



中感度形漏電遮断器

• 感度電流：50～1000mA
• 動作時間：0.1秒以内（高速形）、0.1～2秒以内（時延形）
• 用途：幹線保護や接地抵抗と組み合わせた感電保護

中感度形は、建物の幹線など比較的大きな電流が流れる回路に適しています。時延形は電路が長い場合や回路容量が大きい場合の保護に使用されます。



低感度形漏電遮断器

• 感度電流：3～20A
• 動作時間：0.1秒以内（高速形）、0.1～2秒以内（時延形）
• 用途：アーク地絡損傷保護

低感度形は主に設備保護を目的としており、大規模な電気設備で使用されます。



漏電遮断器の選定を誤ると、重大な問題が発生する可能性があります。例えば、高感度の漏電遮断器を主要な配線に設置すると、どこかで小さな漏電が発生した場合に広範囲の電気が遮断され、大規模な停電を引き起こす恐れがあります。逆に、感度の低い漏電遮断器を漏電の危険性が高い場所に設置すると、小さな漏電を検知できず、感電事故のリスクが高まります。



適切な漏電遮断器の選定には、設置場所の特性や保護対象、電気設備の規模などを総合的に考慮する必要があります。



漏電検出器の電子回路と増幅システム

漏電検出器の内部には、微小な漏電信号を検出し、適切に処理するための精密な電子回路が組み込まれています。この電子回路は、零相変流器（ZCT）から得られる微弱な信号を増幅し、判定するという重要な役割を担っています。



信号検出と増幅の仕組み
ZCTのコイルに誘導された微小電流は、まず抵抗を通して電圧に変換されます。例えば、750Ωの抵抗に10μAの電流が流れると、7.5mVという非常に小さな電圧が発生します。この微弱な電圧信号は、そのままでは漏電判定に使用できないため、電子回路によって増幅されます。



増幅回路は通常、オペアンプ（演算増幅器）を用いた多段増幅方式が採用されています。これにより、mVレベルの信号が数Vレベルまで増幅され、後段の判定回路で処理できるようになります。



漏電判定の方法
現代の漏電検出器では、単純な電圧比較だけでなく、より高度な判定方法が採用されています。例えば、RT8H044K型の漏電検出ICでは、「負電圧→正電圧→負電圧の1.5波3発カウント」または「負電圧→正電圧の1波2発カウント」という検出方法が選択可能です。



このようなカウント方式を採用することで、一時的なノイズや誤動作を防止し、真の漏電のみを検出する精度が向上しています。PSEL端子の接続先（GNDまたはVCC）によって検出方式を切り替えることができ、設置環境に応じた最適な設定が可能です。



N欠相検出機能
一部の高機能な漏電検出器には、中性線が欠相して異常電圧（過電圧）となる「N欠検出」機能も搭載されています。これは、漏電以外の電気的異常も検出できる付加機能で、PSAV端子の接続によって機能のON/OFFを切り替えることができます。



これらの電子回路技術の進化により、漏電検出器は単なる漏電検出だけでなく、より包括的な電気安全装置として機能するようになっています。精密な電子回路と増幅システムは、微小な漏電信号を正確に検出し、適切なタイミングで遮断動作を行うための基盤となっているのです。



漏電ブレーカーのテスト方法と定期点検

漏電ブレーカー（漏電遮断器）は、その重要な安全機能を確実に発揮するために、定期的なテストと点検が不可欠です。適切なテスト方法と点検頻度を知ることで、漏電による事故を未然に防ぐことができます。



テストボタンの使用方法
漏電ブレーカーには、正常に動作するかを確認するための「テストボタン」が装備されています。このボタンは通常、赤色、緑色、または灰色で、「TEST」や「テスト」と表記されています。テストの手順は以下の通りです。

1. 漏電ブレーカーが「入」の状態であることを確認します。



2. テストボタンを押します。



3. 正常に機能していれば、漏電表示ボタンが飛び出し、電気が遮断されます。



4. 電気を復旧させるには、漏電表示ボタンを押し込み、漏電ブレーカーのつまみを「入」に戻します。



テストボタンを押しても反応がない場合は、テストボタン自体の故障か、漏電ブレーカー全体の故障が考えられます。このような場合は、早急に専門業者に点検・交換を依頼することが重要です。



定期点検の頻度と方法
漏電ブレーカーは月に1回程度のテストが推奨されています。定期的なテストにより、漏電ブレーカーの機能低下や故障を早期に発見することができます。



また、以下のような症状が見られる場合は、漏電ブレーカーの劣化や故障のサインかもしれません。

• ブレーカーが熱くなっている
• 異臭や異音がする
• テストボタンが作動しない
• ブレーカーの外装が変色している

これらの症状が見られた場合は、使用年数に関わらず、早めの点検・交換が必要です。



漏電ブレーカーの寿命と交換時期
漏電ブレーカーの平均寿命は約15年とされています。ただし、使用環境や条件によって寿命は大きく変わります。以下の条件は漏電ブレーカーの劣化を早める要因となります。

項目	標準使用・環境
周囲温度	-5～+40℃（24時間平均35℃を超えない場所）
振動・衝撃	異常な振動・衝撃を受けない場所
通電電流	平均値が定格電流の80%以下
その他	じんあい・煙・腐食性ガスなどがないこと

これらの条件を満たさない環境で使用している場合、漏電ブレーカーの寿命は短くなる可能性があります。また、頻繁な開閉操作やテストボタンの過度な使用も劣化を早める原因となります。



定期的なテストと点検は、漏電ブレーカーの性能を維持し、電気の安全を確保するための基本的な取り組みです。「面倒だから」と後回しにせず、定期的なテストを習慣化することが大切です。



漏電検出器と配線用遮断器の違いと見分け方

漏電検出器（漏電遮断器）と配線用遮断器は、どちらも電気回路の保護装置ですが、その目的と機能には明確な違いがあります。これらの違いを理解し、外観から見分ける方法を知ることで、適切な電気設備の管理が可能になります。



機能と目的の違い
配線用遮断器（ブレーカー）は、過電流（過負荷や短絡）が発生した際に回路を遮断して、配線や電気機器を保護する装置です。一方、漏電遮断器は漏電を検出して回路を遮断し、感電事故や漏電火災を防止する装置です。



簡単に言えば。

• 配線用遮断器：「電路に異常な電流が流れた際に回路を遮断・保護する」
• 漏電遮断器：「漏電を検出した際に回路を遮断して感電を防止する」

現代の漏電遮断器の多くは、配線用遮断器の機能も併せ持っており、過電流保護と漏電保護の両方を担っています。



外観からの見分け方
漏電遮断器には、配線用遮断器にはない特徴的な部品があり、これらによって見分けることができます。

1. テストボタン：漏電遮断器には「テストボタン（赤色・緑色・灰色）」が備わっています。これは定期メンテナンスの際に漏電遮断機能をテストするためのボタンです。



2. 漏電表示装置：漏電遮断器には「漏電表示装置」があります。漏電を検知すると飛び出すため、漏電の有無を確認することができます。



3. 感度電流表示：漏電遮断器には「感度電流表示」が記載されています。これは漏電遮断器がトリップ（作動）する電流値を示しています。



これらの特徴的な部品や表示がある場合は、その機器が漏電遮断器であると判断できます。



内部構造の違い
内部構造においても、漏電遮断器と配線用遮断器には明確な違いがあります。漏電遮断器には、配線用遮断器の基本構造に加えて、以下の部品が組み込まれています。

• 零相変流器（ZCT）：漏電を検出するための核心部品
• 漏電検出回路：ZCTからの信号を処理する電子回路
• 漏電引外し装置：漏電を検知した際に遮断器を作動させる装置
• 漏電表示装置：漏電による作動を表示する装置
• テストボタン装置：漏電検出機能をテストするための装置

これらの追加部品により、漏電遮断器は配線用遮断器よりも複雑な構造となっています。



適切な電気設備の管理のためには、漏電遮断器と配線用遮断器の違いを理解し、それぞれの役割に応じた適切な場所に設置することが重要です。また、定期的な点検を行い、正常に機能していることを確認することも忘れてはなりません。



漏電検出器の家庭での活用とDIYメンテナンス

一般家庭における漏電検出器（漏電遮断器）の適切な活用方法と、専門知識がなくても実施できる基本的なメンテナンス方法について解説します。



家庭での漏電対策の重要性
漏電は、電気機器の絶縁劣化や水濡れなどによって発生し、感電事故や火災の原因となります。特に水回りの電気機器や古い配線設備がある家庭では、漏電のリスクが高まります。



一般家庭の分電盤には通常、漏電遮断器が設置されていますが、その存在や機能を認識していない方も少なくありません。漏電遮断器は家庭の電気安全を守る最後の砦であり、その機能を理解し、適切に管理することが重要です。



DIYでできる漏電チェックとメンテナンス

1. テストボタンによる定期点検

   家庭の漏電遮断器には必ずテストボタンが付いています。月
