断熱材の表面温度を計算する方法と効果

断熱材の表面温度を計算する方法

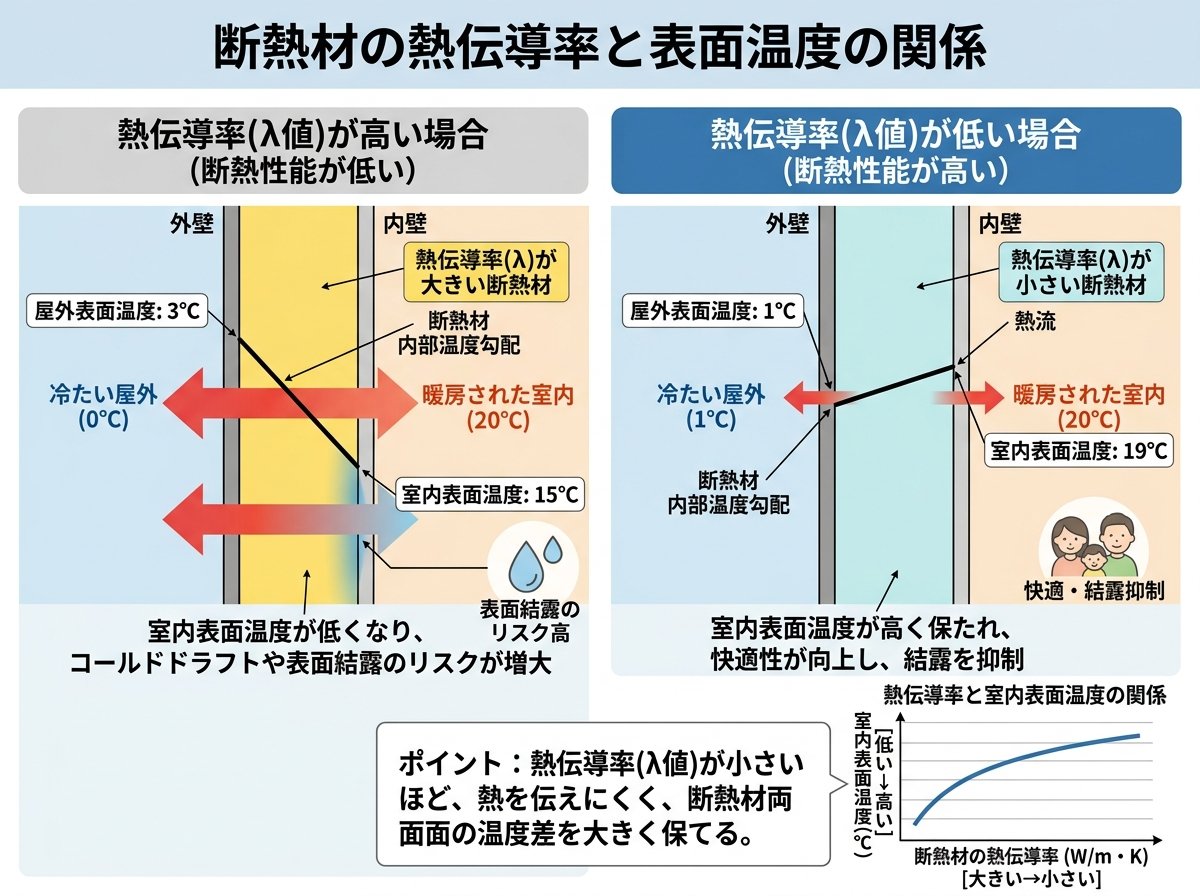

断熱材の熱伝導率と表面温度の関係

断熱材の表面温度を計算する際、最も重要な物性値の一つが「熱伝導率（λ値）」です。熱伝導率とは、材料がどれだけ熱を伝えやすいかを示す値で、単位はW/(m・K)で表されます。この値が小さいほど断熱性能が高いことを意味します。



一般的な断熱材の熱伝導率は以下のとおりです：

• グラスウール：0.038～0.050 W/(m・K)
• ロックウール：0.038～0.045 W/(m・K)
• 押出法ポリスチレンフォーム：0.022～0.040 W/(m・K)
• ウレタンフォーム：0.023～0.026 W/(m・K)
• フェノールフォーム：0.018～0.022 W/(m・K)

表面温度の計算には、この熱伝導率に加えて、断熱材の厚さ、内外温度差、表面熱伝達率などが関係してきます。例えば、同じ熱伝導率の断熱材でも、厚さが増すほど断熱効果は高まり、表面温度は外気温に近づきにくくなります。



実際の計算では、熱伝導率と厚さから「熱抵抗値（R値）」を求め、これを基に表面温度を算出します。熱抵抗値は以下の式で計算できます：
R = d / λ
ここで、dは断熱材の厚さ(m)、λは熱伝導率W/(m・K)です。



断熱材の表面温度計算に必要な基本式

断熱材の表面温度を計算するためには、熱貫流の基本原理を理解する必要があります。熱は常に温度の高い方から低い方へ移動し、その移動量は温度差と熱抵抗に依存します。



平面壁の場合の表面温度計算式は以下のようになります：
θse = θa + (q' / hse)
ここで：

• θse：表面温度（℃）
• θa：周囲温度（℃）
• q'：放散熱量（W/m²）
• hse：表面熱伝達率（W/(m²・K)）

放散熱量q'は次の式で計算できます：
q' = (θsi - θa) / (d/λm + 1/hse)
ここで：

• θsi：内側温度（℃）
• d：断熱材の厚さ（m）
• λm：断熱材の平均熱伝導率（W/(m・K)）

円筒形状（配管など）の場合は、表面温度の計算がさらに複雑になります：
θse = θa + (ql' / (hse × π × De))
ここで：

• ql'：単位長さあたりの放散熱量（W/m）
• De：外径（m）

これらの式を用いることで、断熱材の表面温度を理論的に計算することができます。実際の計算では、多層構造や複雑な形状を考慮する必要があるため、専用の計算ソフトウェアやシミュレーションツールが利用されることも多いです。



断熱材の表面温度計算に関する詳細な計算式と解説

断熱材の表面温度計算における熱伝達率の影響

断熱材の表面温度計算において、熱伝達率（h値）は非常に重要な役割を果たします。熱伝達率は、表面と周囲空気の間での熱の移動のしやすさを表す値で、単位はW/(m²・K)です。



表面熱伝達率は主に以下の要因によって変化します：

1. 表面の状態：平滑な表面か粗い表面かによって異なります
2. 気流の状態：静止空気か流動空気かで大きく変わります
3. 表面の向き：上向き、下向き、垂直面で異なる値となります
4. 温度差：表面と周囲空気の温度差によっても変化します

一般的に使用される表面熱伝達率の標準値は以下の通りです：

表面の状態	室内側熱伝達率	外気側熱伝達率
水平面（上向き熱流）	10.0 W/(m²・K)	23.0 W/(m²・K)
水平面（下向き熱流）	6.0 W/(m²・K)	23.0 W/(m²・K)
垂直面	9.0 W/(m²・K)	23.0 W/(m²・K)

計算例として、外壁に断熱材を施工した場合を考えてみましょう。室内温度が25℃、外気温が5℃、断熱材の熱伝導率が0.04 W/(m・K)、厚さが10cmの場合：

1. 熱抵抗値R = 0.1m ÷ 0.04W/(m・K) = 2.5(m²・K)/W
2. 熱抵抗計 = 外気側熱伝達抵抗(0.04) + 断熱材の熱抵抗(2.5) + 室内側熱伝達抵抗(0.11) = 2.65(m²・K)/W
3. 熱貫流率U = 1 ÷ 2.65 = 0.377W/(m²・K)
4. 放散熱量q' = 0.377 × (25 - 5) = 7.54W/m²
5. 外側表面温度θse = 5 + (7.54 ÷ 23) = 5.33℃

この計算から、断熱材の外側表面温度は外気温とほぼ同じになることがわかります。これは断熱材が効果的に機能していることを示しています。



断熱材の表面温度計算における多層構造の取り扱い

実際の建築物では、断熱材だけでなく、複数の材料が層状に組み合わされた多層構造となっています。このような場合の表面温度計算は、各層の熱抵抗を積算して行います。



多層構造の熱抵抗計算の基本手順は以下の通りです：

1. 各層の熱抵抗を計算：R = d / λ
2. 全ての層の熱抵抗を合計：Rtotal = R1 + R2 + R3 + ... + Rn
3. 表面熱伝達抵抗を加える：Rtotal' = Rtotal + Rsi + Rse
4. 熱貫流率を計算：U = 1 / Rtotal'

ここで、Rsiは室内側表面熱伝達抵抗、Rseは外気側表面熱伝達抵抗です。



例えば、外壁の断面構成が以下のような場合を考えてみましょう：

• 室内側石膏ボード：厚さ12.5mm、熱伝導率0.22 W/(m・K)
• 断熱材（グラスウール）：厚さ100mm、熱伝導率0.04 W/(m・K)
• 構造用合板：厚さ12mm、熱伝導率0.16 W/(m・K)
• 外装材：厚さ15mm、熱伝導率0.53 W/(m・K)

各層の熱抵抗を計算すると：

• 石膏ボード：R1 = 0.0125 / 0.22 = 0.057(m²・K)/W
• 断熱材：R2 = 0.1 / 0.04 = 2.5(m²・K)/W
• 構造用合板：R3 = 0.012 / 0.16 = 0.075(m²・K)/W
• 外装材：R4 = 0.015 / 0.53 = 0.028(m²・K)/W

熱抵抗の合計：Rtotal = 0.057 + 2.5 + 0.075 + 0.028 = 2.66(m²・K)/W
表面熱伝達抵抗を加えると：
Rtotal' = 2.66 + 0.11 + 0.04 = 2.81(m²・K)/W
熱貫流率：U = 1 / 2.81 = 0.356W/(m²・K)
このように多層構造の熱貫流率を求めた後、各層の境界面温度も計算することができます。例えば、室内温度が20℃、外気温が0℃の場合、石膏ボードと断熱材の境界面温度は以下のように計算できます：
境界面温度 = 室内温度 - (熱貫流率 × 室内側からの熱抵抗の合計 × 温度差)
= 20 - (0.356 × (0.11 + 0.057) × 20)
= 20 - 1.19
= 18.81℃
このような計算を各層の境界面について行うことで、壁体内の温度分布を把握することができます。



熱貫流率（U値）の計算方法に関する詳細解説

断熱材の表面温度計算を活用した外壁塗装の最適化

断熱材の表面温度計算は、外壁塗装の施工計画や材料選定において非常に有用なツールとなります。表面温度を正確に把握することで、以下のような外壁塗装の最適化が可能になります。



塗料選定への活用

断熱材の表面温度を計算することで、その上に施工する塗料の選定に役立てることができます。例えば：

• 高温になりやすい南面の外壁：表面温度が高くなる箇所には、耐熱性の高い塗料を選定することで、塗膜の劣化を防止できます。



• 結露リスクの高い北面の外壁：表面温度が低く結露リスクが高い箇所には、防カビ・防藻性能の高い塗料を選定することが効果的です。



施工時期の最適化

表面温度計算は、外壁塗装の最適な施工時期を決定する際にも役立ちます：

• 表面温度が塗料の適正施工温度範囲（一般的に5℃～35℃）を超える時期を避けることで、塗膜の品質を確保できます。



• 季節ごとの表面温度変化を予測し、結露リスクの少ない時期に施工することで、塗膜の密着性を向上させることができます。



断熱性能向上のための提案

外壁塗装業者として、断熱材の表面温度計算に基づいた付加価値提案も可能になります：

• 断熱性能が不足している箇所を特定し、断熱塗料の追加施工を提案
• 熱橋（ヒートブリッジ）となっている部分の断熱強化提案
• 遮熱塗料と断熱材の組み合わせによる省エネ効果の最大化

実際の施工事例として、築25年の木造住宅の外壁塗装において、断熱材の表面温度計算を実施したところ、北側外壁の一部で表面温度が露点温度を下回り、内部結露のリスクが高いことが判明しました。この結果に基づき、その部分には通気層を設けた上で断熱性能の高い塗料を使用することで、結露問題を解決しつつ省エネ性能も向上させることができました。



このように、断熱材の表面温度計算は単なる理論上の数値ではなく、実際の外壁塗装工事の品質向上と顧客満足度アップに直結する重要なツールとなります。



断熱材の表面温度と室内快適性の関係

断熱材の表面温度は、室内の快適性に大きな影響を与えます。人間が感じる体感温度は、空気温度だけでなく、周囲の表面温度にも左右されるためです。この関係を理解することで、より効果的な断熱設計と外壁塗装が可能になります。



平均放射温度と体感温度

室内の快適性を左右する重要な要素として「平均放射温度（MRT: Mean Radiant Temperature）」があります。これは、人体を取り囲む各表面からの放射熱の平均値で、体感温度に大きく影響します。



体感温度（作用温度）は、一般的に以下の式で近似されます：
作用温度 = (空気温度 + 平均放射温度) ÷ 2
例えば、室内の空気温度が22℃でも、壁や窓の表面温度が低いと、平均放射温度が下がり、体感温度も低下します。断熱性能が高く、内壁表面温度が空気温度に近ければ、より少ないエネルギーで快適な環境を維持できます。



表面温度と結露リスク

断熱材の表面温度が露点温度を下回ると、その表面で結露が発生します。結露は、カビやダニの発生原因となるだけでなく、建材の劣化も促進します。



例えば、室内温度20℃、相対湿度60%の環境では、露点温度は約12℃です。断熱性能が不十分な壁では、内壁表面温度がこの露点温度を下回り、結露が発生する可能性があります。



断熱材の表面温度計算を行うことで、結露リスクのある箇所を特定し、適切な対策（断熱強化や換気改善など）を講じることができます。



断熱材の表面温度と省エネ効果

断熱材の表面温度と室内の快適性には密接な関係があるため、適切な断熱設計は省エネにも直結します。



例えば、床断熱と基礎断熱の比較では、同じ室内温度を維持する場合でも、床表面温度に違いが生じます：

• 床断熱の場合：床下空間が外気に近い温度となり、床表面温度が低下しやすい
