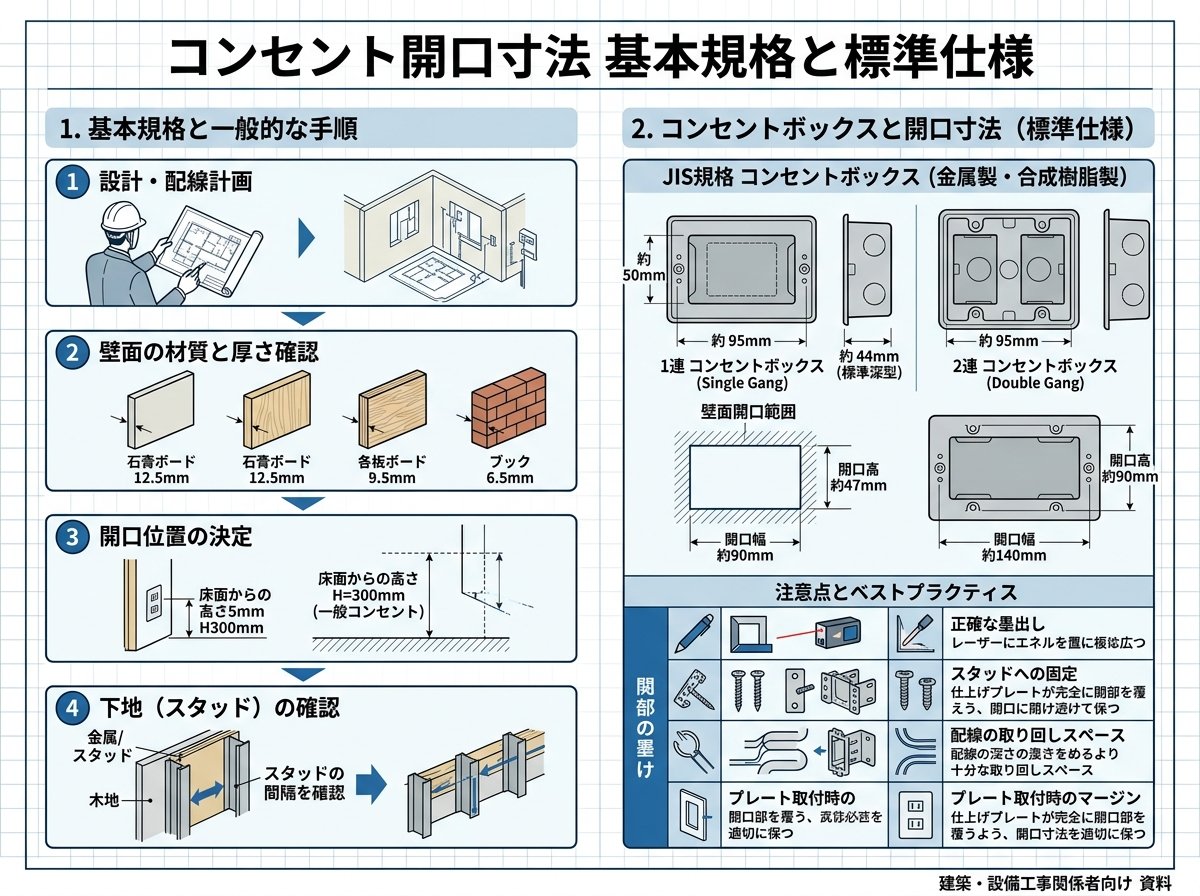

コンセント開口寸法 基本規格と標準仕様

建築現場でのコンセント設置において、正確な開口寸法の把握は施工品質を左右する重要な要素です。一般的な壁用コンセントの開口寸法は、施工方法によって以下のように分類されます。



埋込ボックス使用時の開口寸法
・90mm × 51mm（最も一般的な寸法）
・プレートサイズ：120mm × 70mm
・推奨される施工方法で安定性が高い
はさみ金具使用時の開口寸法
・95mm × 51mm（石膏ボード用）
・埋込ボックス不要で後付け施工に適している
・開口寸法がやや大きくなるため注意が必要
パナソニック製配線器具の場合
・Φ87～90mm（ボックスなし工事）
・丸型開口で施工の簡素化が可能
・多くの現場で採用されている標準規格
これらの寸法は、JIS規格に基づいて定められており、メーカー間での互換性を確保しています。特に住宅建築では、将来的なメンテナンスや交換を考慮して、標準寸法での施工が推奨されています。



実際の施工では、開口寸法に加えて壁厚や配線経路も考慮する必要があります。一般的な住宅用途では、壁厚12.5mmの石膏ボードが多用されますが、構造壁や防火壁では異なる仕様となる場合があります。



家具用コンセント開口寸法の特殊仕様

家具組み込み用コンセントは、一般的な壁用コンセントとは大きく異なる開口寸法を採用しています。これは、家具の薄い板材への設置と美観を両立させるための特別な設計によるものです。



神保電器HTLシリーズの寸法
・開口寸法：70mm × 70mm（正方形）
・取付厚：1～26mm対応
・ホテル仕様のミニマルデザイン
パナソニックSプレートシリーズ
・超薄型設計で家具への組み込みに最適
・開口寸法は製品により異なる
・狭小スペースでの設置が可能
家具用コンセントの施工では、はさみ金具の選定が重要となります。取付厚に応じて適切な金具を選択する必要があり、以下の基準が一般的です。
・BH-6：適合取付厚1～6mm
・BH-12：適合取付厚9～12.5mm
・BH-18：適合取付厚6～18mm
これらの家具用コンセントは、キッチンの収納ユニットや洗面台、デスク家具などに多用されており、内装の美観を損なわない配慮が求められます。開口作業では、小判穴ホルソーでの加工が一般的ですが、正確な寸法での加工技術が要求されます。



防水コンセント開口寸法 設置ポイント

水回り設備での安全性確保を目的とした防水コンセントは、一般用とは異なる開口寸法と施工基準が定められています。2022年12月の規格改正により、水回りでの設置基準がより厳格化されました。



防水コンセントの開口寸法
・H=95mm × W=51mm（はさみ金具使用時）
・一般用より縦寸法が5mm大きい設計
・防水性能確保のための特殊構造
設置場所別の推奨配置
・洗面・脱衣所：2個（100V）+ 1個（200V）
・台所：6個（100V）+ 1個（200V）
・トイレ：2個（100V）のみ
防水コンセントの施工では、接地極付きまたは接地端子付きの使用が義務化されており、安全性の観点から妥協は許されません。特に、以下の点に注意が必要です。
・IP規格に応じた防水性能の確認
・配線ルートでの結露対策
・定期的なメンテナンス性の確保
施工高さについても、一般的な床上25cmに対して、水回りでは床上40～45cm（高齢者対応）での設置が推奨されています。これは、水の飛散や清掃作業を考慮した配慮となります。



床用コンセント開口寸法 施工方法別ガイド

床埋込み型コンセントは、オフィスビルや商業施設で多用される設備で、配線の美観と機能性を両立した設計が特徴です。施工方法により開口寸法が大きく異なるため、事前の計画が重要となります。



電線管工事用F型アップコンの寸法
・開口サイズ：Φ87～90mm
・コンクリート打設前の施工枠設置が必要
・アウトレットボックス及び丸穴カバーが必須
ケーブル工事用F型アップコン（住宅用）
・丸型：Φ83～87mm
・角型：□87～90mm（四隅R8の丸み必須）
・二重床での使用に適した設計
アップコンシルバーシリーズ
・開口寸法：Φ70～90mm
・丸型・角型両対応
・LANアップコンセントとの併用可能
床用コンセントの施工では、建物の構造に応じた工法選択が重要です。RC造では電線管工事、木造住宅ではケーブル工事が一般的で、それぞれ異なる開口寸法と施工手順が定められています。



特に注意すべきは、角型開口での四隅R処理です。直角開口では取付精度が保証できないため、必ずR8以上の丸みを設ける必要があります。この細部への配慮が、長期的な設備の安定性を確保します。



コンセント開口寸法 失敗しない選び方と施工トラブル対策

実際の建築現場では、設計図面と現場状況の相違により、コンセント開口寸法の選定で問題が発生することがあります。これらのトラブルを未然に防ぐための実践的な対策をご紹介します。



よくある施工トラブルと対策

1. 開口寸法の測定ミス

   ・テンプレートの使用による正確な墨出し
   ・複数箇所での寸法確認
   ・施工前の現場確認会での寸法統一

2. はさみ金具の選定ミス

   ・壁厚測定の徹底
   ・材質に応じた金具選択
   ・取付厚の余裕を考慮した設計

3. 配線経路との干渉

   ・事前の配線ルート確認
   ・他設備との取り合い調整
   ・施工順序の最適化

メーカー別対応表の活用
各メーカーの製品仕様書には、詳細な開口寸法表が記載されています。特に以下の情報は必ず確認しましょう。
・推奨開口寸法の許容誤差
・取付金具の種類と適用範囲
・壁厚に応じた施工方法の変更点
現場での寸法調整が必要な場合は、安全性を損なわない範囲での対応となります。特に防水性能や接地性能に関わる部分では、メーカー仕様からの逸脱は避けるべきです。



品質管理のポイント
施工品質の向上のため、以下のチェックポイントを設けることを推奨します。
・開口寸法の測定記録
・使用金具の適合性確認
・施工完了後の動作確認
・定期的なメンテナンス計画の策定
これらの対策により、長期的に安定したコンセント設備の運用が可能となり、建物の価値向上にも寄与します。
