大引き寸法一覧と標準規格

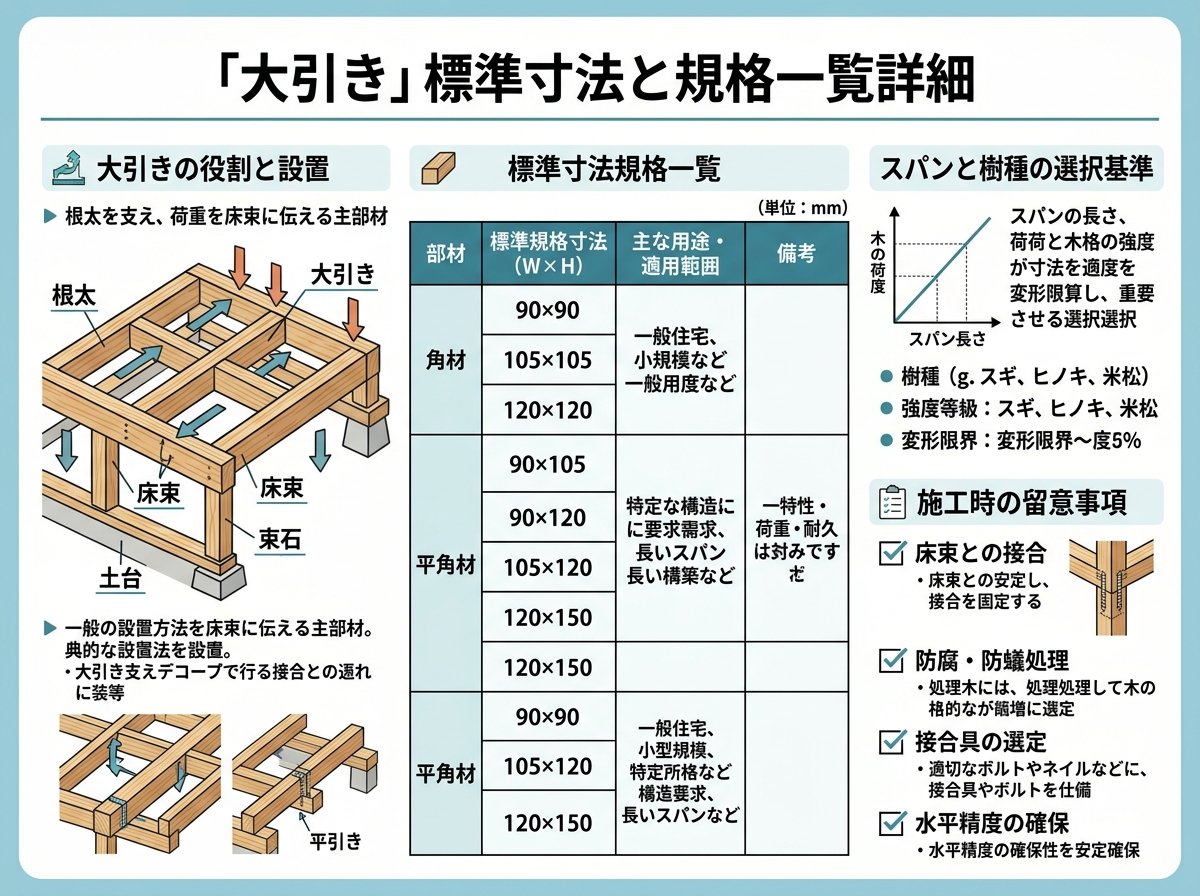

大引き標準寸法と規格一覧詳細

大引きの寸法は建築基準法および木造住宅工法において標準化されており、現場での材料調達と施工効率を考慮した規格が確立されています。



標準断面寸法表

断面寸法（mm）	適用長さ（m）	主な用途	流通頻度
90×90	3、4	小規模住宅、補助材	★★★
105×105	3、4	一般住宅標準	★★★★★
120×120	3、4	大スパン、高荷重対応	★★★

105×105mmが最も一般的な寸法として採用されており、コストと強度のバランスが優れているため住宅建築の標準となっています。



長さ規格と運搬制約
大引きの長さは主に3m、4mが標準となっていますが、現場への運搬条件により制約を受ける場合があります。特に狭小地や道路幅の制限がある現場では、長尺材の搬入が困難となるため、事前の現場調査が重要です。



・3m材：狭小地でも搬入可能、継手が多くなる
・4m材：効率的な施工、大型車両が必要
・6m材：特注対応、限定的な流通
意外に知られていないのは、大引きの寸法選定において、単純に強度だけでなく、床下配管や断熱材の納まりも考慮する必要があることです。近年の高気密住宅では、大引き間の空間を有効活用するため、寸法選定がより重要になっています。



大引き材質と防腐防蟻処理規格

大引きは床組の重要な構造材であり、湿気やシロアリ被害のリスクが高い部位のため、材質選定と防腐防蟻処理が施工品質を左右します。



使用樹種別特性
📌 国産材
・ヒノキ：自然の防虫効果、高耐久性、高コスト
・ヒバ：ヒノキ同等の性能、やや安価
・スギ：軽量、乾燥性良好、要処理
・ケヤキ：最高級、高強度、入手困難
📌 輸入材
・ベイツガ：コスト重視、要防腐処理
・米ヒバ：バランス型、中コスト
・米ヒノキ：国産ヒノキ代替、品質安定
防腐防蟻処理方法
現在主流となっている処理方法は以下の通りです。

1. 加圧注入処理
   • 最も確実な処理方法
   • 木材内部まで薬剤浸透
   • 長期保証対応
2. 浸漬処理
   • コスト効率良好
   • 表面処理中心
   • 短期間で処理可能
3. 塗布処理
   • 現場対応可能
   • 補修用途
   • 効果限定的

興味深い事実として、防腐防蟻処理大引きの色は処理方法により異なり、オレンジ色に着色されているものは浸漬処理、緑色系は加圧注入処理を示すことが多く、現場での識別に活用できます。



大引き間隔と根太配置基準計算

大引きの配置間隔は構造計算に基づいて決定され、根太の仕様と密接な関係があります。適切な配置により、床の剛性確保とコスト最適化を実現できます。



標準配置パターン
🔧 3尺間隔（909mm）配置
・根太仕様：75×45mm以上
・根太間隔：1尺～1尺5寸（303～455mm）
・一般住宅の標準配置
・材料コストと強度のバランス良好
🔧 6尺間隔（1,818mm）配置
・根太仕様：90～105×45mm以上
・根太間隔：1尺～1尺5寸
・大スパン対応
・材料費削減効果大
配置計算の実例
4間（7.28m）×3間（5.46m）の住宅の場合。
・大引き本数（3尺間隔）：約9本
・大引き本数（6尺間隔）：約5本
・材料費差額：約30～40%削減可能
ただし、6尺間隔を採用する場合は、床剛性の検討が不可欠で、特に重量物設置予定箇所では補強が必要となります。



根太工法との関係
近年主流となっている床構造では、24mm～28mm厚の構造用合板を使用し、根太を省略して大引きに直接合板を張る工法が増えています。この場合の大引き間隔は。
・24mm合板：最大455mm間隔
・28mm合板：最大606mm間隔
この工法により、床高の低減と施工効率の向上が実現されています。



大引き工法別施工方法と技術ポイント

大引きの施工方法は採用する工法により大きく異なり、それぞれに特有の技術ポイントがあります。



在来軸組工法での施工
在来軸組工法では、大引きと土台の取り合いが重要なポイントとなります。



📋 Aパターン：大引き天端を土台と同高さに組む
・土台も根太受けとして機能
・最大天井高確保可能
・施工精度要求高
・同時組立が基本
📋 Bパターン：大引きを土台に乗せ掛ける
・土台際に根太掛けが必要
・柱通りの大引きは束支持必須
・施工性良好
・調整余地大
ツーバイフォー工法での違い
ツーバイフォー工法では、大引きの概念が在来工法と異なります。
・床根太が主構造
・大引き相当材は補強材的位置付け
・工場プレカット対応
・寸法精度重要
束石と床束の関係
大引きは床束と束石により支持されますが、支持間隔の設定が重要です。
・支持間隔：1.5～2.0m以下
・床束材質：鋼製または木製
・調整機能付き床束の活用
・基礎天端レベル精度との関係
施工時の注意点として、大引きの継手位置は床束上で行い、継手金物による補強を確実に実施することが重要です。また、配管貫通部では、大引きの欠き込み寸法を構造上問題ない範囲に制限する必要があります。



大引き補強金物と接合部詳細技術

大引きの接合部補強は、建物の耐震性能に直結する重要な要素であり、適切な金物選定と施工が求められます。



補強金物の種類と選定基準
🔩 大引き受金物（OH型）
・OH-90：90×90mm大引き用
・OH-105：105×105mm大引き用
・材質：溶融亜鉛めっき鋼板（Z27）
・付属品：太めくぎZN65×10本
金物選定では、大引き寸法に完全に対応したものを選ぶことが基本ですが、意外に見落とされがちなのは、金物の板厚と釘長さの関係です。薄い金物に長い釘を使用すると、釘の曲がりや金物の変形を招く可能性があります。



施工手順と品質管理
正しい施工手順は以下の通りです。

1. 事前準備
   • 大引き寸法の再確認
   • 金物数量と種類の確認
   • 釘の材質と長さ確認
2. 取付作業
   • 土台側への仮付け
   • 大引き側への本付け
   • 釘打ち角度の確認（垂直打ち基本）
3. 品質確認
   • 金物の密着確認
   • 釘頭の完全打ち込み確認
   • 大引きの通り確認

接合部の力学的考察
大引き接合部では、以下の力が作用します。
・鉛直荷重（建物重量）
・水平荷重（地震力）
・引抜力（地震時浮上り）
これらの力に対して、金物が適切に抵抗できるよう、釘本数と配置が設計されています。特に、近年の木造住宅では、従来よりも厳しい耐震基準が適用されるため、補強金物の重要性が増しています。



メンテナンス時の点検ポイント
大引き補強金物の定期点検では。
・金物の腐食状況確認
・釘の浮き・抜け確認
・大引きとの密着状況確認
・周辺木材の劣化確認
床下空間の点検時には、これらのポイントを重点的にチェックし、異常発見時は速やかな補修対応が必要です。特に、金物の錆や変色は初期劣化のサインであり、早期対応により大規模修繕を回避できます。



現場での施工品質向上のため、金物メーカーでは施工マニュアルや技術資料を提供しており、これらを活用した適切な施工管理が重要です。また、最新の建築基準法改正に対応した金物仕様の確認も、継続的に実施する必要があります。
