擁壁の根入れ深さ基準と設計時の注意点

擁壁の根入れ深さと基準について

擁壁の根入れ深さとは、擁壁の安定性を確保するために地中に埋め込む部分の深さのことです。この根入れ深さは擁壁の種類や設置環境、土質条件などによって異なりますが、適切な深さを確保することで擁壁の転倒や滑動を防ぎ、長期にわたって安全な状態を維持することができます。



根入れ深さが不足すると、地盤の洗掘や地震時の揺れなどによって擁壁が不安定になり、最悪の場合は崩壊につながる危険性があります。そのため、各種基準や指針に基づいた適切な根入れ深さの設計が重要です。

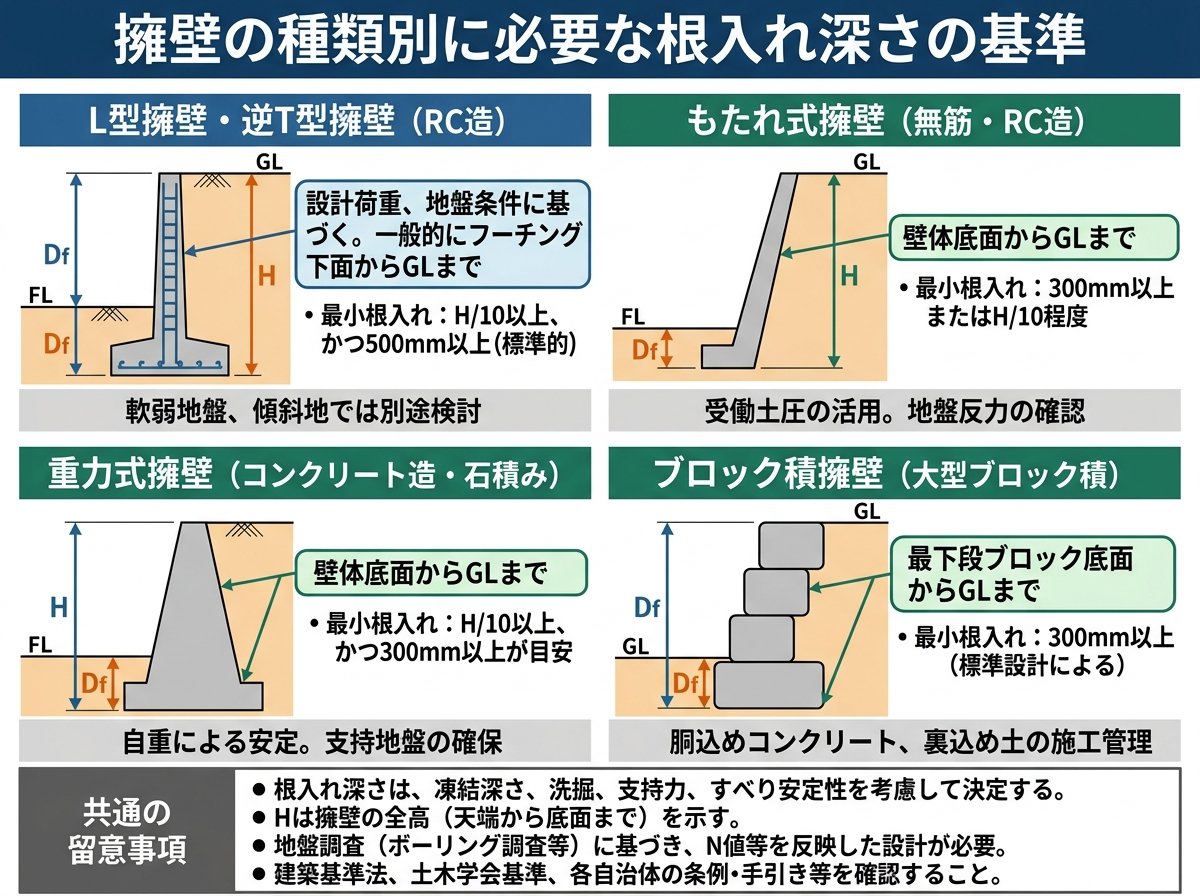

擁壁の種類別に必要な根入れ深さの基準

擁壁の種類によって必要な根入れ深さの基準は異なります。主な擁壁の種類と根入れ深さの基準は以下のとおりです。



1. 重力式擁壁
   • 原則として50cm以上の根入れ深さを確保
   • 中位の砂質地盤（N値20～30程度）で高さ2.5m以上の場合は、擁壁高さの0.2倍以上が望ましい
2. 片持ばり式擁壁（L型擁壁など）
   • 底版厚さに50cm以上を加えた根入れ深さを確保
   • 宅地造成規制区域内では、前壁高さの15/100以上（最低35cm）、または内部摩擦角が30度未満の場合は前壁高さの20/100以上（最低45cm）
3. ブロック積擁壁
   • 積ブロック1個以上が土中に没する程度の根入れ深さを確保
   • 通常のブロック積擁壁は基礎コンクリート天端までの深さを30cm以上
   • 大型ブロック積擁壁は基礎コンクリート天端までの深さを50cm以上
4. 補強土壁
   • 各工法の設計基準に従って根入れ深さを決定
   • 一般的には50cm以上を確保

これらの基準は「道路土工 擁壁工指針」や宅地造成等規制法施行令などに基づいています。実際の設計では、現場条件や地盤状況を考慮して、より安全側の値を採用することが重要です。



擁壁と水路が接する場合の根入れ深さ計算方法

擁壁の前面にコンクリート水路（側溝）などを設ける場合は、水路底面からの根入れ深さを考慮する必要があります。この場合の根入れ深さの計算方法は以下のとおりです。



1. 基本的な考え方
   • 擁壁に接して水床低下や洗掘のおそれのないコンクリート水路を設ける場合、根入れ深さは水路底面より30cm以上確保することが原則です。



   • これは水路の存在によって地盤の支持力が低下することを考慮した措置です。



2. 計算手順
   • 水路底面の位置を基準点として設定
   • そこから30cm以上の深さに擁壁の基礎底面が来るように設計
   • 複数の条件（一般的な根入れ深さの基準と水路からの基準）がある場合は、より深い方を採用
3. 注意点
   • 水路の規模や流量によっては、さらに深い根入れが必要になる場合があります
   • 河川に近い場所では、河川管理者との協議が必要になることもあります

擁壁と水路が接する場合は、水の影響による地盤の洗掘や軟弱化のリスクが高まるため、通常よりも慎重な設計が求められます。特に豪雨時の水の流れや地下水の状況なども考慮して、十分な根入れ深さを確保することが重要です。



擁壁の根入れ深さと土質条件の関係性

擁壁の根入れ深さは、設置する場所の土質条件によって大きく影響を受けます。土質条件と根入れ深さの関係性について詳しく見ていきましょう。



1. 土質による根入れ深さの違い
   • 第一種土質（岩、岩屑、砂利または砂利混じり砂）：35cm以上かつ擁壁高さの15/100以上
   • 第二種土質（真砂土、関東ローム、硬質粘土など）：同上
   • 第三種土質（その他の土質）：45cm以上かつ擁壁高さの20/100以上
2. N値と根入れ深さの関係
   • N値が低い軟弱地盤では、より深い根入れが必要
   • 中位の砂質地盤（N値20～30程度）での重力式擁壁は、擁壁高さの0.2倍以上の根入れが望ましい
   • N値が50以上の硬質地盤では、最低限の根入れ深さでも十分な場合がある
3. 地下水位の影響
   • 地下水位が高い場所では、浮力や水圧の影響を考慮して根入れ深さを増加
   • 地下水の変動が大きい場所では、最も不利な条件を想定した設計が必要
4. 斜面上の擁壁
   • 斜面上に設置する擁壁は、斜面の勾配や安定性を考慮した根入れ深さが必要
   • 斜面下部の擁壁は、上部からの荷重や水の影響を考慮した設計が重要

土質調査の結果を適切に反映した設計を行うことで、過剰な根入れによるコスト増加を避けつつ、十分な安全性を確保することができます。特に変化に富んだ地盤では、部分的に根入れ深さを変えるなど、柔軟な対応が求められます。



会計検査院が指摘するL型擁壁の根入れ不足事例

会計検査院の検査では、L型擁壁の根入れ深さ不足が度々指摘されています。これらの事例から学ぶことは、設計・施工における重要なポイントとなります。



1. 主な指摘事例
   • 底版厚さに50cmを加えた根入れ深さが確保されていない
   • 水路底面から30cm以上の根入れ深さが確保されていない
   • 設計図面と実際の施工に相違がある
   • 根入れ部分の埋め戻し土の締固めが不十分
2. 指摘の背景
   • 「道路土工 擁壁工指針」に準拠していない設計・施工
   • コスト削減や工期短縮のための安全基準の軽視
   • 現場条件の変更に対する設計変更の不備
   • 施工管理や監督の不足
3. 改善策
   • 設計段階での基準の正確な理解と適用
   • 現場条件に応じた適切な根入れ深さの設定
   • 施工時の根入れ深さの確実な確保と記録
   • 第三者による施工確認の実施

会計検査院の指摘事例を参考にすることで、同様の問題を未然に防ぐことができます。特に公共工事においては、基準に準拠した設計・施工が厳しく求められるため、根入れ深さの確保は重要なチェックポイントとなります。



擁壁の根入れ施工時における現場での注意点

擁壁の根入れ施工時には、設計通りの深さを確保するだけでなく、様々な現場条件に対応するための注意点があります。以下に主な注意点をまとめます。



1. 掘削時の注意点
   • 掘削深さの正確な管理（設計値より10cm程度深く掘削するのが一般的）
   • 掘削底面の平坦性確保と不陸の処理
   • 湧水や地下水位の管理（必要に応じて排水対策を実施）
   • 周辺構造物への影響を考慮した掘削方法の選定
2. 地盤の確認と対策
   • 設計時の想定と異なる地盤条件が出現した場合の対応
   • 軟弱地盤が出現した場合の地盤改良や置換工法の検討
   • 岩盤が出現した場合の対応（必要に応じて設計変更）
   • 均しコンクリートの適切な打設
3. 根入れ部の埋戻し
   • 適切な埋戻し材料の選定（透水性や締固め特性を考慮）
   • 層厚管理を徹底した締固め（一般的に30cm以下の層厚で締固め）
   • 埋戻し時の排水対策（水みちの形成防止）
   • 埋戻し材料の品質管理と記録
4. 施工管理のポイント
   • 根入れ深さの写真記録（スケールを入れた明確な記録）
   • 立会検査の実施と記録
   • 設計変更が必要な場合の迅速な対応と承認取得
   • 完成後の維持管理を考慮した施工（点検用の空間確保など）

現場では予期せぬ状況が発生することも多いため、設計者と施工者の密な連携が重要です。特に根入れ部分は完成後に目視確認できなくなるため、施工中の確実な確認と記録が不可欠です。



擁壁の根入れ施工は、擁壁全体の安定性を左右する重要な工程です。基準に従った適切な施工を行うことで、長期にわたって安全な擁壁を実現することができます。



以上、擁壁の根入れ深さに関する基準や計算方法、施工時の注意点について解説しました。擁壁工事を計画・実施する際には、これらのポイントを参考に、現場条件に応じた適切な設計・施工を行うことが重要です。特に安全性に直結する根入れ深さは、基準を遵守しつつ、必要に応じてより安全側の設計を心がけましょう。



地盤条件や周辺環境は現場ごとに異なるため、一律の基準だけでなく、個別の条件を考慮した総合的な判断が求められます。設計者、施工者、発注者が連携して、安全で耐久性の高い擁壁を実現することが、結果的にはコスト効率の良い建設につながります。
