アンダーソンコネクタ規格完全解説

アンダーソンコネクタ規格

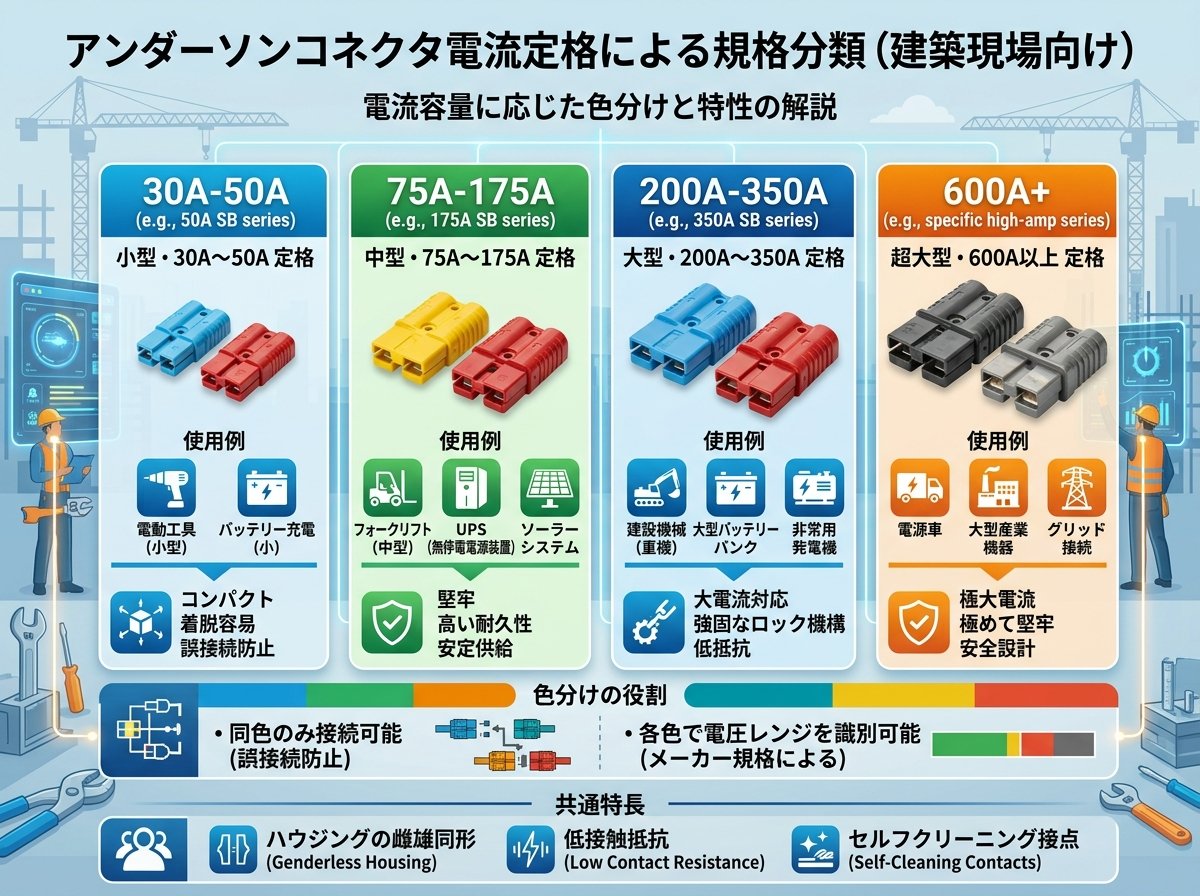

アンダーソンコネクタ電流定格による規格分類

アンダーソンコネクタの規格は、まず電流定格によって明確に分類されています。主要な規格として以下の4つのサイズが標準化されています：
📊 電流定格別規格一覧

各規格は電流容量に応じて物理的なサイズが異なるため、誤接続を物理的に防止する設計となっています。建築現場では特に、50Aから175Aの規格が多く使用されており、機器の電流要求に応じた適切な選択が重要です。
建築業界では、クレーンやコンクリートポンプ車などの大型建設機械において、175A規格のSB175が頻繁に使用されています。これらの機械は高電流を必要とするため、適切な規格選択が安全性と効率性の両面で重要な役割を果たします。

アンダーソンコネクタ耐電圧・温度規格仕様

アンダーソンコネクタの安全性規格において、耐電圧と動作温度は極めて重要な要素です。全ての規格において共通して600V DCの耐電圧を持ち、これは建築現場の様々な電源環境に対応できる十分な仕様です。
🌡️ 環境仕様詳細

• 動作温度範囲: -20℃～+105℃（専用ケーブルは-40℃まで対応）
• 耐電圧: DC600V（全規格共通）
• 接触抵抗: 136μΩ以下（SB120の場合）
• 保護等級: 一部モデルでIP65対応

建築現場では夏場の高温環境や冬場の低温環境での使用が想定されるため、この温度範囲は実用的な設計となっています。特に屋外での長期使用において、温度変化による接続不良を防ぐ重要な仕様です。

耐薬品性を持つ特殊仕様も一部の色で提供されており、建築現場で使用される化学薬品や清掃剤に対する耐性も考慮されています。これらの仕様は、過酷な建築現場環境での長期使用に対応するための重要な規格要素です。

アンダーソンコネクタ色分け識別規格システム

アンダーソンコネクタの色分けシステムは、安全性と識別性を両立させる独特な規格要素です。7つの標準色（グレー、レッド、ブルー、イエロー、オレンジ、グリーン、ブラック）が用意されており、それぞれが異なる回路や用途を識別するために使用されます。
🎨 色分け規格の特徴

• 同色同士のみ接続可能（物理的誤接続防止）
• グレーは汎用色として他色との互換性あり
• レッド/ブラックセットは極性識別用
• 特定色には耐薬品性仕様あり

建築現場では複数の電源系統や機械が同時に稼働するため、この色分けシステムは事故防止に大きく貢献します。例えば、メイン電源系統をグレー、バックアップ電源をブルー、充電系統をレッドといった使い分けが可能です。

特に建築業界での独自活用として、作業エリア別の色分けや、電圧レベル別の識別に使用されるケースが増えています。これにより、作業員が視覚的に適切な接続を判断でき、安全性が大幅に向上します。

アンダーソンコネクタUL規格認証と安全基準

アンダーソンコネクタはUL（Underwriters Laboratories）規格の認証を受けており、国際的な安全基準を満たしています。この認証により、建築現場での使用において法的要求事項を満たし、保険適用の面でも安心して使用できます。
🏆 認証・規格詳細

• UL規格認証済み（全シリーズ対応）
• CEマーク取得（欧州安全基準適合）
• RoHS指令対応（環境規制適合）
• 材質規格: ポリカーボネート製ハウジング（UL94V-0）

建築業界では電気設備の安全性が厳格に管理されており、これらの認証は現場での使用許可を得るために必要不可欠です。特にUL規格認証は、アメリカ系の建設会社や国際プロジェクトにおいて要求される場合が多く、グローバルな建築プロジェクトでの標準仕様となっています。

材質面では、ハウジングにポリカーボネート樹脂を使用し、UL94V-0の難燃性基準を満たしています。これにより、万一の火災時においても延焼を防ぐ設計となっており、建築現場の安全管理基準に適合します。

アンダーソンコネクタ規格選定における建築業界特有の考慮点

建築業界におけるアンダーソンコネクタの規格選定では、従来の電気仕様だけでなく、現場特有の環境要因を考慮する必要があります。粉塵、湿度、振動、衝撃といった建築現場特有の条件に対応するため、特別な配慮が求められます。

🏗️ 建築現場特有の選定基準

• 粉塵対策: 密閉性の高いハウジング設計の選択
• 振動耐性: 機械的保持力222.4N以上の仕様
• メンテナンス性: 挿抜力66.7N程度での容易な着脱
• 識別性: 現場照明下での視認性を考慮した色選択

建築現場では、コンクリートミキサー車やタワークレーンなど、連続的な振動を発生する機械での使用が多いため、接続部の機械的強度は特に重要です。また、作業効率を考慮して、グローブを着用した状態でも容易に着脱できる適度な挿抜力が設定されています。
さらに、建築現場での独自運用として、工事段階別の色分けや、安全レベル別の識別システムを構築する企業も増えています。これにより、新人作業員でも直感的に正しい接続を行えるようになり、現場での事故防止に大きく貢献しています。
