バンドー化学 テンションメーター 使用方法 正確な測定 張力管理

バンドー化学 テンションメーター 張力測定

バンドー化学のテンションメーターは、産業機械や建築現場で使用されるVベルト、歯付ベルトの張力を正確に測定するための専用機器です。この測定器は、ばね式の機構を採用したペンシル型の設計で、ベルト背面を上から押さえてたわみ量を測定することで、適正張力を簡単に確認できます。
参考）https://products.bandogrp.com/product/tensionmeter/
​
製造元のバンドー化学株式会社は、伝動ベルトの専門メーカーとして、ベルトの性能を最大限に引き出すための張力管理の重要性を訴えています。テンションメーターは、真鍮製にニッケルクロムメッキを施した本体で、測定範囲はたわみ量2～62mm、張り荷重4.9～120Nに対応しており、日本国内で製造されています。
参考）https://www.orange-book.com/ja/c/products/index.html?itemCd=TENSIONMETER++++++++++++++++++6146
​
建築業や製造業の現場では、ベルトの張力が不適切だと、ベルトの早期劣化、異常音の発生、機械の停止といったトラブルにつながります。適正な張力管理は、機械の稼働率向上、メンテナンスコストの削減、そして作業の安全性確保に直結する重要な要素です。
参考）https://products.bandogrp.com/special/tension_management_method/
​

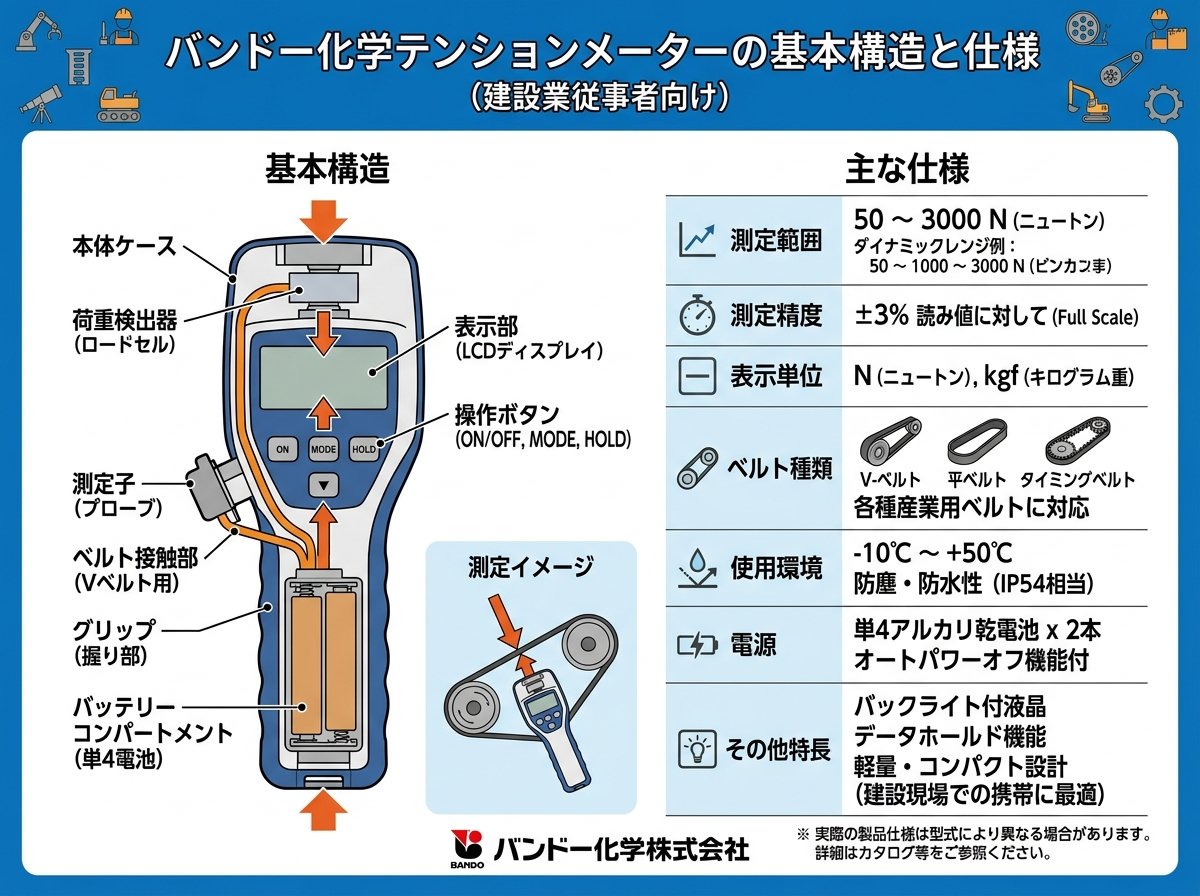

バンドー化学テンションメーターの基本構造と仕様

バンドー化学テンションメーターは、全長165mm、最大直径15mmのペンシル型形状を採用しており、質量はわずか96gと軽量です。この携帯性の高さにより、胸ポケットや工具ベルトに常備でき、現場での即座の測定が可能になります。
参考）https://www.monotaro.com/k/store/v%E3%83%99%E3%83%AB%E3%83%88%E3%83%86%E3%83%B3%E3%82%B7%E3%83%A7%E3%83%B3%E3%83%A1%E3%83%BC%E3%82%BF%E3%83%BC/
​
本体には2つのOリングが装備されており、1つはたわみ測定用、もう1つは荷重測定用として機能します。測定方法は、ベルトのスパン長さ(プーリー間の距離)を測定し、その100mmあたり1.6mmのたわみ量を計算します。計算したたわみ量の位置にたわみ測定用リングをセットし、ベルトのスパン中心を押さえることで、荷重測定用リングが示す値を読み取ります。
参考）https://kikaikumitate.com/post-2727/
​youtube​
測定目盛は、たわみ量が0～62mm、張り荷重が0～120Nまで刻まれており、細かい調整が可能です。価格は税抜15,358円(オレンジブック価格)で、産業用測定機器としては手頃な価格帯に位置しています。
参考）https://www.monotaro.com/g/01257359/
​

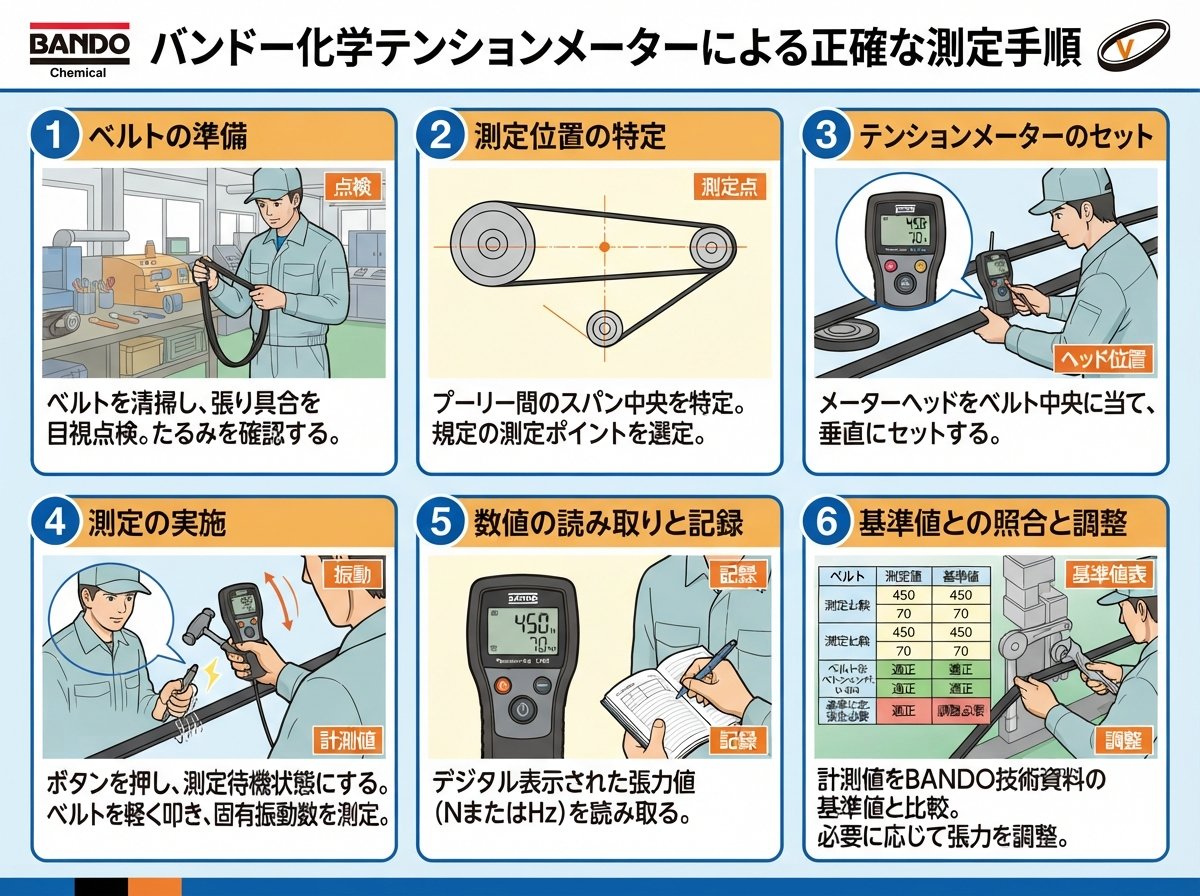

バンドー化学テンションメーターによる正確な測定手順

テンションメーターを使用した正確な測定には、以下の手順が推奨されます。まず、駆動装置の電源を必ず切り、ベルトが完全に静止していることを確認します。これは作業者の安全確保のために極めて重要です。youtube​
参考）https://www.ome-toho.co.jp/wp-content/uploads/manual/manual_05_d.pdf
​
次に、プーリー間のスパン長さを測定します。スパン長さとは、軸間距離ではなく、プーリーとベルトの接触点間の距離を指します。このスパン長さから「スパン長さ100mmあたり1.6mm」という計算式を用いて、適正なたわみ量を算出します。
参考）https://www.kougu-damashii.jp/product/5601
​
計算したたわみ量の位置に、テンションメーター本体のたわみ測定用Oリングを設定します。そして、スパン長さの中心部分にテンションメーターを垂直に押し当て、たわみ測定用リングが元の位置に戻るまで荷重をかけます。このとき、荷重測定用のOリングが示す数値を読み取ります。​youtube​
Vベルトの型式によって与えるべき荷重は異なるため、ベルトメーカーが提供する一覧表から適切な荷重値を確認する必要があります。測定は複数回繰り返し、平均値を記録することで測定精度が向上します。
参考）https://www.mitsuboshi.com/products_search/other_product/item_809
​
興味深いことに、測定方法には2つのアプローチがあり、「たわみ一定で荷重を記録する方法」と「荷重一定でたわみを記録する方法」が存在します。テンションゲージの構造上、たわみ一定で測定する方法が正しいとされていますが、現場の記録では荷重一定で測定しているケースも見られるため、測定方法の統一が重要です。youtube​

バンドー化学テンションメーター使用時のメンテナンスと校正

テンションメーターは測定機器であるため、定期的な校正とメンテナンスが不可欠です。不適切に保守されたテンションゲージは、誤った測定結果を生み出し、結果として機械に重大な損傷を与える可能性があります。
参考）https://kosei-master.com/products/chucategory/92
​
バンドー化学では、テンションメーターの校正サービスに対応しており、技術相談窓口(03-3544-8111)で問い合わせが可能です。校正証明書の発行も行っており、ISO9001認証に基づいた環境で校正が実施されます。
参考）https://products.bandogrp.com/faq/tension_measurement/
​
測定器本体は真鍮製にニッケルクロムメッキが施されているため、耐久性は高いものの、落下や衝撃には注意が必要です。使用後は清潔な布で拭き取り、湿気の少ない場所で保管することで、長期間にわたって正確な測定が維持できます。
参考）https://www.konicaminolta.jp/instruments/support/maintenance/
​
校正の推奨周期は使用頻度によって異なりますが、一般的には年1回の定期校正が推奨されています。頻繁に使用する現場では、6ヶ月ごとの校正も検討すべきです。校正期間中は代替機の貸し出しサービスを利用することで、業務の停滞を防ぐことができます。
参考）https://pmc.ncbi.nlm.nih.gov/articles/PMC10007291/
​
バンドー化学公式サイトの張力測定に関するよくある質問ページでは、テンションメーターの校正や取扱説明書のダウンロードなど、詳細な情報が提供されています

張力管理の重要性とトラブル防止策

ベルトの張力管理が不適切な場合、様々なトラブルが発生します。張力が弱すぎると、ベルトがプーリー上で滑り、摩擦熱によってベルトが硬化・劣化します。逆に張力が強すぎると、ベアリングに過度なストレスがかかり、モーターの電流値が上昇し、最終的には機器の故障につながります。
参考）https://www.seiffertindustrial.com/ja/improper-machine-belt-tension-can-lead-to-costly-shutdowns/
​
建築現場で使用される空調機器や送風機では、Vベルトの不適切な張力が原因で、年間数十時間もの予定外停止が発生しているケースがあります。これは生産ロスだけでなく、緊急対応のための人件費増加にもつながります。
参考）https://www.fukudaco.co.jp/support/documents/uploads/docs/FENNER_POWERTWIST_General.pdf
​
適正な張力で管理されたベルトは、寿命が2倍以上に延びるというデータもあります。さらに、ベルト交換に要するダウンタイムが大幅に削減され、年間コストで数百万円規模の削減事例も報告されています。​
タイミングベルトの場合、張力不足による歯飛びが繰り返されると、心線に過剰なダメージが蓄積し、最終的には切断に至ります。これは突発的な機械停止を引き起こし、生産ラインの大規模な混乱を招く可能性があります。
参考）https://products.bandogrp.com/special/malfunction_measures_timingbelt/
​
定期的な張力測定と記録は、予防保全の観点からも極めて重要です。測定記録を蓄積することで、ベルトの劣化傾向を把握し、計画的な交換が可能になります。
参考）https://www.jsim.or.jp/pdf/publication/a-1-55-00-00-00-p18.pdf
​

バンドー化学テンションメーターと他測定器の比較活用

バンドー化学は、テンションメーター以外にも加速度センサ式の「TENSION MASTER®(テンション・マスター)」という上位機種を提供しています。この2つの測定器は、それぞれ異なる特長を持っており、使用環境に応じて選択することが推奨されます。youtube​
参考）https://products.bandogrp.com/product/tensionmaster/
​
テンションメーター(ばね式)の最大の利点は、電源が不要で、ポケットに入れて持ち歩けるサイズであることです。ベルトに押し付けるだけで測定でき、たわみ量とたわみ荷重を同時に計測できる簡便性があります。一方、TENSION MASTER®は、センサが小さいため狭いレイアウトでも測定可能で、正確かつ細かい測定ができ、張力だけでなく周波数での管理も可能です。​youtube​
競合メーカーである三ツ星ベルトも、「ペンシル型ベルトテンションゲージ」や音波式の「ドクターテンション®」を提供しており、測定範囲や精度が異なります。三ツ星ベルトのペンシル型は0～14(約150N)まで測定可能で、バンドー化学のテンションメーターとほぼ同等の機能を持っています。
参考）https://www.kougu-damashii.jp/product/7082
​
騒音が大きい環境では、音波式測定器が使用できない場合があり、そのような状況ではペンシル型のテンションメーターが非常に有効です。また、デジタル式測定器は精度が高い反面、衝撃に弱く、頻繁な持ち運びと点検作業を行う現場では、アナログ式のテンションメーターの方が信頼性が高いという意見もあります。​
測定方法の選択においては、簡易的な日常点検にはペンシル型テンションメーターを使用し、精密な調整や記録が必要な場合には加速度センサ式やデジタル式を使用するという使い分けが効果的です。​
バンドー化学公式の「伝動ベルトの適切な張力と管理方法」特集ページでは、張力測定機器の詳細な比較と使い分けについて解説されています
バンドー化学のテンションメーターは、建築業や製造業の現場において、日常的なベルト張力管理を簡単かつ正確に実行できる実用的なツールです。適切な測定手順の習得と定期的な校正により、機械トラブルの予防、メンテナンスコストの削減、設備の長寿命化という多くのメリットが得られます。測定データを記録し、予防保全に活用することで、突発的な故障を回避し、生産性の向上につなげることができます。
