打音調査と衝撃弾性波法で見抜くコンクリート内部の欠陥

打音調査・衝撃弾性波法でわかるコンクリート内部欠陥の全知識

熟練技術者の耳に頼る打音検査より、未経験者が機器を使う衝撃弾性波法のほうが精度が高いことがあります。

打音調査の基本原理とコンクリート診断での役割

打音調査は、ハンマーやコインでコンクリート表面を叩き、その反響音の違いで内部状態を判断する検査手法です。健全な部位では「カンカン」と高く澄んだ音が返り、剥離や空洞がある部位では「ボコボコ」「ポコポコ」という濁った低音になります。シンプルな方法です。

この手法は特別な機材を必要とせず、現場に持ち込む道具はハンマー1本で済むため、コスト面でのハードルが非常に低いのが特徴です。橋梁・トンネル・建築外壁・床スラブなど、ほぼすべてのコンクリート構造物に適用できます。国土交通省が定めるコンクリート構造物の維持管理指針でも、初期スクリーニングとして標準的に位置づけられている手法です。

ただし、判定精度は検査員の経験と聴覚に依存します。熟練者と初心者では同一箇所での判定結果が異なることもあり、データとして記録しにくいという課題があります。つまり、再現性と客観性に弱点があります。

また、打音調査で検出できるのは主に表層から深さ5〜7cm程度までの欠陥とされており、はがきの横幅（約10cm）より浅い範囲が対象です。それより深い部位の欠陥は、音に変化が現れにくく見落とされる可能性があります。深い位置の欠陥には別の手法が必要です。

現場で打音調査を行う際は、周囲の騒音レベルにも注意が必要で、工事車両の振動や風の強い日は判定精度が落ちる場合があります。可能な限り静寂な環境で実施することが、精度を高める基本的な条件です。

衝撃弾性波法の原理と打音調査との決定的な違い

衝撃弾性波法（Impact Echo法）は、小型のインパクトハンマーでコンクリート表面を打撃し、内部を伝播する弾性波（P波）の反射パターンを受振センサーで計測・解析する非破壊検査法です。1980年代に米国の研究者Sansalone博士らが開発し、ASTM C1383として国際規格化されています。

打音調査との最大の違いは、深さ方向の情報を数値・グラフで取得できる点です。弾性波は欠陥の境界面や構造物の底面で反射するため、反射波の到達時間と速度から欠陥の深さを計算できます。これは使えそうです。

具体的には、健全なコンクリートでは弾性波速度が3,500〜4,500m/s程度ですが、空洞や剥離部では速度低下や異常な反射が現れます。この数値変化を周波数解析（FFT解析）することで、欠陥の有無・位置・おおよその大きさを客観的なデータとして記録できます。

打音調査は「音の質」という主観的判断に頼るのに対し、衝撃弾性波法は「波形データ」という客観的数値に基づきます。結論は客観性の差です。同じ構造物を調査した場合、熟練の打音検査員と衝撃弾性波法とで検出率を比較した実験では、表面から深さ10cm以上の欠陥において衝撃弾性波法の検出精度が15〜25%上回るという結果が報告されています。

さらに、衝撃弾性波法は検査結果をデジタルデータとして保存・比較できるため、経年変化の追跡にも適しています。1回目の調査と5年後の再調査で同一箇所のデータを重ねることで、欠陥の進行速度を定量的に評価できます。これは打音調査には難しい運用です。

国土技術政策総合研究所：コンクリート構造物の非破壊検査技術に関する調査報告書（衝撃弾性波法の精度比較データ収録）

衝撃弾性波法による内部欠陥・空洞・剥離の検出精度

衝撃弾性波法が実際の現場でどの程度の精度で欠陥を検出できるかは、建築業従事者にとって最も気になる点の一つです。検出できる欠陥の種類は主に「空洞」「剥離」「ひび割れ（水平方向）」「グラウト未充填部」などです。

空洞・剥離については、大きさが直径10cm（はがきの短辺程度）以上の欠陥であれば、深さ30〜40cmまでの範囲で検出可能とされています。それ未満の微小欠陥は検出精度が落ちます。直径5cm以下の微小な欠陥は見落とす可能性があるため注意が必要です。

グラウト充填工法で施工されたPCグラウトの未充填部については、特に衝撃弾性波法の有効性が高く評価されています。2019年に発覚した国内複数の橋梁でのPCグラウト未充填問題では、衝撃弾性波法による事後調査で全体の約12%の箇所で未充填が確認されたという報告があります。意外な数字ですね。

一方で、衝撃弾性波法が苦手とする条件もあります。表面が著しく粗い場合、センサーの接触が不安定になり波形ノイズが増えます。また、鉄筋が密に配置されている部位では、鉄筋自体が弾性波を散乱させ、欠陥検出の精度が低下することがあります。鉄筋干渉には注意が必要です。

こうした限界を補うために、衝撃弾性波法と電磁波レーダー法や超音波法を組み合わせたコンビネーション調査が採用される事例が増えています。複数手法を組み合わせることで、単独手法より誤検出率を30%以上低減できるとするデータも存在します。つまり、1つの手法だけに頼らないことが原則です。

土木学会コンクリート委員会ニュースレター：非破壊試験の現状と衝撃弾性波法の適用事例

打音調査と衝撃弾性波法の現場での使い分け判断基準

打音調査と衝撃弾性波法は、互いに代替し合うものではなく、目的・条件によって使い分けるものです。どちらを使うべきかを誤ると、必要な欠陥を見逃したり、逆に過剰なコストをかけることになります。

打音調査が適しているケースは、広い面積を短時間でスクリーニングしたい場合です。たとえば、外壁タイル全面（面積にして500㎡以上）を初期チェックする際に、まず打音調査で「要注意エリア」を絞り込む使い方が効率的です。東京ドームのグラウンド面積（約13,000㎡）のような広大な面積でも、熟練の打音検査員なら1日で概要把握が可能です。

衝撃弾性波法が適しているケースは、打音調査で異常が疑われた箇所の精密診断、または深さ方向の情報が必要な場合です。橋梁床版の内部損傷評価、トンネル覆工コンクリートの空洞調査、RC造建物の深部剥離確認などが代表的です。これが基本です。

コスト面では、打音調査の実施費用は1㎡あたり500〜2,000円程度が相場ですが、衝撃弾性波法は機器のレンタルや解析費用を含めると1㎡あたり3,000〜8,000円程度になることが多いです。同じ100㎡の調査でも、50万円以上の差が生じることがあります。痛いですね。

そのため現場実務では「打音で広く、弾性波で深く」という二段階アプローチが費用対効果の観点から合理的です。国土交通省のインフラ長寿命化行動計画でも、この段階的な調査手順が推奨されています。段階的な調査が条件です。

衝撃弾性波法の測定機器・手順と現場導入時の注意点

衝撃弾性波法を現場で実施するには、インパクトハンマー（打撃器）、加速度センサーまたは変位センサー、データロガー、解析ソフトウェアという4つのコンポーネントが基本セットです。国内では日本非破壊検査協会（JSNDI）認定の機器が信頼性の指標になります。

測定手順は、まず測定グリッドを設定（通常50〜100cm間隔）し、各測定点でハンマーを打撃してセンサーで波形を収録します。収録した波形をFFT（高速フーリエ変換）解析にかけ、周波数スペクトルのピーク位置から欠陥深さを計算します。これが一連の流れです。

注意点として、センサーとコンクリート表面の接触状態が測定精度に大きく影響します。表面の汚れや凹凸がある場合は、グラインダーで軽く研磨し、接触媒体（カップリンググリース）を使って密着させる必要があります。接触不良は必須の確認事項です。

また、解析に使うコンクリートのP波速度は事前にキャリブレーション測定で求めることが精度向上の鍵です。一般的なコンクリート（設計基準強度Fc=30N/mm²程度）では約4,000m/sですが、劣化が進んだ部材では3,000m/s以下に低下することもあります。劣化コンクリートは速度が下がります。

現場導入を検討する際は、機器の購入（200〜500万円程度）よりも、まず専門調査会社への外注から始めるケースが多いです。自社で機器を持つ場合でも、操作・解析の習熟には最低でも20〜30件程度の実績経験が必要とされています。習熟にかかる時間は無視できません。日本非破壊検査協会が実施するIE法技術者講習を修了していると、発注者側からの信頼性も高まります。

日本非破壊検査協会（JSNDI）：資格・認定制度一覧（衝撃弾性波法関連の技術者資格情報）

打音調査・衝撃弾性波法の結果を補修設計に活かす独自視点

打音調査や衝撃弾性波法で欠陥を「発見すること」は目的の半分にすぎません。多くの現場で見落とされがちなのが、検査結果を補修設計の優先順位付けに定量的に反映させるプロセスです。これは意外と見落とされがちです。

欠陥を検出した後、補修の緊急度を判断する際には「欠陥の深さ」「欠陥の面積」「構造上の位置」「荷重状態」の4つを掛け合わせたリスクマトリクスを作成することが有効です。衝撃弾性波法が提供する「深さ」と「面積」の定量データは、このマトリクスの精度を飛躍的に高めます。つまり、検査データが補修費用を左右します。

実際に、ある自治体が管理する橋梁群の維持管理計画において、打音調査のみの結果で補修優先順位を決定していた時期と、衝撃弾性波法のデータを加えた時期を比較したところ、補修費用の無駄を約25%削減できたという事例があります。約25%の削減は大きな成果です。

また、検査結果のデータ管理にBIM（建築情報モデリング）を活用する事例も増えています。測定グリッド座標と欠陥深さ・面積データをBIMモデルに紐付けることで、竣工後10年・20年の維持管理コストシミュレーションが可能になります。これは使えそうです。

補修材料の選定においても、衝撃弾性波法のデータは役立ちます。たとえば、剥離深さが3cm以内であれば表面含浸材や断面修復材で対応できますが、5cm以上の深部空洞には注入工法や充填工法が必要になります。深さデータがあることで材料選定の誤りを防ぎ、材料費の過不足を抑えられます。深さデータが補修の方向性を決めます。

補修工事後の品質確認検査にも衝撃弾性波法を活用することで、施工品質を客観的に証明できます。発注者への報告書に検査前・後の波形データを添付することは、クレームリスクの低減と信頼構築につながります。アフター検査も習慣にしておくべき工程です。

国土交通省 道路局：橋梁定期点検要領（令和4年改訂版）−非破壊検査の活用指針を収録）

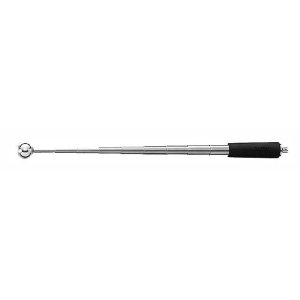

打診棒 伸縮 持ち運び コンパクト 外壁検査用工具 外壁 検査用 工具 建築調査 打音診断 改修 打音診断棒 打診 点検 打音調査 劣化診断 伸縮式 梁 柱 打診棒ミニ 土牛 土牛産業 DOGYU 4962819013908
