四方弁はエアコンのどこにある？仕組みと故障対応を完全解説

四方弁はエアコンのどこにある？仕組みと故障・修理を解説

四方弁の本体交換は、修理費用が最大17万円になり、エアコン買い替えより高くつく場合があります。

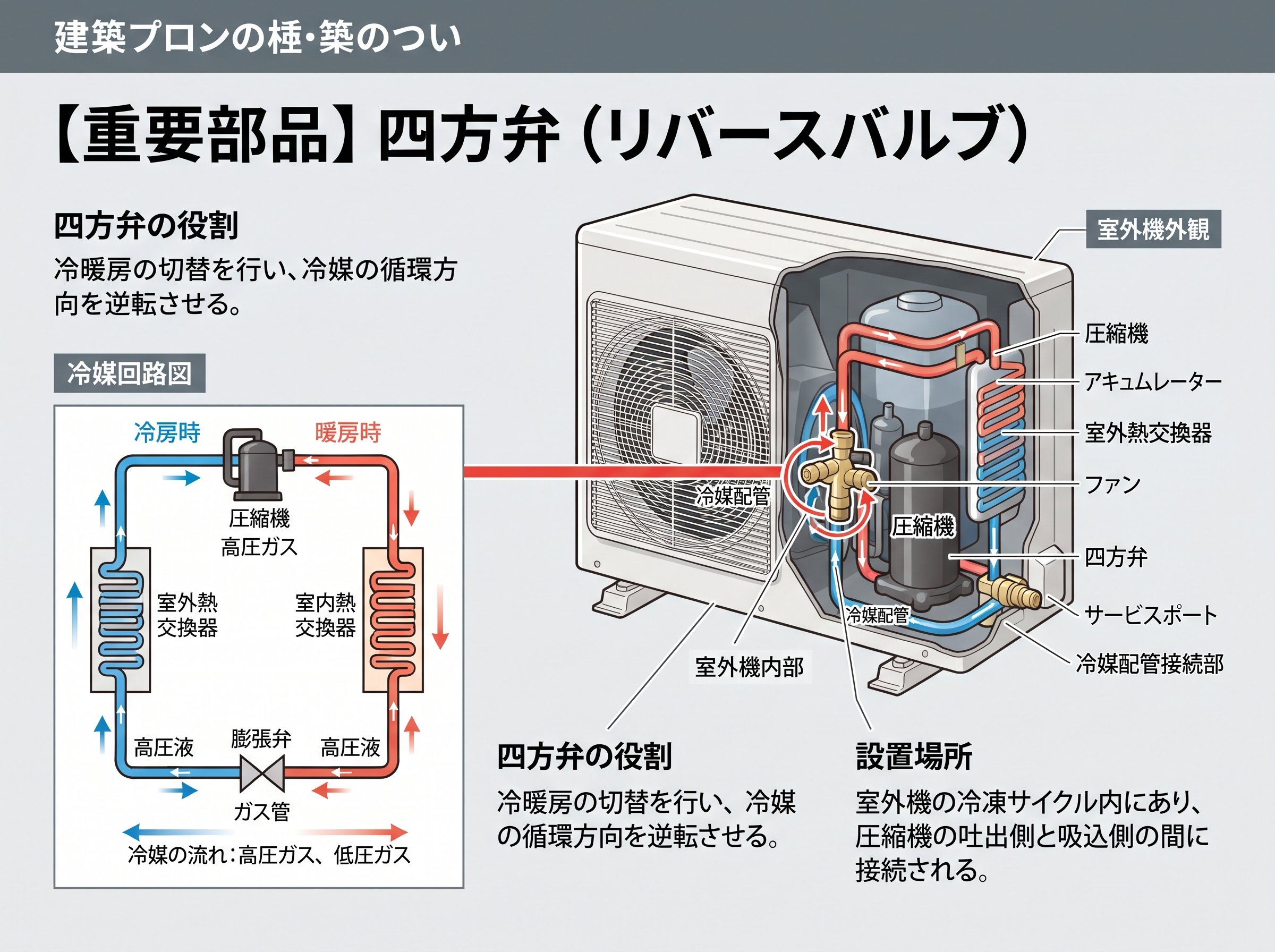

四方弁はエアコンのどこに設置されているか

四方弁は「室外機の内部」に設置されています。室内機には存在しません。これが大前提です。

室外機のカバーを外すと、内部には圧縮機（コンプレッサー）・熱交換器・膨張弁・四方弁という主要部品が収まっています。四方弁はそのなかで、コンプレッサーのすぐ隣、配管が集中しているエリアに取り付けられています。外観は長さ10〜15cm程度の金属管で、4本の冷媒配管が接続されているのが特徴です。「四方弁」という名前のとおり、4つの方向に配管が分岐している形状をしており、一度見ると直感的に理解しやすい部品です。

冷房専用機（クーラー専用タイプ）には四方弁がついていません。これは意外と見落とされがちな点です。四方弁は、冷房と暖房の両方を切り替える必要があるヒートポンプ型エアコン（冷暖房兼用機）にのみ搭載されています。建築現場で「四方弁がない機種」の修理依頼を受けた際、「冷房専用機か暖房兼用機か」を最初に確認することが正確な診断につながります。

また、業務用パッケージエアコンの場合も基本的に同様で、四方弁は室外ユニットの内部に納まっています。マルチ型（複数室内機対応型）の大型システムでも同様の位置関係です。つまり「四方弁はどこ？」と問われたら、「室外機の中、コンプレッサーの近く」と即答できるようにしておくと現場でも役立ちます。

参考：四方弁の設置場所と役割について、エアコン設計者が詳しく解説しています。

エアコンの仕組みを現役のエアコン設計者が図を使ってわかりやすく解説 – Rakunalog

四方弁の仕組みと冷媒の流れ：冷房・暖房の切り替え原理

四方弁の役割をひと言で言えば、「冷媒ガスの流れ方向を切り替える弁」です。

エアコンが冷房と暖房の両方を実現できる理由は、この四方弁による冷媒の流れ方向の切り替えにあります。冷房時は、室外機の熱交換器が「放熱側（コンデンサー）」として働き、室内機の熱交換器が「吸熱側（エバポレーター）」として機能します。暖房時はその逆で、室外機の熱交換器が外気から熱を吸収し、室内機の熱交換器が室内に熱を放出します。つまり、室内機と室外機の「役割そのものが入れ替わる」のです。

四方弁はこの切り替えを、内部のスライドバルブが動くことで実現しています。電磁コイルに電気を通すとコイルが磁場を発生させ、パイロット弁が動き、その圧力差でメインバルブが切り替わる仕組みです。

ここで建築設備の知識として重要なのが「暖房時に通電、冷房時は無通電」という点です。多くのエアコンでは、暖房運転時に電磁コイルへ通電して暖房ポジションに切り替え、冷房時は電気を流さずデフォルトのポジション（冷房側）で動作する設計になっています。これは「フェイルセーフ」の考え方によるもので、停電や断線が起きても冷房側に戻るよう設計されています。

| 運転モード | 電磁コイル | 冷媒の流れ |
|---|---|---|
| 冷房・除湿 | 無通電（OFF） | 室外機→凝縮→膨張→室内機→蒸発 |
| 暖房 | 通電（ON） | 室内機→凝縮→膨張→室外機→蒸発 |
| 霜取り運転 | 無通電（OFF） | 冷房サイクルと同様 |

霜取り運転時も冷房サイクルと同じ流れになる点が、現場でよく疑問になるポイントです。寒冷地で暖房運転中に一時的に冷たい風が出るのは、霜取りのために四方弁が自動で冷房側に切り替わっているためで、故障ではありません。つまり冷媒回路が基本です。

参考：冷房・暖房のサイクルを詳しく解説した記事です。四方弁の動作をビジュアルで確認できます。

エアコンの四方弁とは？仕組みや構造と故障原因について解説 – DENKI110

四方弁の故障症状と正確な診断方法

四方弁が故障したときの代表的な症状は3つです。

まず、「暖房にしているのに冷たい風が出る」「冷房にしているのに温かい風が出る」という冷暖切り替え不良があります。これは四方弁の固着が原因で、内部のスライドバルブがどちらか一方のポジションから動かなくなった状態です。次に、「エラーコードの表示」があります。三菱・ダイキン・パナソニックなど各メーカーのエアコンには、四方弁の動作異常を検知するエラーコードが搭載されており、運転開始直後や切り替え時に検出されます。三つめが「冷暖房の効きが急激に悪くなる」ことで、完全固着前の初期段階ではこの症状から始まることが多いです。

診断の手順は次のとおりです。

1. 強制冷房運転を実施する（各機種の説明書で確認）
2. 運転開始時に「カチッ」という四方弁の切替音があるか確認
3. 冷房サイクルが正常に動作するか確認（配管温度のチェック）
4. 電磁コイルの抵抗値をテスターで測定（100V機種で40〜400Ω程度が目安）
5. 基板からの電圧が正しく出ているか確認

コイル自体の抵抗値が正常でも、基板からの信号電圧が出ていない場合は基板側の問題です。逆にコイルが断線していればコイル単体の交換で済む場合があります。青空設備のメモによると、日立の一部機種（R-DC35）では「通電開始と10秒後の2回、カチッという音がする」仕様で、この10秒間が電圧測定のタイミングとなるなど、メーカーや機種によって診断手順が異なります。現場で急いで判断する前に、メーカーのサービスマニュアルを確認するのが確実です。

また、四方弁の固着については「叩くと一時的に動く」ことがあるという現象が知られています。これは応急的な対処にはなりますが、根本的な修理ではないため、再発前に正式な部品交換を行うことが必要です。

参考：四方弁の故障判定と膨張弁診断の実践的な手順が詳しく載っています。

エアコンの膨張弁と四方弁の故障判定と修理 – 青空設備

四方弁の修理・交換費用の相場と修理か買い替えかの判断基準

四方弁の修理費用は、故障している部品によって大きく変わります。これが原則です。

故障箇所が「電磁コイル」であれば、部品代と作業費を含めて1万〜3万円程度が相場です。一方、四方弁の「本体」が故障・固着している場合は、メーカー修理で8万〜17万円程度になります。家庭用エアコンの新品価格が10万〜15万円台であることを考えると、本体交換になった場合は「修理より買い替えのほうがトータルで安い」ケースも十分あります。

| 故障箇所 | 修理費用の目安 |
|---|---|
| 電磁コイルのみ | 10,000円〜30,000円 |
| 四方弁本体 | 80,000円〜170,000円 |

修理か買い替えかを判断する目安は「使用年数10年」です。10年以上経過しているエアコンは、他の部品（コンプレッサー・基板・膨張弁）も劣化が進んでいる可能性が高く、四方弁を修理してもすぐ別の箇所が壊れるリスクが高まります。そのような場合は、省エネ性能の高い最新機種への買い替えを検討したほうが、電気代の削減も含めてトータルコストが低くなることが多いです。

なお、購入から5年以内であれば「冷媒回路」はほとんどのメーカーで保証対象となっています。四方弁は冷媒回路の一部にあたるため、保証期間内であれば無償修理が可能です。修理を依頼する前に保証書と購入日を確認することを忘れずに行いましょう。建築業者として施主から相談を受けた際も、この「5年保証の確認」を最初のステップとして案内することで、余計な出費を防ぐことができます。

参考：四方弁の修理費用と買い替えの判断基準について実例を交えて解説しています。

エアコンの修理費用はいくら？損しない依頼先の選び方と費用相場 – ライフテックス

四方弁修理で見落とされがちなフロン排出抑制法の義務と罰則

四方弁の本体交換では、冷媒回路を開放するため冷媒ガスの回収が必要になります。これが重要なポイントです。

フロン排出抑制法（改正フロン法）では、業務用エアコンの整備にあたって冷媒を充填・回収する場合は、「第一種フロン類充填回収業者」に委託しなければならないと定めています。自社所有の機器であっても、第一種フロン類充填回収業者の登録がなければ冷媒の充填ができません。現場でよく見られる違反として「漏えいを発見したが生産・工期の都合で修理せずに冷媒を追加充填した」というケースがあります。

🚨 フロン排出抑制法の主な罰則（2020年改正）

| 違反内容 | 罰則 |
|---|---|
| みだりにフロンを放出した | 1年以下の懲役または50万円以下の罰金 |
| 冷媒を回収せず廃棄した | 50万円以下の罰金 |
| 点検義務・記録保管違反 | 50万円以下の罰金 |
| 回収依頼書を交付せず廃棄 | 30万円以下の罰金 |

2020年の法改正により「直接罰」が導入され、行政指導などのプロセスを経ずに即座に罰則が科されるようになっています。建築業者として施工管理を担当する場合や、建設時のエアコン設置・既存機の入れ替えを手がける場合には、この点を施主や下請け業者と共有しておく必要があります。

業務用エアコン（50kW以上）については定期点検の義務も発生します。50kW以上の機器には「1年に1回以上」の専門業者による定期点検が必要で、記録は機器廃棄後も3年間の保存義務があります。建築設備の施工後に施主へ引き渡す際は、これらの点検義務についても適切に説明することが、クレームや法的トラブルを防ぐうえで重要です。

参考：フロン排出抑制法の違反事例と罰則について詳しく解説されています。

【ダイキン】フロン排出抑制法違反のよくあるケースと罰則 – ダイキン工業

【建築業従事者向け】四方弁の独自視点：施工精度が四方弁の寿命を左右する理由

四方弁の故障原因として「内部への異物混入」がありますが、この異物は施工時に配管内に入り込むケースが少なくありません。これは現場視点で特に重要な事実です。

冷媒配管の施工時に配管内部に残った切りくず・バリ・水分・窒素以外のガスなどが、運転後に冷媒と一緒に循環します。これらが四方弁内部のスライドバルブや、微細な隙間に詰まることで固着が起きる場合があります。特に施工直後から数年以内に四方弁のトラブルが起きた案件では、施工品質の問題が原因として疑われることがあります。

フレア加工のバリや銅粉が配管内に残ることは、四方弁だけでなく膨張弁・コンプレッサーにも悪影響を与えます。施工時のポイントは次のとおりです。

• 配管切断後は必ず切り口のバリを丁寧に除去し、銅粉が配管内に入らないよう養生する
• フレア加工は清潔な状態で行い、フレア面に油分・異物を付着させない
• 配管接続前に窒素ガスによるブローを実施し、内部の異物を排除する
• 真空引きは規定時間をしっかり確保し、水分の完全除去を徹底する
• 施工完了後は気密試験を行い、冷媒回路内の異常がないことを確認する

真空引きの時間短縮は工期を優先する現場でよく起きますが、水分が配管内に残ったまま運転すると、冷媒の劣化・弁の腐食・スラッジ（泥状の汚れ）の発生につながります。スラッジが四方弁内に堆積すると、弁が固着して冷暖房の切り替えができなくなります。10年後に「四方弁故障」と診断された案件が、実は新規施工時の施工不良に起因していたというケースは珍しくありません。

施工品質の確保は、竣工後の長期的なクレームリスクを低減するという観点でも重要です。建築業従事者として、この「施工精度と四方弁寿命の関係」を意識しておくことは、他の現場よりも品質の高い仕事として差別化につながります。
