油圧ジャッキの種類と選び方完全ガイド

油圧ジャッキの種類と特徴

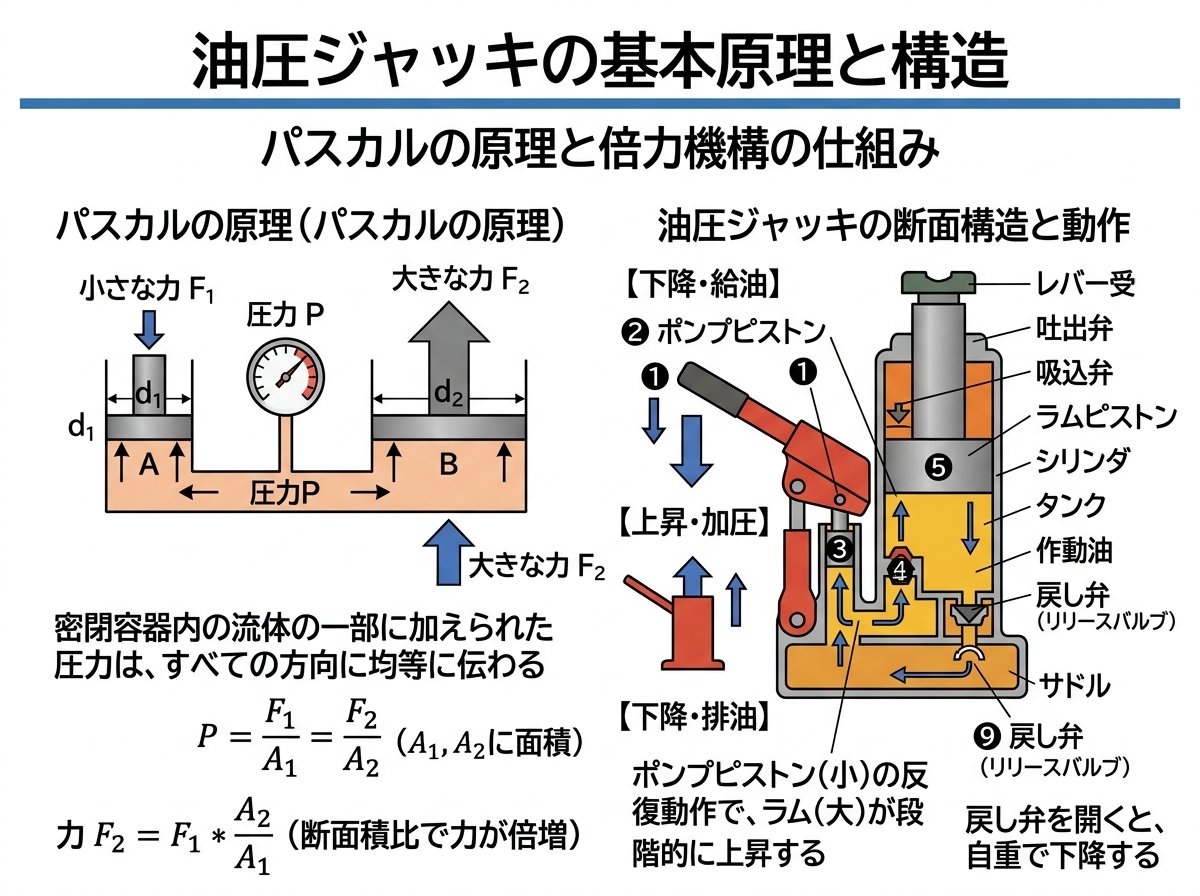

油圧ジャッキの基本原理と構造

油圧ジャッキは、パスカルの原理とテコの原理を巧みに組み合わせた機械装置です。この原理により、小さな力を大きな力に変換することができ、重量物を効率的に持ち上げることが可能になります。



油圧ジャッキの基本構造は、以下の主要部品から構成されています。

• シリンダー：油圧を受けてラムが上下運動する部分
• ラム：実際に荷重を支える可動部分
• ポンプ：手動または電動で油圧を発生させる装置
• タンク：作動油を貯蔵する容器
• チェック弁：油の逆流を防ぐ安全装置

作動原理は、レバーハンドルを操作することでプランジャーピストンが上下し、タンク内の油を吸込チェック弁から吸い上げます。その後、吐出チェック弁から油を送り出し、その圧力でシリンダー内のラムが上昇する仕組みです。



外壁塗装現場では、足場材料や重い塗装機材を扱う際に、この原理を理解していることで安全で効率的な作業が可能になります。特に密閉容器内の液体は、形状に関係なく同じ強さで圧力が伝わるパスカルの原理により、小型のジャッキでも大きな揚力を発揮できるのです。



ポンプ一体型油圧ジャッキの特徴

ポンプ一体型油圧ジャッキは、シリンダー・タンク・ポンプが一体構造になった最も一般的なタイプです。このタイプは「ボトルジャッキ」とも呼ばれ、縦型の円筒形状が特徴的です。



主な特徴：

• コンパクト設計：持ち運びやすく、現場での移動が楽
• 簡単操作：レバーハンドルの上下運動だけで操作可能
• 高い信頼性：構造がシンプルで故障が少ない
• 経済性：比較的安価で入手しやすい

建設現場や外壁塗装作業では、3トンから30トンクラスの製品が一般的に使用されます。特に外壁塗装現場では、足場の水平調整や重い材料の一時的な支持に重宝されています。



使用温度範囲は通常-20℃から45℃程度で、屋外作業の多い外壁塗装業界でも年間を通じて安心して使用できます。ただし、設置面が不安定な場所では使用を避け、必ず平坦で硬い地面に設置することが重要です。



メンテナンスは定期的な作動油の点検・交換が必要で、推奨されるISO VG15グレードの作動油を使用することで、長期間の安定した性能を維持できます。



パンタグラフ式油圧ジャッキの用途

パンタグラフ式油圧ジャッキ（シザーズジャッキとも呼ばれる）は、電車の屋根にあるパンタグラフのようなひし形構造が特徴です。ひし形部分の折りたたみ機構により、コンパクトな収納と安定した作業面を両立させています。



構造的特徴：

• ひし形フレーム：X字型に組まれた支持構造で安定性が高い
• 油圧シリンダー：フレームの伸縮を制御する駆動部
• ワイドベース：広い設置面積で転倒リスクを軽減

外壁塗装現場での主な用途は以下の通りです。
🎯 高所作業用リフト
低層建物の外壁塗装において、作業員と材料を安全に上昇させる移動式足場として活用されています。最大荷重1トンクラスの製品では、作業員2名と塗装材料を同時に持ち上げることが可能です。



🔧 足場調整作業
不整地での足場設置時に、水平レベルの調整や一時的な支持として使用されます。特に傾斜地での外壁塗装工事では、パンタグラフ式の安定性が重要な役割を果たします。



使用時の注意点として、安定した場所への設置が必要不可欠です。また、横方向への使用時は油量の関係で揚程が50-70%程度に制限されるため、作業計画時に考慮する必要があります。



価格帯は3,000円前後とリーズナブルで、多くの車両に標準装備として搭載されているため、緊急時の応急処置にも対応できる利便性があります。



フロア型油圧ジャッキの選び方

フロア型油圧ジャッキ（ガレージジャッキ）は、低い姿勢から車両や重量物を持ち上げる際に最適な水平型設計が特徴です。外壁塗装業界では、作業車両のメンテナンスや足場材料の運搬時に重要な役割を果たします。



選定時の重要ポイント：
📊 容量別用途分類

容量	主な用途	適用車種
1-2トン	軽自動車・普通車	作業用軽トラック
2-3トン	中型車・ミニバン	材料運搬車
3トン以上	大型車・重機	足場運搬トラック

🔧 機能的特徴
最新のフロア型ジャッキには、作業効率を向上させる様々な機能が搭載されています。

• ツインピストン機構：作業スピードの向上
• スピードリフト機構：フットペダルでの迅速なジャッキアップ
• 静音ホイール：現場での騒音対策
• クッション付ハンドル：車両への傷つき防止

外壁塗装現場では、特に静音性能が重要です。住宅街での作業が多いため、樹脂コートホイールを採用した製品を選択することで、近隣への騒音配慮が可能になります。



安全性の確保
フロア型ジャッキ使用時は、必ずジャッキスタンドとの併用が必要です。ジャッキのみでの作業は重大な事故につながる危険性があるため、安全第一の作業手順を徹底することが求められます。



サドル部分にはパッド付きの製品を選択し、車両のジャッキポイントを傷つけないよう配慮された設計の製品を選ぶことも重要なポイントです。



外壁塗装現場での油圧ジャッキ活用法

外壁塗装業界における油圧ジャッキの活用は、単純な車両整備だけでなく、現場特有の様々な課題解決に貢献しています。特に住宅密集地や狭小地での作業では、従来の重機では対応困難な状況で威力を発揮します。



🏗️ 足場設営での活用技術
不整地での足場設営において、油圧ジャッキは水平レベルの確保に欠かせない工具です。特に傾斜地や軟弱地盤では、以下の手法が効果的です。

• 基礎調整作業：足場の支柱基部にジャッキを配置し、微細な高さ調整を実施
• 荷重分散：大型の敷板と組み合わせて、軟弱地盤での沈下を防止
• 臨時支持：強風時の足場補強や、解体時の安全確保

🎨 塗装機材の位置調整
大型の塗装機械や材料の精密な位置決めにも油圧ジャッキが活用されています。
高圧洗浄機の設置：重量のある高圧洗浄機を最適な作業高さに調整し、作業効率を向上させます。特に2階建て住宅の外壁洗浄では、機械の高さ調整により配管の取り回しを最小限に抑えることができます。
材料リフト代替：狭小地でクレーンや材料リフトが使用できない現場では、油圧ジャッキを活用した手動リフトシステムを構築することで、重い塗料缶や足場材を安全に上階まで運搬できます。
⚡ 緊急時対応での重要性
外壁塗装現場では、予期せぬトラブルへの迅速な対応が求められます。

• 作業車両の緊急整備：現場でのパンク修理やタイヤ交換
• 足場の応急補修：台風後の足場点検・調整作業
• 重量物の一時移動：近隣からの苦情対応での機材移設

現場での油圧ジャッキ使用時は、必ず作業前点検を実施し、作動油の量・汚れ・漏れがないことを確認することが重要です。また、軟弱地盤では必ず敷板を使用し、ジャッキの沈み込みを防ぐ安全対策を講じる必要があります。



定期的なメンテナンス記録の管理により、現場での突然の故障を予防し、工期遅延のリスクを最小限に抑えることができます。特に外壁塗装業界では、顧客への影響を考慮した計画的な機材管理が事業成功の重要な要素となっています。
