JIS B 1111のネジ　十字穴付小ねじ規格完全解説

JIS B 1111のネジ規格詳細解説

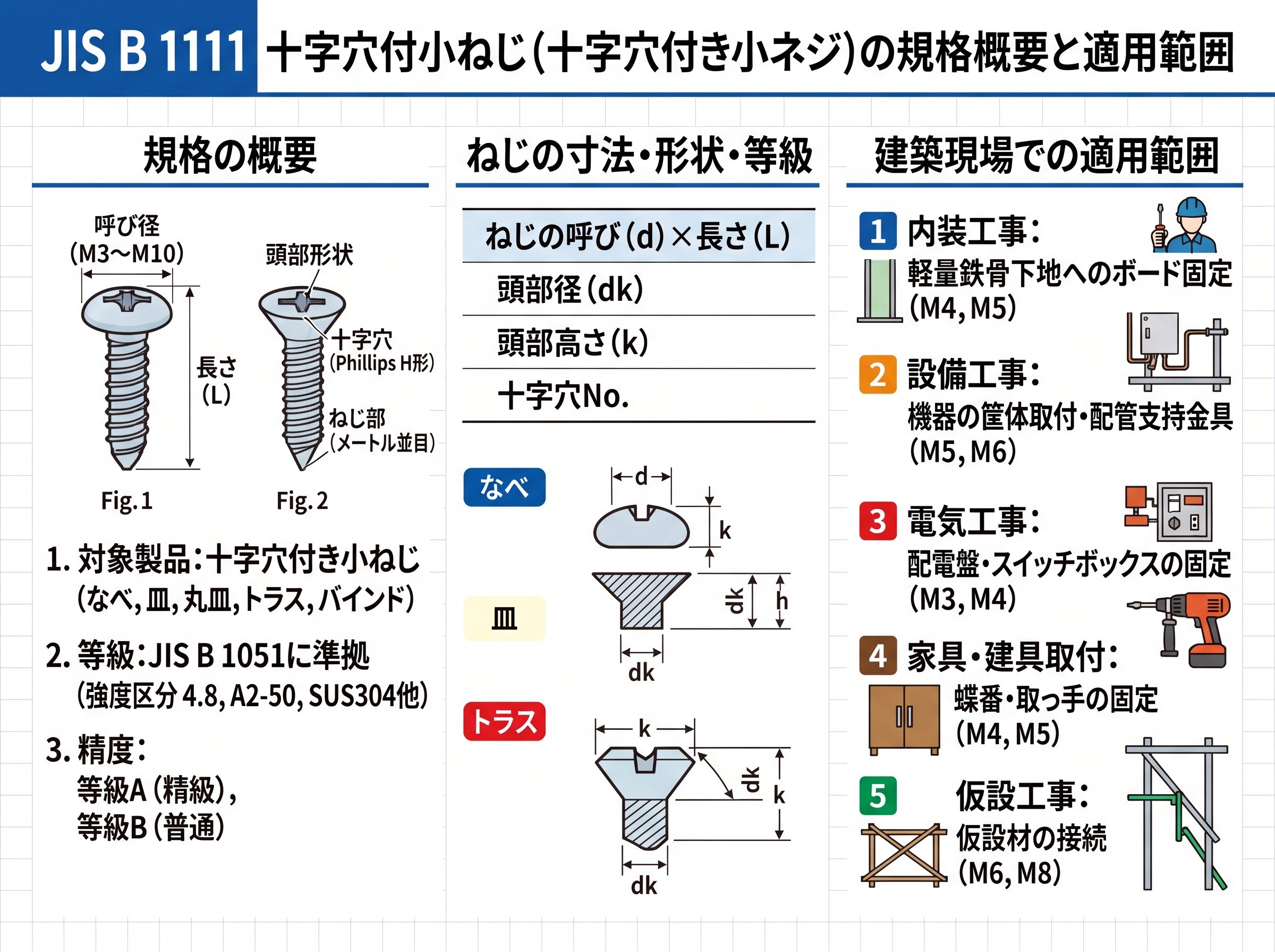

JIS B 1111のネジ規格概要と適用範囲

JIS B 1111は、日本で最も広く使用される十字穴付き小ねじの規格です。2017年の改正により、従来のJIS B 1111:2006から内容が更新され、現在の工業標準化法第19条第1項に基づくJISマーク表示認証に対応しています。
この規格は、一般に用いる鋼製の十字穴付き小ねじ（鋼小ねじ）とステンレス鋼製の十字穴付き小ねじ（ステンレス小ねじ）の両方を対象としています。建築業界では構造材の接合、製造業では機械部品の組み立てに欠かせない基本的なファスナーとして位置づけられています。
💡 規格の重要性

• ✅ 品質保証の基準となる国家規格
• ✅ 互換性確保による調達コスト削減
• ✅ 安全性と信頼性の担保

JIS B 1111のネジ頭部形状種類と特徴

JIS B 1111では、頭部の形状によって5つの種類に区分されています：
主要な頭部形状

• なべ小ねじ：最も一般的で汎用性が高く、頭部に厚みがありドライバーとしっかりかみ合う
• 皿小ねじ：上面が平らで座面が円錐形、埋め込み用途に最適
• 丸皿小ねじ：皿小ねじの変形で、見た目の美しさを重視する場面で使用
• トラス小ねじ：頭部径が大きく低い形状で、薄板材への固定に適している
• バインド小ねじ：円筒形の頭部で、電気機器の端子接続に使用

これらの中でも、なべ小ねじは「ねじの代名詞」と呼ばれるほど使用頻度が高く、パソコン、自転車、電気機器など身近な製品に幅広く使用されています。

JIS B 1111のネジ十字穴規格と材質区分

十字穴の種類は、H形（Phillips型）とZ形（JIS型）の2種類が規定されています。H形は国際的に広く使用される標準的な十字穴で、Z形は日本独自の規格として開発されました。
材質区分と強度区分

• 鋼製小ねじ：SWCH材を基本とし、強度区分により分類
• ステンレス小ねじ：SUS XM7（A2-50相当）が標準
• 黄銅小ねじ：C2700W材による非磁性・導電性重視用途

十字穴の番号は、ねじの呼び径に応じて0番から設定されており、一般的なJIS B 1111では1番から記載されています。M2以下の精密用途では0番小ねじ（マイクロネジ）が使用されます。
🔍 意外な事実
十字穴付きねじの歴史は1930年代のアメリカで始まり、自動車産業の大量生産ニーズから生まれました。日本では戦後復興期に導入され、JIS規格として体系化されたのです。

JIS B 1111のネジ製造ロット番号表示制度

2017年改正のJIS B 1111では、製造ロット番号の表示が義務化されました。これは品質管理の向上と不具合時のトレーサビリティ確保を目的としています。
表示必要事項

• ⭐ 規格名称（JIS B 1111の明示）
• ⭐ 十字穴の種類（H形・Z形の別）
• ⭐ ねじの呼び×呼び長さ
• ⭐ 機械的性質（強度区分・材質区分）
• ⭐ 製造業者名または略号
• ⭐ 製造ロット番号（バーコード表示可）

この制度により、建設現場や製造ラインでの品質問題発生時に、迅速な原因究明と対策が可能となりました。製造業者は登録商標を略号として使用することが推奨されており、ブランド保護にも配慮されています。

検査項目と品質保証
十字穴の検査はJIS B 1012に基づき、ゲージ沈み深さと食い付き検査が実施されます。特に食い付き検査では、小ねじが自重によって脱落しないことが要求され、実用性を重視した規格となっています。

JIS B 1111のネジ建築業界での実践的活用法

建築業界におけるJIS B 1111のネジの活用は、構造材の接合から仕上げ工事まで多岐にわたります。特に木造建築では、金物接合部分や設備機器の取り付けで重要な役割を果たしています。

建築現場での選定ポイント

• 📐 荷重条件：引張・せん断応力に応じた強度区分の選択
• 🌧️ 環境条件：屋外使用時のステンレス材質選定
• 🔧 作業性：十字穴番号とドライバーサイズの適合確認
• 💰 コスト管理：必要最小限の性能による材料費最適化

意外な応用事例
近年注目されているのが、免震構造における制振ダンパーの取り付けです。JIS B 1111のステンレス小ねじは、長期間の耐久性と点検時の取り外し容易性から、重要構造部材の補助的固定に採用されています。

また、BIM（Building Information Modeling）との連携により、ねじ1本単位での数量管理と品質履歴の記録が可能となり、建築物のライフサイクル全体を通じた品質管理の新たな手法として注目されています。

🏗️ プロフェッショナルTips
建築現場では、ねじの締め付けトルクが構造安全性に直結します。JIS B 1111のねじでは、材質と十字穴番号に応じた適正トルク値の管理が、長期耐久性確保の鍵となります。
