中性化深さの計算と速度係数を正しく理解する方法

屋内コンクリートは屋外より中性化が最大3倍速く進み、知らずにいると鉄筋腐食の見落としで損害賠償リスクが生じます。

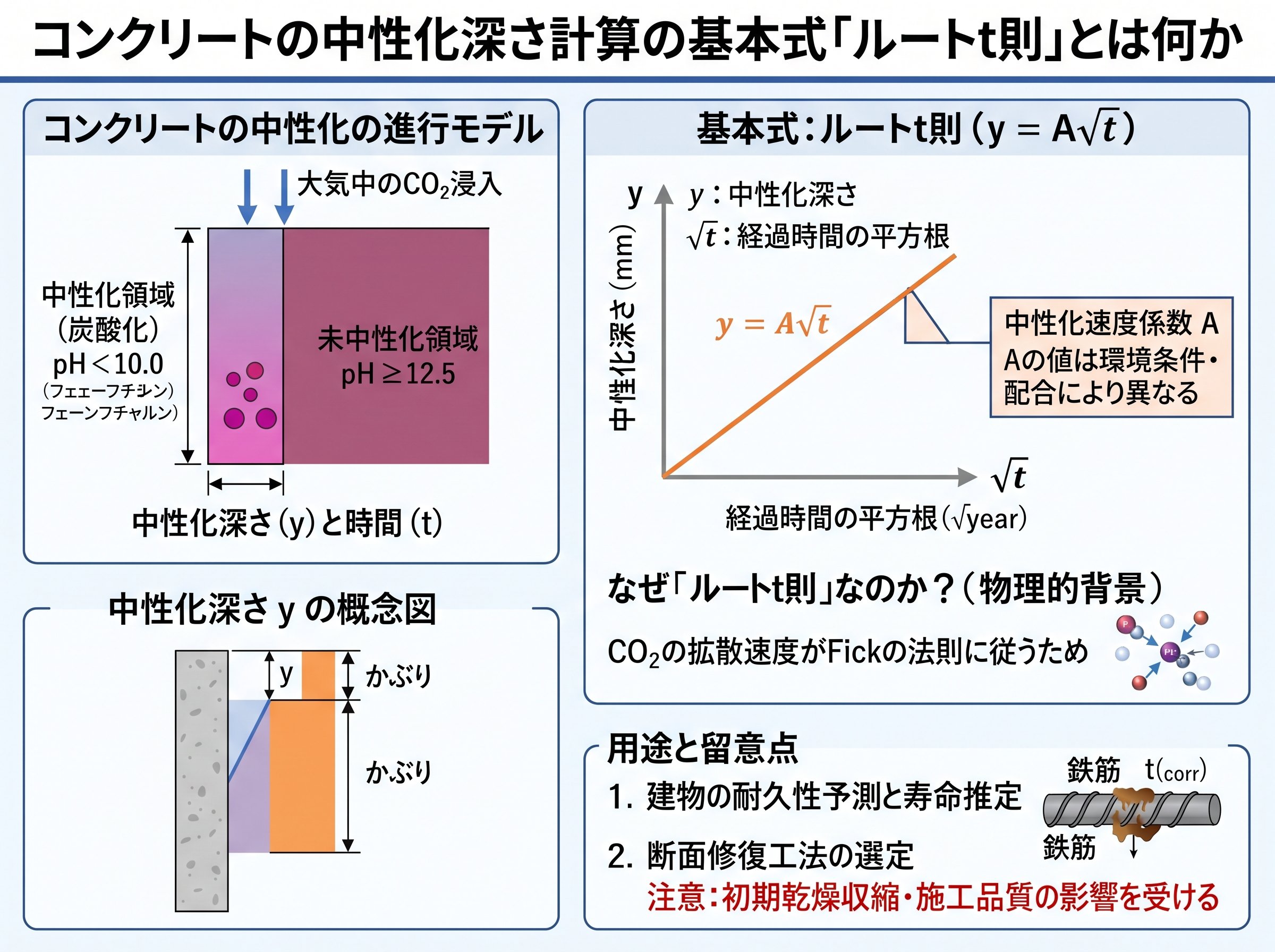

中性化深さ計算の基本式「ルートt則」とは何か

コンクリートの中性化は、空気中の二酸化炭素（CO₂）がコンクリート内部に侵入し、強アルカリ性（pH12〜13）だったコンクリートのpHを低下させる現象です。この劣化が進むと、鉄筋を守っている不動態被膜が破壊され、鉄筋腐食が始まります。これが建物の耐久性を損なう根本的なメカニズムです。

中性化深さの推定には、世界的に広く使われている「ルートt則（√t則）」が用いられます。式は以下のとおりです。

C = A√t

ここで、C は中性化深さ（mm）、t は経過年数（年）、A は中性化速度係数（mm/year⁰·⁵）です。つまり基本式はシンプルです。

この式が意味するのは、中性化深さは時間の平方根に比例して深くなるという点です。たとえば、Aを3.0とすると、経過10年でC＝3.0×√10≒9.5mm、経過40年でC＝3.0×√40≒19.0mmとなります。年月が経つほど深さの増加ペースが緩やかになる、という直感に合った挙動を示します。

重要なのは係数Aです。これはコンクリートの品質や環境条件によって大きく変動するため、Aをどう設定するかが計算精度の全てと言っても過言ではありません。

代表的な推定式として、以下の岸谷式があります。水セメント比（W/C）60%以下の場合は下記の形で表されます。

t = 7.2 / {R²（4.6X − 1.76）²} × C²

ここで、X は水セメント比、R は中性化比率（セメント種類・骨材・仕上げ材などの影響を示す係数）です。これを変形すれば中性化深さCを求める式になります。岸谷式以外にも白山式・依田式などが提案されています。現場では目的に応じて使い分けることが基本です。

参考として、一般社団法人コンクリートメンテナンス協会による中性化の詳しい解説はこちらです（劣化メカニズムや判定基準が整理されています）。

（1）中性化とは｜一般社団法人コンクリートメンテナンス協会

中性化深さ計算で使う「中性化速度係数A」の正しい選び方

中性化速度係数Aは、コンクリートの品質だけでなく、環境条件・仕上げ材の有無・セメントの種類など多くの要因で変動します。この値を正しく設定しないと、計算自体が実態とかけ離れたものになってしまいます。

まず水セメント比（W/C）との関係です。W/Cが大きいほどコンクリートの空隙が多くなり、CO₂が侵入しやすくなるため、中性化速度係数Aは大きくなります。逆にW/Cを小さく抑えた高品質なコンクリートはAが小さく、中性化が進みにくい状態になります。これが条件です。

次に環境条件による違いについて整理します。研究データ（日本コンクリート工学会）によると、環境区分ごとのAの傾向は次のとおりです。

環境区分	中性化速度係数Aの傾向
屋外・雨かかりあり	最も小さい（進行が遅い）
屋外・雨かかりなし	中程度
屋内	屋外雨かかりの2〜3倍大きい

屋内の方がCO₂濃度が高く、かつコンクリートが乾燥しやすいため、CO₂の拡散が進みやすい状態が続きます。これが屋内で中性化が速い理由です。

さらに、壁面の向きも影響します。国土交通省の調査によると、南面の中性化速度係数は北面の約1.1〜1.7倍、西面でも北面の1.1〜1.35倍になることが確認されています。日照・乾燥・風雨の違いが積み重なった結果です。意外ですね。

セメント種類によるAの違いも見逃せません。普通ポルトランドセメント（N）、高炉セメントB種（B）、フライアッシュセメントB種（F）を比べると、屋外雨かかり以外の環境では概ねN＜B＜Fの順でAが大きくなる傾向が報告されています。混合セメントはCO₂と反応するアルカリ分が少ないため中性化が速く進みやすい点を計算時に考慮することが必要です。

JASS5による設計では、打放し面（屋内・屋外共通）の圧縮強度と中性化速度係数の関係式が参照できます。現場ではこの関係式を土台にしつつ、仕上げ材や環境補正を加えてAを決定するのが実務上の標準的な流れです。

参考として、建築研究所による仕上塗材と中性化速度係数の関係をまとめた技術資料はこちらです（外装塗り仕上げによる中性化抑制効果の根拠として使えます）。

外装塗り仕上げと中性化速度係数の関係（建築研究所）

中性化深さ計算における仕上げ材の影響と中性化比率Rの使い方

「仕上げがあるから中性化は大丈夫」と考えている現場担当者は少なくありません。確かに仕上げ材には中性化抑制効果があります。しかし、その効果は永続的ではなく、経年劣化とともに急速に低下することが研究で明らかになっています。

仕上げ材の影響は、岸谷式の中性化比率R（中性化速度比率）で表現されます。Rは「仕上げ材あり」の中性化速度係数を「仕上げなし」の中性化速度係数で割った値です。Rが小さいほど仕上げ材の抑制効果が大きいことを意味します。

JASS5では、仕上げ材の種類ごとにR値の標準値が示されています。たとえばモルタル塗り・吹付けタイル・塗装仕上げなどでR値が異なり、透気性の低い仕上げほどRは小さくなります。これは使えそうです。

ただし問題があります。この効果は新築時のR値で計算してしまいがちですが、仕上げ塗材は紫外線・雨水・温度変化によって劣化し、実際の中性化抑制効果は時間とともに低下します。研究では、経年劣化した仕上げ材はRがほぼ1.0（仕上げなし相当）まで戻るケースも報告されています。

つまり既存建物の診断で仕上げ材のR補正をそのまま適用すると、中性化深さの計算値が実測値よりも小さくなり、補修時期を見誤るリスクがあります。実務では、経年数・仕上げ材の劣化状態を目視で確認したうえで、保守側のR値（または打放し相当）で計算する方が安全側の判断になります。

また、仕上げ材の効果はコンクリートのひび割れ部では機能しません。ひび割れ周辺は局所的に中性化が大幅に加速します。このため計算値はあくまで「均質状態の平均的な予測」であり、実測値（フェノールフタレイン試験等）との照合は欠かせません。

仕上げ材の状態	計算上の取り扱い（実務推奨）
新築・施工直後	JASS5のR値を適用
経年20年以上・劣化あり	R≒1.0（打放し相当）で保守的に計算
ひび割れ周辺	計算値を超える局所進行を想定・実測優先

参考として、国土交通省による既存RC建築物の仕上材と中性化速度係数の実測調査報告はこちらです（実建物での中性化速度比率の実測データが参照できます）。

仕上材を施した既存鉄筋コンクリート造建築物の鉄筋腐食抑制に関する調査（国土交通省）

中性化残りと鉄筋腐食判定：計算結果をどう評価するか

中性化深さの計算結果は、「中性化残り」によって評価します。中性化残りとは、かぶり厚さから中性化深さを差し引いた値のことです。

中性化残り = かぶり厚さ（mm） − 中性化深さC（mm）

コンクリート標準示方書（維持管理編）では、中性化残りが10mm以下になった時点が鉄筋腐食開始の判定基準とされています。これが判定の基準です。

たとえばかぶり厚さが30mmの柱で、計算により中性化深さが22mmと推定された場合、中性化残り＝30−22＝8mm。これは10mm以下なので、鉄筋腐食が始まっている可能性の高い状態と判断されます。かぶり厚さが「ハガキの横幅（約10cm）の約3分の1」程度しかない場合、数値の余裕がいかに小さいかがわかります。

診断の現場では以下の2点から評価することが一般的です。

• ① 計算による推定中性化深さ（予測値）と、かぶり厚さを比較する




• ② フェノールフタレイン溶液を用いた実測値（JIS A1152）と比較して、計算値が実態に合っているかを検証する

中性化が鉄筋位置に到達していると計算されても、実際に鉄筋が腐食しているかどうかは乾燥状態に大きく依存します。耐震診断基準の解説では「中性化が鉄筋位置まで到達していても鉄筋の発錆が認められない場合は雨水等の浸透を防止する対策を施すことで減点数をゼロとしてもよい」と記載されています。

つまり、屋内で乾燥した状態の部材では、中性化が鉄筋位置まで進んでいても実際の腐食は発生しにくい場合があります。これは知っておくと補修方針の合理化につながります。

一方で、屋外の雨かかり面は反対に「中性化の進行は遅いが、いったん中性化が鉄筋位置まで到達すると水分が供給されやすいため腐食速度が速くなる」という特性があります。屋内・屋外で対策の優先順位と内容が変わってくるため、計算結果だけでなく環境条件のセットで評価することが実務上の鉄則です。

補修が必要と判断される場合は、ひび割れ注入工法（CO₂遮断）・断面修復工法・再アルカリ化工法・電気防食工法などから、中性化の進行度と部位の環境に応じて選択します。診断報告書に中性化残りの数値と判定根拠を明記しておくことが、後の責任問題を避けるうえでも重要です。

参考として、岩倉市の公共施設における中性化試験の評価事例はこちらです（中性化残りの数値を使った鉄筋腐食時期の計算事例が確認できます）。

中性化試験の結果について（岩倉市 公共施設調査）

現場技術者が見落としがちな計算の落とし穴：独自視点での注意点

中性化深さの計算に慣れてくると、かえって見落としやすいポイントがあります。ここでは実務上の「計算の落とし穴」を整理します。

落とし穴①：「計算値」と「実測値」を混同する

推定式（ルートt則・岸谷式など）から求めた中性化深さはあくまで予測値です。実建物では材料のばらつき・施工精度・局所的なひび割れの影響で、計算値と実測値が大きくかけ離れることがあります。診断業務では、コア採取やドリル法によるフェノールフタレイン試験（JIS A1152）での実測値を必ず確認することが前提です。実測値が条件です。

落とし穴②：かぶり厚さの「設計値」を使ってしまう

中性化残りを計算する際に、設計図のかぶり厚さをそのまま使うと過大評価につながります。実際の施工では鉄筋の配置精度によってかぶり厚さが設計値から±10mm程度ずれることがあり、特に薄いかぶりの箇所では誤差が判定結果を逆転させます。電磁波レーダー法や電磁誘導法によるかぶり厚さの実測値と組み合わせるのが実務の基本です。

落とし穴③：「経過年数＝竣工からの年数」と思い込む

計算式の t（経過年数）は、コンクリートが外気にさらされ始めてからの年数です。竣工後すぐに仕上げ材が施工された部位では、仕上げ材が健全な期間は中性化の進行が大幅に抑制されており、実質的な「曝露開始時点」が施工後数年ずれる可能性があります。逆に言えば、仕上げ材が早期に劣化した建物では見かけの竣工年数よりも進行が速くなるリスクがあります。

落とし穴④：南面と北面を同じ係数で計算する

先述のとおり、南面は北面より中性化速度係数が1.1〜1.7倍大きくなるデータがあります。建物全体を同一のAで計算している場合、南面の部材で中性化が想定より大幅に進行している可能性があります。コアサンプルを採取する際は、面方位を変えて複数測定することが診断精度の向上につながります。

これらの落とし穴は、教科
