ダクターチャンネル規格選び方から設置まで

ダクターチャンネル規格の基本と選定

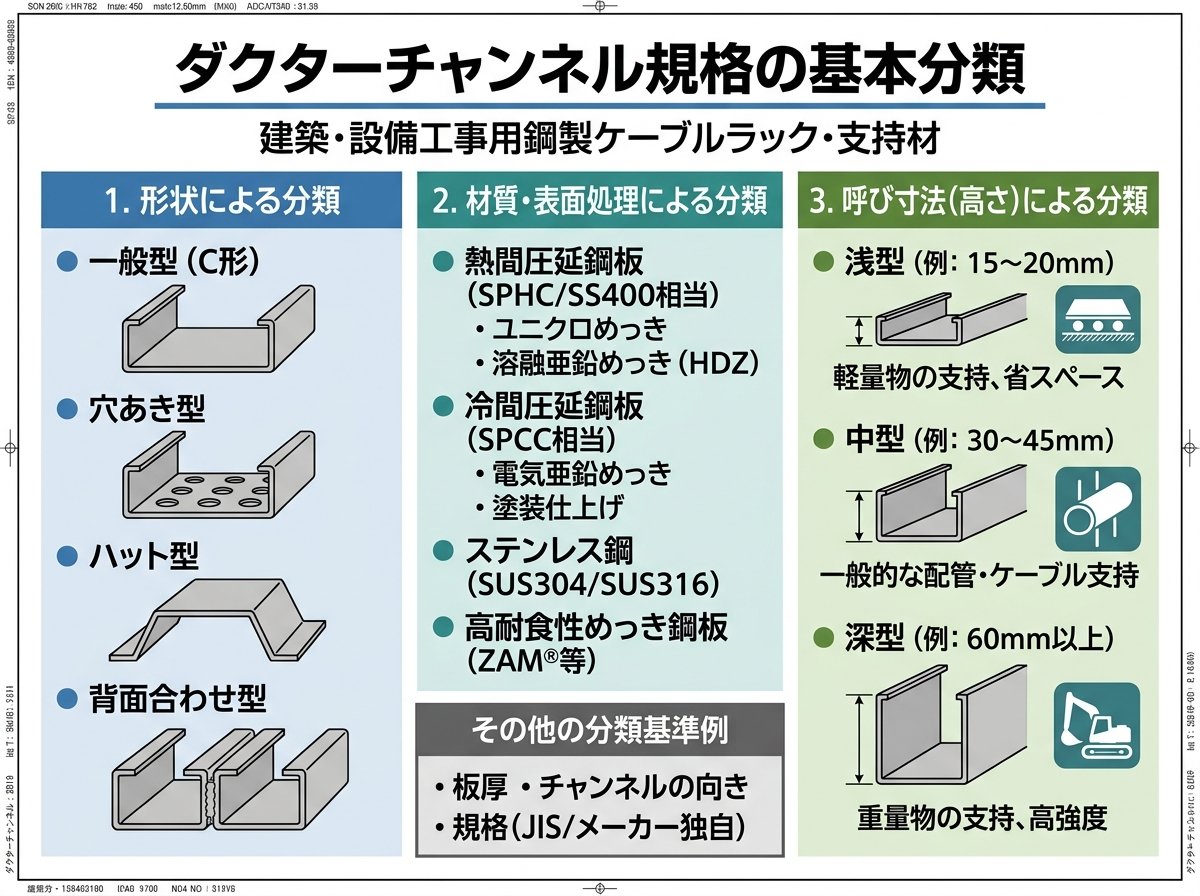

ダクターチャンネル規格の基本分類

ダクターチャンネルの規格は、主にD1・D2・D3の3つの基本サイズに分類されます。これらの規格は電線管、ケーブルラック、ダクトなどの支持システムにおいて重要な役割を果たしています。
基本規格の特徴：

• D1規格: 幅30mm×高さ40mm、定尺質量4.50kg
• D2規格: 幅40mm×高さ60mm、定尺質量5.48～5.74kg
• D3規格: 厚み2.0mm、定尺質量8.40kg

これらの規格は、支持する設備の重量や設置環境に応じて選択されており、溶融亜鉛めっき鋼板を基本材質として製造されています。

特に注目すべきは、配管支持金具の爪部の引っ掛かりを良くするために、溝にローレット加工が施されている製品もある点です。これにより、ダクタークリップとの嵌合性が向上し、安定した支持を実現しています。

ダクターチャンネル寸法と定尺仕様

ダクターチャンネルの寸法体系は、現場作業の効率化を考慮した標準化が図られています。定尺は主に2m、2.5m、4.0mの3種類が用意されており、現場での切断手間を最小限に抑える工夫がなされています。
標準寸法の体系：

• 2.0m定尺: 狭小現場や運搬制約がある場合に最適
• 2.5m定尺: 最も汎用性の高い標準サイズ
• 4.0m定尺: 大規模現場での長スパン施工に対応

厚み（t）は通常2.0mm（ステンレス鋼は1.5mm）で統一されており、これによって強度と重量のバランスが最適化されています。また、短尺ダクターとして100mm、150mm、200mm、250mmサイズも用意されており、天井・壁面用として穴あけ・切断の手間を省けるメリットがあります。
これらの寸法規格により、現場での無駄な材料ロスを削減し、作業時間の短縮を実現しています。短尺タイプには既にボルト取付穴が設けられているため、即座に取り付けが可能です。

ダクターチャンネル表面処理による耐食性

ダクターチャンネルの表面処理は、設置環境に応じた耐食性確保が重要なポイントとなります。主な表面処理として、溶融亜鉛めっき仕上げ（HDZ）、高耐食性めっき鋼板（スーパーダイマ）、ステンレス鋼の3種類が用意されています。
表面処理の特性比較：

• 溶融亜鉛めっき仕上げ（HDZ）: 一般的な屋内環境向け、コストパフォーマンス重視
• スーパーダイマ: 高湿度・腐食性環境に対応、従来比約3倍の耐食性
• ステンレス鋼: 化学工場・食品工場など高耐食性が要求される環境

特にスーパーダイマは、従来の亜鉛めっきでは対応困難だった過酷環境での使用が可能となり、メンテナンスコストの大幅削減を実現しています。ただし、材料コストは上昇するため、ライフサイクルコストを総合的に評価した選択が重要です。

屋外設置や高湿度環境では、初期投資の増加を考慮してもスーパーダイマやステンレス鋼の選択により、長期的な経済性を確保できるケースが多くなっています。

ダクターチャンネル穴加工タイプ選択

ダクターチャンネルの穴加工仕様は、現場作業の効率化に直結する重要な選択要素です。穴なしタイプ、穴あきタイプ、長穴付きタイプの3種類が用意されており、それぞれ異なる施工場面で威力を発揮します。
穴加工タイプの特徴：

• 穴なしタイプ: 汎用性が高く、自由な位置での穴あけが可能
• 穴あきタイプ（R付き）: 標準的な取付間隔で事前穴加工済み
• 長穴付きタイプ: 位置調整が容易、微調整作業の効率化

長穴付きタイプは特に注目すべき仕様で、ダクターチャンネルに長穴・丸穴が予め設けられているため、現場での穴あけ作業が不要となり、大幅な作業時間短縮を実現します。
また、D1R（穴あきタイプ）の場合、定尺質量が4.12kgと穴なしタイプの4.50kgより軽量化されており、運搬・設置作業の負担軽減にも寄与しています。これは穴あけによる材料除去分の軽量化効果です。
現場での作業性を重視する場合は穴あきタイプや長穴付きタイプの選択により、施工品質の向上と工期短縮の両立が可能となっています。

ダクターチャンネル独自の施工効率化技術

ダクターチャンネルの施工において、一般的にはあまり知られていない独自の効率化技術があります。その代表例が「センターライン入り」仕様です。これは、ダクター穴あけ時の目安線として、チャンネル表面にセンターラインが刻印されている特殊仕様です。
施工効率化の隠れた技術：

• センターライン入り: 穴あけ位置の正確な墨出しが可能
• ローレット加工: 配管支持金具との嵌合性向上
• 短尺チャンネル活用: 指定寸法での受注生産対応

特に注目すべきは、ワールドダクター（DP3仕様）における「チャンネル幅60mm」の採用です。従来タイプより20mm幅が拡大されており、これにより安定した外観と強度向上を実現しています。ラック幅に対してほぼ同一寸法での施工が可能となり、スマートな仕上がりを実現できます。
また、短尺ダクターの指定寸法での製作対応により、現場での切断・穴あけ作業を完全に省略できるケースもあります。これらの技術は、従来の施工方法と比較して、作業時間を最大30%短縮する効果があると報告されています。

金具の附属品がボルト締めのため、スパナ1本での組み立てが可能となっており、専門工具の準備負担も軽減されています。これらの技術革新により、ダクターチャンネルは単なる支持材から、施工システム全体の効率化を実現するソリューションへと進化を遂げています。
