引っ張り試験（付着力）の基準・手順・合格判定の完全ガイド

引っ張り試験（付着力）の基準・手順・合格判定を完全解説

「数値が0.4N/mm²を超えていれば、それだけで合格ではありません。」

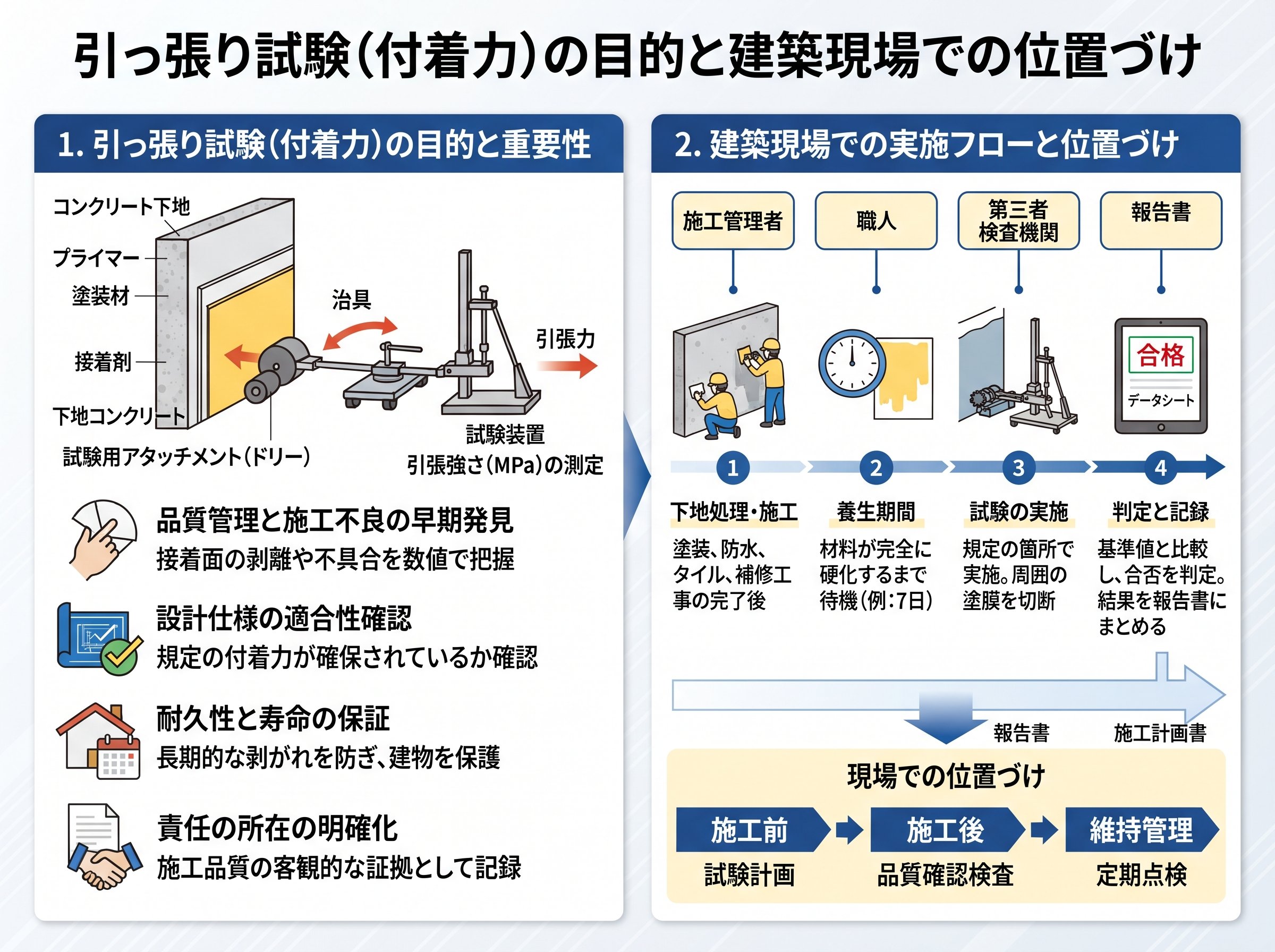

引っ張り試験（付着力）の目的と建築現場での位置づけ

引っ張り試験（付着力試験）とは、建築物の外壁・アンカー・補修材などが、下地に対してどれだけの強度で密着しているかを定量的に確認する試験です。打診棒でコンコンと叩いて音の違いを聞く「打診調査」とは根本的に異なり、引っ張り試験は付着強度を「N/mm²（ニュートン毎平方ミリメートル）」という数値で客観的に証明できます。これが最大の特徴です。

打診調査は広範囲を短時間で確認できる優れた手法ですが、音の判定には熟練が必要で、数値として記録が残りません。国土技術政策総合研究所の資料でも「点検結果だけでは不十分な情報の収集のために引張試験・打診調査を組み合わせる」と明示されています。つまり、打診調査と引っ張り試験は代替関係ではなく、補完関係です。

引っ張り試験が実施される主な場面は、大きく次の3つに分類できます。

- 外壁タイルの施工後検査・大規模修繕時の事前調査：タイルと下地モルタル、コンクリート間の付着強度を確認します
- あと施工アンカーの施工後品質確認：施工したアンカーが設計仕様通りの強度を持っているかを検証します
- コンクリート断面修復材の付着強度確認：補修後の修復材が既存コンクリートに適切に付着しているかを測定します

いずれの場合も、試験結果は書面（試験報告書）として記録・保管されることが求められます。建設業に携わる方なら、これらのどれか一つは必ず関わる場面があるはずです。数値で管理できるということは、後から「あのとき施工品質に問題があった」「問題なかった」を明確に証明できることを意味します。これが引っ張り試験の本質的な価値です。

参考：国土技術政策総合研究所／仕上塗材の劣化調査における打診調査と引張試験の関係について
https://www.nilim.go.jp/lab/bcg/siryou/tnn/tnn1182pdf/ks1182.pdf

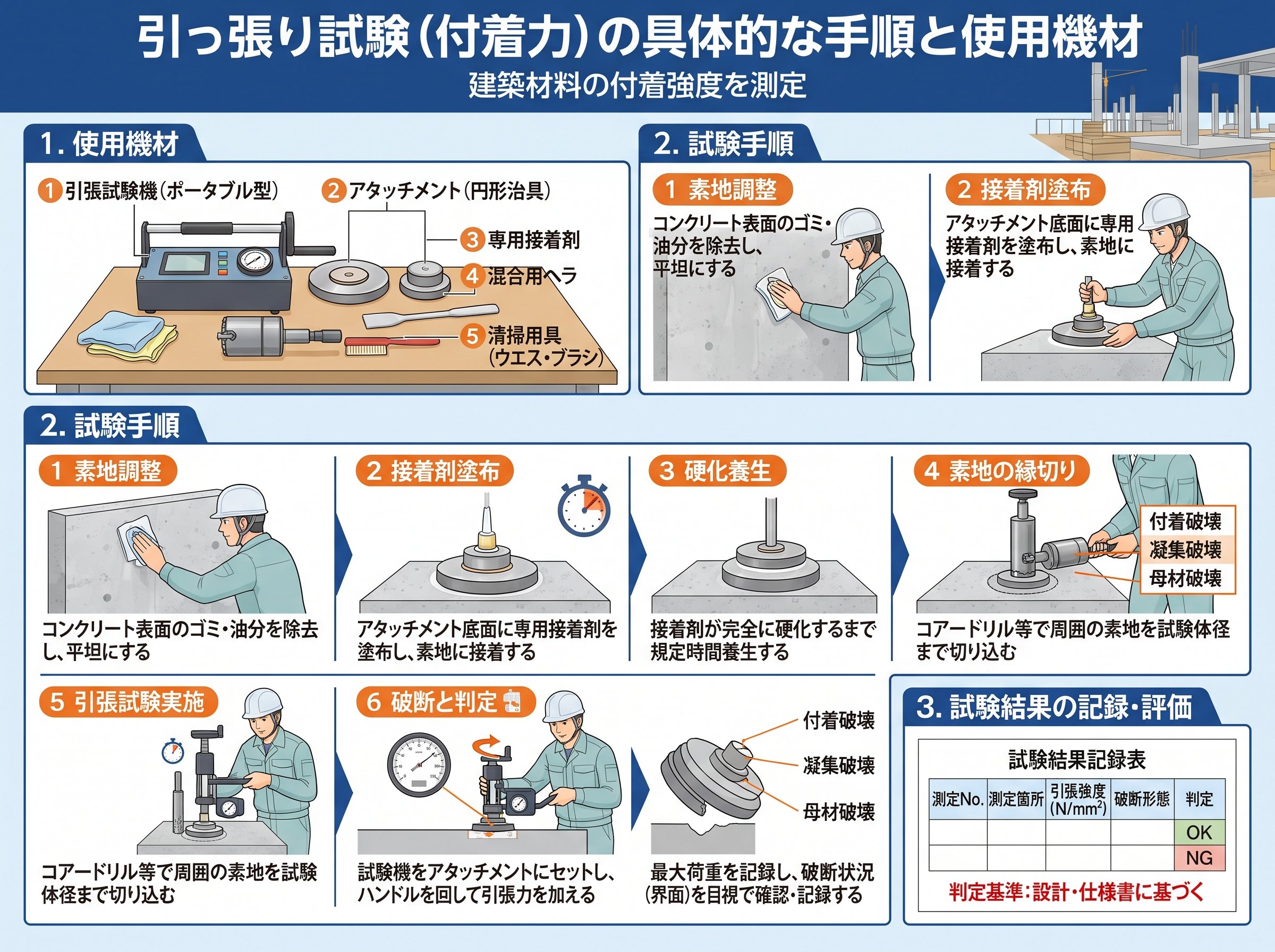

引っ張り試験（付着力）の具体的な手順と使用機材

外壁タイルを例に、引っ張り試験（付着力試験）の手順を具体的に見ていきましょう。試験は大きく4つのステップで構成されています。

ステップ①：鋼製アタッチメントの取り付け
試験対象のタイル面に、縦45mm×横95mm（面積4,275mm²）の「鋼製アタッチメント」を2液形エポキシ樹脂系速乾形接着剤で固着させます。45二丁掛タイルと呼ばれる一般的なサイズがこの寸法にあたります。名刺の短辺（54mm）より少し小さい縦幅というイメージです。

ステップ②：コンクリートカッターによる縁切り
アタッチメントの縁に沿って、コンクリートカッターで下地まで切り込みを入れ、周囲と「絶縁」します。これをしないと、試験対象エリア外の強度も合算されてしまい、正確な面積あたりの付着強度が計測できません。この縁切りが精度を左右する重要な工程です。

ステップ③：油圧式引張試験機による引張
接着剤が完全硬化した後、油圧式引張試験機をアタッチメントにセットして垂直方向にゆっくりと引張荷重を加えます。破断した瞬間の荷重値を記録します。

ステップ④：付着強度の計算
計測した荷重値（N）をアタッチメントの面積（4,275mm²）で割り、単位面積あたりの付着強度（N/mm²）を算出します。計算式は下記のとおりです。

💡 付着力強度の計算式（45二丁掛タイルの場合）
$$\text{付着力強度（N/mm²）} = \frac{\text{荷重力（N）}}{4,275\text{（mm²）}}$$

たとえば、破断時の荷重が1,710N（約175kgf）だった場合、1,710÷4,275≒0.40N/mm²となり、基準値ギリギリの値です。計算そのものは難しくありませんが、アタッチメントのサイズが変われば分母も変わるので注意が必要です。

使用する主な機材は「引張試験機本体（油圧式）」「鋼製アタッチメント（サイズ各種）」「2液形エポキシ樹脂系速乾形接着剤」「コンクリートカッター」「プリンター付き計測器」です。近年はデジタル表示で荷重値・付着強度を即時算出し、レシートとして印字できる機種も普及しています。試験機はレンタルサービスを利用すれば、毎回購入せずに済みます。

参考：あなぶき建設工業／タイル引張試験（接着力試験）の手順と計算式の解説
https://anabuki-m.jp/information/construction/39712/

引っ張り試験（付着力）の合格基準と「界面破壊率」という見落とし

引っ張り試験の合格基準といえば「0.4N/mm²以上」という数値がよく知られています。これは国土交通省大臣官房官庁営繕部監修の「公共建築工事標準仕様書」に定められた、セメントモルタル張りタイルの引張接着強度の基準値です。つい「0.4以上なら合格」と早合点しがちですが、実はそれだけでは不十分です。

合格には、数値基準と破壊パターン基準の両方を同時に満たす必要があります。

📋 タイル引張試験の合格条件（セメントモルタル貼りの場合）

| 確認項目 | 基準 |
|---|---|
| 引張接着強度 | 0.4N/mm²以上（全測定結果） |
| タイル先付けプレキャストコンクリートの場合 | 0.6N/mm²以上 |

| コンクリート下地の界面における破壊率 | 50%以下 |

「界面破壊率」とは、破断面全体に対して「タイルと下地の接着界面で剥がれた部分」が占める割合のことです。この数値が50%を超えると、下地とタイルの間の接着が十分でない、つまり施工品質に問題があると判断されます。強度値が0.4N/mm²を超えていても、界面破壊率が51%なら不合格になります。

これは現場で意外と見落とされやすいポイントです。数値を見て安心してしまい、破断面の写真をしっかり確認しないケースが報告されています。試験後は必ずタイル裏面の破壊状況を写真で記録し、判定の根拠として残すことが原則です。

有機系接着剤貼りの場合は判定基準が異なります。凝集破壊率（有機系接着剤の凝集破壊率＋有機系下地調整塗材の凝集破壊率＋タイルの凝集破壊率の合計）が50%以上であること、かつ有機系接着剤とタイルとの界面破壊が0%であることが条件です。使用工法によって判定基準が変わる点も重要な知識です。

万が一、試験結果が不合格となった場合は、不合格箇所周辺の打診調査を速やかに追加実施し、浮きの範囲を確認します。浮き範囲が99枚以下であれば「アンカーピンニングエポキシ樹脂注入工法」、100枚以上であれば「タイル貼替工法」が一般的な対応策です。ただし各現場の状況により判断が変わるため、設計監理者と協議の上で工法を選定することが前提です。

参考：株式会社ケイオー一級建築士事務所／タイル張り検査の合格条件（界面破壊率の基準を含む）
https://ko-tokyo.com/report/35/

あと施工アンカーの引っ張り試験（付着力）：確認荷重と試験本数の基準

あと施工アンカーにおける引っ張り試験も、建築現場では欠かせない品質管理の一環です。あと施工アンカーとは、既存のコンクリートに後から穴をあけて固定するアンカーのことで、耐震補強工事やリノベーション工事で頻繁に使用されます。施工不良が重大事故に直結するため、引張試験の重要性は特に高い分野です。

引張試験には「非破壊型」と「破壊型」の2種類があります。非破壊型が基本で、アンカーを壊さずに所定の確認荷重をかけて性能を確認します。破壊型は特に強度を確認したい場合に限定的に使用されます。つまり通常の現場管理では非破壊型が中心です。

確認荷重の計算（「2/3ルール」）

引張試験でかける確認荷重は、アンカーの種類によって異なります。接着系・金属系ともに、「破壊数値の中で最も小さい値の2/3」が確認荷重の基準です。この数値は「建築改修工事監理指針 令和4年版（国土交通省大臣官房官庁営繕部監修）」に明記されています。

$$\text{確認荷重} = \text{複数の破壊モードの最小値} \times \frac{2}{3}$$

接着系アンカーの破壊モードは「コンクリートのコーン状破壊」「アンカー筋（鉄筋・ボルト）の降伏」「樹脂の付着破壊」の3種類あり、そのうち最小値の2/3が確認荷重となります。この計算を誤ると、試験そのものの信頼性が失われます。

試験本数（「1ロット3本ルール」）

特記仕様に指定がない場合は、同一の施工条件（施工場所・施工者・施工班・同日施工）をひとつの「ロット」として扱い、各ロットから最低3本を引張試験します。これは「建築改修工事管理指針 令和4年版」の規定によるものです。

試験の結果、不合格が出た場合は軽く見てはいけません。不合格ロットの20%を追加検査し、それでも不合格があれば残り全数を検査するか、または同日施工した全本数を検査するという対応が求められます。原因究明と再発防止策の協議も必須です。

強度不足の主な原因は次の通りです。接着系アンカーでは「樹脂の硬化不良」や「施工不良によるアンカーの抜け」が多く、金属系アンカーでは「施工不良による拡張部分の固着不足」が挙げられます。引張試験はあくまで確認の手段であり、根本的な品質は施工管理の段階で確保されるものです。

参考：水谷工業株式会社／あと施工アンカー引張試験の種類・確認荷重・本数の解説
https://www.mizukou.co.jp/blog/2922/

引っ張り試験（付着力）が特に重要になる場面：打診では発見できない劣化

打診調査だけで十分と考えている現場担当者は少なくありません。しかし実際には、打診では発見できない劣化が引っ張り試験によって初めて数値として浮き上がるケースがあります。これが引っ張り試験の「本当の価値」です。

タイルは湿度・温度の変化によって膨張・収縮を繰り返します。素材ごとに膨張・収縮の変化量が異なるため、コンクリート・下地モルタル・磁器タイルの各層間で少しずつ接着強度が低下していきます。外見上は問題なく見えていても、内部では既に接着強度が0.4N/mm²を下回っていることがあります。打診調査では「音が変わるまで浮いていない」と判断されても、引張試験では不合格という結果になるケースがあるのです。

特に注意が必要なのは、大規模修繕工事前の事前調査です。大規模修繕の設計時点で既存タイルの付着強度を引張試験によって数値化しておくことで、「補修のみで対応できるのか」「全面貼り替えが必要なのか」の判断が正確になります。事前調査なしに修繕設計を進めると、後から不合格箇所が大量に発覚して工事範囲が大幅に拡大するリスクがあります。予算超過につながるため注意が必要です。

また、引張試験が法的に義務付けられている場面もあります。公共建築工事では「100m²につき1箇所、全体で3箇所以上」の引張試験実施が公共建築工事標準仕様書で定められています。民間工事でもこの基準が準用されることが多く、試験未実施では竣工検査や完了引渡しに支障が生じるケースがあります。

さらに、タイルの剥落事故が発生した場合の法的責任においても、引張試験記録の有無は重要な証拠になります。BELCA（ロングライフビル推進協会）の基準では、築年数×0.6%の浮き率を超えると重大な過失と判断される指標があります。5年で3%、10年で6%が一つの目安です。定期的な引張試験と記録管理は、施工業者・管理者双方のリスク管理として機能します。試験記録は長期保管が原則です。

コンクリート断面修復材の付着強度試験では基準値が異なります。土木分野では平均1.5N/mm²以上、建築補修では用途により0.5N/mm²〜1.5N/mm²が目安とされており、タイルの0.4N/mm²より厳しい基準が適用されることも珍しくありません。修繕材料ごとに求められる付着強度が変わることだけは覚えておけばOKです。

参考：コンクリートメンテナンス協会／断面修復材の付着強度基準と試験方法の解説
https://www.j-cma.jp/j-cma-pics/10009914.pdf

引っ張り試験（付着力）を現場で正しく運用するための実務チェックポイント

引っ張り試験は、やり方を知っているだけでは不十分です。現場での「運用」が品質管理の精度を決定づけます。ここでは、試験結果を正しく活かすための実務チェックポイントを整理します。

① 試験箇所は事前に監理者と合意する

試験場所は任意に選ぶのではなく、事前に監理者（設計事務所・施工管理担当者）と協議して決定します。特に外壁タイルの場合、「健全と思われる部位」「劣化が疑われる部位」を混在させて計画することで、試験結果の信頼性が高まります。偏った箇所だけを選ぶと、報告書としての証明力が低下します。

② アタッチメントの硬化時間を厳守する

エポキシ樹脂接着剤の硬化時間を守らないと、アタッチメント自体の接着が弱く、正確な試験結果が得られません。試験開始前の硬化待ち時間（通常2時間以上）を現場スケジュールに組み込む必要があります。硬化不足で試験を強行すると、実際より低い付着強度が計測されてしまいます。試験結果が過小評価されるということですね。

③ 試験後の破断面写真と記録を残す

破断したタイル裏面・下地面の写真は、界面破壊率を判定するための重要な証拠です。撮影を忘れると後から判定ができなくなります。荷重値・付着強度の数値・破壊パターンの観察結果・試験日時・担当者名をセットで記録し、試験報告書としてまとめて保管してください。

④ 合格・不合格の判定は「全測定結果」で行う

「全体の平均値が0.4N/mm²以上」ではなく、「全ての測定結果が0.4N/mm²以上」が条件です。1箇所でも0.39N/mm²が出れば、その時点で不合格と判断されます。平均でごまかせる試験ではありません。全箇所が基準を満たすことが条件です。

⑤ 試験機のキャリブレーション（定期校正）を確認する

引張試験機は定期的なキャリブレーション（測定精度の校正）が必要な計測機器です。精度が狂ったままの試験機を使うと、合格・不合格の判定そのものが信頼できなくなります。レンタル機器を使用する場合は、校正証明書の有効期限を必ず確認してください。機器の精度確認が試験の前提です。

これらのポイントを体系的に管理したい場合は、引張試験専用の記録フォーマットを社内で統一して用意しておくと便利です。国土交通省の「建築改修工事監理指針」にはフォーマットの参考が掲載されており、実務の基準として活用できます。

参考：国土交通省大臣官房官庁営繕部監修「建築改修工事監理指針 令和4年版」あと施工アンカー引張試験の確認荷重・本数基準ページ
https://www.mlit.go.jp/jutakukentiku/build/anchor/060707sisin.pdf
