m10ネジ規格と寸法詳細解説

m10ネジ規格の基本知識

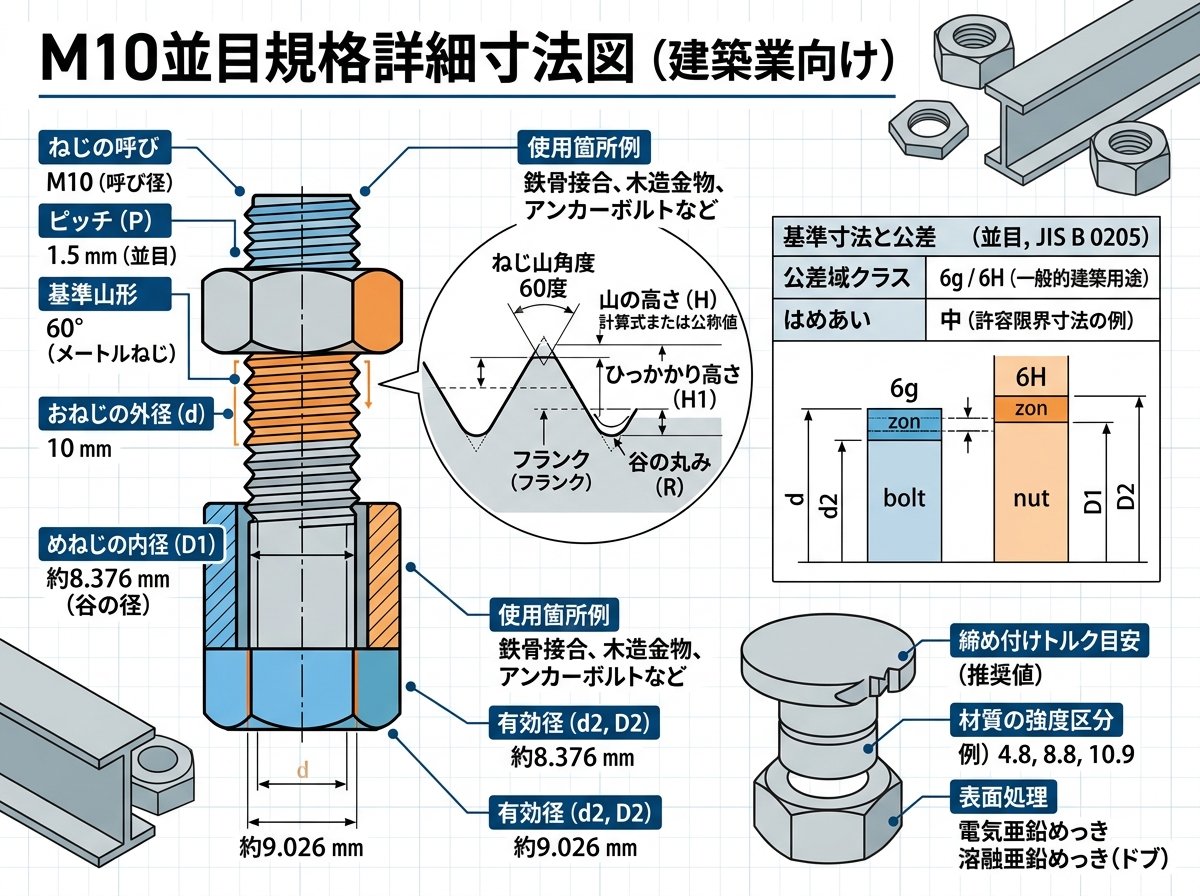

m10ネジ並目規格の詳細寸法

m10ネジの並目規格は、建築現場で最も頻繁に使用される規格です。JIS B 0205:1997に基づく基本寸法では、以下の特徴を持ちます：
並目ネジ（P1.5）の主要寸法

• ねじの呼び：M10
• ピッチ：1.5mm
• ひっかかりの高さ（H1）：0.812mm
• めねじ谷の径（D）：10.000mm
• めねじ有効径（D2）：9.026mm
• めねじ内径（D1）：8.376mm
• おねじ外径（d）：10.000mm

並目ネジは汎用性が高く、一般的な建築部材や機械部品の締結に適しています。ピッチが1.5mmと比較的粗いため、作業性が良く、現場での組み立て効率を向上させることができます。
実際の製品では、規格上の太さより若干細くなる傾向があり、M10の場合、実測値は9.8～9.9mm程度になることが多いです。これは製造公差を考慮した結果であり、品質管理上の正常な範囲内です。

m10ネジ細目規格の種類と特徴

m10ネジの細目規格には、主にP1.25とP1.0の2種類があります。これらは特殊な用途や高強度が要求される場面で使用されます。
細目ネジ P1.25の寸法

• ピッチ：1.25mm
• ひっかかりの高さ：0.677mm
• めねじ有効径：9.188mm
• めねじ内径：8.647mm
• 分類：メートル細目ねじ（JIS B 0207:1982準拠）

細目ネジ P1.0の寸法

• ピッチ：1.0mm
• ひっかかりの高さ：0.541mm
• めねじ有効径：9.35mm
• めねじ内径：8.917mm

細目ネジは、ピッチが小さいため、同じ回転角度でより細かい調整が可能になります。また、ねじ山の接触面積が増加するため、せん断強度が向上し、振動による緩みにも強くなります。
建築分野では、構造用鋼材の接合部や、精密な位置決めが必要な建具金物などに細目ネジが採用されることがあります。



m10ネジ規格とJIS基準の関係性

m10ネジの規格は、日本工業規格（JIS）によって厳格に定められています。主要な関連規格は以下の通りです：
適用規格と基準

• JIS B 0205-2：一般メートルねじの基準寸法
• JIS B 0205-1：基準山形の寸法規定
• JIS B 0207:1982：メートル細目ねじ規格

これらの規格は、ねじの互換性と品質を保証するための重要な基準となっています。規格に準拠することで、異なるメーカーの製品でも適切に組み合わせることができ、建築現場での作業効率と安全性が向上します。



JIS規格では、ねじの基準山形として60度の三角形を採用しており、これによってねじ山の強度と加工性のバランスを最適化しています。また、公差についても詳細に規定されており、製造者と使用者の双方にとって明確な品質基準を提供しています。



現在の規格は2001年12月に更新され、JIS B 0205-1～-4として再編成されています。これにより、従来よりも詳細で実用的な規格体系が確立されています。
建築現場でm10ネジを使用する際は、必ずJIS準拠品を選択することが重要です。非準拠品を使用すると、強度不足や寸法不適合による施工不良のリスクが高まります。



m10ネジ選定時の実務的判断基準

建築現場でm10ネジを選定する際は、単純に規格だけでなく、実際の使用条件を総合的に判断する必要があります。



荷重条件による選定
静的荷重が主体の場合は並目ネジ（P1.5）で十分ですが、動的荷重や振動が頻繁に加わる部位では細目ネジ（P1.25）の採用を検討してください。細目ネジは、ねじ山の接触面積が大きいため、疲労強度に優れています。



作業性と保守性の考慮
並目ネジは、ピッチが大きいため回転数が少なく、作業効率が良好です。一方、細目ネジは精密な調整が可能ですが、作業時間がやや長くなる傾向があります。建築現場の工程管理を考慮して適切に選択することが重要です。



腐食環境での使用
屋外や湿度の高い環境では、ねじ部の腐食による固着を防ぐため、適切な表面処理を施したものを選択してください。特に細目ネジは、並目ネジより固着しやすい傾向があるため、定期的なメンテナンスを前提とした選定が必要です。



コスト効率の最適化
細目ネジは並目ネジより製造コストが高くなる傾向があります。必要以上に高規格のものを選定せず、要求性能と経済性のバランスを考慮した選択を心がけてください。



m10ネジ規格の製造公差と品質管理のポイント

m10ネジの品質管理において、製造公差の理解は非常に重要です。実際の製品では、理論値と若干の差異が生じることが正常であり、これを適切に理解することで品質判定を正確に行うことができます。



実測値と規格値の関係
前述の通り、M10ネジの実際の外径は9.8～9.9mm程度になることが一般的です。これは2級ねじ（一般用途）の公差範囲内であり、品質上の問題ではありません。むしろ、規格値ちょうどの寸法では、めねじとの組み合わせで締まりすぎる可能性があります。
ねじゲージによる検査方法
現場でのねじ品質確認には、通りゲージと止まりゲージを使用します。M10の場合、通りゲージが完全に通り、止まりゲージが適切な位置で止まることを確認してください。これにより、有効径や山角の精度を簡易的に判定できます。



強度区分と材質の確認
建築用途では、強度区分4.8以上のものを選択することが一般的です。構造用途では8.8以上、高強度が要求される場合は10.9以上を選定してください。材質表示と強度区分マークの確認を習慣化することで、施工品質の向上につながります。



この記事で解説したm10ネジの規格知識を活用することで、建築現場での適切な部材選定と品質管理が可能になります。規格の理解は、安全で効率的な施工を実現するための重要な基礎知識です。
