ピンゲージJIS規格と精度管理の基礎知識

ピンゲージJIS規格の基礎

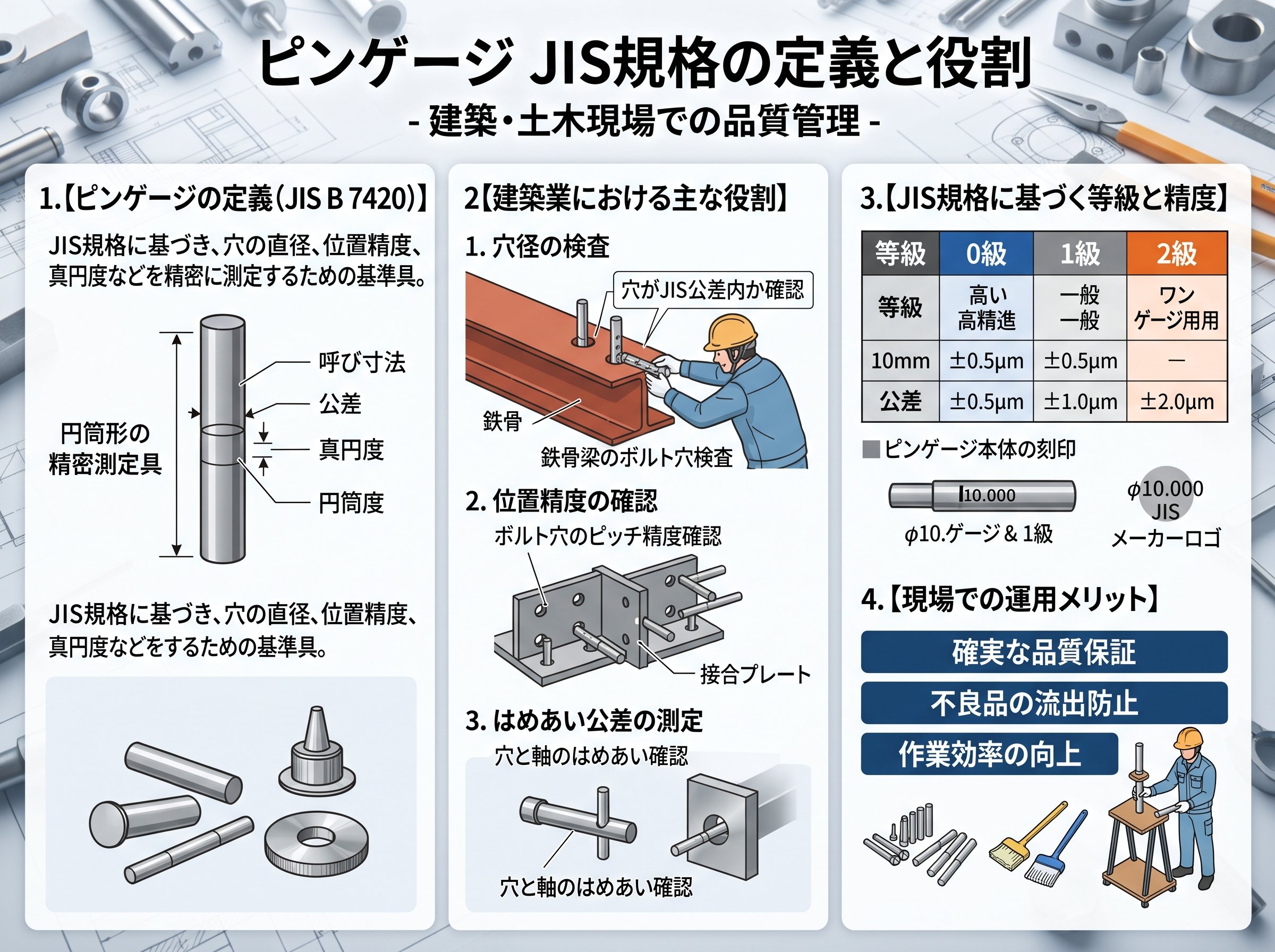

ピンゲージJIS規格の定義と役割

ピンゲージとは、ISO規格やJIS規格に準拠して製作された、直径の精度が保証された円柱形状のゲージです。主な用途は穴径や溝幅の検査であり、建築事業における金属部品や精密機械の測定に欠かせない測定具となっています。ピンゲージの最大の特徴は、「入る・入らない」という単純な判定方法で、ミクロンオーダーの高精度な測定を実現できる点にあります。
参考）ISO・JIS規格に基づくゲージピンホールゲージの使い方 »…
​
日本では、アイゼンが日本初のピンゲージメーカーとして「限りなく０に」というスローガンを掲げ、より高精度なピンゲージを追求してきた歴史があります。現在では、ISO/IEC17025:2017の認定を取得したメーカーも存在し、国際的に認められた校正証明書の発行が可能となっています。建築事業者が品質保証を行う上で、JIS規格に準拠したピンゲージの使用は、測定の信頼性とトレーサビリティを確保する重要な要素です。
参考）株式会社アイゼン
​
ピンゲージは全て1本から単品で注文可能であり、幅広い用途に対応するため、様々な寸法・材質・許容値のバリエーションが用意されています。測定基準器としても使用できる高品質なピンゲージは、製造現場や検査工程において品質管理の必須アイテムといえます。
参考）「ピンゲージとは？用途・種類・使い方・管理方法をわかりやすく…
​

ピンゲージの等級と許容差の違い

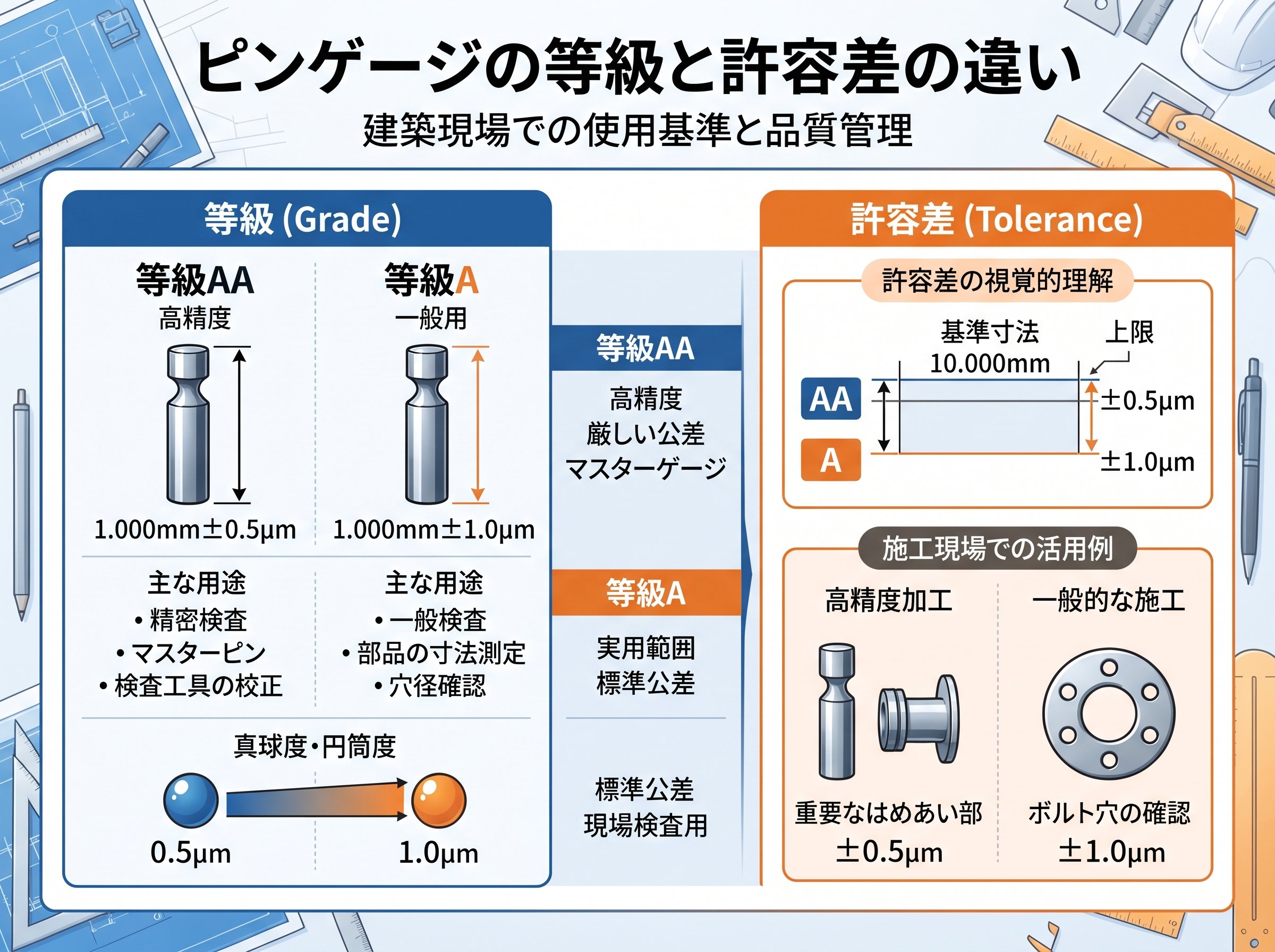

ピンゲージの精度は等級によって明確に分類されており、用途に応じた適切な選定が重要です。マスターピンゲージ（0級）は、外径許容差±0.5μm、真円度0.3μm、直径不同0.15μm、表面粗さ0.05μmRaという高精度を誇り、測定基準器として使用されます。これに対して、標準ピンゲージ（1級）は外径許容差±1μm、真円度0.8μm、直径不同0.8μm、表面粗さ0.20μmRaとなっており、一般的な測定作業に十分な精度を持っています。
参考）https://dom-corp.jp/html/topics1.html
​
超精級・精級・中級という分類も存在し、超精級は外径精度±0.0003mm、真円度0.0003mm以下、表面粗さ0.05μmRaと最高レベルの精度を実現しています。精級は外径精度±0.0005mm、真円度0.5μm以下、中級は外径精度±0.001mm、真円度0.8μm以下となっており、測定対象の要求精度に応じた選択が可能です。建築事業における精密部品の検査では、測定する穴径の寸法公差に対応できる等級を選ぶことが品質保証の鍵となります。
参考）ピンゲージ｜製品情報｜三和クリエーション株式会社
​
φ0.20mm〜10.00mmの単品ピンゲージは、全てマスターピンゲージ（0級）として供給されるケースもあり、実測値データが付属することで、より高い信頼性を提供しています。一方、φ10.015以上のサイズはスタンダードピンゲージ（1級）として分類されるなど、寸法によっても等級が異なる点に注意が必要です。
参考）https://www.skglobal.jp/img/file25.pdf
​

ピンゲージの材質による特性の比較

ピンゲージの材質は主に鋼（合金工具鋼）、超硬合金、セラミックス（ジルコニア）の3種類があり、それぞれ異なる特性を持っています。鋼製ピンゲージは最もポピュラーなタイプで、材質はゲージ鋼（SKS3種）やSUJ-2が使用され、サブゼロ処理により硬度HV650以上または HRC58以上を実現しています。コストパフォーマンスに優れ、一般的な測定作業に広く使用されますが、摩耗しやすく防錆管理が必要という特徴があります。
参考）https://www.monotaro.com/s/c-26080/
​
超硬合金製ピンゲージは、耐摩耗性に優れ、鋼製の20倍〜30倍の寿命を持つため、繰り返し使用する現場に最適です。線膨張係数が5.5×10⁻⁶/°Kと小さいため、温度による影響を受けにくく、高精度な測定が可能となります。硬度はHRA90.6と非常に高く、表面にキズが付きにくいという利点もあります。1.50mm以上のサイズにはレーザー刻印で呼び寸法が表示されており、管理も容易です。
参考）製品情報　ピンゲージ セラミックスと超硬合金の特徴
​
セラミックス製ピンゲージは、アルミナではなくジルコニアを使用することで、線膨張係数が11.0×10⁻⁶/°Kと鋼に近く、密性に優れ折れたり欠けたりしにくい特性を持っています。最大の利点は錆の発生がなく手入れが簡単であること、薬品などに侵されないことで、腐食性環境での使用に推奨されます。硬度はHRA89と高く、温度変化による寸法誤差を考慮した研磨・熱処理により仕上げられています。
参考）ピンゲージの基礎知識と導入事例
​

ピンゲージの測定方法と精度管理

ピンゲージの基本的な測定方法は、穴にピンゲージを差し込み、スムーズに入れば指定径以上、入らなければ指定径以下であることを確認する「ゴー・ノーゴー方式」です。複数のピンを使用して測定範囲を絞り込むことで、0.01mm刻みや0.001mm刻みでの正確な寸法判定が可能となります。測定前には、測定物とピンゲージを同じ温度にするため、同じ場所に置いて温度を安定させることが重要です。
参考）ピンゲージとは
​
穴径測定以外にも、ピンゲージは溝の幅測定、穴の芯間・位置測定、傾き（平行）測定、偏芯測定など、多様な用途に活用できます。品物の穴にしっくりはまる直径d1・d2のピンゲージを差し込めば、穴の位置（h1h2）を測定することも可能です。ギヤの歯溝測定では、ピンゲージを歯溝に置き、全歯溝インジケーターで測定することで歯溝のたわみを取得できます。​
精度管理においては、定期的な校正が不可欠です。使用頻度や測定条件に応じて、専門の校正機関で点検・調整を行うことで、高精度を維持できます。保管環境にも注意が必要で、湿度や温度の影響を受けにくい場所に保管し、錆びや汚れが付かないように管理します。使用前後の清掃も必須で、汚れや異物が付着していると測定精度が低下してしまいます。校正周期については、リスクを定量化した損失計算により、1年から3年へ延長することで校正費用を1/3に削減できた事例もあります。
参考）「JIS Z 9090」が適用できない場合の校正周期最適化−…
​

ピンゲージJIS規格に基づく建築現場での活用法

建築事業における精密測定では、ピンゲージが金属部品や機械設備の品質検査に重要な役割を果たしています。特に、アルミや銅などの非鉄金属部品や樹脂部品の内径測定には、ステンレス製のピンゲージが広く使用されており、温度変化による寸法誤差を考慮した研磨・熱処理により特注で製作されることもあります。建築設備における配管継手やボルト穴の検査では、0.01mmとびで構成された最もポピュラーなAAセットが使用され、穴径の測定・溝の幅測定・穴の芯間測定に活用されています。
参考）ピンゲージの用途とは？種類や特徴もご紹介 - 精密部品加工セ…
​
建築現場では、計測対象となる個々の製品でサイズが異なるケースが多く、調達が難しい特殊寸法のピンゲージが必要になることがあります。このような場合、STAVAX（ステンレス鋼）などの材質を使用した特注ピンゲージの製作が可能で、φ38.014のような太径のピンゲージも円筒研削・研磨・熱処理により製作できます。標準品で販売されていない直径のピンゲージでも、特注対応により必要な測定具を入手できる点は、建築事業者にとって重要です。
参考）ピンゲージの複合加工におけるポイントとは？ - 精密部品加工…
​
航空宇宙産業ではエンジン部品の内径測定に、医療機器製造ではカテーテルや手術器具の内部寸法確認に、自動車部品製造ではエンジンやトランスミッションの内部部品管理にピンゲージが使用され、部品の合否判定が迅速かつ正確に行われています。建築事業においても、これらの事例を参考に、精密部品の品質管理体制を構築することで、リワーク時間とコストの大幅な削減、顧客クレームの減少、製品信頼性の向上を実現できます。新JIS規格の認可を受けた工場で製造されたピンゲージを使用することで、JISマーク表示制度に基づく品質保証が可能となり、建築事業における品質管理の信頼性が高まります。
