横架材構造設計の基本知識から強度計算まで徹底解説

横架材構造の基本と設計

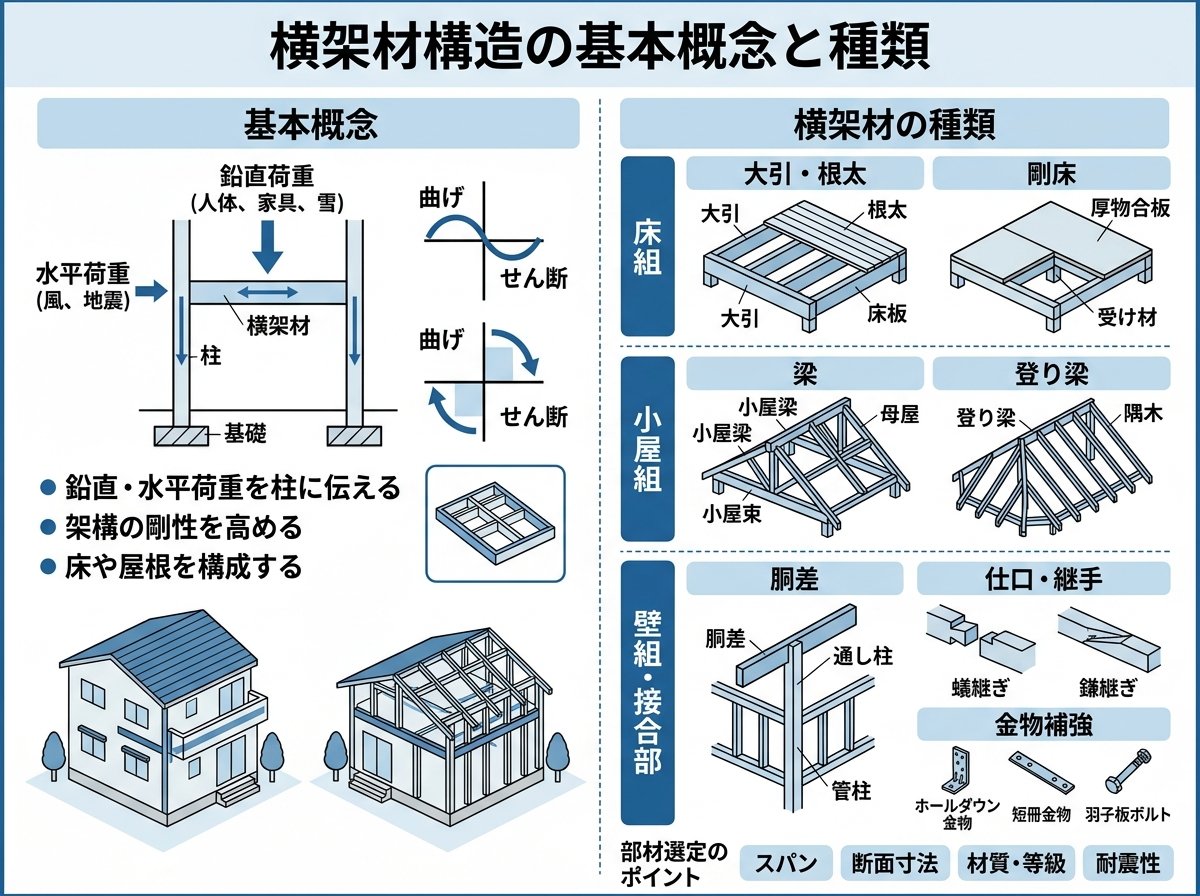

横架材構造の基本概念と種類

横架材とは、建築物において水平方向に架け渡される部材の総称で、木造建築の構造体系において極めて重要な役割を担っています。主に軸組構法で用いられ、垂直材である柱の上に直角に配置される水平材として機能します。



主要な横架材の種類：

• 梁（はり）：主要構造材として最も重要な横架材
• 桁（けた）：柱頭部を連結し、上部構造を支持
• 棟木（むなぎ）：屋根の最上部に配置される水平材
• 母屋（もや）：屋根荷重を受ける中間支持材
• 胴差（どうさし）：2階部分の土台的役割を果たす横架材

建築基準法では、これらの横架材を「主要構造部」として位置づけており、建築物の構造上重要な役割を果たす部分として厳格な基準が設定されています。特に構造部材としての横架材では、中央部付近の下側に耐力上支障をきたすような欠込みを禁止する規定があり、これは曲げを負担する部材の安全性を確保するためです。



横架材間距離の概念も設計上重要な要素です。2階建て木造住宅の場合、1階の横架材間距離は「土台上端から胴差下端」まで、2階は「胴差上端から軒桁下端」までとして算定され、柱の太さを決定する際の重要な指標となります。

横架材の構造的役割と荷重伝達メカニズム

横架材は建築物の構造体系において、以下の4つの重要な構造的役割を担っています。
🏢 建物にかかる鉛直荷重を柱に伝達
屋根や床からの重量を効率的に柱へ伝達し、最終的に基礎へと導きます。この荷重伝達経路の設計が適切でないと、建物全体の安定性に重大な影響を与えます。



🛡️ 耐力壁の外周枠材として水平力に抵抗
地震や風による水平力に対して、耐力壁と一体となって抵抗する枠組みを形成します。この機能により建物の水平剛性が確保されます。



🔄 水平構面の外周枠として水平力に抵抗
天井や2・3階床などの水平構面において、外周枠として機能し、面内せん断力に抵抗します。



💨 外壁に面する吹抜けで風圧力に抵抗
大空間や吹抜け部分において、風圧力による外壁への負荷を支持します。



荷重の流れを理解することは、適切な軸組計画の基本となります。梁の役割は屋根や床から伝わってきた鉛直荷重を柱へ伝達することであり、この荷重伝達経路を明確にして設計することが構造安全性の確保に直結します。



特に重要なのは、荷重の集中を避けて分散させる設計思想です。長スパンの梁や集中荷重がかかる部分では、適切な断面設計と支点配置により、構造体全体でバランスよく荷重を支える計画が必要です。



横架材の強度計算とたわみ制限

横架材の構造設計では、せん断力と曲げモーメントの2つの応力状態を詳細に検討する必要があります。横架材は固定荷重や積載荷重を軸方向に対して垂直方向に受けるため、これらの力によってせん断力と曲げモーメントが発生します。



せん断応力度の検討
せん断応力度は、横架材に生じたせん断力を断面積で除した値として算出されます。この値が「横架材の形状で決まる係数×材料のせん断強度」以下であることを確認する必要があります。



曲げ応力度の検討
曲げ応力度は、横架材に生じた曲げモーメントを断面係数で除した値として算出されます。この値が「梁の大きさで決まる係数×材料の曲げ強度」以下であることが安全性確認の条件となります。



たわみ制限の重要性
建築基準法では、横架材の使用上の支障を防ぐため、厳格なたわみ制限が設定されています。

• 基本制限値：支点間距離の1/250以下
• クリープ考慮：変形係数2を乗じて実質的に1/500以下
• 床梁の積載荷重：住宅の居室で600N/m²を採用

実際の計算例
2階床梁の設計では、固定荷重800N/m²と積載荷重600N/m²を基に、スギE70材の120×270mm断面で以下の検討を行います。

1. 端部せん断力の算出
2. 中央部曲げモーメントの算出
3. せん断応力度と曲げ応力度の比較検証
4. たわみ量の算出と制限値との比較

これらの計算により作成されたスパン表は、様々な荷重条件や梁の有効長さに対する応力検討の結果をまとめたものであり、実務設計での重要な参考資料となります。



横架材接合部の断面欠損と補強対策

横架材の接合部における断面欠損は、構造耐力に重大な影響を与える要因の一つです。特に横架材の中央部付近下側に構造耐力上支障のある欠き込みがあると、木材の繊維方向に割れが発生し、曲げに対する強度が著しく低下します。



在来工法における断面欠損の問題
従来の仕口加工では、以下のような問題が生じます。

• 大入れ蟻掛けによる大きな断面欠損
• 短ホゾ差しによる断面積の減少
• 接合部での応力集中による破断リスクの増大

金物工法による改善効果
金物工法を採用することで、断面欠損を大幅に軽減できます。

接合方法	断面係数Zの低減係数	せん断耐力への影響
在来仕口	大幅な低減	耐力低下大
金物工法	最小限の低減	耐力向上

具体的な補強対策

• 金物工法の採用：断面欠損を最小限に抑制
• 補強金物の使用：接合部の耐力を向上
• 断面設計の見直し：欠損を考慮した断面の拡大
• 品質管理の徹底：施工精度の向上による性能確保

特に重要なのは、設計段階で接合部の詳細を十分検討し、施工段階での品質管理を徹底することです。横架材下部の中央付近への不適切な欠き込みは、構造安全性に致命的な影響を与える可能性があるため、施工現場での管理が極めて重要です。



構造用面材を使用する際も、横架材間で継ぐ場合は胴つなぎ材を適切に配置し、継ぎ目処理を正確に行うことで、面材と横架材が一体となった構造性能を確保できます。



横架材構造設計における品質管理の重要性

横架材構造の設計品質を確保するためには、設計段階から施工完了まで一貫した品質管理体制が不可欠です。この品質管理は、単なる寸法精度の確保を超えて、構造安全性と耐久性の両面から総合的に実施する必要があります。



設計段階での品質管理ポイント
設計段階では、構造計算の精度向上と設計図書の詳細化が重要です。特に以下の点に注意が必要です。

• 荷重設定の適正化：実際の使用条件を反映した荷重設定
• 材料特性の正確な把握：使用する木材の品質等級と強度特性
• 接合部詳細の明確化：仕口形状と金物仕様の具体的指定
• 施工性への配慮：現場での施工可能性を考慮した設計

施工段階での品質管理システム
施工段階では、設計意図の正確な実現と施工精度の確保が critical です。
🔍 材料検査
入荷材料の品質等級、含水率、欠陥の有無を詳細にチェックし、設計で想定した材料性能が確保されていることを確認します。



📏 寸法精度管理
横架材の設置位置、水平精度、直角精度を厳格に管理し、設計で想定した構造性能が発揮できる施工精度を確保します。



🔧 接合部施工管理
金物の取付精度、ボルトの締付トルク、木材の欠損状況を詳細に確認し、接合部の設計耐力が確実に発揮される施工を実現します。



検査体制の確立
かし保険の躯体検査では、横架材の施工状況が重要なチェックポイントとなります。検査前後の工事において、以下の管理体制を確立することが重要です。

• 自主検査体制の構築と記録の保存
• 第三者検査への適切な対応準備
• 不具合発見時の迅速な是正措置

継続的改善の仕組み
品質管理は一度の実施で完結するものではなく、継続的な改善が必要です。施工実績の蓄積、不具合事例の分析、設計手法の改良を通じて、より高品質な横架材構造の実現を目指す必要があります。



この継続的改善により、設計事務所や施工業者の技術力向上と、最終的には建築物の品質向上につながる好循環を生み出すことができます。横架材構造の品質管理は、建築物の長期的な安全性と居住性を確保する基盤となる重要な取り組みです。



日本建築学会による「木質構造設計規準・同解説」では、横架材の種類に応じた変形量の規準値が設けられており、これらの基準を参考にした品質管理体制の構築が推奨されています。
