アンカーボルトの埋め込み長さと建築基準法の規定による計算方法と施工上の注意点

アンカーボルトの埋め込み長さと建築基準法

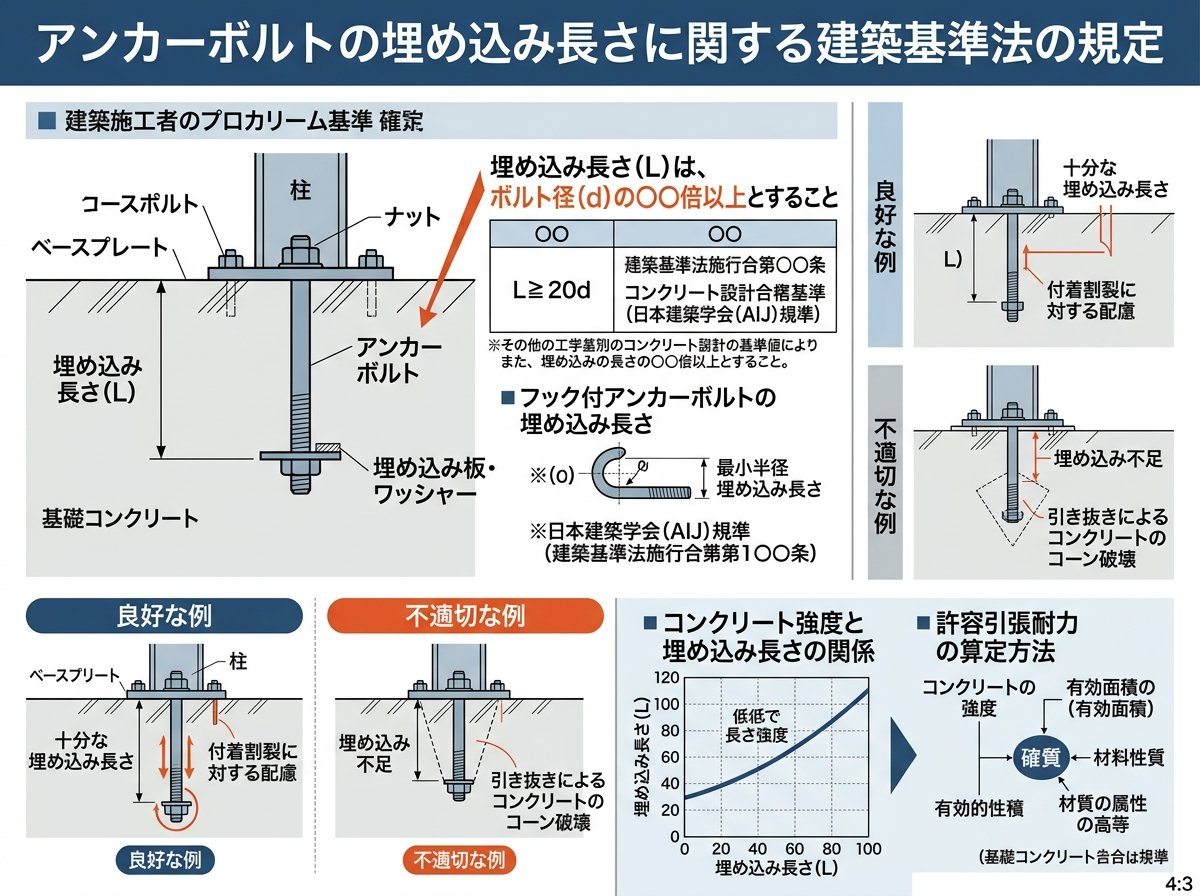

アンカーボルトの埋め込み長さに関する建築基準法の規定

建築基準法においてアンカーボルトの埋め込み長さは非常に重要な要素として規定されています。平成12年建設省告示第1456号によると、アンカーボルトの埋め込み長さは「アンカーボルトの呼び径の20倍以上」とすることが定められています。この規定は建物の構造安全性を確保するための最低限の基準です。



具体的な計算式は以下の通りです：

アンカーボルトの埋め込み長さ = 20d以上（dはアンカーボルトの呼び径）

この計算式に基づくと、各サイズのアンカーボルトに必要な最低埋め込み長さは次のようになります：

• M12の場合：12mm × 20 = 240mm以上
• M16の場合：16mm × 20 = 320mm以上
• M20の場合：20mm × 20 = 400mm以上
• M22の場合：22mm × 20 = 440mm以上
• M24の場合：24mm × 20 = 480mm以上
• M27の場合：27mm × 20 = 540mm以上
• M30の場合：30mm × 20 = 600mm以上

ただし、コーン状破壊の検討を行い問題がなければ、20dより短い埋め込み長さでも認められる場合があります。しかし、この検討を省略する場合は必ず上記の基準を満たす必要があります。



アンカーボルトのホールダウン金物における埋め込み長さの計算方法

ホールダウン金物に使用されるアンカーボルトの埋め込み長さは、引き抜き耐力との関係から特に重要です。木造住宅工事仕様書（フラット35）では、ホールダウン金物の短期許容引張耐力に応じた埋め込み長さが次のように規定されています：

• 25kN以下の場合：埋め込み長さ360mm以上
• 25kNを超え35.5kN以下の場合：埋め込み長さ510mm以上（M16の場合）

これらの数値は、アンカーボルトの表面積と付着許容応力度から算出されています。具体的な計算方法は以下の通りです：

1. コンクリートの付着アンカーボルト埋込み長さの表面積に付着力を掛ける
2. 付着力は短期許容応力度として1.4N/mm²を使用
3. 必要な埋め込み長さ = 必要耐力 ÷ (ボルト径 × π × 1.4)

例えば、M16アンカーボルトで35.4kNの耐力が必要な場合：

必要な埋め込み長さ = 35400 ÷ 16 ÷ 3.14 ÷ 1.4 = 503.3mm → 504mm

このように、必要な耐力に応じて埋め込み長さを計算する必要があります。近年では50kN以上の高耐力ホールダウン金物も増えており、それに対応した特殊なアンカーボルトも開発されています。



アンカーボルトの埋め込み長さ不足による建築基準法違反のリスク

アンカーボルトの埋め込み長さが規定を満たしていない場合、建築基準法違反となるリスクがあります。特に問題となるのは、一般的な木造住宅の基礎工事における「2回打ち」の施工方法です。



多くの現場では、基礎の立上り寸法が400mmで設計されています。これはフラット35の基本寸法に準拠しているためです。しかし、ベタ基礎を施工する際に、ベースコンクリート（底盤）と立上りコンクリートを2回に分けて打設する場合、問題が生じます。



計算してみましょう：

• 基礎の立上り：400mm
• ベースコンクリートの高さ（GLからの高さ）：50mm
• 実際の立上り部分の高さ：400mm - 50mm = 350mm

ホールダウンアンカーボルトの必要埋め込み長さが360mmの場合、350mmでは10mm不足することになります。この10mmの不足が建築基準法違反となるのです。



この問題を解決するためには、以下の対策が考えられます：

1. 基礎の立上りを410mm以上に設計する
2. ベースコンクリートと立上りコンクリートを一度に打設する「一発打ち」を採用する
3. 埋め込み長さが350mm以内でも十分な引張耐力を確保できる特殊なアンカーボルトを使用する

特に注意すべきは、ホールダウンアンカーボルトの設置忘れや位置間違いを後から修正するために、ケミカルアンカー等で後付けすることは基本的に認められていないという点です。「後戻りできない工程」であることを認識し、コンクリート打設前の確認を徹底することが重要です。



アンカーボルトの埋め込み長さとかぶり厚さの関係性

アンカーボルトの埋め込み長さを考える上で、かぶり厚さも重要な要素です。建築基準法には、アンカーボルトのかぶり厚さに関する明確な規定はありませんが、鉄筋に関するコンクリートのかぶり厚さは建築基準法施行令第79条で規定されています。



一般的には、アンカーボルトのかぶり厚さも鉄筋と同様に考え、基礎立上り部分では40mm程度のかぶりを確保することが推奨されています。かぶり厚さが不足すると、地震や台風などの外力が加わった際に、基礎にひび割れが生じる可能性が高まります。



優良なビルダーでは、アンカーボルトの引抜耐力低下を防止するため、自社の品質基準を設け、適切なかぶり厚さを確保するよう管理しています。コンクリート打設前の現場確認も徹底して行われています。



かぶり厚さと埋め込み長さの両方を適切に確保することで、アンカーボルトの性能を最大限に発揮させ、建物の安全性を高めることができます。特に、高耐力を要求されるホールダウンアンカーボルトでは、これらの要素が建物の耐震性に直接影響するため、慎重な施工管理が求められます。



アンカーボルトの埋め込み長さを確保するための施工上の工夫と対策

アンカーボルトの埋め込み長さを確実に確保するためには、施工段階での工夫と対策が不可欠です。現場で実践できる具体的な方法をいくつか紹介します。



1. 施工計画段階での対策
基礎の設計時点から埋め込み長さを考慮した計画を立てることが重要です。具体的には：

• 基礎立上りの高さを410mm以上に設計する
• 基礎伏図にアンカーボルトの位置と埋め込み長さを明記する
• 施工業者との打ち合わせで埋め込み長さの重要性を共有する

2. 施工方法の工夫
基礎工事の施工方法を工夫することで、埋め込み長さの不足を防ぐことができます：

• ベースコンクリートと立上りコンクリートを一度に打設する「一発打ち」を採用する
• 2回打ちの場合は、ベースコンクリート打設前にアンカーボルトを設置する
• アンカーボルトの位置を明確にマーキングし、設置忘れを防止する

3. 専用金物・製品の活用
近年では、埋め込み長さの問題を解決するための専用製品も開発されています：

• 埋め込み長さを短くできる高耐力アンカーボルト
• 先端部を傘型にして引き抜き強度を上げた特殊アンカーボルト
• 特殊鋼を用いた破断に強いアンカーボルト

これらの製品を活用することで、基礎立上りの高さを低く抑えつつも必要な耐力を確保することができ、コストダウンにもつながります。



4. 施工管理の徹底
施工段階での管理を徹底することも重要です：

• コンクリート打設前のアンカーボルト設置状況の確認
• 写真による施工記録の作成
• 第三者機関による施工検査の実施

特に重要なのは、ホールダウンアンカーボルトの設置忘れや位置間違いを後から修正することは基本的に認められていないという点です。コンクリート打設前の確認を徹底し、「後戻りできない工程」であることを現場の全員が認識することが大切です。



また、工務店が基礎工事を外注する場合は、アンカーボルトの埋め込み長さについて明確な指示を出すことが必要です。基礎工事の知識が不足している現場監督や職人も少なくないため、適切な教育と情報共有も重要な対策となります。



以上の工夫と対策を実践することで、アンカーボルトの埋め込み長さ不足による建築基準法違反を防ぎ、安全で耐久性の高い建物を実現することができます。



アンカーボルトの埋め込み長さと地震時の建物安全性の関連性

アンカーボルトの埋め込み長さは、地震時の建物安全性に直接影響する重要な要素です。特に木造住宅において、ホールダウン金物とアンカーボルトの性能は建物の耐震性を左右します。



阪神・淡路大震災の教訓から、平成12年建設省告示1460号でホールダウンアンカーボルトの設置が義務付けられました。この震災では、多くの木造住宅で柱が土台や梁から引き抜けることによる倒壊が見られました。ホールダウン金物とそれを固定するアンカーボルトは、こうした引き抜けを防止する重要な役割を担っています。



地震時に建物に作用する力を考えると、横からの力（水平力）によって建物の片側が持ち上がろうとする力（引き抜き力）が生じます。この引き抜き力に対抗するのがホールダウン金物とアンカーボルトの役割です。アンカーボルトの埋め込み長さが不足していると、地震時の大きな引き抜き力に耐えられず、アンカーボルトがコンクリートから抜け出してしまう危険性があります。



具体的には、アンカーボルトの引き抜き耐力は以下の要素に影響されます：

1. アンカーボルトの径（太いほど強い）
2. 埋め込み長さ（長いほど強い）
3. コンクリートとの付着面積（大きいほど強い）
4. コンクリートの強度（高いほど強い）

特に埋め込み長さは、コンクリートとの付着面積に直接関係するため、耐力に大きく影響します。例えば、M16アンカーボルトの場合、埋め込み長さが360mmと510mmでは、引き抜き耐力が約1.4倍も異なります。



また、地震時にはコンクリート内でアンカーボルト周辺に「コーン状破壊」と呼ばれる現象が生じる可能性があります。これは、アンカーボルトが引き抜かれる際に、コンクリートが円錐（コーン）状に破壊される現象です。埋め込み長さが十分でないと、このコーン状破壊が生じやすくなり、アンカーボルトの引き抜き耐力が大幅に低下します。



近年の地震被害調査では、アンカーボルトの埋め込み長さ不足が原因と思われる建物被害も報告されています。特に、建築基準法の規定を満たしていない施工が行われた建物では、想定よりも小さな地震力で被害が生じるケースがあります。



建物の耐震性を確保するためには、アンカーボルトの埋め込み長さを適切に確保することが不可欠です。特に、高耐力を要求されるホールダウン金物では、埋め込み長さの確保が建物の安全性に直結します。施主や工務店は、基礎工事の段階でアンカーボルトの埋め込み長さが適切に確保されているかを確認することが重要です。



また、既存住宅の耐震診断においても、アンカーボルトの埋め込み長さは重要なチェックポイントとなります。不足が疑われる場合は、補強工事を検討する必要があるでしょう。



アンカーボルトの埋め込み長さは、一見小さな詳細のように思えますが、地震国日本において建物の安全性を確保するための重要な要素です。適切な設計と施工により、地震に強い安全な住宅を実現することができます。
