ベタ基礎の断面図と寸法の基本構造と施工ポイント

ベタ基礎の断面図と寸法について

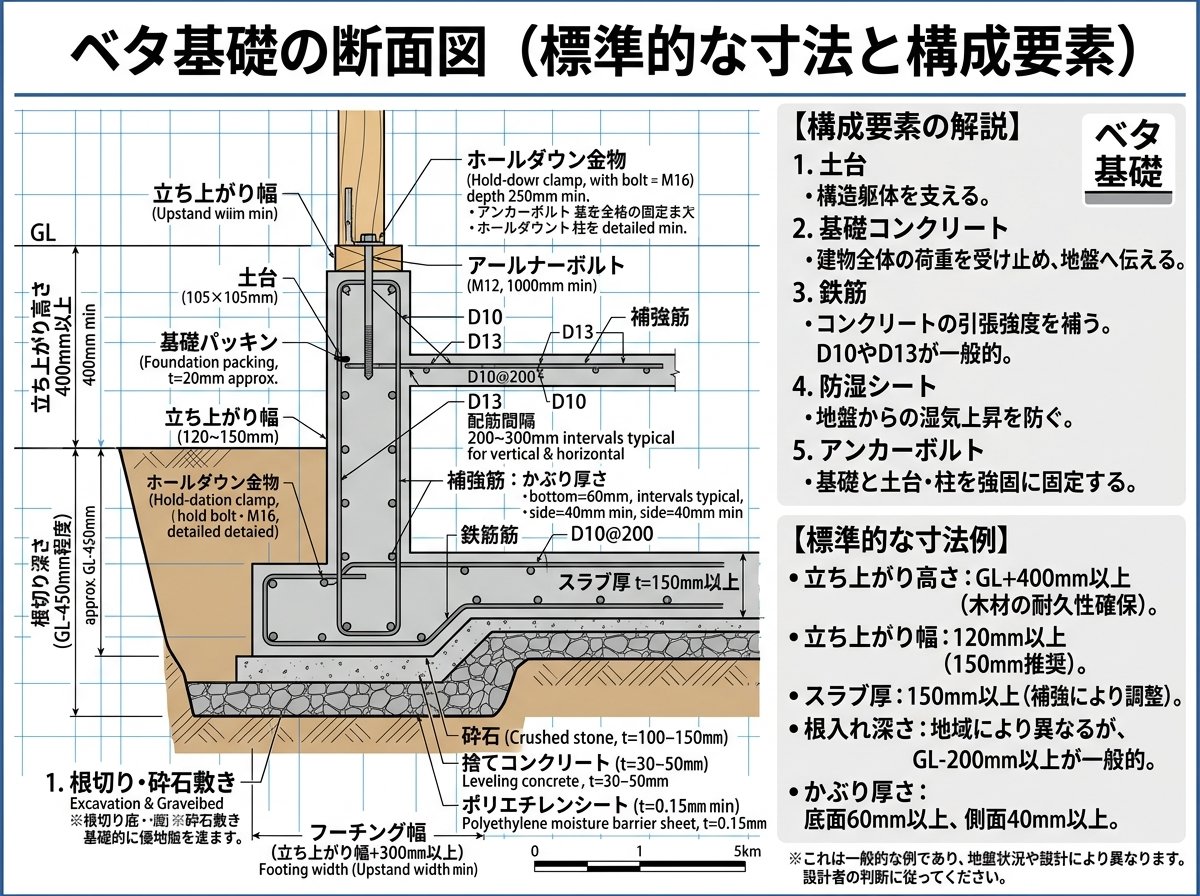

ベタ基礎の断面図における標準的な寸法と構成要素

ベタ基礎は木造住宅の基礎工法として広く採用されており、その断面図を理解することは施工品質を確保する上で非常に重要です。標準的なベタ基礎の断面構成は、底盤部分と立ち上がり部分に大別されます。



底盤部分の標準的な寸法は以下の通りです。

• 底盤厚さ：150mm〜200mm
• 配筋：D13@200〜300mm（SD295A）のシングルまたはダブル配筋
• かぶり厚さ：70mm程度（立ち上がり以外の部分）

立ち上がり部分の標準的な寸法は。

• 基礎梁幅：150mm〜180mm
• 地上高さ（Dg）：300mm〜400mm
• 根入れ深さ（Df）：100mm〜300mm
• 上端・下端主筋：1-D13〜2-D16（SD295A）
• せん断補強筋：D10@175〜300mm（SD295A）

これらの寸法は地域の気候条件や地盤状況、建物の規模によって調整が必要です。特に寒冷地では凍結深度を考慮して根入れ深さを深くする必要があります。



コンクリートの強度は一般的にFc=21N/mm²が使用され、鉄筋はJIS G 3112に準拠したSD295Aが標準的です。これらの材料仕様は構造計算書に明記されます。



ベタ基礎の構造計算と配筋パターンの詳細解説

ベタ基礎の構造設計では、建物からの荷重を安全に地盤に伝達するための計算が不可欠です。構造計算では以下の要素を考慮します。

1. 荷重計算
   • 建物自重（固定荷重）
   • 積載荷重（家具や人などの重量）
   • 積雪荷重（地域による）
   • 地震力
2. 地盤の許容応力度
   • 一般的な地盤の許容応力度：30kN/m²程度
   • 軟弱地盤の場合は地盤改良が必要

配筋パターンは荷重条件によって異なりますが、一般的なパターンとして。

【底盤部分の配筋例】
・シングル配筋：D13@200〜300mm（軽量な建物）
・ダブル配筋：D13@125〜250mm（重量のある建物）

【立ち上がり部分の配筋例】
・FG1（外周部）：上端1-D13、下端1-D13、せん断補強筋D10@300
・FG2（内部）：上端1-D13、下端1-D13、せん断補強筋D10@300
・FG3（負荷大）：上端1-D13、下端2-D13、せん断補強筋D10@300

特に重要なのは、開口部（人通口など）周辺の補強です。開口部下には主筋を追加し、斜め補強筋を配置して応力集中に対応します。開口部の寸法によって必要な補強量が変わるため、構造計算書で確認することが重要です。



ベタ基礎と布基礎の断面図比較と選定基準

ベタ基礎と布基礎は木造住宅の代表的な基礎形式ですが、その断面構造には明確な違いがあります。両者を比較することで、プロジェクトに最適な基礎形式を選定する判断材料となります。



断面構造の違い

• ベタ基礎：床下部分全体にコンクリートと鉄筋が敷設される面基礎
• 布基礎：建物の外周部と主要な内部耐力壁の下にのみコンクリートが敷設される線基礎

寸法の比較

項目	ベタ基礎	布基礎
底盤幅	建物全体	150〜200mm程度
立ち上がり高さ	300〜400mm	400〜500mm
立ち上がり幅	150〜180mm	150〜200mm
根入れ深さ	100〜300mm	300〜450mm

選定基準

1. 地盤条件による選定
   • 軟弱地盤：ベタ基礎が有利（荷重分散効果）
   • 良好な地盤：どちらも選択可能
2. 建物条件による選定
   • 重量構造物：ベタ基礎が推奨
   • 軽量構造物：布基礎でも対応可能
3. 経済性による選定
   • 初期コスト：布基礎が安価（コンクリート量が少ない）
   • 長期的コスト：ベタ基礎が有利（メンテナンス性、耐久性）

ベタ基礎は湿気対策やシロアリ対策に優れており、近年の住宅では耐震性能の向上も考慮して採用されるケースが増えています。一方、布基礎は断面係数が高く、曲げに対する強度が高いという特徴があります。



ベタ基礎の断面図における人通口と開口部の補強方法

ベタ基礎の断面図で特に注意が必要なのが、人通口や配管用の開口部です。これらの部分は構造的に弱点となりやすいため、適切な補強が不可欠です。



人通口の標準的な寸法

• 開口高さ：550mm〜1,275mm
• 開口幅：600mm〜900mm程度

開口部の補強方法

1. 主筋の追加

   開口部下部には通常より多くの主筋を配置します。

   • 小さな開口部：2-D13（上下とも）
   • 大きな開口部：2-D13（上側）、4-D13（下側）
2. 斜め補強筋の設置

   開口部の四隅には応力集中が発生するため、斜め補強筋（D10〜D13）を配置します。これにより、亀裂の発生を防止します。



3. 定着長さの確保

   補強筋の定着長さは、鉄筋径の40倍以上を確保することが一般的です。

   • D13の場合：520mm以上
   • D16の場合：640mm以上

開口部の補強設計は構造計算書に明記されるべきであり、以下のような検証が行われます。

開口部下の主筋の断面積 ≧ (d1/d'1)×基礎梁の主筋断面積

ここで、d1は基礎梁上端主筋中心と基礎梁下端の距離、d'1は開口部下の主筋(上側)中心と開口部下端の距離を表します。



施工時には、図面通りに正確に補強筋を配置し、コンクリート打設時に位置がずれないよう固定することが重要です。特に、人通口周辺は配筋が複雑になるため、施工前の入念な確認が必要です。



ベタ基礎の断面図に基づく施工手順と品質管理のポイント

ベタ基礎の施工は、断面図に示された寸法と配筋を正確に再現することが求められます。施工の品質がそのまま建物の耐久性に直結するため、各工程での管理が重要です。



施工手順

1. 基礎掘削と地業工事
   • 設計GLから必要な深さまで掘削
   • 砕石敷き（厚さ約100mm）と転圧
   • 防湿シートの敷設
2. 配筋工事
   • 底盤配筋（スペーサーで位置を確保）
   • 立ち上がり部の型枠設置
   • 立ち上がり部の配筋
   • 人通口・開口部の補強筋設置
   • アンカーボルトの設置（M12〜M16、埋め込み深さ360mm以上）
3. コンクリート打設
   • 生コンクリートの品質確認（スランプ、空気量）
   • 打設と締固め（バイブレーターの適切な使用）
   • 表面仕上げ
4. 養生と型枠撤去
   • 適切な期間の湿潤養生（5〜7日程度）
   • 型枠の撤去（強度発現後）

品質管理のポイント

1. 寸法精度の確保
   • 底盤厚さの確保（設計値±10mm以内）
   • 立ち上がり高さの確保（GL+400mm程度が標準）
   • 基礎天端レベルの水平精度（±3mm以内）
2. 配筋の品質管理
   • 鉄筋のかぶり厚さ確保（底盤下面70mm程度）
   • 鉄筋の結束状態の確認
   • 補強筋の位置と定着長さの確認
3. コンクリートの品質管理
   • 設計強度の確認（Fc=21N/mm²）
   • 打設時の気温管理（5℃以下、25℃以上は特別な対策が必要）
   • 打継ぎ部の処理（コールドジョイント防止）
4. 施工後の検査
   • ひび割れの有無の確認
   • 基礎天端の水平精度の確認
   • アンカーボルトの位置と垂直度の確認

施工中は、断面図と構造計算書を常に参照し、特に配筋検査時には第三者による確認を受けることが望ましいです。また、コンクリート打設時の天候条件にも注意し、極端な高温や低温、雨天時には適切な対策を講じる必要があります。



ベタ基礎の断面図における地域別・用途別の寸法バリエーション

ベタ基礎の断面寸法は、建築される地域の気候条件や地盤特性、建物の用途によって適切に調整する必要があります。標準的な断面図をベースにしながらも、各地域や用途に応じた最適化が重要です。



地域別の寸法バリエーション

1. 寒冷地（北海道・東北地方など）
   • 根入れ深さ：400mm〜600mm（凍結深度に対応）
   • 底盤厚さ：180mm〜200mm（耐凍害性向上）
   • コンクリート強度：Fc=24N/mm²以上（耐凍害性向上）
   • 断熱材：基礎外周部に断熱材（XPS）t=50mm程度を設置
2. 多雪地域（日本海側など）
   • 立ち上がり高さ：450mm〜500mm（積雪対策）
   • 基礎梁幅：180mm〜200mm（雪荷重対応）
   • 配筋：D13@200以下の間隔（荷重増加に対応）
3. 軟弱地盤地域（沿岸部・埋立地など）
   • 底盤厚さ：200mm〜250mm（荷重分散強化）
   • 配筋：ダブル配筋D13@125〜175mm（曲げ耐力向上）
   • 地中梁：幅・深さを増加（200mm×400mm程度）

用途別の寸法バリエーション

1. 一般住宅用
   • 標準的な寸法（前述の通り）
   • 人通口：600mm×600mm程度
2. 重量木造・3階建て住宅用
   • 底盤厚さ：200mm〜250mm
   • 立ち上がり幅：180mm〜200mm
   • 配筋：底盤D13@125〜175mm、立ち上がり上端2-D16、下端2-D16
   • せん断補強筋：D10@150mm程度
3. 店舗・事務所併用住宅用
   • 底盤厚さ：200mm〜250mm
   • 立ち上がり高さ：450mm〜500mm（床下設備スペース確保）
   • 配筋：荷重増に対応した補強（構造計算による）
   • 人通口：幅900mm×高さ600mm程度（設備配管用）

地域や用途に応じた寸法調整は、建築基準法施行令や各地域の条例に準拠しつつ、構造計算に基づいて決定されます。特に重要なのは、地盤調査結果を反映した設計であり、地盤の許容応力度に応じて底盤厚さや配筋量を調整することです。



また、近年の気候変動による豪雨増加を考慮し、従来よりも高い位置に基礎天端を設定する傾向もあります。これは浸水対策としても有効で、特に浸水リスクの高い地域では、GL+500mm程度の立ち上がり高さを確保するケースも増えています。



日本ベターリビング協会による基礎構造の地域別推奨仕様の詳細情報
ベタ基礎の断面図と寸法は、単なる標準値に従うのではなく、建築地の特性や建物の要件に合わせて最適化することが、長期的な建物の安全性と快適性を確保する上で非常に重要です。施工者は設計者の意図を十分に理解し、正確な施工を心がけることが求められます。



ベタ基礎の断面図から読み取る耐震性能と長期耐久性の確保

ベタ基礎の断面図は、単なる寸法や配筋の指示書ではなく、建物の耐震性能と長期耐久性を確保するための重要な設計情報を含んでいます。断面図の詳細を正しく理解し、適切に施工することで、建物の安全性と寿命を大きく向上させることができます。



耐震性能を高めるための断面設計ポイント

1. 基礎の一体性確保

   ベタ基礎の最大の特徴は、建物全体を一枚の底盤で支える一体構造にあります。これにより、地震時の不同沈下を防止し、建物全体の挙動を安定させます。断面図では以下の点に注目すべきです。

   • 底盤の連続性（途切れがないこと）
   • 立ち上がり部と底盤の接合部の配筋処理
   • 底盤の厚さの均一性（薄くなる部分がないこと）
2. アンカーボルトの仕様

   基礎と上部構造を緊結するアンカーボルトは耐震性能の要です。

   • 径：M12〜M16（建物規模による）
   • 埋め込み深さ：360mm以上
   • 配置間隔：1,820mm以内
   • 出隅部からの距離：500mm以内
3. 人通口周辺の補強

   断面図では人通口周辺の補強が特に重要です。

   • 開口部上下の主筋増強
   • 開口部四隅の斜め補強筋
   • 開口部周辺のせん断補強筋の間隔縮小（D10@150mm程度）

長期耐久性を確保するための断面設計ポイント

1. かぶり厚さの確保

   コンクリート中の鉄筋の腐食を防ぐためのかぶり厚さは、断面図で明確に指示されます。

   • 底盤下面：70mm以上
   • 立ち上がり外側：60mm以上
   • 立ち上がり内側：40mm以上
2. 防湿・防水対策

   断面図には直接表示されないことが多いですが、施工時に考慮すべき防湿・防水対策。

   • 砕石層の設置（t=100mm以上）
   • 防湿シートの敷設（t=0.1mm以上）
   • 立ち上がり外側の防水処理（アスファルト系防水材など）
3. コンクリートのひび割れ制御

   断面図に示される配筋は、温度応力や乾燥収縮によるひび割れを制御する役割も担います。

   • 適切な配筋間隔（一般的にD13@200mm程度）
   • 打継ぎ部の処理方法（目地材の設置など）
   • 養生方法の指示（湿潤養生7日間以上など）

施工時の注意点
断面図通りの施工を実現するためには、以下の点に特に注意が必要です。

1. 配筋のかぶり厚さを確保するためのスペーサーの適切な配置
2. コンクリート打設時の締固め（バイブレーター）の適切な使用
3. 気温条件に応じたコンクリートの養生方法の調整
4. アンカーボルトの位置精度と垂直度の確保

断面図に示される寸法や配筋は、構造計算に基づいて決定された最低限必要な仕様です。施工時にこれを下回ることは、建物の安全性を損なう可能性があります。特に重要な部分（主筋の本数、せん断補強筋の間隔など）は、施工前に再確認することが推奨されます。



建築構造技術センターによる基礎構造の耐震設計ガイドライン
ベタ基礎の断面図を正確に理解し、適切に施工することは、建物の安全性と長寿命化に直結します。施工者は設計者の意図を十分に汲み取り、品質管理を徹底することが求められます。
