アンカーボルト寸法一覧 基礎の定着長さの基準

アンカーボルト寸法の基準と選定方法

アンカーボルトは建築物の基礎と上部構造を繋ぐ重要な役割を担っています。特に地震大国である日本では、その選定と施工方法が建物の安全性に直結します。アンカーボルトの寸法選びは、単なるサイズ選定ではなく、建築基準法や各種規準に基づいた適切な判断が求められるのです。



アンカーボルトの種類は大きく分けて「L型」と「J型」があり、それぞれ用途や施工条件によって使い分けられています。基礎工事において、これらのアンカーボルトを正しく設置することは、建物全体の耐震性能を左右する重要なポイントとなります。



アンカーボルト寸法の一覧

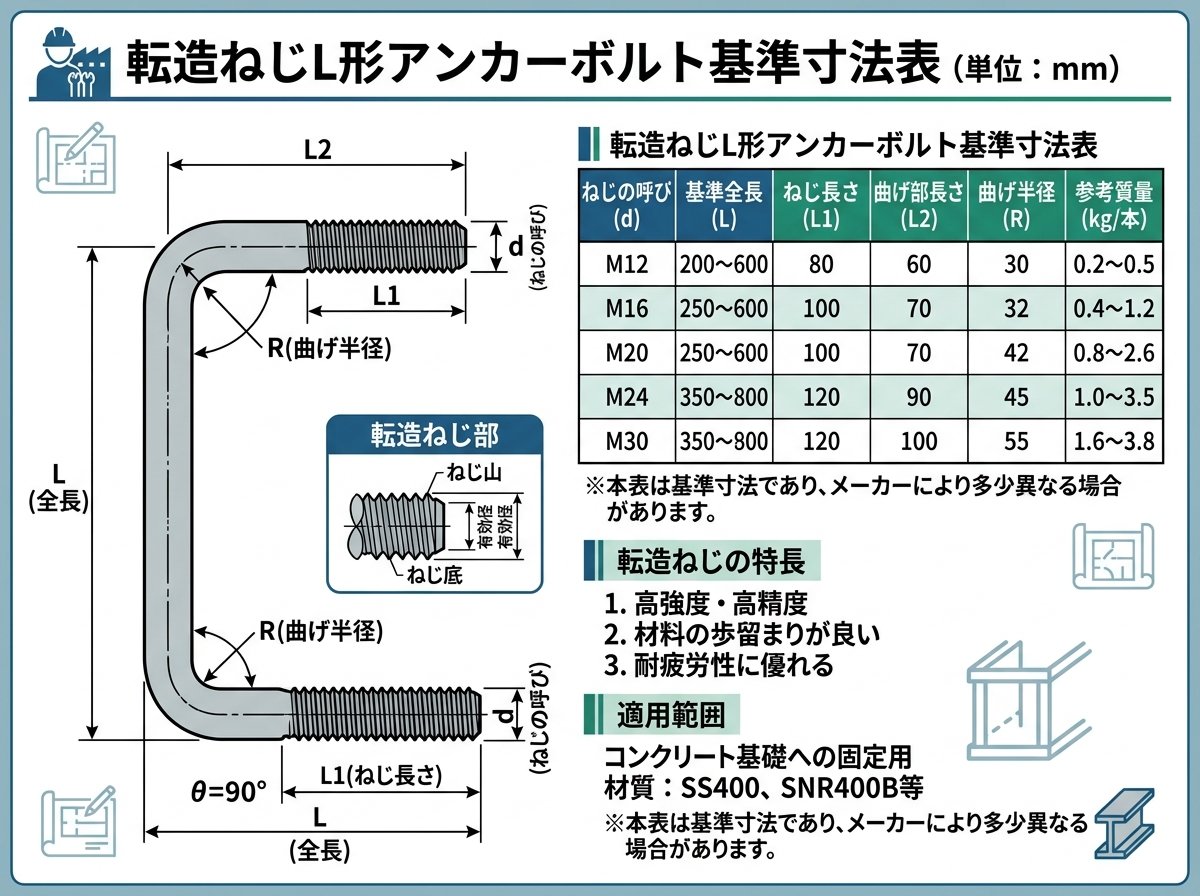

転造ねじL形アンカーボルト基準寸法表（単位：mm）

ねじの呼び	ねじピッチ	軸部径φd1	ねじの長さS	内R寸法R	戻し寸法l1
M10	1.5	8.9	40	15R	40
M12	1.75	10.7	50	20R	50
M16	2.0	14.56	70	25R	70
M20	2.5	18.22	80	30R	80
M22	2.5	20.22	90	35R	90
M24	3.0	21.88	100	35R	100
M27	3.0	24.88	110	40R	110
M30	3.5	27.54	120	45R	120
M33	3.5	30.54	140	50R	140
M36	4.0	33.15	150	55R	150

転造ねじJ形アンカーボルト基準寸法表（単位：mm）

ねじの呼び	ねじピッチ	軸部径φd1	ねじの長さS	内R寸法R	戻し寸法l1
M10	1.5	8.9	40	15R	55
M12	1.75	10.7	50	20R	65
M16	2.0	14.56	70	25R	90
M20	2.5	18.22	80	30R	110
M22	2.5	20.22	90	35R	120
M24	3.0	21.88	100	35R	135
M27	3.0	24.88	110	40R	150
M30	3.5	27.54	120	45R	165
M33	3.5	30.54	140	50R	180
M36	4.0	33.15	150	55R	200

アンカー下穴ドリル径一覧表

アンカー種類	サイズ	ドリル径
ルーティーアンカー/オールアンカー	M6・1/4	6.4㎜
ルーティーアンカー/オールアンカー	M8・5/16	8.5㎜
ルーティーアンカー/オールアンカー	3/8	10.0㎜
ルーティーアンカー/オールアンカー	M10	10.5㎜
ルーティーアンカー/オールアンカー	1/2	13.5㎜
ルーティーアンカー/オールアンカー	M12	12.7㎜
ルーティーアンカー/オールアンカー	M16	17.0㎜
ルーティーアンカー/オールアンカー	M20	21.5㎜

L字型アンカーボルト寸法表（インチ）

サイズ	ねじ長さ	フック	全長
3/8	1/2	1	6
3/8	1/2	1	8
3/8	1/2	1	10
3/8	1/2	1	12
1/2	2	1	6
1/2	2	1	8
1/2	2	1	10
1/2	2	1	12
1/2	2	1	14
1/2	2	1	16
5/8	4	2	6
5/8	4	2	8
5/8	4	2	10
5/8	4	2	12
3/4	4	3	6
3/4	4	3	10
3/4	4	3	12
3/4	4	3	14

アンカーボルト寸法の基礎

アンカーボルト寸法の基本規格とJIS規格

アンカーボルトの寸法は、JIS（日本工業規格）によって標準化されています。一般的に使用されるアンカーボルトのサイズは、M10、M12、M16、M20、M22、M24、M30などがあります。「M」はメートルねじを表し、その後の数字は呼び径（ボルトの外径）をミリメートル単位で示しています。



木造住宅の基礎工事では、主にM12やM16が使用されることが多いですが、建物の規模や構造によって適切なサイズを選定する必要があります。例えば、小規模な木造住宅ではM12が一般的ですが、中・大規模の建築物や特に耐震性を高めたい場合はM16以上を選ぶことが推奨されています。



アンカーボルトの全長も重要な要素です。L型アンカーボルトの場合、M12サイズでは一般的に全長が150mm〜600mm程度のものが使われます。この全長は、基礎の深さや土台との接合方法によって適切なものを選ぶ必要があります。



また、ねじ部の長さも規格化されており、M12の場合は通常50mm程度となっています。このねじ部分が土台から適切に突き出すように設計することが、後の施工精度にも影響します。



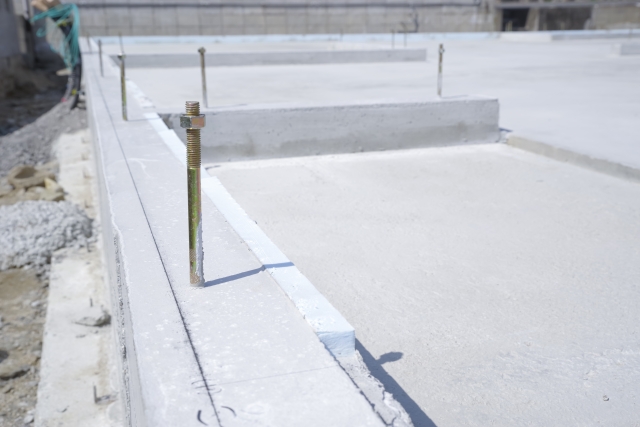

アンカーボルトの定着長さと基礎への埋め込み基準

アンカーボルトの定着長さは、建築物の安全性を確保するうえで非常に重要な要素です。建築基準法や日本建築学会の基準によると、アンカーボルトの基礎に対する定着長さは、アンカーボルト径の20倍以上とすることが定められています。



例えば、M12（直径12mm）のアンカーボルトを使用する場合、基礎コンクリートへの埋め込み長さは12mm×20=240mm以上必要となります。この基準を満たさないと、地震時などにアンカーボルトが引き抜かれる危険性が高まります。



実際の施工現場では、埋め込み不足によるトラブルが多く報告されています。特に基礎の立ち上がり部分が薄い場合や、配筋の関係でアンカーボルトの位置が制限される場合には注意が必要です。



埋め込み長さが確保できない場合の対策として、タナカの「オメガアンカーボルト」や「異形Sアンカーボルト」など、特殊な形状で短い埋め込み長さでも十分な強度を確保できる製品も開発されています。これらの製品は通常のL型やJ型アンカーボルトよりも高価ですが、施工条件が厳しい場合には有効な選択肢となります。



アンカーボルト寸法表の見方と選定ポイント

アンカーボルトを選定する際には、寸法表を正しく理解することが重要です。一般的なアンカーボルトの寸法表には、以下の項目が記載されています：

• ねじの呼び（M10、M12など）
• ねじピッチ（例：M12の場合は1.75mm）
• 軸部径（ねじ部分以外の本体の直径）
• ねじの長さ
• 内R寸法（曲げ部分の内側の半径）
• 戻し寸法（L型やJ型の折り返し部分の長さ）
• 全長

これらの数値を理解し、建築物の構造や基礎の形状に合わせて適切なアンカーボルトを選定することが重要です。



選定のポイントとしては、以下の点に注意が必要です：

1. 建物の規模や構造に適したサイズを選ぶ
2. 基礎の厚みに対して適切な全長のものを選ぶ
3. 土台の厚みに合わせたねじ長さのものを選ぶ
4. 耐震性能を考慮した本数と配置を計画する

特に木造住宅の場合、ホールダウン金物（耐震金物）と併用されることが多いため、それらとの干渉を避けるよう配慮することも重要です。



アンカーボルト寸法に関する施工トラブルと対策法

アンカーボルトの施工において、よく発生するトラブルとその対策について解説します。



1. 埋め込み不足

   埋め込み長さがアンカーボルト径の20倍を満たしていない場合、耐力不足となります。対策としては、オメガ型や異形Sアンカーボルトなど、短い埋め込み長さでも十分な強度を発揮できる特殊形状のアンカーボルトを使用することが有効です。



2. 位置ズレ

   設計図通りの位置にアンカーボルトが設置されていない場合、土台やホールダウン金物との取り合いに問題が生じます。位置ズレを防ぐためには、アンカーホルダーやアンカーヘルプSなどの専用治具を使用することをおすすめします。



3. 土台の破壊

   特にホールダウン金物近くのアンカーボルトでは、小さな座金を使用すると土台にめり込んで破壊することがあります。ホールダウン用アンカーボルトから200mm以内のM12アンカーボルトには、45角ではなく60角の座金を使用するべきです。



4. 入れ忘れ

   コンクリート打設後にアンカーボルトの入れ忘れが発覚した場合は、ガードアンカーなどの後施工アンカーを使用して対応します。ただし、後施工アンカーは当初設計の強度を完全に満たせない場合もあるため、構造設計者との協議が必要です。



5. 芯ズレ

   柱の中心とアンカーボルトの位置がずれている場合、ホールダウン金物が浮いてしまい、耐力が発揮できません。対策としては、ニューくるピタや耐震Jケーブルなどの調整金物を使用します。



これらのトラブルを未然に防ぐためには、施工前の綿密な計画と、施工中の正確な位置決めが重要です。また、トラブルが発生した場合の対応策も事前に把握しておくことで、現場での迅速な対応が可能になります。



アンカーボルト寸法と異形筋の組み合わせによる耐震性向上

アンカーボルトの耐震性能を向上させるためには、単にボルトの寸法を大きくするだけでなく、異形筋との組み合わせが効果的です。異形筋アンカーボルトは、通常のアンカーボルトに比べて引き抜き抵抗力が大幅に向上します。



異形筋アンカーボルトは、一般的なL型やJ型アンカーボルトの先端部に異形鉄筋（リブ付き鉄筋）を溶接したもので、コンクリートとの付着力が高いという特徴があります。特に地震時の水平力に対する抵抗力が求められる場合や、基礎の立ち上がりが薄い場合に有効です。



異形筋アンカーボルトの選定ポイントは以下の通りです：

1. アンカーボルト本体の径（M12、M16など）
2. 異形筋の径（D10、D13など）
3. 異形筋の長さ（通常100mm〜200mm程度）
4. アンカーボルト本体と異形筋の接合方法（溶接など）

特に木造住宅の耐震等級3を目指す場合や、地盤条件が悪い地域では、通常のアンカーボルトよりも異形筋アンカーボルトの採用を検討する価値があります。



また、最近では従来の異形筋アンカーボルトをさらに進化させた「ハイブリッドボルト」なども登場しています。これは異形筋の代わりに特殊な形状の金属部品を取り付けたもので、さらに高い引き抜き抵抗力を発揮します。



建築基準法では明確に規定されていませんが、日本建築学会の「鉄筋コンクリート構造計算規準・同解説」では、異形筋を用いたアンカーボルトの定着長さについても言及されています。一般的には、異形筋部分の定着長さは異形筋径の25倍程度が目安とされていますが、構造計算によって適切な長さを決定することが重要です。



耐震性能を高めるためには、アンカーボルトの寸法や形状だけでなく、基礎コンクリートの強度や配筋計画との整合性も重要です。特に基礎の立ち上がり部分には、アンカーボルト周辺に適切な補強筋を配置することで、アンカーボルトの引き抜き抵抗力をさらに向上させることができます。



建築物の耐震性能は、個々の部材の性能だけでなく、それらの接合部の強度にも大きく依存します。アンカーボルトは基礎と上部構造を繋ぐ重要な接合部であり、その寸法選定と施工品質は建物全体の安全性に直結することを忘れてはなりません。



異形筋アンカーボルトを採用する際には、通常のアンカーボルトよりもコストが高くなる点にも注意が必要です。しかし、建物の長期的な安全性を考えると、適材適所で異形筋アンカーボルトを採用することは、コストパフォーマンスの高い選択と言えるでしょう。



日本建築防災協会の木造住宅の耐震診断と補強方法に関する解説書では、アンカーボルトの適切な配置と寸法について詳しく解説されています
最近の研究では、アンカーボルトの引き抜き抵抗力は、単に埋め込み長さだけでなく、基礎コンクリートの強度や配筋状態、さらには施工時の締め付けトルクなどにも影響されることが明らかになっています。特に高い耐震性能が求められる建築物では、これらの要素を総合的に考慮したアンカーボルトの設計と施工が必要です。



建築現場では、設計図面通りのアンカーボルト配置を実現するために、型枠設置前の墨出し作業と、コンクリート打設前の最終確認が非常に重要です。特に複数の職種が関わる現場では、コミュニケーションの不足によるミスが発生しやすいため、チェックリストを活用した確認作業を徹底することをおすすめします。



アンカーボルトの寸法選定と施工品質の向上は、建築物の安全性向上だけでなく、施工効率の改善やコスト削減にもつながります。適切な寸法のアンカーボルトを正確に配置することで、後工程での調整作業や修正作業が減少し、工期短縮やコスト削減に貢献します。



建築業界では、BIM（Building Information Modeling）の普及により、アンカーボルトの配置計画や干渉チェックがより精密に行えるようになっています。3Dモデル上でアンカーボルトの配置を事前に検証することで、施工段階でのトラブルを未然に防ぐことが可能です。



最後に、アンカーボルトの寸法選定と施工は、建築基準法や各種規準に基づいて行うことが基本ですが、地域の気候条件や地盤条件、建物の用途などを考慮した上で、より安全側の設計を心がけることが重要です。特に地震大国である日本では、最低限の基準を満たすだけでなく、余裕を持った設計と丁寧な施工が求められます。
