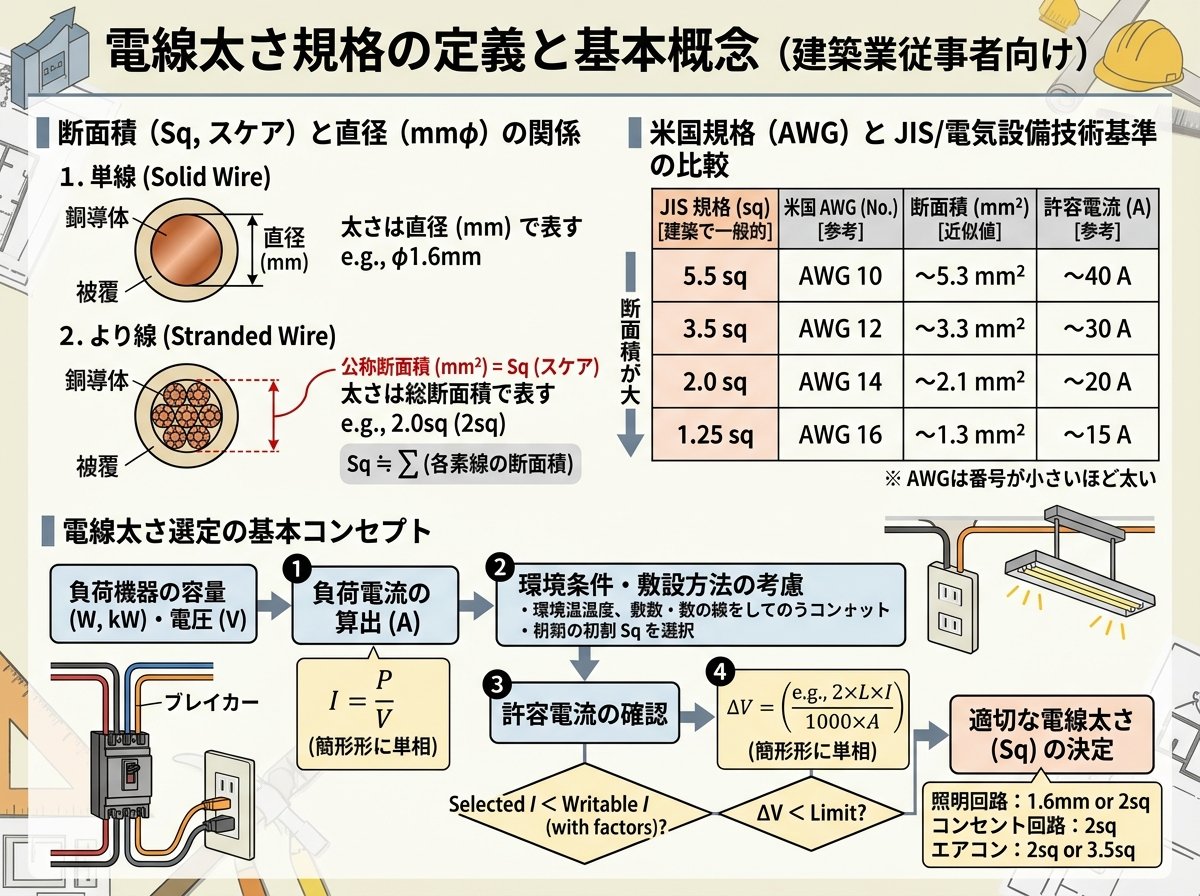

電線太さ規格の定義と基本概念

電線の太さを表す規格は、電気設備の安全性と性能を確保するために標準化された重要な指標です。日本国内では主にJIS規格に基づく「sq（スケア）」が使用されており、これは導体の断面積を平方ミリメートル（square millimeter）で表示する方式です。
電線の太さ選定には、以下の要素が重要になります。

• 許容電流：電線が安全に流せる最大電流値
• 電圧降下：電線の抵抗により生じる電圧低下
• 電力損失：エネルギー効率の観点から考慮される損失
• 環境条件：温度、湿度、敷設方法による影響

建築事業者にとって、これらの基準を理解することは電気設備の安全性確保に直結します。

電線太さ規格の国際比較と換算方法

世界各国で異なる電線規格が採用されているため、国際的なプロジェクトでは規格間の換算が必要です。
主要な電線規格の比較

AWG規格の特徴的な点は、数字が大きくなるほど導体が細くなることです。これは銅線の製造工程数を表しており、工程が多いほど細くなる仕組みです。
DIN規格（ドイツ）はIEC（国際電気標準会議）と同じ基準を採用しており、JISとは1.25sqや2.0sqに相当する太さの規格が存在しません。

電線太さ選定の計算方法と技術基準

適切な電線太さの選定には、電気的計算による検証が不可欠です。基本的な計算式は以下の通りです：
電圧降下の計算式

Vd = KIL(Rcosθ+Xsinθ) ≒ KILR

各パラメータの意味。

• Vd：電圧降下（V）
• K：電気方式による係数
• I：負荷電流（A）
• L：線路のこう長（km）
• R：導体の交流実効抵抗（Ω/km）

電気方式による係数（K値）

実際の選定では、許容電流による初期選定後、電圧降下計算で検証する手順が推奨されます。電圧降下が定格電圧の5%を超える場合は、より太い電線への変更が必要です。

電線太さ規格の実務的な活用法と注意点

建築現場での電線選定では、理論計算だけでなく実務的な配慮が重要です。
実務での選定ポイント

• 束ね係数の考慮：10本を超える束ねでは許容電流に0.7を乗じる
• 周囲温度の影響：30℃を基準とし、高温環境では降格が必要
• 将来負荷の予測：増設可能性を考慮した余裕度の設定
• 経済性の検討：初期コストと運用コストのバランス

安全基準との関係
電気設備の技術基準では、用途別に最小線径が規定されています：

• 300V以下の屋内配線：硬銅線で直径2.6mm以上
• 引張強さによる基準：絶縁電線で2.3kN以上
• 特殊環境：耐火性能や耐候性を考慮した規格選択

これらの基準は電気事故防止の観点から法的に義務付けられており、建築事業者は必ず遵守する必要があります。

電線太さ規格の将来動向と環境対応

電線規格の分野では、環境配慮と省エネルギー性能の向上が重要なトレンドとなっています。近年注目される技術動向には以下があります。
最新技術の動向

• 超電導ケーブル：送電損失の大幅削減を実現する次世代技術
• 環境配慮型材料：ハロゲンフリー材料の採用拡大
• スマートグリッド対応：双方向電力流通に対応した規格策定
• 再生可能エネルギー対応：太陽光発電専用ケーブル（PV-CQ）の普及

国際標準化の進展
IEC規格との整合化が進む中、日本独自の規格も一部で維持されています。建築事業者は、国際的なプロジェクトに対応するため、複数規格への理解が必要になっています。
また、デジタル化の進展により、ケーブル選定支援ソフトウェアや自動計算ツールの活用が広がっており、設計効率の向上と計算ミスの防止に貢献しています。

電線太さ規格の適切な理解と活用は、安全で効率的な電気設備の構築に不可欠です。技術基準の遵守と将来技術への対応を両立させることで、長期的に信頼性の高い電気インフラの実現が可能になります。
