カチオン電着膜厚の基準と防錆性能の関係

カチオン電着の膜厚を正しく知ると防錆コストが大きく変わる

膜厚が20μmを超えると、逆に組み付け不良でやり直し費用がかさむことがあります。

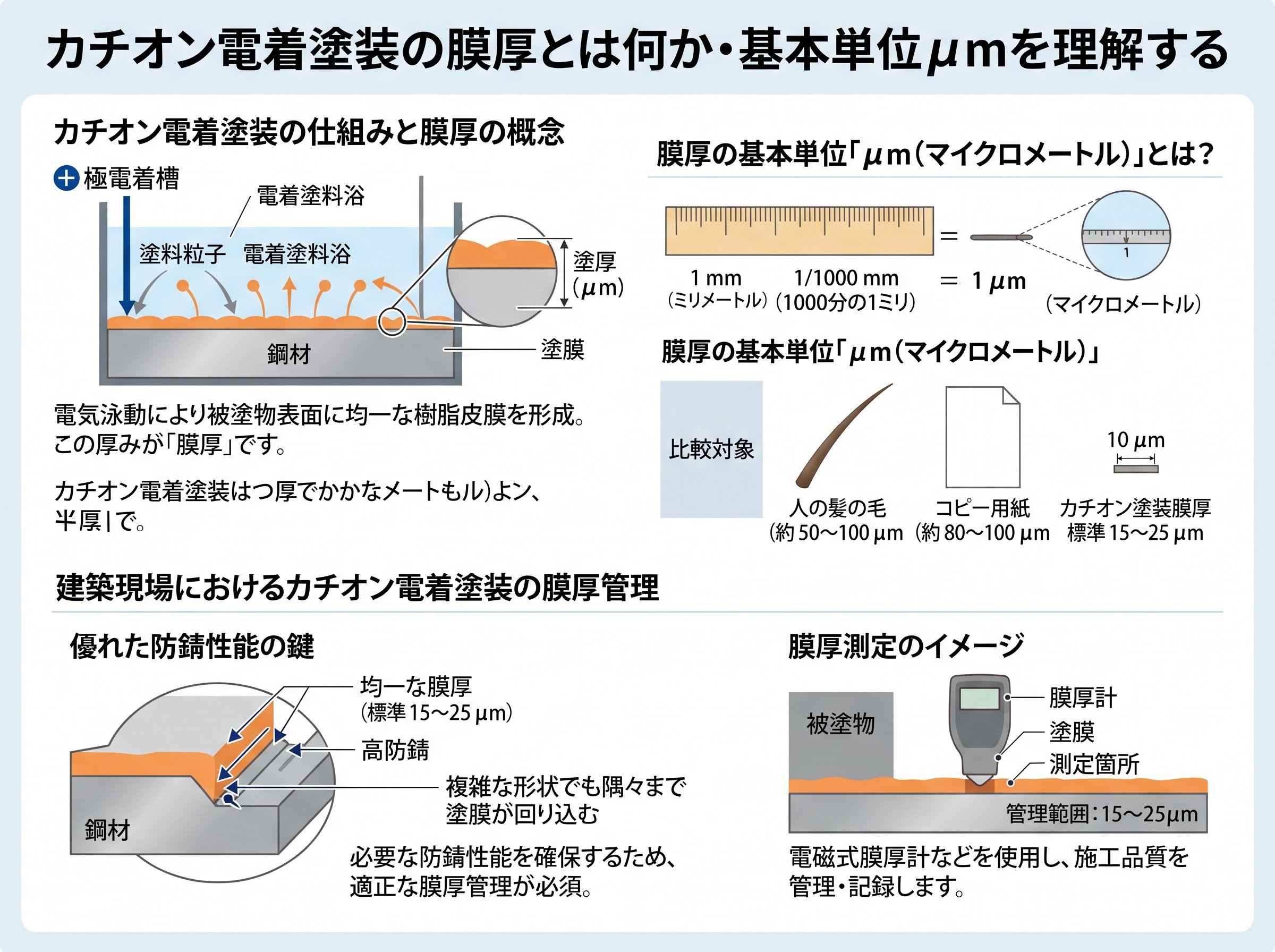

カチオン電着塗装の膜厚とは何か・基本単位μmを理解する

カチオン電着塗装の世界では、膜厚の単位として「μm（マイクロメートル、ミクロン）」が使われます。1μmは0.001mmという非常に細かい単位です。わかりやすくいえば、人間の髪の毛の太さが約50〜100μmですから、標準的なカチオン電着塗装の膜厚である20μmというのは、髪の毛の約4分の1から5分の1の薄さということになります。

驚くほど薄い膜なのに、なぜ高い防錆性能が得られるのでしょうか。これが基本です。カチオン電着塗装では、電気の力を使って金属の表面全体に塗料を均一に密着させるため、吹付塗装では塗料が行き届かない隙間や凹部にも塗膜がしっかり形成されます。この均一性こそが、薄くても高い防食効果を生む理由です。

塗装の目的は「美観の付与」と「素材の保護」の2つに大別されます。カチオン電着はとくに「保護」の性能が高く、建築資材や産業用金属部品の下地塗装として広く採用されています。結論はシンプルです。「薄くて均一」がカチオン電着の真骨頂だということですね。

現場で膜厚を測定するには、磁気式膜厚計（鉄系素材向け）や渦電流式膜厚計（アルミ・非磁性金属向け）が使用されます。どちらも製品を傷つけない非破壊検査が可能なため、量産ラインでの日常管理に適しています。

塗装方法	標準膜厚の目安	主な用途
カチオン電着塗装	10〜30μm	建材、自動車部品、家電の下地
吹付塗装（静電）	20〜60μm	建築内装、家具、補修塗装
粉体塗装	50〜100μm	屋外設備、耐久性重視の部品
溶剤塗装	20〜40μm	金属全般、多色対応が必要な製品

参考：カチオン電着塗装の標準膜厚範囲と各塗装方法との比較について詳しく解説されています。

塗装方法別の推奨膜厚と膜厚のコントロール方法｜タマ化工株式会社

カチオン電着で膜厚を決める4つの制御パラメータ

カチオン電着塗装の膜厚は、いくつかの変数を組み合わせて制御されます。大切なのは4つです。闇雲に電圧を上げても膜厚は均一になりません。それぞれの役割を理解することが、品質安定の第一歩です。

① 印加電圧：電圧が高いほど塗料が金属表面に引き寄せられ、膜厚が増します。一般的に直流150〜250Vの範囲で管理されています。ただし、電圧を上げすぎると塗膜が粗くなったり、ピンホールが生じるリスクがあります。電圧は上げればいいわけではないということですね。

② 浸漬時間（タクトタイム）：製品を塗料槽に漬けている時間が長いほど膜厚は増加します。ただし、電着塗装には独自の「自己制御機能」があります。塗膜が一定の厚さに達すると絶縁体として機能し、それ以上電流が流れなくなる仕組みです。つまり、適正範囲を超えて厚くなりにくい構造になっているのが電着塗装の大きな特徴です。これは使えそうです。

③ 塗料の温度・濃度・pH：槽内の塗料状態も膜厚に直接影響します。一般的に、温度が高いと塗膜が厚くなる傾向があり、温度変化±1℃の精密管理が求められます。固形分（NV値）や溶剤比率のわずかな変化も膜厚に影響するため、日常的な測定と補正が必要です。

④ 極間距離・ハンガー配置：製品を吊り下げる治具（ハンガー）の配置によって電流の流れ方が変わり、膜厚の均一性に影響を与えます。被塗物と電極板の距離が近すぎると、部分的に過剰な電流が流れて膜厚が偏ります。製品を複数同時に処理する際は、被塗物同士の間隔にも注意が必要です。

参考：電圧・浸漬時間・極間距離と膜厚の関係について、実験データを交えて詳しく説明されています。

電着塗装における塗膜厚の一考察｜金剛株式会社

カチオン電着の膜厚が薄すぎると起こる防錆性能の低下リスク

膜厚不足は、目に見えないところで静かに進行するトラブルを引き起こします。建築業では見落とされがちなポイントです。とくに以下の3つのリスクに注意が必要です。

まず、防錆性の低下と早期発錆です。カチオン電着の塗膜は金属表面を均一に包み込み、外部からの水分・酸素・塩分の侵入を遮断することで錆の発生を防ぎます。膜厚が不足すると、このバリア機能が弱まり、特に沿岸部のような塩害環境や結露が繰り返す建築物の内部金属部品では、通常より大幅に早いタイミングで赤錆が発生することがあります。

次に、ピンホール・未塗装部の発生です。膜厚のムラが大きい場合、特定の箇所で塗膜がほぼゼロになる「ピンホール」が生じることがあります。ピンホールは外観では確認しにくく、製品が使われてから初めて発覚するケースも少なくありません。痛いですね。これが製品クレームや補修工事につながることがあります。

さらに見落とされがちなのが、下処理の影響が表面に出やすいという点です。カチオン電着塗装の前には、リン酸亜鉛処理などの前処理が行われます。この前処理が不十分な状態で膜厚まで薄くなると、下処理面が局部的に露出し、そこから腐食が進行するリスクが高まります。適正膜厚の確保が条件です。

• 🔴 沿岸部・塩害環境での使用 → 最低でも20μm以上の膜厚確保を推奨




• 🔴 結露が生じやすい室内金属部品 → 防錆仕様の明確な指定が必要




• 🔴 ピンホールの疑いがある場合 → 複数箇所での膜厚測定と断面確認が有効

参考：膜厚不足によって起こるトラブルの実例と、測定方法・許容範囲の考え方が解説されています。

電着塗装の厚みはどのくらい？塗膜厚と防錆性能の関係｜幸南工業

カチオン電着の膜厚が厚すぎると起こる寸法不良と剥離リスク

「防錆のために厚く塗れば安心」という考え方は、現場での大きな落とし穴になります。カチオン電着塗装において、膜厚の過剰は深刻な問題を引き起こします。これが意外に知られていません。

まず深刻なのが寸法精度への影響です。建築金物や機械部品では、ネジ穴・嵌合部（かんごうぶ）など、精密なクリアランスが必要な箇所が多くあります。膜厚が過剰になると、この隙間（クリアランス）が埋まり、ネジが入らない・部品が組み付けられないといった不良が発生します。こうしたトラブルは組み立て工程で発覚するため、製品の手直しや再処理コストが発生します。「膜厚NG → 全数再処理」という最悪のケースも、現場では起こり得ます。

続いてエッジ溜まりによる塗膜の脆化です。電着塗装では電流が角部（エッジ部）に集中しやすく、膜厚を厚く設定するほどエッジ部への過剰析出が起きます。これにより、角の塗膜が必要以上に厚くなり、乾燥・焼付の収縮に耐えられず割れや剥がれが起きやすくなります。厚いほど危うい、ということですね。

また、硬化不良と密着不良のリスクも高まります。膜厚が過剰になると、焼き付け工程で熱が内部まで均一に伝わりにくくなり、表面は硬化していても内部が十分に硬化していないという状態が生まれます。こうした硬化不良は、製品使用後に塗膜が剥がれ落ちるという形で表れることがあり、見た目では判断しにくいのが特徴です。

• ⚠️ ネジ穴・嵌合部は膜厚管理が特に重要（許容範囲：±3〜5μm程度）




• ⚠️ エッジ部への電流集中に注意 → 治具配置の工夫で軽減可能




• ⚠️ 厚膜化を希望する場合は焼き付け温度・時間の再設定が必要

参考：膜厚が過剰な場合に起こる寸法変化・エッジ溜まり・乾燥不良について解説されています。

カチオン電着塗装における塗装膜厚の重要性とは？｜藤塗装工業株式会社

建材用途別のカチオン電着膜厚の適正値と発注時の確認ポイント

建築業の現場では、カチオン電着塗装が施された金属部材を発注・施工するケースが多くあります。この情報は実務に直結します。用途によって求めるべき膜厚が異なるため、発注段階での仕様共有が欠かせません。

屋外・外構用の建材（フェンス、手すり、建具枠など）は、雨・紫外線・塩害に晒され続けます。膜厚は20〜30μmを確保した上で、上塗りとの組み合わせ（カチオン電着 ＋ 粉体塗装など）が標準的な選択です。カチオン電着だけを防食の最終手段にするのはリスクがあります。なぜならエポキシ樹脂系のカチオン塗料は紫外線に弱く、長期屋外暴露で劣化しやすい特性があるからです。

室内用建材・スチール家具・配電盤などでは、塩害よりも結露や清掃液による腐食が主なリスクです。膜厚は10〜20μmの範囲で十分な性能を発揮できます。過剰な膜厚にすると寸法精度への影響が出やすいため、注意が必要です。

精密な建築金物・機械式部品（ヒンジ、ブラケット、アンカーボルト取り付け金物など）は、締結精度やクリアランスが重要なため、膜厚は15μm前後の薄め仕上げが選ばれることが多くあります。発注時に「嵌合部の膜厚は〇μm以下」と明示することで、加工不良を未然に防げます。

発注時に確認しておきたい事項をまとめると、以下のとおりです。

• 📌 使用環境（屋外/屋内、塩害地域かどうか）の明示




• 📌 求める膜厚の数値範囲（例：「15〜20μm」など）




• 📌 寸法精度が重要な部位（ネジ穴・嵌合部など）の指定




• 📌 上塗りの有無と種類（カチオン電着単体か複合仕上げか）




• 📌 塗膜の確認方法（全数測定か抜き取りか）の合意

膜厚の仕様を数値で共有することが原則です。「錆びないようにしっかり塗ってください」という曖昧な指示では、塗装業者側も適正値の判断が難しくなります。仕様書に具体的な膜厚の数値を明記するだけで、クレームや手直しのリスクを大幅に減らすことができます。

参考：カチオン電着塗装の前処理工程と膜厚の均一性を確保するための管理事項が詳しく解説されています。

カチオン電着塗装における塗装膜厚の重要性とは？｜藤塗装工業株式会社

カチオン電着の膜厚を現場で守るための測定・記録管理の実務

膜厚の知識を持っていても、現場で実際に測定・管理できなければ意味がありません。ここからは実務の話です。

膜厚の日常管理には、磁気式または渦電流式の携帯型膜厚計が広く使われています。製品の表面を複数箇所（最低5点以上）で測定し、平均値と最大・最小値を記録することが基本です。1点だけ測定して「OK」と判断するのはリスクがあります。電着塗装では形状によって電流の流れ方が変わり、部位によって膜厚差が生じる場合があるためです。

管理基準の設定については、多くの現場で「標準値 ± 3〜5μm」が許容範囲として用いられています。例えば標準膜厚を20μmに設定した場合、合格範囲は15〜25μmという形になります。ただし、寸法精度が重要な部品では許容範囲をさらに絞ることが必要です。

日常管理で見落とされがちなのが、塗装ラインの設備変化への対応です。電着槽の塗料は日々の使用で組成が変化します。固形分・温度・pHなどを定期的にモニタリングし、膜厚が仕様範囲から外れる前に塗装条件を補正することが重要です。「膜厚がズレてから直す」のではなく「ズレる前に防ぐ」という姿勢が品質を守ります。

また、記録の保管と活用も重要なポイントです。測定データを時系列で管理することで、設備の劣化・季節変化・塗料ロット差などによるトレンドを早期に把握できます。問題が発生した際に過去のデータと照合することで、原因の特定が格段に早くなります。膜厚管理はデータの蓄積が最も重要です。

膜厚計の選定に困った場合は、素材の種類（磁性金属か非磁性金属か）と測定範囲（0〜500μm程度のものが汎用的）を確認した上で、ISO規格対応の製品を選ぶと信頼性の高い測定が可能です。日本塗装技術協会（JCAAP）の技術資料なども参考になります。

管理項目	確認頻度の目安	注意点
塗装膜厚の実測	ロットごと（抜き取り or 全数）	複数箇所を測定し平均値と最大・最小を記録
電着槽の温度	毎日（±1℃以内が目安）	温度上昇で膜厚増加の傾向あり
固形分（NV値）・pH	1日1回以上	変動が大きい場合は塗料補充・調整が必要
印加電圧・浸漬時間	ライン稼働ごとに確認	条件変更時は試験板で膜厚確認を実施
ハンガー状態	定期点検（月次など）	塗料の付着・通電不良が膜厚バラつきの原因に

参考：電着塗装の膜厚管理における電圧・浸漬時間・極間距離の実験データと管理の考え方が解説されています。

電着塗装における塗膜厚の一考察｜金剛株式会社
