コンセントボックス寸法一覧と取付工事規格

コンセントボックス寸法一覧

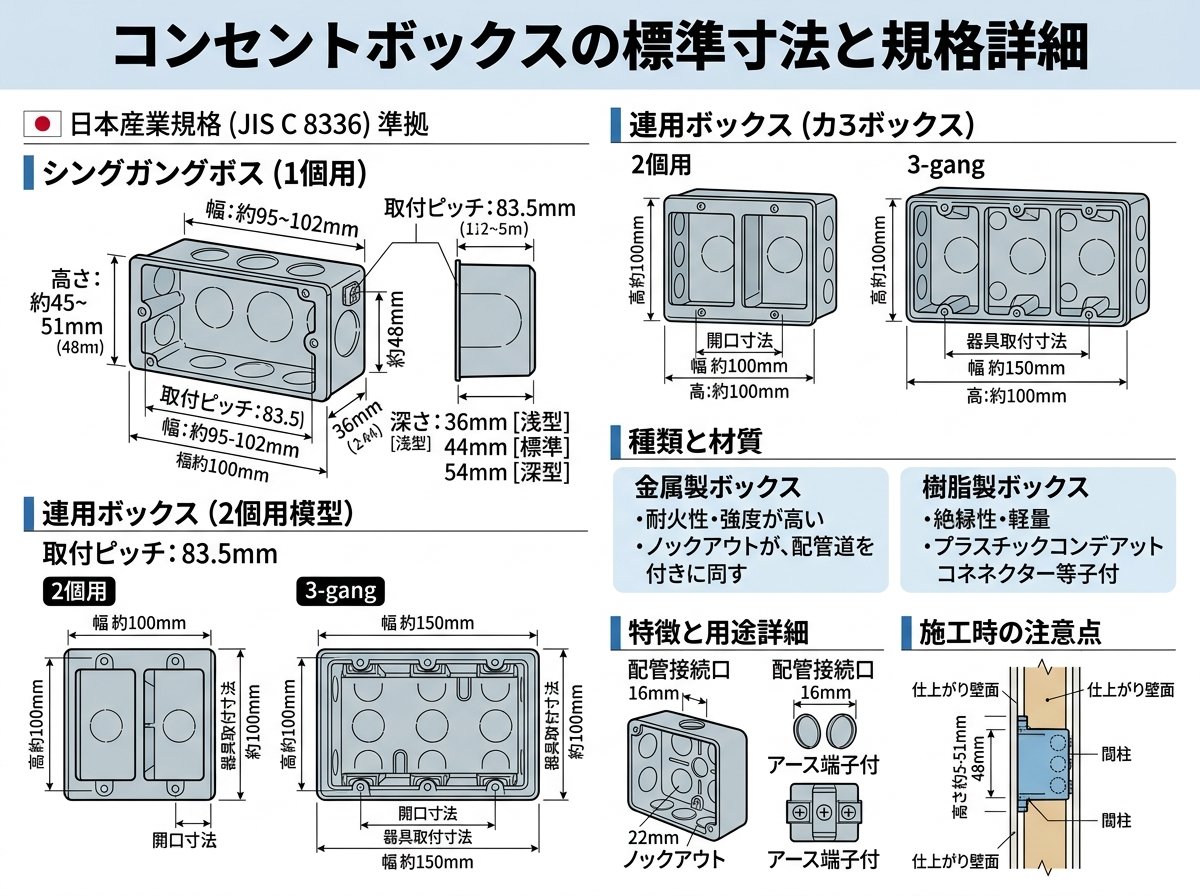

コンセントボックスの標準寸法と規格詳細

電気工事において、コンセントボックスの寸法選定は施工品質を左右する重要な要素です。標準的なボックス寸法は、取り付ける器具の種類や設置場所の条件によって決定されます。



主要な標準寸法一覧:

• 1個用ボックス：幅95mm × 高さ95mm
• 2個用ボックス：幅101mm × 高さ95mm
• 3個用ボックス：幅147mm × 高さ95mm
• 4個用ボックス：幅193mm × 高さ95mm
• 5個用ボックス：幅239mm × 高さ95mm

奥行寸法については、器具の種類により異なる配慮が必要です。ガイドランプ付きスイッチや特殊機能付き器具では、取付面より40mm以上の奥行が必要となるケースがあります。この寸法は電線の配線スペースとは別途確保する必要があり、設計段階での十分な検討が不可欠です。



JIS規格適合ボックスでは、器具取付穴の寸法精度も厳格に管理されています。一般的な取付穴寸法は、幅40mm、高さ38mm程度で、許容誤差は±0.5mm以内となっています。



パナソニック製コンセントボックスの寸法詳細

パナソニックのコスモシリーズワイド21は、建築業界で広く採用されている代表的な製品ラインです。この製品群では、用途に応じた豊富な寸法バリエーションが用意されています。



コスモシリーズワイド21の主要寸法:

器具タイプ	幅(mm)	高さ(mm)	奥行(mm)	備考
シングルコンセント	95	95	33	標準型
ダブルコンセント	95	95	33	標準型
トリプルコンセント	95	95	38	深型推奨
アースターミナル付	95	95	40	配線スペース要

特筆すべきは、アースターミナル付きコンセントの場合、通常より深いボックスが必要になることです。これは接地線の処理スペースを確保するためで、設計時に見落としがちなポイントとなっています。



プレート寸法についても詳細な規格があり、1連用で117×70mm、2連用で117×117mm、3連用で117×164mmとなっています。これらの寸法は、壁面仕上げ材との関係で重要な意味を持ちます。



露出型と埋込型のボックス寸法比較

コンセントボックスは設置方法により露出型と埋込型に大別され、それぞれ異なる寸法基準が適用されます。



露出型ボックスの特徴:

• 標準高さ：26mm（極浅型）～38mm（標準型）
• 取付面からの突出量を考慮した設計
• 配線ダクトとの接続部寸法の調整が重要
• モール配線との整合性確保

露出型では、特に高さ寸法の選定が重要です。極浅型（26mm）は壁面への突出を最小限に抑えたい場合に使用し、浅型（33mm）は一般的な用途、標準型（38mm）は配線本数が多い場合や将来の拡張を考慮した場合に選択されます。



埋込型ボックスの特徴:

• 壁厚に応じた奥行調整が必要
• 石膏ボード厚12.5mm標準仕様
• 断熱材厚さを考慮した深さ選定
• 気密性能への配慮

埋込型では、建物の断熱仕様により必要な奥行寸法が変動します。高断熱住宅では断熱材厚が100mm以上となるケースも多く、標準的な埋込深さでは不足する場合があります。



取付工事におけるコンセントボックス寸法選定のポイント

現場での取付工事において、適切な寸法選定は作業効率と施工品質の両面で重要な影響を与えます。特に配線作業の効率化という観点から、以下の寸法要素を重視する必要があります。



配線スペース確保の計算方法:
電線管工事では、ボックス内の有効容積が配線可能な電線数を決定します。一般的に、600Vビニル絶縁電線（IV）の場合、φ2.6mm（2.0mm²）で必要容積は1本あたり約2.8cm³、φ5.5mm（5.5mm²）では約8.5cm³となります。



この計算により、標準的な1個用ボックス（内容積約150cm³）では、2.0mm²電線なら最大50本程度、5.5mm²電線なら15本程度が配線可能となります。ただし、実際の工事では接続作業スペースも必要なため、計算値の70%程度を安全率として見込むのが一般的です。



特殊器具対応の寸法選定:
調光スイッチや人感センサー付きスイッチなど、特殊機能を持つ器具では標準寸法では対応できない場合があります。これらの器具では、奥行40mm以上の深型ボックスが必要となり、さらに放熱を考慮した配置計画も重要です。



現場でよく発生する問題として、既存ボックスへの器具交換時に寸法不足が判明するケースがあります。リニューアル工事では、事前の現地調査で既存ボックス寸法の詳細な測定を行い、必要に応じてボックス交換も含めた工事計画とすることが重要です。



コンセントボックス選定時の施工環境別考慮事項

建築現場での実際の選定作業では、カタログ値だけでは判断できない環境要因を総合的に評価する必要があります。これらの要因を見落とすと、完工後の不具合や追加工事の原因となります。



湿度・温度環境による寸法変化:
金属製ボックスの場合、温度変化による寸法変動は微小ですが、樹脂製ボックスでは無視できない場合があります。特に屋外や高温環境での設置では、線膨張係数を考慮した余裕寸法の確保が必要です。



一般的な樹脂の線膨張係数は6×10⁻⁵/℃程度のため、100mm寸法のボックスが50℃の温度変化を受けると、約0.3mmの寸法変化が発生します。精密な取付が要求される場合は、この変化量も考慮した設計が求められます。



振動・荷重条件への対応:
機械室や工場など振動が発生する環境では、ボックス取付部の応力集中を避けるため、取付ピッチの適正化が重要です。標準的な取付ピッチ74mmに対し、振動環境では50mm程度に短縮し、分散荷重による固定強度向上を図ります。



また、重量のある器具を取り付ける場合は、ボックス自体の耐荷重性能も確認が必要です。一般的な樹脂製ボックスの許容荷重は約10N（約1kgf）程度ですが、大型表示器などでは専用の補強金具併用が必要となる場合があります。



法規制対応と将来拡張性:
電気設備技術基準や建築基準法の改正により、従来適用されていた寸法基準が変更される場合があります。特に防火区画貫通部での処理方法は、近年厳格化の傾向にあり、従来の標準ボックスでは対応できないケースが増加しています。



将来の設備増設を見込んだ場合、初期段階で大容量ボックスを選定することが経済的です。増設時のボックス交換工事は、内装仕上げの復旧も含めると初期選定時の3倍以上のコストがかかるため、長期的な設備計画との整合性確保が重要となります。



現場での実務では、これらの複合的な要因を整理し、最適な寸法仕様を決定する判断力が求められます。経験値と技術基準の両面から検討を行い、確実な施工品質を実現することが、建築業従事者としての重要な責務といえるでしょう。
