ポリマーセメントペーストとモルタルの違いと使い分け完全解説

ポリマーセメントペーストとポリマーセメントモルタルの違いと正しい使い分け

ポリマーセメントペーストとモルタルを混同したまま施工すると、接着不良やひび割れ再発を引き起こし、やり直し費用で数万円単位の損失が出ることがある。

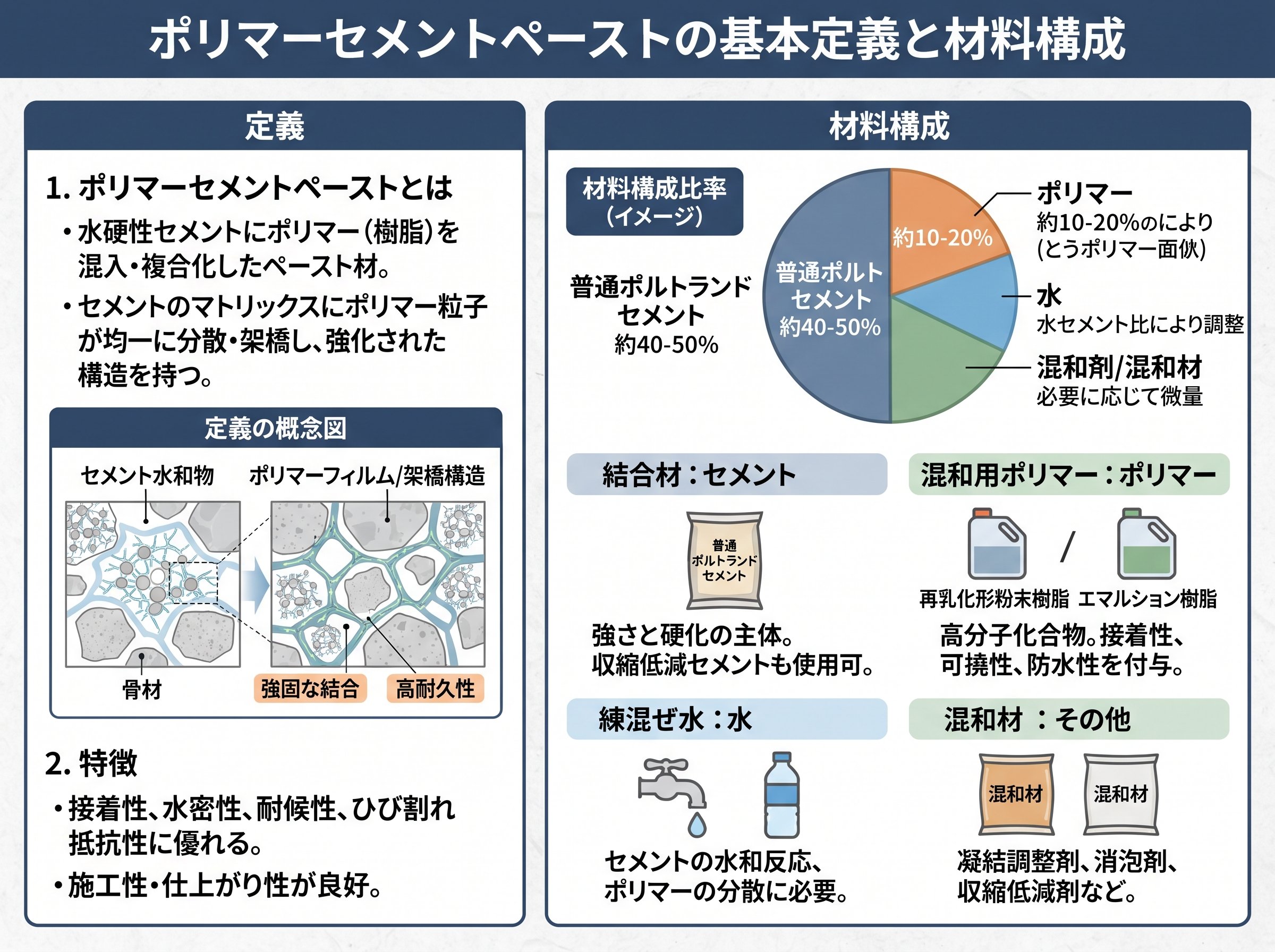

ポリマーセメントペーストの基本定義と材料構成

ポリマーセメントペーストとは、セメントとポリマー混和材（セメント混和用ポリマー）に適量の水を加えて練り混ぜたものです。最大の特徴は、「細骨材（砂）を含まない」という点にあります。セメントと水だけで作るセメントペーストに、樹脂成分であるポリマーを加えた材料と理解すると整理しやすいでしょう。

日本防水材料協会の用語集では、ポリマーセメントペーストを「セメントとポリマー混和材を現場にて調合、または、あらかじめセメントと再乳化形粉末材樹脂が調合されたものに適量の水を加え練り混ぜたもの」と定義しています。下地面の補修材として使われるほか、エチレン酢酸ビニル樹脂系（EVA系）シートの接着剤としても使用される点が特徴的です。

ポリマーの種類は、エチレン酢酸ビニル（EVA）系、アクリル酸エステル系、スチレンブタジエンゴム（SBR）系などが代表的です。これらは水に分散した「エマルジョン（液体）タイプ」と、粉末化した「再乳化形粉末樹脂（粉末）タイプ」に分かれます。現場でセメントと混和して使う場合はエマルジョンタイプが多く、プレミックス品には粉末タイプが使われます。

細骨材がないため流動性が高く、刷毛塗りやローラー塗りでの施工に向いています。これが骨材入りのモルタルとの大きな違いです。薄く均一に塗れる反面、厚塗りには向かないという性質を持ちます。

---

ポリマーセメントペーストの定義と用途について、防水材料の用語集はこちらが参考になります：

日本防水材料協会 用語集：ポリマーセメントペースト

---

ポリマーセメントモルタルの定義とセメントモルタルとの違い

ポリマーセメントモルタル（PCM：Polymer Cement Mortar）とは、セメントモルタルに構造体コンクリートとの一体性能、劣化因子の侵入抵抗性などを付与することを目的としてポリマー成分を添加したセメントモルタルです。つまり「セメント＋細骨材（砂）＋水＋ポリマー」の4成分から構成されます。

セメントに対するポリマーの添加量（固形分換算）は、一般的に5〜20%の範囲です。ポリマーセメント比（P/C）と呼ばれるこの数値が高いほど接着性・柔軟性・耐久性が向上しますが、コストも上がります。現場調合の場合はセメント量の5%程度が標準的です。

一般的なセメントモルタルと比べると、以下の点で性能が向上します。

性能項目	セメントモルタル	ポリマーセメントモルタル
コンクリートへの接着性	普通	高い（付着力大）
曲げ・引張強度	低い	高い
乾燥収縮	大きい	小さい
劣化因子の侵入抵抗性	普通	優れる
ひび割れ抵抗性	弱い	改善される
電気抵抗性	低い	高い

接着強度については、JIS A 1171「ポリマーセメントモルタルの試験方法」に規定があり、コンクリートメンテナンス協会が公表しているデータでは、NEXCO（高速道路会社）の構造物施工管理要領でモルタルの接着強さが乾燥時・湿潤時ともに4N/mm²以上を求めている規格例が確認されています。これはおおむね素手で持ち上げられないほどの強固な接着力を意味します。

つまり違いはシンプルです。細骨材の有無と用途・性能が変わるということですね。

---

セメント協会によるポリマーセメントモルタルの公式定義と断面修復工法の概要：

一般社団法人セメント協会：セメント系補修・補強材料（ポリマーセメントモルタルの解説）

---

ポリマーセメントペーストとモルタルの違いを施工現場で判断するポイント

現場でどちらを使うべきか迷ったとき、判断の分かれ目は「施工厚さ」と「目的」の2点です。それが判断の基本です。

ポリマーセメントペーストが適している場面は以下の通りです。

• 💧 ひび割れ被覆工法（幅0.2mm以下の微細なひび割れ）：薄く広くひび割れを塞ぐ目的で刷毛塗り施工する場面
• 🔗 防水シート（EVA系など）の接着剤として使用する場面：シートをコンクリート下地に貼り付ける際の中間層
• 🛠️ 断面修復工法の下地処理（プライマー的用途）：ポリマーセメントモルタルを充填する前に下地面に塗布し、接着性を高める工程
• 🔬 鉄筋防錆処理後の薄塗り補修：錆落とし・防錆材塗布後に凹部を薄く均す場面

一方、ポリマーセメントモルタルが適している場面は次の通りです。

• 🏗️ 断面修復（欠損部・爆裂部への充填）：鉄筋が露出するほどコンクリートが欠損した部位に充填する主材
• 📐 厚さ5〜40mm程度の大断面修復：左官工法・充填工法・吹付け工法で使用する
• 🔩 コンクリートと一体化が必要な補修：構造性能を維持しながら補修する場面
• 🌊 中性化・塩害など劣化因子の侵入を抑制したい場面：耐久性が求められるインフラ・橋梁補修

コンクリートメンテナンス協会の資料によると、ひび割れ幅に応じた材料の使い分けが明確に定められており、0.2mm以下のひび割れ被覆にはポリマーセメントペーストが選ばれ、それより深い断面欠損にはポリマーセメントモルタルが使われることが一般的です。

施工厚さで整理すると、ペーストは「刷毛で塗れる薄さ（数mm以下）」、モルタルは「コテで押さえる厚さ（5mm以上）」が目安です。これは使えそうです。現場での材料選定ミスは下地不良・剥離につながります。材料発注前に施工指示書または製品の施工要領書で確認する習慣を持つことが、品質トラブルを防ぐ最短ルートです。

ポリマーセメントモルタルのP/C比と品質管理の実務知識

断面修復工事において、ポリマーセメントモルタルの品質を決定する最重要指標が「ポリマーセメント比（P/C）」です。P/Cとは、セメント質量に対するポリマー固形分の質量割合のことで、この数値によって材料の性能が大きく変わります。

建築研究所の研究資料では、「ポリマーセメントモルタル層の厚さが20mm以下で、P/C比が4%以下であれば、火災時の爆裂が生じにくい」と述べられています。これはつまり、高P/C比の製品は接着性・耐久性は高まるものの、熱に対する挙動が変わる可能性があるという側面も持つということです。意外ですね。

P/C比と性能の関係を整理すると、次のようになります。

P/C比の目安	主な特性変化	主な用途例
5%程度（標準）	基本的な接着性・収縮低減	一般的な断面修復
10〜15%	接着性・柔軟性・防水性が向上	中性化対策・耐久性重視の補修
15〜20%	曲げ強度・引張強度が高く、ひび割れ抵抗大	塩害環境・凍害地域・橋梁補修

現場調合で使う場合、水量の管理も重要です。練混ぜ水が多いと流動性は上がりますが、圧縮強度・接着強度・耐久性が低下します。逆に水が少ないとコテ押さえが難しくなり、充填不良につながります。製造業者が定めた水量範囲を守ることが基本です。

もう一点、アルミ製撹拌羽根のハンドミキサーを使うと、アルミがセメントのアルカリ成分と反応して水素ガスが発生し、強度低下を招く場合があります。鉄製またはステンレス製の羽根を使うことが原則です。これは現場でうっかりやりがちなミスです。セメント協会やコンクリートメンテナンス協会の施工資料には、この注意点が明記されています。

品質管理が重要です。現場でフロー試験やスランプ試験を行い、施工前に材料の硬さを確認する習慣が、仕上がり品質を安定させる実務的な対策となります。

---

コンクリートメンテナンス協会が公開しているセメント系補修材料の施工管理・留意点の詳細資料：

一般社団法人コンクリートメンテナンス協会：セメント系補修材料の基礎知識（PDF）

---

ポリマーセメントペーストを断面修復の「下地処理」に活用する独自視点

ポリマーセメントペーストとポリマーセメントモルタルの関係を、「接着の橋渡し役と充填の主役」として捉えると、両材料の役割がよりクリアに見えてきます。これは実務でとくに重要な視点です。

断面修復工法の施工フローを整理すると、「劣化コンクリートのはつり除去 → 鉄筋錆落とし・防錆処理 → 吸水調整処理（プライマー塗布） → 断面修復材の施工 → 養生」という順番になります。このプロセスのうち、「吸水調整処理」の工程でポリマーセメントペーストが使われるケースがあります。

既存コンクリートの表面にポリマーセメントモルタルを直接施工すると、コンクリートの乾燥した下地が補修材の水分を急激に吸い込む「ドライアウト」が起きやすくなります。ドライアウトが発生すると、硬化不良・接着不良・ひび割れという施工不具合に直結します。そのためペーストを薄く塗布して下地の吸水を調整し、その後モルタルを施工することで接着性を安定させる工程が求められます。

コンクリートメンテナンス協会の資料では、プライマー（吸水調整材）を使用する際は「施工要領書に記載された材料を使用し、希釈の有無・塗布量・塗布間隔を確認」するよう明記しています。異なるメーカーの材料を組み合わせると、接着強度に差が生じる場合があるためです。メーカーの組み合わせには注意が条件です。

この「下地処理としてのペースト使用」という視点は、施工仕様書の読み込みに慣れていないと見落としやすいポイントでもあります。設計図書や仕様書に「吸水調整処理：ポリマーセメントペースト塗布」と記載されていても、「モルタルでいいのでは」と判断して省略してしまうと、後々の剥離・再補修というトラブルが発生するリスクがあります。ペースト塗布を省略してはいけません。

実際の施工現場では、「ハイフレックス（エチレン酢酸ビニル系エマルジョン）」などのセメント混和用ポリマーを使い、現場でセメントと混ぜてポリマーセメントペーストを作るケースも多くあります。製品によって希釈比率・乾燥後の塗布間隔が異なるため、必ず製品ごとの施工要領書を確認することが実務上の鉄則です。

---

モルタル接着増強剤（セメント混和用ポリマー）の種類・使い方についての実務解説コラム：

街建プロ：吸水調整だけじゃない！モルタル接着増強剤のもうひとつの用途（コラム第30回）

---

豊運 ロイヤルミックス#20(一材型ポリマーセメント系下地調整塗材) 25kg～～接着剤混入不要･水だけでOK～
