ショットピーニングのアークハイトで管理する圧縮残留応力と施工品質

ショットピーニングのアークハイトが示すピーニング強度と現場管理の核心

アークハイト値が高いほどピーニング効果が大きいとは、必ずしも言えません。

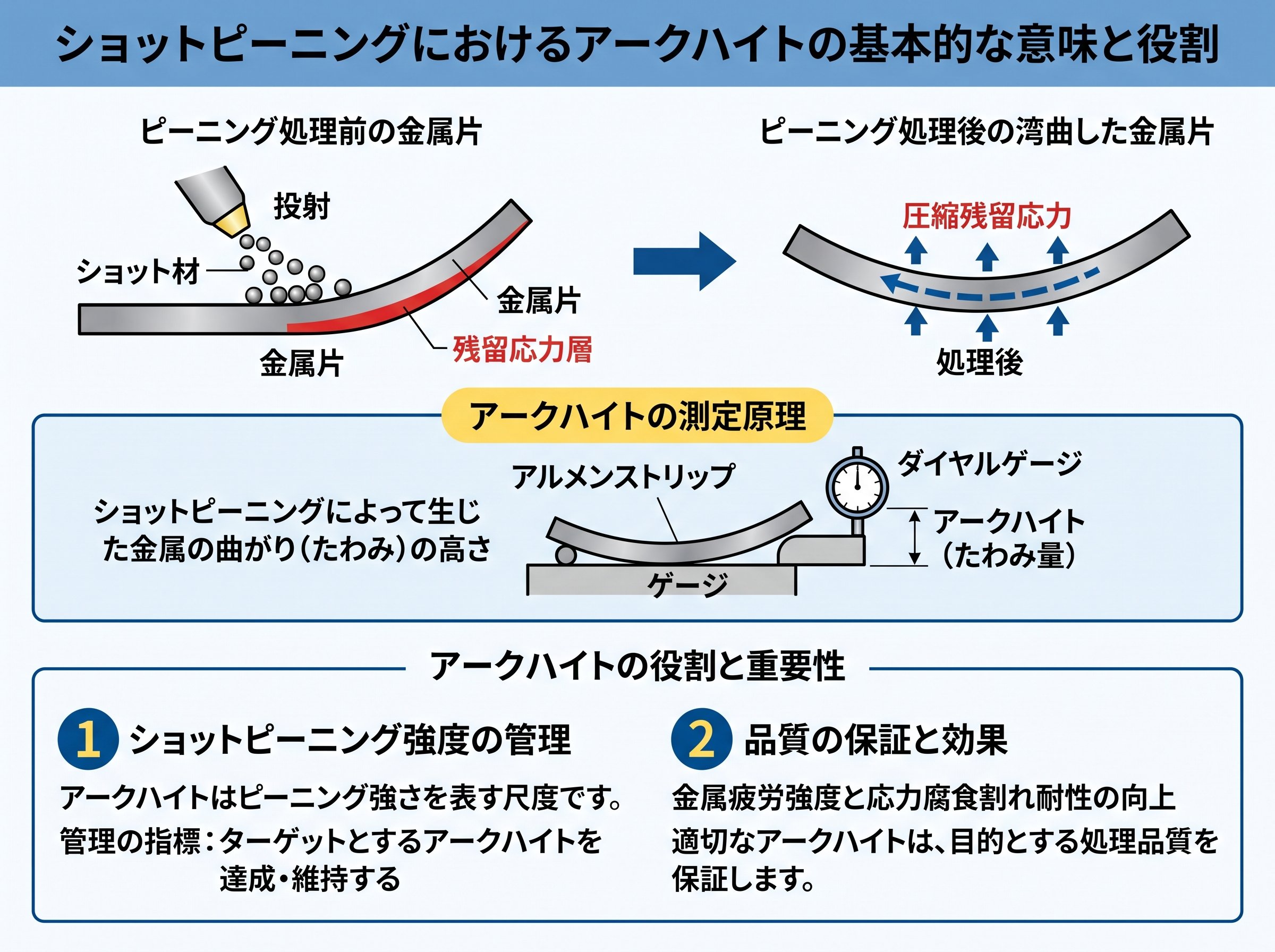

ショットピーニングにおけるアークハイトの基本的な意味と役割

ショットピーニングとは、鉄や非鉄金属製の小さな球状粒子（ショット）を高速で金属表面に打ち付け、表面層に圧縮残留応力を与える冷間加工法です。この処理を施された鋼材は、疲労強度・耐応力腐食割れ性・耐摩耗性が向上し、繰り返し荷重を受ける建築鉄骨や橋梁の溶接部で特に有効とされています。

その「どれだけの強さでショットを打ちつけたか」を数値として表すのが、アークハイト（Arc Height）です。

アークハイトとは、アルメンストリップと呼ばれる短冊状の鋼製試験片の片面にショットを投射したとき、打撃を受けた面が延ばされて円弧状に変形します。この変形量、つまり「反りの高さ」を数値化したものがアークハイト値です。単位はmmで表します。

仕組みはシンプルです。ショットの強さが大きいほどストリップの変形量が大きくなる——この関係を利用して、直接測りにくいピーニング強度を間接的に把握します。つまり、現場で圧縮残留応力の大きさを直接測定しなくても、アークハイト値を確認することでピーニング強度を管理できるわけです。

これは管理コストの観点で大きな意味を持ちます。残留応力の深さ分布をX線回折法などで精密測定する場合、高価な装置と熟練した操作者が必要になります。一方、アークハイト測定はアルメンゲージと呼ばれる専用の測定器を使い、0.01mm単位で数値を読み取るだけで完結します。建築現場や橋梁維持工事でも現実的に実施できる方法です。

つまりアークハイトは、現場施工の品質管理における「土台」となる指標です。

参考：ショットピーニングの基礎概念とアークハイト・カバレージの説明（WINOA IKK JAPAN）
https://www.ikkshot.com/peening_shot/

ショットピーニングのアルメンストリップ：N片・A片・C片の選び方

アークハイト測定に欠かせないアルメンストリップは、JIS B 2711（ばねのショットピーニング）によって3種類が規格化されています。それぞれ板厚が異なり、測定できるピーニング強度の範囲が変わります。建築現場でどの種類を選ぶかが、管理の精度を左右します。

種類	厚さ（mm）	硬さ	主な用途
N片	0.76〜0.81	72.5〜76 HRA	弱いピーニング強度の測定
A片	1.27〜1.32	44〜50 HRC	一般的なピーニング強度の測定（標準）
C片	2.36〜2.41	44〜50 HRC	強いピーニング強度の測定

一般的な施工ではA片が標準として使用されます。ピーニング強度が低い場合はN片、非常に高い場合はC片に切り替えるのが基本です。JIS B 2711では「アルメンアークハイトの値は0.6mm以下でアルメンストリップを使用することが望ましい」とされており、強度に合ったストリップを選ばないと正確な測定ができません。

サイズ感として、アルメンストリップは幅19mm、長さ76mmの短冊形です。一般的なA4用紙の短辺（210mm）の約3分の1の長さ、幅は人差し指2本分ほどの小さな鋼片です。

アークハイトの表記は「0.35 mm A」のように数値と種類をセットで示します。これは「A片を使ってアークハイト0.35mmを測定した」という意味です。数値だけでは何もわかりません。

測定の手順はシンプルです。①アルメンストリップを保持具に固定してショットピーニングを実施する。②ショット後にストリップを取り外し、アルメンゲージの4つの支持球上に載せる。③変形後の試験片中央部の反り高さを、0.01mm単位で読み取る。④その値が指定された管理範囲内にあるかを確認する。

アルメンゲージによる測定は「4個の鋼球でアルメンストリップを支持する」構造になっており、変形後は接触点が変化するため微小な測定誤差が生じます。岡野ら（2016年）の研究では、輪郭形状測定機との比較により、アルメンゲージの測定値には系統的な誤差が存在することが確認されています。精密な品質管理が求められる案件では、この誤差特性を頭に入れておく必要があります。

N片・A片・C片の規格詳細や選定基準は、JIS B 2711の原文で確認できます。

https://kikakurui.com/b2/B2711-2013-01.html

ショットピーニングのサチュレーション曲線とアークハイトの正しい読み方

アークハイトの数値だけを見て「高いほど良い」と判断することは、実は危険な考え方です。ショットピーニングの品質管理では、アークハイトの絶対値よりも「サチュレーション（飽和）に到達しているかどうか」が重要になります。

サチュレーション曲線とは、投射時間の経過とアークハイトの変化を示したグラフです。投射を続けると最初はアークハイトが増加していきますが、ある時点から変化がほぼなくなる——この「飽和点」に到達することがピーニング強度管理の条件です。

JIS B 2711では「サチュレーション時間」を次のように定義しています。ある時間tでのアークハイトに対し、さらに同じ時間t投射したときの増加が10%以下になる場合の最短時間tが、サチュレーション時間です。この状態に達していないまま施工を終了すると、「数値は出ているが品質は不十分」という状態になります。

実際の施工管理では、事前に複数の投射時間でアルメンストリップにショットピーニングを行い、横軸が投射時間・縦軸がアークハイトのグラフを作成します。このサチュレーション曲線を確認してからでないと、適切な投射時間を決定できません。

ここで注意すべきことがあります。JIS B 2711でも「ショットピーニングした材料の機械的特性は、ショットの大きさ・形状および材料の硬さによって効果が変動するため、必ずしもアルメンアークハイトに比例するとは限らない」と明記されています。つまり、アークハイト値だけでは素材への圧縮残留応力の深さや大きさを直接保証できません。

カバレージ（表面全体に対してショット打痕が覆っている割合）も合わせて管理するのが原則です。建築鋼構造物への循環式ショットピーニング工法の施工管理では、カバレージ90%以上をアークハイト確認とセットで行うことが標準的な手順とされています。

「アークハイト値さえ満足すればよい」は間違いです。

参考：岡野らによるアークハイトと残留応力深さ分布の関係分析（大阪府立産業技術総合研究所）
https://okano-blast.co.jp/mediainfo/pdf/okanoblast20170715.pdf

建築鉄骨・鋼橋の溶接止端部へのショットピーニング適用と疲労強度向上効果

建築業に携わる方にとって、ショットピーニングとアークハイト管理が最も実務に直結するのが、鋼構造物の溶接止端部への適用です。この分野では、きちんとしたアークハイト管理を伴う施工が、橋梁の長寿命化コストに数千万円単位の影響を与えることがあります。

溶接部には、溶接時の急熱急冷による引張残留応力が必ず残ります。溶接金属が冷えて収縮しようとするとき、周囲の母材に固着されているため変形が拘束され、溶接止端部が強く引き張られた状態になります。これが疲労き裂の起点となり、繰り返し荷重を受ける橋梁や鉄骨構造物では徐々に進展して最終的な破断につながります。

ショットピーニングはこの引張残留応力を「圧縮残留応力」に転換することで、疲労き裂の発生を抑制します。岐阜大学との共同研究では、SM490A材の標準ガセット試験体に対して循環式ショットピーニング工法を適用した結果、未処理に比べて疲労強度が2等級向上したことが実証されています。また既設鋼橋での計測では、ショットピーニング後に表層100μm深さで-400MPa、200μm深さで-350MPa程度の圧縮残留応力が導入されたことが確認されています。

施工管理の具体的な数値は重要です。この工法では以下の値が管理基準となっています。

• 投射材の粒径：0.8mm〜1.0mm（JIS G 0951 スチールショット）
• ノズル内径：8.0mm±1.0mm
• エア圧力：タンク圧力0.6MPa以上
• アークハイト：0.312mmA（アルメンストリップA片使用）
• カバレージ：90%以上を2回確認
• 表面粗さ：80μm以下

グラインダーによる溶接止端処理と比較すると、施工効率の差は明確です。グラインダー処理では標準100箇所当たり施工日数が約20日（5箇所/日）、単価は44,200円/箇所かかります。一方の循環式ショットピーニング工法では100箇所当たり4日（25箇所/日）、単価37,500円/箇所と、施工速度は5倍・コストは約15%削減されます（NETIS掲載値）。

この差が積み重なると、大規模橋梁1橋の改修工事でトータルコストに数百万〜数千万円規模の差が生まれます。コスト面でも実績面でも、アークハイトを適切に管理したショットピーニング施工の意義は大きいです。

ショットピーニング用ショットのJIS規格（JIS G 0951）は、令和2年9月23日に「鋼構造物への循環式ショットピーニング用ショット」として制定されています。規格制定により品質の均一化と仕様書への明記が容易になりました。

参考：循環式ショットピーニング工法の効果と施工管理手法（国土交通省 令和6年度新技術・新工法説明会資料）
https://www.qsr.mlit.go.jp/kyugi/site_files/file/241023ooita03-11.pdf

ショットピーニングのアークハイト管理でよくある現場ミスと品質確保のポイント

アークハイトの概念と測定方法を理解していても、実際の施工現場では見落としがちなポイントがあります。これらを見逃すと、管理値を満足しているにもかかわらず十分な圧縮残留応力が得られない、という事態につながります。

まず多いのが、ストリップ種類の選定ミスです。A片を使って測定すべき強度範囲でC片を使ってしまうと、変形量が非常に小さくなり数値が正確に読み取れなくなります。逆にN片を使うべき弱強度の施工でA片を使うと、変形量が規格下限を下回り管理の意味をなしません。現場でよく起きる間違いです。

次に注意が必要なのが、サチュレーション確認の省略です。「前回と同じ条件だから確認しなくてよい」という判断は禁物です。ショットの摩耗・破損状態、投射速度のわずかなばらつき、環境温度の変化によって、同じ投射時間でもアークハイトが変動します。ショットはA片使用で定期的な補充・管理が必要で、使用するごとに摩耗や割れが進行するため粒度分布が変化します。

また、カバレージとの組み合わせ確認が抜けているケースも現場では散見されます。アークハイトは投射強度を表しますが、表面全体が均一に処理されているかどうかはカバレージで確認しなければなりません。2つをセットで管理するのが原則です。

施工後の「さびやすさ」も意外と見落とされます。ショットピーニングされた金属表面は加工層が活性化しているため、未処理材より錆が発生しやすい状態です。JIS B 2711でも「ショットピーニングした材料はさびやすいため、なるべく早く防せい処理をする」と明記されており、施工後4時間以内に防食下地を塗布する手順が建築鋼橋の施工要領に組み込まれています。これはコスト・品質の両面で直接影響するポイントです。

「アークハイトを測った」で終わらせないことが重要です。

ショットピーニングの施工後に残留応力を実測で確認したい場合は、X線応力測定（sin²ψ法）を用います。ただしこれは非破壊でできるものの、装置費用が高く通常の品質管理では省略可能とされています。重要な案件では追加確認の手段として頭に置いておく価値があります。

ショットピーニング技術全般に関する詳細な技術書・資料は、ショットピーニング技術協会が刊行しており、アークハイト測定の諸注意や実施例なども収録されています。

https://www.shotpeening.gr.jp/book/

アークハイトの「見えない盲点」：建築現場での多段ピーニングと温間ピーニングの活用

一般的に「ショットピーニング＝1回施工で完了」と思われがちですが、建築鉄骨や橋梁など高い信頼性が求められる部材では、多段ピーニングが選択されることがあります。これはあまり現場で語られないトピックですが、アークハイト管理の視点からも重要な知識です。

多段ピーニングとは、異なるピーニング条件を組み合わせた施工方法です。典型的な2段ピーニングでは、1段目に大きな粒径・高い速度でショットを投射して部材の深い部分まで圧縮残留応力を付与し、2段目に小さな粒径・中程度の条件で表面近傍に追加の残留応力を導入します。これにより、表面から必要深さまで良好な圧縮残留応力の分布パターンを得ることができます。

このとき、アークハイト管理は各段でそれぞれ行う必要があります。1段目と2段目で使用するアルメンストリップの種類が異なる場合もあります。「1回だけ測れば十分」という管理では、2段目の施工品質が見えなくなります。

また、150℃〜350℃に素材を加熱した状態で施工する「温間ピーニング」もあります。鋼の時効硬化を利用するもので、特に硬さの高い部材では通常のピーニングより大きな圧縮残留応力が得られやすいとされています。温間ピーニングでは温度管理とアークハイト管理を同時に行う必要があり、施工管理の複雑さが増します。

建築鋼構造物への適用の観点では、さらに「ストレスピーニング」という選択肢もあります。使用時にかかる荷重に相当する静的な力を加えた状態でショットピーニングを行う方法で、使用中に引張応力を受けたときでも必要な圧縮残留応力を保持できるというメリットがあります。重ね板ばねや高荷重を受ける鋼材に適しています。

多段・温間・ストレスの3種類それぞれで、アークハイトの管理方法と測定タイミングが変わります。これは建築現場の施工管理担当者が「工法を選ぶ前に」把握しておくべき知識です。見積もりや仕様決定の段階から、どの施工方法を選ぶかによって管理コストが変わることも押さえておきましょう。

ショットピーニングの種類別の特徴や適用条件については、ショットピーニング技術協会の技術資料や日本ばね工業会のガイドラインが参考になります。
