消衰係数と吸収係数の関係を建築材料で理解する完全ガイド

消衰係数と吸収係数の関係を正しく理解するための基礎知識

消衰係数k=0でも建築ガラスが熱を室内に通してしまうケースがあります。

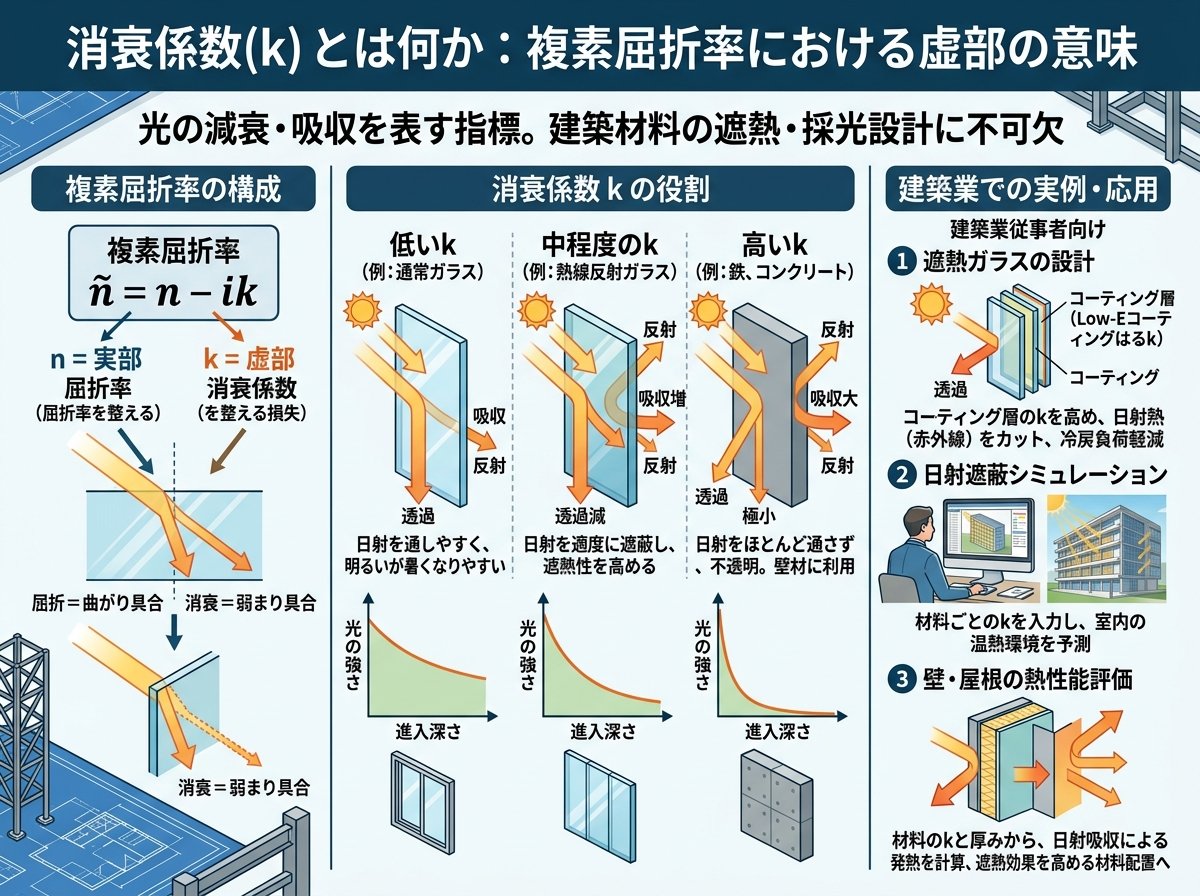

消衰係数とは何か：複素屈折率における虚部の意味

光が物質の中を進む際、単純な「速度の変化」だけでなく、「強度の減衰」も起きます。この2つの現象を同時に記述するために使われるのが、複素屈折率という概念です。

複素屈折率Nは以下のように表されます。

$$N = n - ik$$

ここで実部nは屈折率（光の位相速度の変化）、虚部kが消衰係数（光のエネルギー損失）を表します。消衰係数kは無次元の量で、値が大きいほど物質が光を吸収する能力が高いことを意味します。

k=0であれば物質内で光の振幅は変わらず、完全透明です。これに対してk>0であれば、物質の内部を進むにつれて光の振幅が指数関数的に減衰していきます。

建築従事者にとって身近な例で言えば、透明な窓ガラス（フロート板ガラス）は可視光領域（波長400〜700nm付近）においてkはほぼ0に近い値です。そのため可視光は透過しやすい。一方、Low-Eガラスのコーティング層は赤外域で消衰係数kが大きく、赤外線を選択的に吸収・反射する仕組みになっています。

$$\text{消衰係数k：物質中の光エネルギー損失を表す無次元数}$$

つまり複素屈折率の虚部が光の「吸収度合い」を決める値ということですね。

消衰係数と吸収係数の関係式α=4πk/λを正確に理解する

消衰係数kと吸収係数αは混同されがちですが、厳密には異なる量です。これは建築計算で材料を選定するときに重要な区別になります。

吸収係数α（単位：cm⁻¹またはm⁻¹）は、光の強度がどれだけ急速に減衰するかを表す値です。具体的には、入射した光の強度が1/e（約37%）に減衰するまでに進む距離の逆数として定義されます。例えば、α=10,000 cm⁻¹であれば、1μm（=0.0001 cm）進むごとに光強度が1/eになるほど強く吸収されることを意味します。

この吸収係数αと消衰係数kの間には次の関係があります。

$$\alpha = \frac{4\pi k}{\lambda}$$

ここでλは光の波長です。この式は非常に重要な情報を含んでいます。同じ消衰係数kであっても、波長λが短いほど吸収係数αは大きくなるという点です。逆に、吸収係数αが同じでも波長が長くなるほどkは大きくなります。

実際の数値で感覚をつかんでみましょう。可視光の中央付近である波長λ=550nm（0.55μm）、消衰係数k=0.01の材料を例に取ると、

$$\alpha = \frac{4 \times 3.14159 \times 0.01}{550 \times 10^{-7} \text{cm}} \approx 2280 \text{ cm}^{-1}$$

これは光が約4μm（4マイクロメートル、髪の毛の直径の約1/25ほど）進むだけで1/eまで減衰することを意味します。

建築用ガラスの厚さは通常3〜12mm程度ですから、吸収係数αが数千cm⁻¹の材料であれば、ガラスを通過する間にほぼ全ての光エネルギーが吸収されてしまいます。これが基本です。

この関係式を正しく把握しておくことで、材料データシートのkの値を見たときに「どの波長域でどれだけ吸収するか」を具体的に計算できるようになります。これは使えそうです。

HORIBA：分光エリプソメトリーの概要と関連用語（消衰係数kと吸収係数αの変換式α=4πk/λの説明あり）

ランベルト・ベールの法則と建築材料における光の減衰プロセス

建築材料を通過する光がどのように減衰するかを定量的に記述するのが、ランベルト・ベールの法則です。この法則は建築用ガラスの透過率計算や日射熱取得率の算定の基礎として、実務的にも大きな役割を果たしています。

ランベルト・ベールの法則は以下のように表されます。

$$I(x) = I_0 \cdot e^{-\alpha x}$$

ここでI₀が入射光強度、I(x)が厚さxの地点での光強度、αが吸収係数です。指数関数による減衰ということですね。

たとえば、3mmの普通透明フロート板ガラス（x=0.3 cm）で可視光の吸収係数αがおよそ1〜5 cm⁻¹程度の場合、透過率Tは以下のように概算できます。

$$T = e^{-\alpha x} = e^{-5 \times 0.3} = e^{-1.5} \approx 0.22$$

これだけを見ると「透過率は22%しかない？」と驚かれるかもしれませんが、実際の透過率がもっと高いのは、可視光域ではαがもっと小さく（0.1 cm⁻¹以下のオーダー）、かつ表面反射の影響も加味した計算が必要だからです。

重要なのは、ランベルト・ベールの法則で計算できるのは「材料内部での吸収」であって、「表面での反射による損失」は別に計算する必要があるという点です。建築の省エネ計算における日射熱取得率（η値）は、透過・反射・吸収の三つをすべて考慮した総合指標です。式で表すと以下の通りです。

$$T + R + A = 1$$

ここでTが透過率、Rが反射率、Aが吸収率です。これが原則です。

また特に建築実務で見落とされやすいのは「吸収した光がすべて熱になるわけではない」という点です。吸収率Aから直接日射熱取得率が求まるのではなく、ガラスが吸収した熱がどちらの面（室外側・室内側）へ再放射・再対流するかによって、室内への熱流入量は異なります。消衰係数kが大きくても設計次第で室内への熱流入を半分以下に抑えることが可能です。

JA Woollam Japan：光と物質（吸収係数αと消衰係数k、ベールの法則の関係を図解で解説）

波長依存性がある消衰係数k：建築ガラス選定で知っておくべき実務知識

消衰係数kは固定値ではありません。同じ材料でも光の波長によって大きく変化します。この点を理解していないと、メーカーのカタログ値を正しく読み取れず、省エネ計算に誤りが生じるリスクがあります。

たとえば二酸化チタン（TiO₂）のような光触媒コーティング材では、可視光域（400〜700nm）では消衰係数kがほぼ0（透明）ですが、紫外域（波長400nm以下）では急激にkが増大し、強い紫外線吸収が起きます。建築外装に光触媒ガラスを採用する際は、この紫外域での高吸収が機能（汚れ分解）の源泉であり、可視光への影響は原則ありません。

Low-Eガラス（低放射ガラス）においても同様の波長依存性が重要です。Low-Eコーティングは赤外域（波長780nm以上）での消衰係数kが大きく設定されており、これにより熱線（近赤外・遠赤外）を選択的に遮断します。一方、可視光域ではkを小さく保つことで、室内の明るさを確保しながら断熱・遮熱性能を実現しています。

実際の数値を見てみましょう。建材試験センターの資料によると、通常の建築用板ガラスを評価する際には屈折率nと消衰係数kの両方を波長ごとに計測し、日射熱取得率を積分計算で求めます。可視光から近赤外（300〜2500nm）の広い波長域において積算した結果が、最終的なη値として省エネ基準の判断に用いられます。

| 材料 | 可視光域のk（目安） | 近赤外域のk（目安） | 特徴 |
|---|---|---|---|
| 普通透明フロート板ガラス | 0.001以下 | 0.01〜0.1程度 | 可視光は高透過 |
| Low-Eコーティングガラス | 0.001以下 | 1〜5程度 | 赤外線を選択遮断 |
| 熱線反射ガラス（スパッタリング膜） | 0.05〜0.3程度 | 0.5〜3程度 | 幅広い波長域で吸収・反射 |

波長依存性を無視した単一値での判断は禁物です。カタログに「消衰係数k=〇〇」と記載されている場合は、必ず「何nmでの値か」を確認することが実務の基本になります。

この波長依存性を正確に把握するために、分光エリプソメトリーという測定手法が使われます。非破壊・非接触でnとkを波長ごとに同時測定でき、薄膜コーティングの品質管理にも活用されています。

optics-words.com：ローレンツモデルと誘電関数（屈折率と消衰係数の周波数依存性の計算方法を詳解）

消衰係数・吸収係数と省エネ基準の実務的なつながり：建築士が押さえるべき計算の流れ

消衰係数kと吸収係数αは、物理や材料科学の話に見えて、実は建築省エネ計算と直結しています。ここでは計算の流れを実務的な視点で整理します。

建築物省エネ法（2017年施行）の外皮性能基準において、窓・ガラスの評価には日射熱取得率（η値）が使われています。η値は以下の要素から構成されます。

- 直達日射透過率：材料内でのランベルト・ベール則による計算（吸収係数αが根拠）
- 吸収後の室内側再放射分：ガラスが吸収（消衰係数kに依存）した熱が室内へ流入する割合
- 反射による遮熱効果：複素屈折率（n−ik）から算出されるフレネル反射率

これらをすべて積分すると、日射熱取得率η値が得られます。η値が0.49以下のものが「日射遮蔽型」として省エネ基準の仕様基準をクリアする目安です。3mm厚透明フロート板ガラスのη値（約0.88）を基準1.0として比較した値が遮蔽係数（SC値）であり、SC = η / 0.88 の関係があります。

$$SC = \frac{\eta}{0.88}$$

ここで見落とされがちな落とし穴が一つあります。η値の計算では「波長積分」が不可欠なため、可視光だけで消衰係数kを評価しても意味がないという点です。太陽光スペクトルのエネルギーの約50%は可視光（400〜700nm）ですが、残りの約50%は近赤外（700〜2500nm）に分布しています。この近赤外域で消衰係数kが大きいか小さいかが、実際の省エネ性能を左右するのです。

また実務上、JIS R 3106（板ガラス類の透過率・反射率・放射率・日射熱取得率の試験方法）では、消衰係数kと屈折率nから計算されるフレネル式と吸収係数αによる内部透過率を組み合わせて、η値を算出する手順が定められています。

$$\text{近赤外吸収が大きいLow-Eガラス例：η値 = 0.42、SC = 0.42/0.88 ≒ 0.48}$$

普通透明ガラスとの比較では、日射熱取得を約半分以下にできる計算になります。空調負荷の削減効果に直結する数値です。

この計算体系を理解しておくと、省エネ計算書の数値をただ使うだけでなく、「なぜこの材料がこのη値になるのか」という根拠まで説明できるようになります。それが設計・監理業務でのクライアント説明や、設計変更時の代替材料選定に役立ちます。

🔍 省エネ計算に使う日射熱取得率の根拠値を確認したい場合は、建築研究所の「建築物省エネ法に関するデータベース（BEST）」や各ガラスメーカーの技術資料を参照するのが確実です。値の背景にある消衰係数・吸収係数の計算根拠まで示された資料を選ぶと、より精度の高い設計ができます。

建材試験センター技術誌：熱貫流率・日射侵入率・屈折率・消衰係数kなど建築材料の光学・熱性能一覧（実務データとして有用）

消衰係数・吸収係数に関するよくある誤解と正しい使い分け

消衰係数と吸収係数について、建築の現場ではいくつかの誤解が見られます。正確な知識を持つことで、材料選定ミスや設計上のトラブルを回避できます。

誤解①：消衰係数k=0なら光は一切吸収されない

これは半分正しく、半分誤りです。消衰係数kが定義される文脈では、k=0の場合、確かに物質内部での吸収はありません。しかし「光が室内に熱として流入しないか」というのは別の問題です。吸収がゼロでも表面反射があり、反射されなかった光はすべて透過します。透過した日射光は室内の床・壁・家具などで吸収されて熱に変わります。透明ガラスはk≒0でも日射熱取得率は高いのです。これが原則です。

誤解②：吸収係数αが大きければ遮熱性能が高い

吸収係数αが大きいということは材料が光を強く吸収するということですが、それは即「遮熱性能が高い」を意味しません。ガラスが吸収した熱が室外側へ再放射・再対流されれば、室内への熱流入量は少なくなります。逆に吸収した熱のほとんどが室内側へ流れれば、透過よりも深刻な熱侵入になる場合もあります。吸収後の熱の流れ方が重要です。

| 誤解 | 正しい理解 |
|---|---|
| k=0なら遮熱できる | k=0でも透過光が室内で吸収されて熱になる |
| αが大きければ遮熱性が高い | αが大きくても吸収熱が室内側へ流れると逆効果 |
| 消衰係数と吸収係数は同じ量 | α=4πk/λで換算が必要な別次元の量 |
| kは材料固有の定数 | kは波長依存性があり、同材料でも波長で大きく異なる |

誤解③：消衰係数と吸収係数は同じもの

繰り返しになりますが、消衰係数k（無次元）と吸収係数α（m⁻¹またはcm⁻¹）は明確に異なります。kは複素屈折率の虚部であり、材料の吸収の「強さ」を光の電磁波理論の枠組みで表したものです。一方αはランベルト・ベール則での光強度の減衰率を直接表した量です。両者は式α=4πk/λで変換できますが、単位が違うため、数値を直接比較することはできません。

意外ですね。同じ「光の吸収」を表しているようで、異なる文脈・定義から生まれた量が、一つの式でつながっているわけです。

誤解④：消衰係数は金属にしか関係しない

建築現場でよく使われる「普通のガラスには関係ない」という誤解もあります。しかし、3mm厚フロート板ガラスでも近赤外域（1000nm以上）ではkが0でなく、吸収が生じています。熱線吸収ガラスはこの近赤外域でのkをさらに大きく設計したものです。したがって、どんな建築用透明材料でも消衰係数・吸収係数の概念は必ず関わります。k=0なら問題ありません、とは言い切れない場面が実務には多いのです。

中島硝子工業：窓ガラスの性能値3（日射熱取得率と遮蔽係数の違い、実務データを含む解説）
