ソケットレンチの差込角規格表と選び方

ソケットレンチの差込角は、工具の接続部分を示す重要な規格です。JIS規格およびISO規格で統一されており、メーカー間での互換性が確保されています。

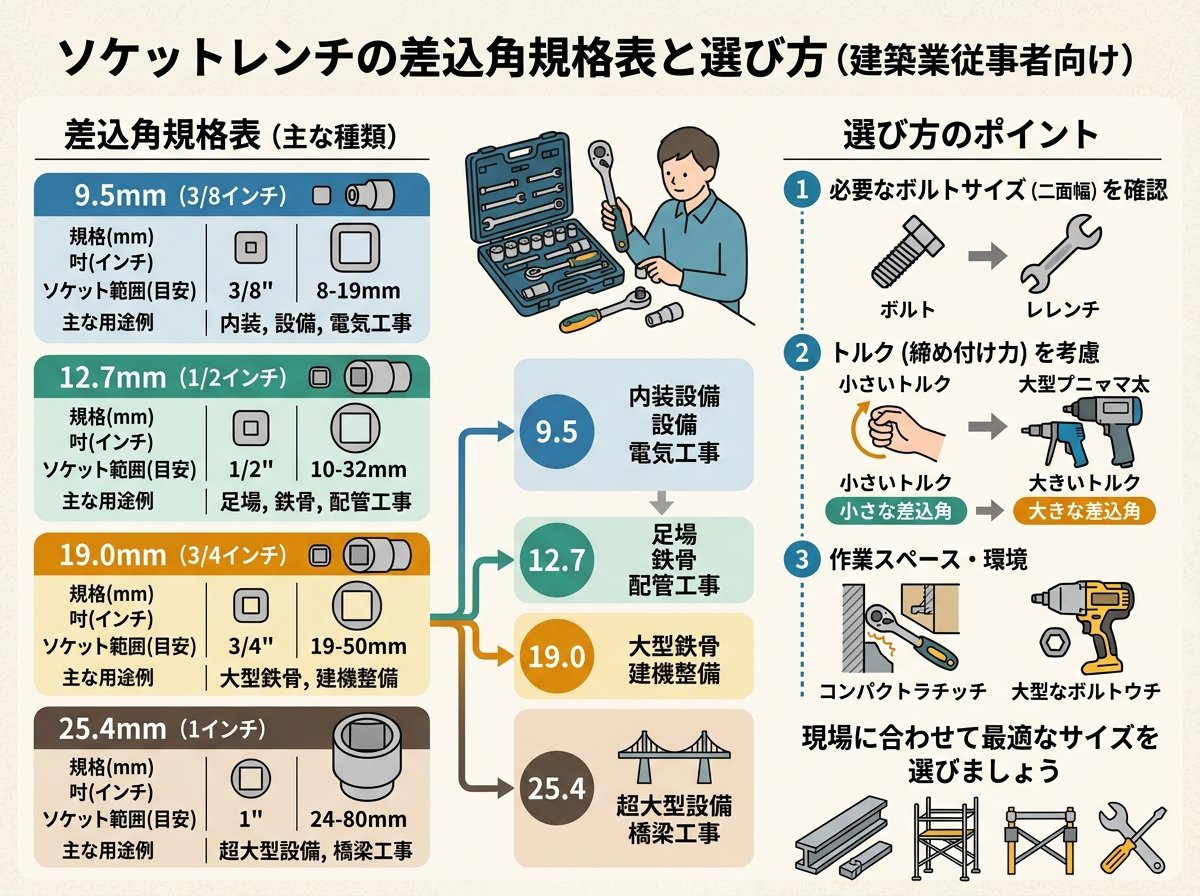

主要な差込角規格表

• 1/4インチ（6.35mm）：精密作業用
• 3/8インチ（9.5mm）：汎用性が高く最も使用頻度が高い
• 1/2インチ（12.7mm）：大トルク作業用
• 3/4インチ（19.0mm）：重作業用
• 1インチ（25.4mm）：超重作業用

車やバイクなどの整備では、9.5sq.（3/8インチ）が一般的に使用されます。細かい作業には1/4インチ、大きなトルクが必要な作業には1/2インチが適しています。



差込角のサイズ表記は「sq.（square）」または「DR（square drive）」で表示され、例えば「6.3DR」は一辺6.3mmの正方形を意味します。同じサイズでないと接続できないため、ハンドルとソケットの差込角を必ず確認する必要があります。



初心者におすすめのサイズは8、10、12、14、17、19ミリで、これらは使用頻度が非常に高いサイズです。セット購入する場合、これらのサイズが含まれているかを確認しましょう。



ソケット配管継手の寸法規格表と材質別仕様

配管継手のソケットには、材質別に詳細な規格表が存在します。JIS B 2301「ねじ込み式可鍛鋳鉄製管継手」に基づく白・黒ねじ込み式管継手ソケットの規格表は以下の通りです。
白・黒ねじ込み式ソケット寸法表

• 1/8インチ（6A）：L=22mm、G=10mm
• 1/4インチ（8A）：L=25mm、G=9mm
• 3/8インチ（10A）：L=30mm、G=12mm
• 1/2インチ（15A）：L=35mm、G=13mm
• 3/4インチ（20A）：L=40mm、G=14mm
• 1インチ（25A）：L=45mm、G=15mm

ステンレス製ねじ込みソケットストレート規格表
ステンレス製の場合、耐食性に優れ、より過酷な環境での使用が可能です。

• 呼び径6（1/8インチ）：L=20mm、D=14mm
• 呼び径8（1/4インチ）：L=24mm、D=16.7mm
• 呼び径10（3/8インチ）：L=25mm、D=20.2mm
• 呼び径15（1/2インチ）：L=32mm、D=24.6mm
• 呼び径20（3/4インチ）：L=35mm、D=30.4mm

材質による違いは、使用環境の温度や腐食性物質の有無によって選択します。ステンレス製は初期コストは高いものの、長期使用時のメンテナンス性を考慮すると経済的な場合が多くあります。



ソケット6角と12角の使い分けと特徴

ソケットレンチには6角（6point）と12角（12point）の2種類があり、それぞれ異なる特徴を持ちます。



6角ソケットの特徴

• 接触面が広くボルトがなめにくい
• 大きなトルクをかける作業に適している
• 12mm以下のボルトやナットに特に有効
• 確実性を重視した作業に最適

12角ソケットの特徴

• 位置調整が容易で作業性が良い
• 少ない振り角で作業が可能
• 狭いスペースでの作業に有利
• 15mm以上のサイズで威力を発揮

実際の選択基準として、小さなサイズ（12mm以下）では6角ソケット、大きなサイズ（13mm以上）では12角ソケットを使用するという方法が推奨されています。これは、小さなボルトほどなめやすいため、より確実な6角ソケットが安全だからです。



インパクトソケットの場合も同様に6角と12角があり、インパクトドライバーでの使用に耐えるよう、通常のソケットよりも肉厚に設計されています。耐久性を高めるため、メーカー独自の硬度調整が施されているのも特徴です。



ソケット長さ種類と作業環境別選択方法

ソケットの長さには主に3種類があり、作業環境に応じて適切な選択が必要です。



スタンダードソケット

• 最も一般的な長さ
• 狭い場所での作業性に優れる
• コンパクトで取り回しが良い
• 通常の締付け作業に最適

セミディープソケット

• 中間的な長さ
• スタンダードとディープの中間的な用途
• バランスの取れた作業性

ディープソケット

• 最も長い形状
• ボルトが突き出ていてナットに届かない場合に有効
• 深い位置にあるナットの作業に必須
• 特殊な作業環境で威力を発揮

実際の現場では、「ボルトが出っ張ってナットに届かない」という状況が頻繁に発生します。このような場合にディープソケットが必要になるため、セット購入時は各長さを揃えておくことが推奨されます。



長さの選択は、対象物までの距離と作業スペースを考慮して決定します。無理に短いソケットを使用すると、ボルトの突出部分が干渉して作業ができない場合があります。



KTCの製品だけでも2,000アイテム以上のソケットが存在することからも、適切な長さ選択の重要性がわかります。



ソケット規格選定時の品質判定基準と注意点

ソケット選定において、規格適合性だけでなく品質面での判定基準を理解することが重要です。



サイズ適合性の確認方法
ねじと工具の間には規定の「ガタツキ」が存在します。これは、ねじが規定サイズより少し小さく、工具が規定サイズより少し大きく製造されるためです。完全に同じサイズでは嵌合しないため、適度なクリアランスが設けられています。



ただし、ガタツキが大きすぎる場合は品質に問題がある可能性があります。正しい判定には経験が必要ですが、以下のポイントで確認できます。

• ソケットをねじに嵌めた際の遊びが適切か
• 無理な力を加えずにスムーズに嵌合するか
• 作業中に外れやすくないか

ブランド品質の重要性
低価格のノーブランド品は破損や摩耗が早く、長期的には不経済です。コーケンソケットやシグニット（SIGNET）などの高品質ブランドを選択することで、作業効率と安全性が向上します。



特に、M6のねじに対応する工具サイズは一律ではなく、同じ呼び径でも二面幅が異なるねじが多数存在します。このため、実際のねじに合わせた確認作業が必須となります。



安全性確保のための注意点
サイズが合わない工具の使用は、ねじの損傷だけでなく作業事故の原因にもなります。必ずねじのサイズに合わせた工具を選択し、作業前に嵌合状態を確認することが重要です。



初心者の場合、まずは信頼性の高いセット商品から始めることを推奨します。例えば、シグニット製の72Tラチェットハンドル付きセットは、価格7,260円で必要な工具が一式揃い、コストパフォーマンスに優れています。
