玉形弁（グローブバルブ）の構造と種類・選定の基本

全開で使っていても、その配管で流体が水漏れする原因が玉形弁の向きの付け間違い1箇所だったケースがあります。

この記事でわかること

🔩

玉形弁（グローブバルブ）の基本構造

弁箱が球形をしており、内部でS字状に流れる独特の構造を持つ。流量調整と遮断の両方が得意なバルブの特徴を解説。

📋

種類と使い分けの判断基準

ストレート型・アングル型・ニードル弁・Y形弁など、バリエーションごとの特徴と、ボールバルブ・仕切弁との選び分け方を整理。

⚠️

現場で起きやすいトラブルと対策

取付方向の誤り・締め過ぎによる弁座損傷・圧力損失の見落としなど、建築設備工事で実際に起こりやすいミスとその回避策を紹介。

このページの目次

玉形弁（グローブバルブ）の構造と種類・選定の基本

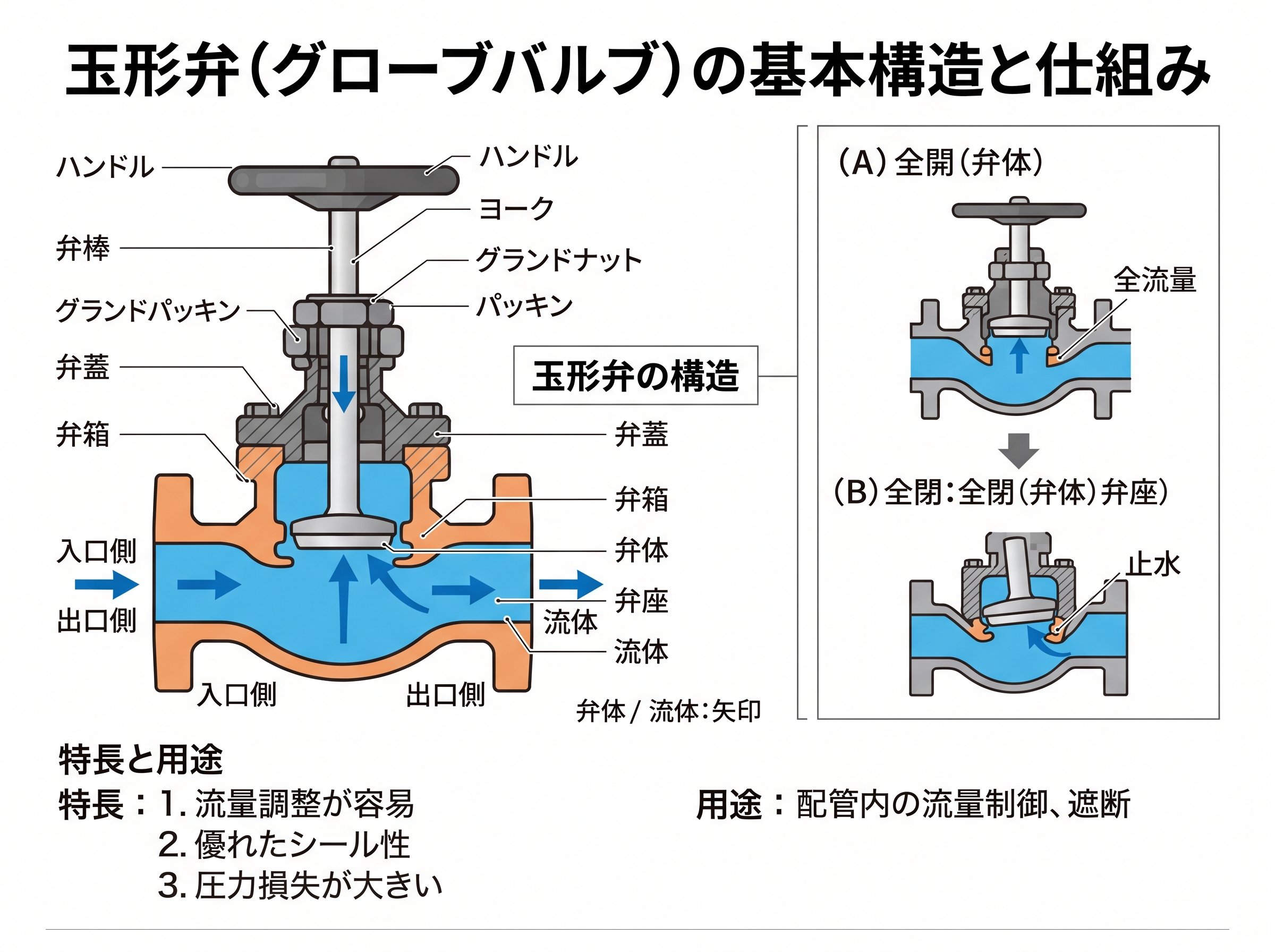

玉形弁（グローブバルブ）の基本構造と仕組みを理解する

玉形弁（グローブバルブ）は、弁箱（ボデー）が球形をしていることから「玉形弁」と呼ばれています。英語のglobe（球体）がそのままバルブの名称になったもので、現場では「グローブバルブ」「ストップバルブ」とも呼ばれます。

弁体（ジスク）は弁座に対して直角方向に上下動作して開閉する構造です。弁体を弁座に押し付けると「閉」、離すと「開」になります。流量の調整はハンドルを何回転も回すことで行い、弁体のリフト量（弁座からの距離）によって流量を細かくコントロールできます。これが基本です。

内部では流体がS字状の経路を通ります。この形状が玉形弁最大の特徴であり、同時に弱点でもあります。流れが途中で向きを変えるため、他のバルブと比べると全開時でも圧力損失が大きくなります。具体的には、同口径の仕切弁（ゲートバルブ）に比べて全開時の流体抵抗が数倍に達することもあります。

一方で、この構造のおかげで「中間開度での長期使用に耐える」という優れた特性が生まれます。ボールバルブは中間開度で使い続けるとシート面が変形・劣化しますが、玉形弁は弁体と弁座がほぼ均等に接触するため、途中の開度で流量調整を続けても弁座が損傷しにくいのです。これは使えそうです。

また、開閉にハンドルを何回転もさせる必要があるため「急速な開閉ができない」という弱点になりますが、逆に言えば急速に閉鎖されないため、ウォーターハンマー（水撃現象）が発生しにくいという利点があります。配管設備のトラブルで意外と多いウォーターハンマーによる配管損傷を防ぐ観点から、玉形弁が選ばれる場面は少なくありません。

項目	内容
別名	グローブバルブ・ストップバルブ・グローブ弁
弁体の動作	弁座に対して直角方向に上下移動
内部流路の形状	S字状（流路が屈曲）
流量調整	◎（弁体のリフト量で微調整可能）
圧力損失	△（仕切弁より大きい）
締め切り性能	◎（気密性が高い）
取付方向	一方向のみ（弁箱に方向矢印が刻印）
ウォーターハンマー	◎ 発生しにくい

一般社団法人日本バルブ工業会による、バルブの基礎知識・種類・用途の公式解説ページです。玉形弁の特徴と使い分けについて、信頼性の高い情報が掲載されています。

一般社団法人日本バルブ工業会「バルブにはどんな種類があるの？」

玉形弁（グローブバルブ）の種類：ストレート・アングル・ニードル・Y形の違い

玉形弁には複数のバリエーションがあります。現場で「グローブバルブ」と一言で言っても、形状によって得意な場面が異なるため、選定時には種類の違いを理解しておくことが重要です。

ストレートタイプ（標準型）は最も一般的な形状で、弁箱の入口と出口の中心線が一直線上にあります。流体はS字状に曲がりながら通過します。流量調整・遮断のどちらにも対応でき、建築設備の水道・給湯・蒸気配管など幅広い場所で使われています。

アングルタイプ（アングル弁）は、入口と出口の中心線が直角をなす形状です。配管が直角に曲がる箇所に設置する場合、グローブ弁とエルボ継手を別々に取り付ける必要がなくなり、部品点数を減らしながら流体抵抗も低減できます。スペースが限られた機械室や、ボイラ給水ラインなどで重宝される種類です。意外ですね。

ニードルバルブ（ニードル弁）は、弁体が細い針状（needle＝針）のテーパ形状になっています。通常の玉形弁よりもさらに細かい流量の微調整ができます。計測機器への流量供給ラインや、ガスの細かい制御など、精密なコントロールが求められる場面で使われます。

Y形（斜角タイプ）は、ストレートとアングルの中間的な形状で、流路の屈曲角度が比較的緩やかです。圧力損失がストレートタイプより小さく、汚れやすい流体や粘度の高い流体への対応力もあります。

種類	特徴	主な使用場所
ストレート型	入出口が一直線、最も汎用的	給水・給湯・蒸気配管
アングル型	入出口が直角、エルボ不要	直角配管部・機械室・ボイラ給水
ニードル弁	弁体が針状、微量流量調整が得意	計測機器・精密流量制御ライン
Y形（斜角）	屈曲が緩やか、圧力損失が比較的小さい	高粘度流体・スラリー配管

設計段階でどの型の玉形弁を使うかを決めるとき、流体の種類・圧力・配管レイアウトを同時に確認するのが基本です。ストレート型が「デフォルト」になりがちですが、直角部分にはアングル型を積極的に検討すると、エルボ代と施工手間の両方を節約できます。

玉形弁（グローブバルブ）とボールバルブ・仕切弁の使い分け方

建築設備の配管工事でよく使われるバルブは、玉形弁のほかにボールバルブ（球形弁）と仕切弁（ゲートバルブ）があります。それぞれ「なんとなく使っている」という現場も少なくありませんが、3種の使い分けを間違えるとトラブルの原因になります。

玉形弁は「流量調整が必要な場所」に使うのが基本です。中間開度での長期運転に耐える構造なので、細かく流量を絞ったり調整したりする場面に適しています。弁体のリフト量を変えることで流量をリニアにコントロールできるため、蒸気の流量調整弁や、冷温水のバランス調整弁として使われます。

ボールバルブは「全開か全閉かだけで使う場所」に使うのが原則です。ハンドルを90度回すだけで瞬時に開閉でき、操作性に優れます。ただし、ボールバルブは中間開度での使用をしてはいけません。ソフトシート（樹脂製の弁座）が局所的に圧力を受けて変形し、シール性が失われて漏れにつながります。

仕切弁（ゲートバルブ）は「全開で流体を流す、またはメンテナンス時に遮断する」場所に使うのが原則です。全開時は弁体が流路から完全に引き上げられるため、圧力損失が非常に小さいのが特長です。しかし中間開度で使うと、流体の力と弁体が繰り返し衝突する「チャタリング」が起き、弁座面が傷つくリスクがあります。つまり「チャタリングを避けることが条件です。」

この3つの使い分けをまとめると次のようになります。

🔵 玉形弁：流量を調整しながら使いたいとき・遮断精度も必要なとき

🟢 ボールバルブ：全開・全閉の切り替えのみで使うとき・素早い遮断が必要なとき

🟡 仕切弁：全開時の圧力損失を最小にしたいとき・大口径配管のメンテ遮断弁

ただし、ボールバルブは200℃以上の高温流体には不向きです。ソフトシートが軟化・変形するリスクがあるため、蒸気配管には玉形弁またはメタルシートのボールバルブが使われます。これは知らないと痛いですね。

蒸気設備のバルブ選定に関する詳細な解説はTLVの技術資料が参考になります。玉形弁とボールバルブの具体的な使い分け判断基準が記載されています。

TLV「バルブの種類と用途」

玉形弁（グローブバルブ）の取付・使用時に注意すべきポイント

玉形弁は取付や使用方法を誤ると、重大なトラブルに直結します。現場での失敗事例をもとに、特に注意が必要なポイントを整理します。

① 取付方向（流れ方向）の確認は必須

玉形弁は流体が流れる方向が決まっています。弁箱には「→」の矢印が刻印されており、この矢印の向きに流体が流れるよう配管しなければなりません。逆向きに取り付けると、閉止しようとしたときに弁体が流体の圧力で押し戻されてしまい、完全に閉まらなくなるケースがあります。また、逆流状態では弁体が浮き上がり、弁座を傷つけることもあります。取付方向の誤りは1箇所でも漏れや機能不全の原因になります。

② 締め過ぎによる弁座（シート面）の損傷

玉形弁を閉める際の「締め過ぎ」は、弁座（シート面）を損傷させる代表的な原因です。ハンドルを回しながら弁体を弁座に「押しつけて」閉弁する構造上、全閉位置が感覚的につかみにくいという特性があります。「まだ回せる」と感じて過剰に締め付けると、弁座のシート面に傷がつき、次回使用時に弁座漏れ（内部漏れ）が発生します。全閉の感触が出たら、それ以上の力をかけないのが基本です。

③ 全開後は「少し戻す」

完全に全開にした後、ハンドルをわずかに戻す（緩める）ことで、弁棒（ステム）とグランドパッキンの圧力を抜き、パッキンからの漏れを防止します。これは熟練した職人が実践している手順ですが、知らずに放置している現場も少なくありません。

④ 流量調整中間開度での長期使用も可能

玉形弁は中間開度で使い続けても弁座が損傷しにくい構造です。ただし、グランドパッキン（弁棒のシール部）は何度も回転するため摩耗します。定期的にパッキンの状態を確認し、必要に応じて増し締めまたは交換することが重要です。グランドパッキンの劣化放置が外部漏れ（グランド漏れ）の原因になることは覚えておけばOKです。

バルブトラブルの発生頻度と原因についてKITZの技術資料では「漏れ箇所の約50%はバルブから」という現場データも報告されており、日常の点検習慣が大切です。

キッツによる、グローブ弁（玉形弁）のトラブルシューティングと構造解説のページです。外部漏れ・内部漏れの原因と対処法が整理されています。

キッツ「グローブ弁トラブル・お困りごと」

玉形弁（グローブバルブ）の圧力損失と配管設計への影響：見落とされがちな落とし穴

玉形弁のS字状流路による圧力損失は、配管設計上の重要な検討事項です。これを軽視すると、ポンプの能力が足りなくなったり、末端機器への流量が設計値を下回ったりする問題が現場で表面化します。

圧力損失とは、流体が配管やバルブを通過する際に生じる「流れの勢いの減少」のことです。水が高い場所から低い場所に向かう水頭のようなイメージで考えるとわかりやすく、バルブを通るたびに少しずつ「圧力が食われる」ということです。

玉形弁は内部でS字状に流れを曲げるため、直線的な流路を持つ仕切弁やボールバルブに比べて全開時の圧力損失が数倍大きくなります。たとえば、口径50Aの配管に玉形弁を設置した場合と、同口径の仕切弁を設置した場合を比べると、玉形弁の方が圧力損失係数が3〜5倍程度高くなることが知られています。長い配管ラインに複数台の玉形弁が並ぶ設計では、この差が積み重なって無視できない影響を生みます。

圧力損失が問題になるのは、主に次の3つの場面です。
