仕切弁を「ちょっと絞って使える」と思っているなら、配管が静かに壊れています。

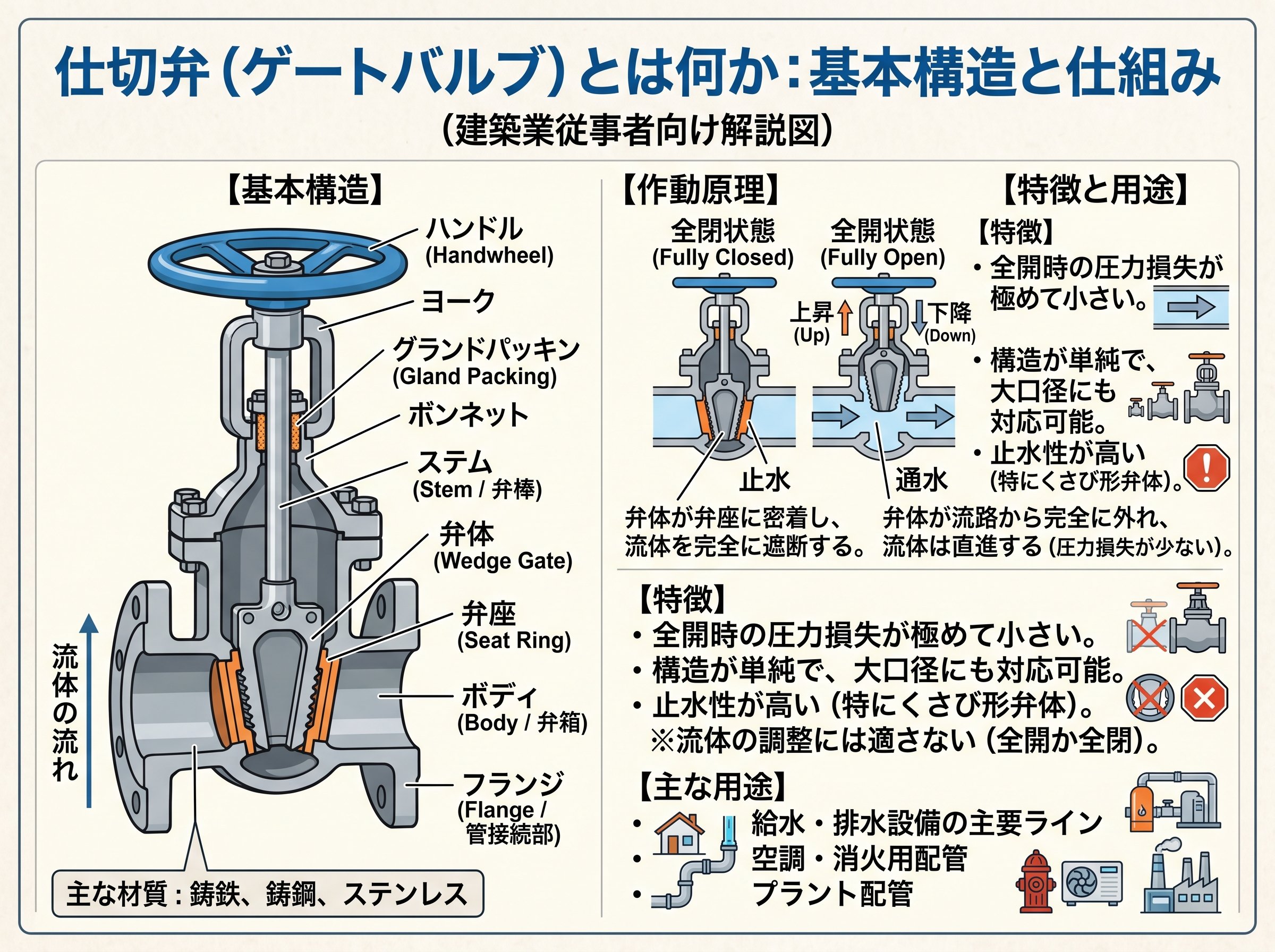

仕切弁（ゲートバルブ）とは何か：基本構造と仕組み

仕切弁（ゲートバルブ）は、配管内の流体を「完全に流す」か「完全に止める」かの2択で使用するバルブです。流路がまっすぐに貫通しているため、全開状態では圧力損失が非常に小さいことが最大の特長です。玉形弁（グローブバルブ）のように流路がS字状にならないため、大量の流体を勢いよく流したい場所に向いています。

バルブの基本構造は、弁箱（ボディ）・弁体（ディスク）・弁座（シート）・弁棒（ステム）・弁箱ふた（ボンネット）・ハンドルで構成されています。ハンドルを回すと弁棒が上下し、楔（くさび）形の弁体が弁座に密着することで流路を完全に閉鎖します。このくさび形の弁体が水門のゲートのように動くことから「ゲートバルブ」とも呼ばれます。

弁体の形状によって、主に以下の3種類に分かれます。

• 🔷 ソリッドウェッジ（楔形剛体）：最もシンプルな構造で、汎用性が高く一般的な水・蒸気配管に使われる。堅牢で信頼性が高い反面、弁座面が完全に密着しないと漏れが生じやすい。
• 🔷 フレキシブルウェッジ：弁体外周に溝を設けて柔軟性を持たせたもの。温度変化による配管の変形にも対応しやすく、密着性に優れる。蒸気配管などで重宝される。
• 🔷 パラレルスライド弁（ダブルディスク仕切弁）：2枚の平行な弁体を使用し、下流側の弁体が流体圧力により弁座に押しつけられる構造。弁座の摩耗が少ない。

一般社団法人日本バルブ工業会によれば、仕切弁は「完全に開けた状態で流体を勢いよく流すか、完全に閉めきって流体をきっちり止めるか」という目的で使用されるものです。つまり中間開度は基本的に禁止です。

配管材料費に占めるバルブのコストは50%以上とも言われており、仕切弁の選定ミスや誤った使い方はそのまま工事費・修繕費の増加につながります。原則は「全開か全閉」です。

バルブの基礎知識と種類については、日本バルブ工業会の公式ページが詳しく解説しています。

一般社団法人日本バルブ工業会「バルブにはどんな種類があるの？」

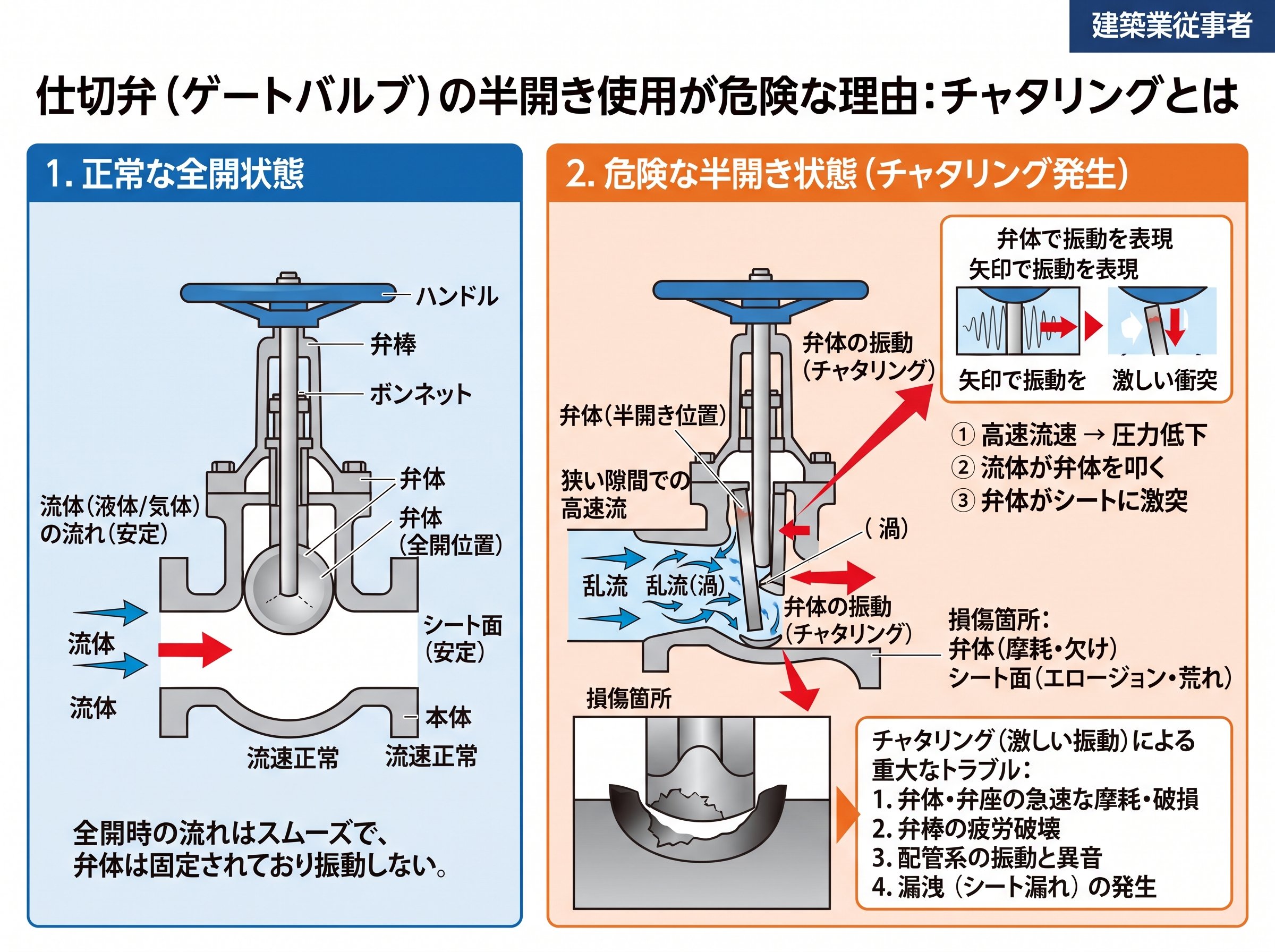

仕切弁（ゲートバルブ）の半開き使用が危険な理由：チャタリングとは

現場で多い誤りは「少しだけ流量を絞ろう」と仕切弁を半開き状態にすることです。これは絶対にやってはいけない使い方です。

仕切弁を中間開度で使用すると「チャタリング」と呼ばれる現象が起きます。通り道を半分ふさがれた流体は弁体に激しくぶつかり、弁体を支える弁座をカタカタと振動させます。この微細な振動が金属面を少しずつ傷つけ、最終的に流体が配管の外に漏れ出すのです。

具体的に何が起こるかを整理すると、次のようになります。

• ⚡ キャビテーションの発生：中間開度では流体に急激な圧力変化が起き、気泡が発生・消滅を繰り返す「キャビテーション」が生じる。この衝撃は弁体や弁座面を急速に侵食する。
• ⚡ 弁座の摩耗・損傷：特に全閉近くの開度では、弁体が脈動によって激しく振られ、弁座を痛めやすい。金属面が傷つくと完全閉止ができなくなる。
• ⚡ グランド部からの漏水：チャタリングが続くと弁棒周辺のパッキン（グランドパッキン）にも負荷がかかり、グランド部から漏水が起きるケースがある。

つまり「少し絞るだけ」という軽い判断が、配管全体の損傷と漏水トラブルを招くのです。痛いですね。

流量を細かく調整したい場面では、仕切弁ではなく玉形弁（グローブバルブ）やバタフライバルブを選定するのが正解です。仕切弁の役割は「完全に流す」か「完全に止める」かであり、それ以外の使い方は設計意図から外れています。これが基本です。

なお、チャタリングによって弁座が損傷した場合の補修・交換コストは決して安くありません。バルブ工事の見積もり相場では、口径50A程度の仕切弁交換でも材料費＋施工費が数万円単位になることは珍しくなく、損傷が配管本体に及べばさらに高額になります。

TPMオンライン「バルブの種類と特徴・用途 ①仕切弁（ゲート弁）」

仕切弁（ゲートバルブ）の内ねじ式・外ねじ式の違いと使い分け

仕切弁を選定するとき、種類の違いに気づかず施工してしまうことが意外と多いです。代表的な構造の違いが「内ねじ式」と「外ねじ式」です。

内ねじ式は弁棒のねじ部分がバルブの内部（流体が通る部分）に収まっている構造です。コンパクトで上方向のスペースが少ない場所に向いています。たとえば天井裏や地中の弁室など、設置高さに制約がある現場で重宝されます。一方で、ねじ部が常に流体に接しているため、流体に腐食性や異物が含まれている場合は信頼性が低下します。一般的にユーティリティーライン（冷却水・温水など）での使用が適しており、プロセスライン（化学薬品・腐食性流体）には向きません。

外ねじ式は弁棒のねじ部分がバルブの外部に出ている構造です。弁を開くとき、弁棒自体が上方に伸びるため「今どれだけ開いているか」を目視で確認できるのが大きなメリットです。ねじ部が流体に直接触れないため、腐食性の流体や異物を含む配管でも安定した性能を発揮します。ただし上方向のスペースが必要であり、設置スペースの確保が施工時の重要な確認事項になります。

項目	内ねじ式	外ねじ式
コンパクト性	◎ 高さが低い	△ 弁棒が上昇するため高さが必要
開度の目視確認	△ 開度がわかりにくい（非上昇式）	◎ 弁棒の突き出しで確認できる
流体との接触	△ ねじ部が流体に接する	◎ ねじ部が流体に触れない
主な用途	ユーティリティーライン・地中弁室	プロセスライン・機械室
耐環境性	◎ 外部が埃・高湿度でも対応	△ ねじ部が外部環境に露出する

また、弁棒の動き方による区分として「弁棒上昇式」と「弁棒非上昇式」もあります。弁棒非上昇式は開閉操作をしても弁棒の高さが変わらないため、さらに省スペース化できますが、開度メモリのない製品では弁体の位置が視認できないという注意点があります。こうした点を施工前に確認しておくことで、後からの手直しを防ぐことができます。

昭和バルブ製作所「バルブの種類と構造」

仕切弁（ゲートバルブ）と他バルブの比較：建築設備での選定基準

建築設備の配管設計において、仕切弁をどの場面で使うべきか迷うことは少なくありません。他のバルブとの比較で整理しておくと、現場での選定判断がスムーズになります。

仕切弁の最大の強みは「全開時の圧力損失が極めて小さい」点です。流路がまっすぐ一直線なので、流体がほぼ抵抗なく通過できます。これはS字状の流路を持つ玉形弁（グローブバルブ）と比べて明確な差があり、圧力を維持したまま大量の流体を流す主配管やメインラインに最適です。給排水設備の立て管元弁や、ポンプ吐出側の閉止弁として多用されているのはこのためです。

ボールバルブとの比較では、操作性が異なります。ボールバルブはレバーを90度回すだけで全開・全閉が完了しますが、仕切弁はハンドルを何周も回す必要があり開閉に時間がかかります。緊急遮断が求められる場面ではボールバルブが有利ですが、口径が大きくなると仕切弁のほうがメンテナンス性に優れる場面が多く、地中埋設の水道管では引き続き仕切弁が主流です。

バタフライバルブは省スペースで設置できる点が特長で、機械室のような配管が密集した場所に向いています。ただし高圧配管や高温流体には弁座の素材上の制限がかかるため、仕切弁のほうが使用条件の幅が広い場合があります。

• 🔵 主配管・メインラインの元弁→ 仕切弁（ゲートバルブ）が最適。圧力損失が小さく、完全遮断性能が高い。
• 🔵 流量を細かく調整したい配管→ 玉形弁（グローブバルブ）またはバタフライバルブを選定する。
• 🔵 緊急遮断や頻繁な開閉が必要な箇所→ ボールバルブが向いている。操作が1/4回転で完了する。
• 🔵 地中埋設・大口径の本管→ 仕切弁またはソフトシール仕切弁が主流。1,000mmを超える口径にも対応可能。

建築設備用バルブの選定基準は、日本バルブ工業会発行の「建築設備用バルブユーザガイド」に準拠するのが業界標準です。たとえば給水主管には仕切弁、還水管にも仕切弁が使われる一方、0.1MPa未満の給気用には仕切弁またはボールバルブが指定されるなど、部位ごとに細かく規定されています。これは必須の知識です。

KITZ（キッツ）「ゲート弁（仕切弁/スルース弁）」FAQ

仕切弁（ゲートバルブ）のメンテナンスと耐用年数：現場で見落とされがちな視点

建築設備における仕切弁のメンテナンスは、意外と軽視されがちなテーマです。しかし、バルブの耐用年数は法定耐用年数の基準で「弁類15年」とされており、適切な管理なしに使い続けると思わぬトラブルを招きます。

建設大臣官房が監修した「建築設備の維持保全と劣化診断」では、バルブの推奨更新年数として弁類全般で15〜20年前後が挙げられています。一方、水道用のソフトシール仕切弁に限れば推奨更新年数は30年とされており、使用環境や流体の性質によって大きく異なります。予防保全（定期的な診断・交換）を行った場合と、故障してから対応する事後保全とでは、使用年数が倍近く変わるという調査データもあります。

定期点検で確認すべきポイントは次の通りです。

• 🔍 外部目視検査：さびや腐食の有無、弁棒の曲り、ハンドルの破損を確認する。
• 🔍 外部漏れ検査：グランドパッキン部・弁箱とふたの接続部・パイプ接続部からの漏れを確認する。
• 🔍 作動検査：全開から全閉までスムーズに作動するか確認する。固着・渋りがある場合は早期対処が必要。
• 🔍 内部診断（開放検査）：弁座の摩耗状態と弁体の位置ずれを確認する。必要に応じて設計圧力の1.5倍での耐圧検査を行う。

グランドパッキンの劣化によるグランド部からの漏水は、仕切弁の最もよく見られるトラブルのひとつです。漏水を放置すると壁や床を汚損するだけでなく、他の設備への二次被害に発展することもあります。専用の「弁用漏水防止具」を使った応急処置で対応することも可能ですが、根本的な解決は早めのパッキン交換か弁体の更新です。

なお、長期間まったく操作されていない仕切弁は、弁体が固着して動かなくなるケースがあります。これは「休眠固着」とも呼ばれ、いざというときに緊急遮断ができないという深刻な問題につながります。年に1〜2回程度、定期的に全開・全閉の操作を行うことで、固着を防ぐことができます。結論はこまめな動作確認が大事です。

定期的な点検・記録管理を行うことで、バルブの交換時期を事前に予測できます。修繕費の集中発生を防ぐためにも、台帳や点検記録を整備しておくことを強くおすすめします。
