アルキド 樹脂 塗料 の 特徴 と 鉄部 塗装 で の 乾燥 性

アルキド 樹脂 塗料

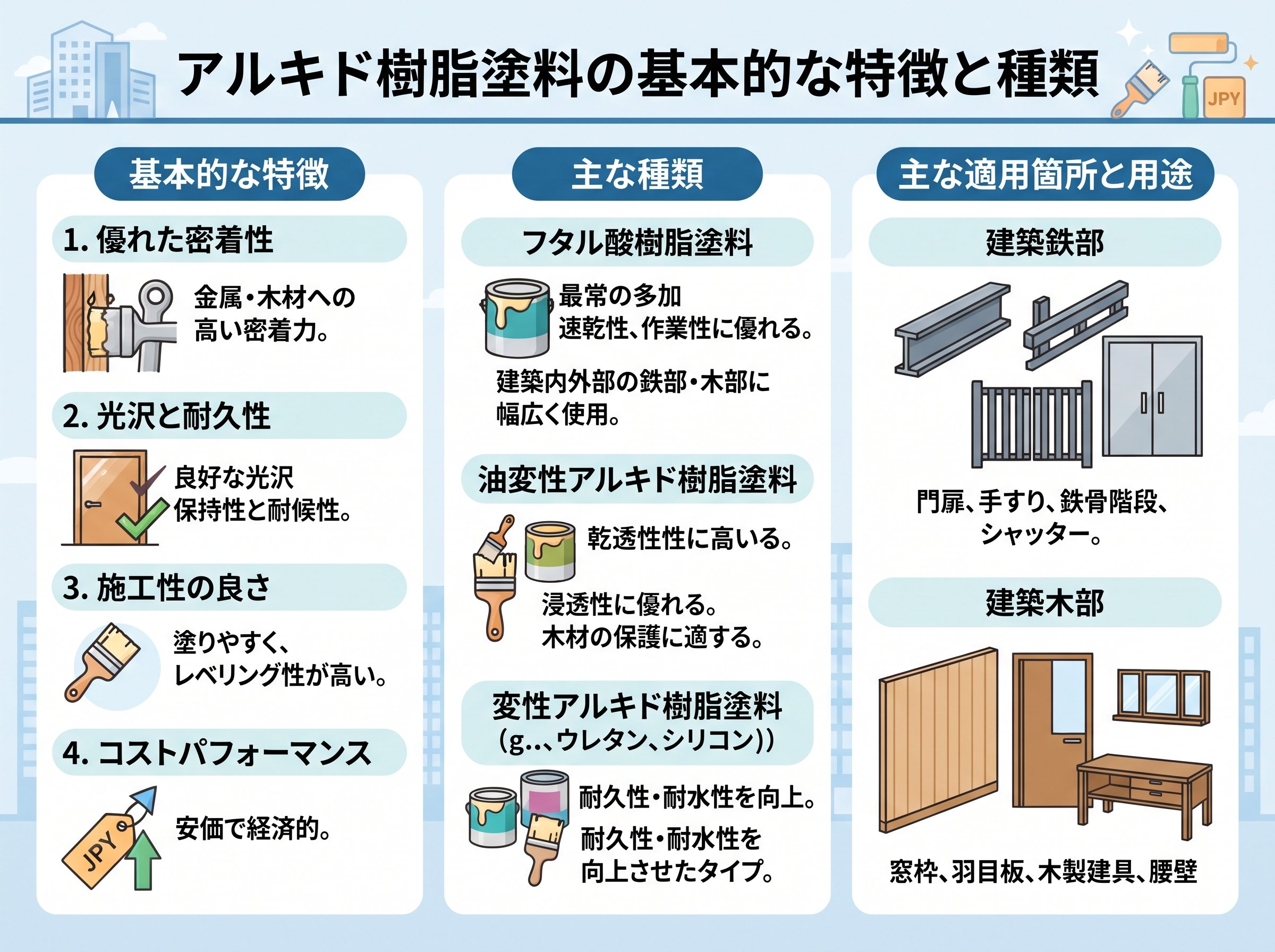

アルキド 樹脂 塗料 の 基本 的 な 特徴 と 種類

アルキド樹脂塗料は、建築塗装の現場において最も歴史が古く、かつ現在でも主力として活躍している塗料の一つです。一般的には「ペンキ」や「油性塗料」と呼ばれるものの多くがこのアルキド樹脂をベースに設計されています。化学的な構造としては、多塩基酸（無水フタル酸など）と多価アルコール（グリセリンなど）のエステル結合によって生成されるポリエステル樹脂を、さらに脂肪酸（植物油）で変性させたものを指します。
この「変性」というプロセスがアルキド樹脂の最大の特徴を生み出しています。純粋なポリエステル樹脂は硬くて脆い性質を持ちますが、ここに大豆油や亜麻仁油などの植物油（脂肪酸）を組み込むことで、塗料としての柔軟性、溶解性、そして乾燥性を付与しているのです。現場でよく耳にする「フタル酸樹脂塗料」という名称は、アルキド樹脂の主原料である無水フタル酸に由来しており、実質的にはアルキド樹脂塗料と同義、あるいはその一種として扱われます。
建築従事者が押さえておくべき基本的な特徴として、以下の点が挙げられます。

•
  作業性の良さ： 油性塗料特有の滑らかな塗り心地があり、ハケ目やローラーマークが消えやすい（レベリング性が高い）ため、平滑で美しい仕上がりが得られます。

•
  肉持ち感： 樹脂分が多く、塗装後の膜厚感（肉持ち感）に優れており、痩せにくい塗膜を形成します。

•
  密着性： 木部や鉄部への浸透・密着力が非常に強く、特にサビ止め塗料との相性が抜群です。

•
  安価： ウレタンやシリコン、フッ素などの高機能樹脂に比べて原材料費が安く、コストパフォーマンスに優れています。


しかし、長所ばかりではありません。アルキド樹脂は紫外線による劣化（チョーキング）が比較的早く進行するため、長期的な耐候性はアクリルシリコン樹脂などに劣ります。また、主成分がエステル結合であるため、コンクリートやモルタルなどのアルカリ性下地に使用すると、加水分解を起こして塗膜が軟化・剥離する現象（鹸化・けんか）が発生しやすいという致命的な弱点があります。そのため、コンクリート面への直塗りは厳禁とされており、必ず耐アルカリ性の下塗りを入れるか、鉄部・木部専用として使い分ける知識が求められます。
リフティング（縮み）のメカニズムと対策 - 日本ペイント
上記リンクでは、アルキド樹脂特有の乾燥過程で発生しやすいトラブル「縮み」について、専門的な視点から解説されています。

アルキド 樹脂 塗料 と アクリル 塗料 の 比較

現場での塗料選定において、最も迷いやすいのが「アクリル樹脂塗料」や「ウレタン樹脂塗料」との使い分けです。特にDIY向け製品ではアクリル系が主流になりつつありますが、プロの建築塗装現場では依然としてアルキド樹脂（特にSOP）が指定されるケースが多々あります。その理由を明確にするために、それぞれの特性を比較します。

この表からわかるように、アルキド樹脂塗料が選ばれる最大の理由は「コストパフォーマンス」と「仕上がりの美しさ（光沢）」、そして「鉄部への信頼性」です。特に、店舗の内装や什器の塗装など、耐候性よりも美観や手触りが重視される屋内環境では、アルキド樹脂の持つ独特の濡れたような艶感が高く評価されます。
一方で、外部の鉄骨階段や手すりなどで、メンテナンスサイクルを長くしたい（10年以上持たせたい）という要望がある場合は、アルキド樹脂では耐候性が不足するため、ウレタン樹脂やシリコン樹脂へのスペックアップを提案する必要があります。しかし、新築工事における「JIS K 5516（合成樹脂調合ペイント）」という仕様指定がある場合は、必然的にアルキド樹脂系（SOP）を使用することになります。
また、「アクリル樹脂」は乾燥が速く作業性が良い反面、塗膜が薄くなりやすく、鉄部防食の観点からは膜厚確保に回数が必要です。対してアルキド樹脂は1回の塗装で十分な膜厚が付きやすく、サビの発生要因である水や酸素の遮断効果が高いという物理的なメリットも無視できません。

アルキド 樹脂 塗料 の 鉄部 塗装 で の メリット

なぜ「鉄部といえばアルキド」という定説が建築業界で根強いのでしょうか。これには、単なる価格競争力以上の技術的な裏付けが存在します。鉄部塗装において最も重要なのは「防錆（サビ止め）」ですが、アルキド樹脂はこの防錆システムにおいて非常に効率的な働きをします。
まず、アルキド樹脂は「油変性」されているため、油分が鉄の表面にある微細な凹凸に深く浸透し、強力なアンカー効果を発揮します。水性塗料が表面張力によってはじかれやすいのに対し、油性であるアルキド樹脂は鉄素地に対する「濡れ性」が非常に高く、隙間なく密着することができます。これが、サビの発生起点となる空気や水分の侵入を防ぐ第一の防壁となります。
さらに、JIS規格における「JIS K 5674（鉛・クロムフリーさび止めペイント）」などのサビ止め塗料の多くは、アルキド樹脂や変性エポキシ樹脂をバインダーとして使用しています。同系統の樹脂である上塗り用アルキド樹脂塗料（SOP）を重ねることで、下塗りと上塗りの層間密着が非常に強固になり、一体化した強靭な塗膜層を形成します。異種塗料を重ねた場合に起きやすい層間剥離のリスクが、同系統であれば極めて低くなるのです。

•
  柔軟な塗膜による追従性： 鉄は温度変化によって膨張と収縮を繰り返します。硬すぎる塗料（一部のアクリルラッカーなど）では、この動きに追従できずクラック（ひび割れ）が入ることがありますが、アルキド樹脂は植物油由来の柔軟性を持っているため、鉄の動きに合わせて伸縮し、塗膜の破壊を防ぎます。

•
  既存塗膜との相性： 塗り替え改修工事において、既存の塗膜が何であるか不明なケースが多々あります。強溶剤のエポキシやウレタンを塗ると旧塗膜を溶かしてしまうリスクがありますが、弱溶剤タイプ（塗料用シンナー希釈）が主流のアルキド樹脂塗料は、旧塗膜を侵しにくく、幅広い下地に対して安全に塗り重ねることができます。


ただし、注意点として「亜鉛メッキ」への塗装があります。アルキド樹脂に含まれる遊離脂肪酸が、亜鉛と反応して金属石鹸を生成し、これが界面での剥離を引き起こすことがあります。したがって、亜鉛メッキ面に対しては、変性エポキシ樹脂プライマーで下地を絶縁するか、アルキド樹脂以外の塗料を選定するのが鉄則です。
溶剤系塗料の特徴とメリット・デメリット - 創研（参考記事）
塗料の種類ごとの適材適所や、アルキド樹脂がなぜ鉄部や木部に適しているかの一般的な解説が含まれています。

アルキド 樹脂 塗料 の 乾燥 メカニズム と トラブル

アルキド樹脂塗料を扱う上で、最も技術的理解が必要かつトラブルの原因となりやすいのが「乾燥」です。アルキド樹脂の乾燥は、アクリルラッカーのような「溶剤揮発型（シンナーが乾けば固まる）」とは全く異なります。化学的には「酸化重合（さんかじゅうごう）」と呼ばれる反応によって硬化します。
酸化重合のプロセスは以下の通りです：

1.
   塗装後、溶剤（シンナー）が揮発し、樹脂が表面に残る（指触乾燥）。

2.
   空気中の「酸素」を樹脂内の脂肪酸（二重結合部分）が取り込む。

3.
   取り込まれた酸素が過酸化物を形成し、分子同士が手をつなぐ「架橋反応」が始まる。

4.
   分子が網目状に結合し、巨大な高分子となって完全に硬化する。


この反応は塗装後、数時間から数日、完全硬化には数ヶ月かかるとも言われます。この「酸素と反応する」という特性が、現場での予期せぬトラブル「リフティング（縮み・ちぢみ）」を引き起こします。
リフティングとは、塗装した表面が梅干しのようにシワシワになってしまう現象です。これは、1回目に塗った塗料が「半乾き」の状態（表面だけ酸化重合が進み、内部は未反応の状態）で、2回目の塗装を行った場合に発生します。2回目の塗料に含まれる溶剤が、まだ固まっていない下層の樹脂を膨潤（ふやけさせる）させ、その上に上塗りの硬い膜が乗ることで、収縮率の差からシワが寄ってしまうのです。
リフティングを防ぐための重要ポイント：

•
  塗装間隔（インターバル）の厳守： メーカー指定の塗り重ね可能時間を必ず守る。特に冬場は酸化重合の反応速度が著しく低下するため、夏場の倍以上の乾燥時間を取る必要があります。

•
  「戻り」現象への警戒： 日中暖かくても、夜間に急激に冷え込むと、一度乾きかけた塗膜の反応が止まり、翌日の塗装時に溶剤ショックを受けて縮むことがあります。

•
  厚塗りの禁止： 厚く塗ると、表面だけが先に酸素と反応して固まり、内部への酸素供給が遮断されます。中がいつまでも乾かない状態になり、少しの刺激で表面が破れたりシワになったりします。


また、乾燥剤（ドライヤー）として重金属（コバルトやマンガンなど）が含まれているのが一般的ですが、これらは温度や湿度に敏感です。雨天時や高湿度の日に無理に塗装すると、水分が酸化反応を阻害し、いつまでもベタつきが残る「乾燥不良」を引き起こします。「アルキドは乾きにくい」という認識を持ち、工期には余裕を持たせることが品質確保の鍵となります。

アルキド 樹脂 の 油長 分類 と バイオマス 変性

最後に、一般的な検索結果ではあまり語られない、しかし塗料の性格を決定づける最も重要な要素である「油長（ゆちょう・Oil Length）」について解説します。アルキド樹脂は、樹脂全体の中に含まれる「油（脂肪酸）」の割合によって、大きく3つに分類され、その性質が劇的に異なります。

1.
   短油性（たんゆせい）アルキド（油長45%未満）：



   •
     油が少なく、ポリエステル樹脂に近い硬さを持っています。

   •
     自然乾燥しにくいため、主に工場での「焼付塗装」や、ラッカーと混ぜて速乾性を高めた工業用塗料として使われます。

   •
     スプレー塗装に向いていますが、ハケ塗りは困難です。


2.
   中油性（ちゅうゆせい）アルキド（油長45%〜55%）：



   •
     短油と長油の中間的性質。汎用性が高く、車両用や重機用の塗料などに使われます。

   •
     乾燥速度と塗膜性能のバランスが良いのが特徴です。


3.
   長油性（ちょうゆせい）アルキド（油長55%以上）：



   •
     建築塗装で使われる「SOP」「合成樹脂調合ペイント」の正体がこれです。

   •
     油の量が多いため、乾燥は遅いですが、ハケさばきが非常に軽く、ローラーでの作業性も抜群です。

   •
     油分が多い＝柔軟性が高いということであり、木部や鉄部の膨張収縮に最も適応します。


ここで注目すべきなのが、「油」の正体です。アルキド樹脂に使われる油の多くは、大豆油、亜麻仁油、ヤシ油、トール油などの「植物由来成分」です。近年、SDGsや脱炭素の観点から「バイオマス塗料」が注目されていますが、実はアルキド樹脂は、誕生した当初（戦前）から、成分の半分以上が植物由来であるという、元祖「バイオマス対応樹脂」とも言える存在なのです。
最新の塗料開発では、この「古くて新しい」特性が見直されています。従来の石油由来成分を極限まで減らし、植物由来成分の比率を高めた環境配慮型のアルキド樹脂や、水に溶けるように設計変更した「水性アルキド樹脂」も開発されています。
「アルキドは古い塗料だ」と切り捨てるのではなく、「植物油の力を借りた、人にも環境にも馴染み深い高機能樹脂である」と再定義することで、施主様への提案トークにも深みが出るはずです。特に、自然派志向の店舗や住宅において、完全な化学合成塗料よりも、植物油ベースのアルキド樹脂の方がコンセプトに合致するケースは意外と多いものです。
油変性アルキド樹脂の化学構造 - MonotaRO技術ノート
アルキド樹脂の化学構造や、油長による分類（長油性・中油性・短油性）の定義について、図解入りで詳細に学ぶことができる技術資料です。
このように、アルキド樹脂はその「油の長さ」と「変性」によって、驚くほど多様な顔を持っています。単なる「安いペンキ」という認識を改め、その化学的な特性を理解して使いこなすことこそが、プロフェッショナルな建築従事者の証と言えるでしょう。

ルフランブルジョワ 油彩用画用液 23333007 クイックドライ アルキド メディウム75ml
