ボルト締め付けトルクjis規格完全解説：適正管理と施工基準

ボルト締め付けトルクJIS規格

建築業界において、ボルト締め付けトルクのJIS規格は構造物の安全性と品質を保証するための重要な基準です。適切な締め付けが行われないと、構造物の強度不足や経年劣化による事故につながる可能性があります。
JIS B 1083「ねじの締付け通則」では、ねじの締付けに関する基本的な考え方と手順が規定されており、建築事業者が遵守すべき重要な規格となっています。この規格は2008年に改定され、現在でも建築・機械設備分野で広く採用されている国際的な基準です。
ボルト締め付けトルクの重要性は以下の3つの観点から理解できます。

• 安全性の確保: 適正なトルクで締め付けることにより、構造物の設計耐力を確実に発揮
• 品質の統一: JIS規格に基づく標準化された施工により、施工者による品質のばらつきを抑制
• 経済性の実現: 適切な施工により、メンテナンス頻度の削減と長寿命化を達成

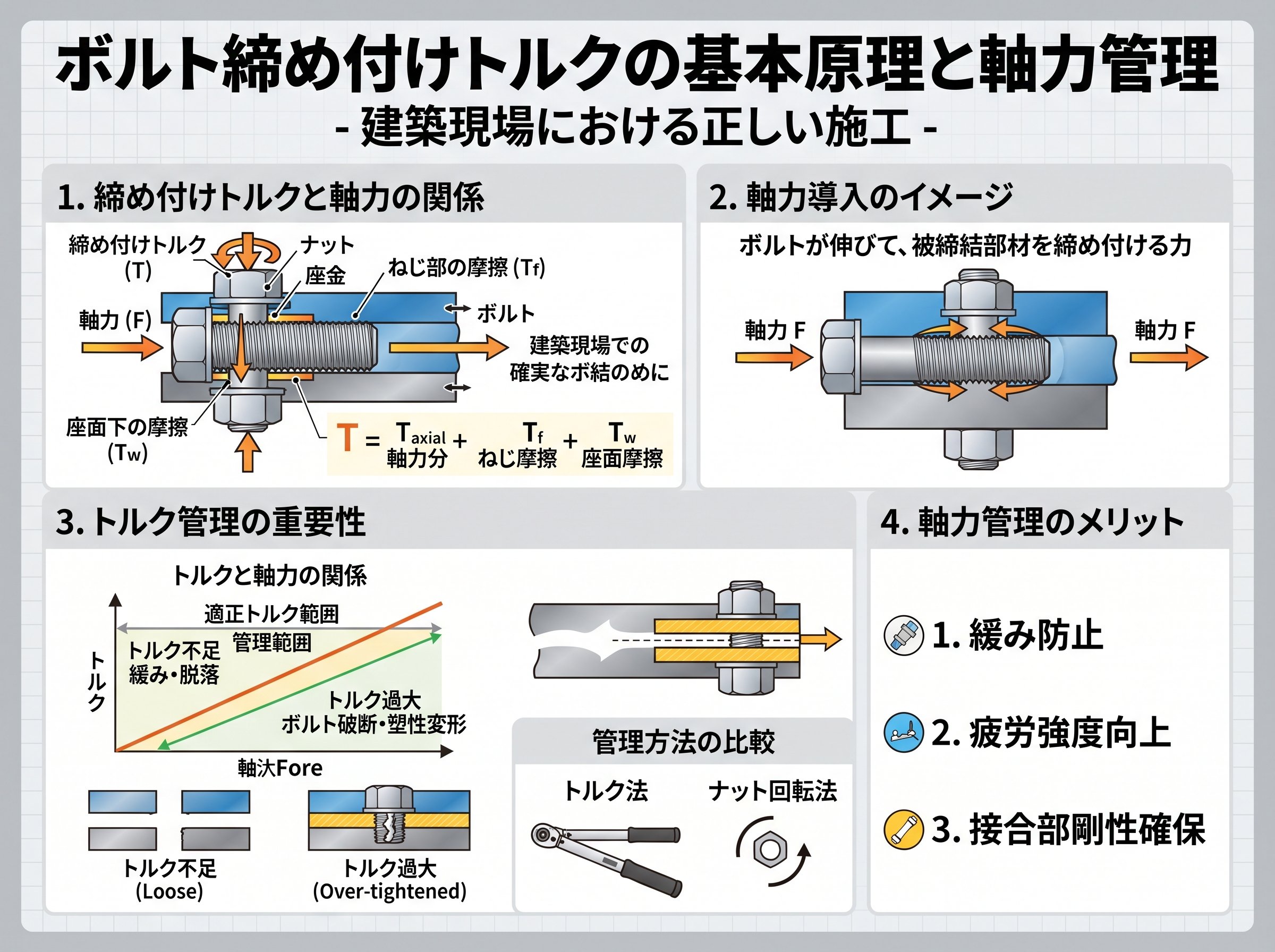

ボルト締め付けトルクの基本原理と軸力管理

ボルトの締め付けにおける基本原理は、トルクによってボルトに軸力（引張力）を発生させ、被接合材に圧縮力を与えることで接合を実現することです。
トルクと軸力の関係式

T = K × d × F

• T：締付けトルク（N・m）
• K：トルク係数（0.15～0.2程度）
• d：ボルトの呼び径（mm）
• F：目標軸力（N）

軸力管理における重要なポイントは以下の通りです。
弾性域内での締め付け

• 降伏点の70％以下での締め付けを基本とする
• 弾性域内であればボルトは元の長さに戻る特性を維持
• 塑性域に達すると永久変形が発生し、接合力が低下

摩擦の影響
実際の締め付けでは、与えられたトルクの約50％がナット座面の摩擦に、約40％がねじ面の摩擦に費やされ、軸力に変換されるのは約10％にすぎません。この現象を理解して適切なトルク管理を行うことが重要です。
軸力のばらつきは25～30％程度は避けられないとされており、これを考慮した安全率の設定が必要です。潤滑剤の使用や接触面の状態により摩擦係数が変化するため、現場条件に応じた調整が求められます。

JIS規格による標準締め付けトルク値と強度区分

JIS B 1051「炭素鋼および合金鋼製締結用部品の機械的性質」では、ボルトの強度区分ごとに標準締め付けトルク値が規定されています。
主要な強度区分と特徴
強度区分の読み方と意味について詳しく解説します：

• 強度区分4.6の場合：左の数字「4」は最小引張強さ400N/mm²を示し、右の数字「6」は降伏・耐力比0.6（60％）を表す
• 実際の降伏点・耐力：400×0.6＝240N/mm²

代表的な強度区分別標準トルク値

ボルト径	強度区分4.6	強度区分6.8	強度区分8.8
M10	4.5 N・m	12 N・m	18 N・m
M12	7.8 N・m	21 N・m	31 N・m
M16	18 N・m	50 N・m	75 N・m
M20	35 N・m	95 N・m	145 N・m
M24	61 N・m	165 N・m	250 N・m

これらの値は使用条件により異なるため、トルクレンチを選定する際の参考値として活用することが推奨されています。
高強度ボルトの特殊管理
M22以上の六角穴付きボルトでは強度区分10.9、M20以下では12.9が標準的に使用されます。高強度ボルトの場合、より厳密なトルク管理が求められ、専用のトルクレンチや校正された測定器具の使用が必要です。

ボルト締め付けの品質管理と施工手順

建築現場でのボルト締め付けにおける品質管理は、構造物の安全性を左右する重要な工程です。JIS規格に基づく適切な施工手順と管理方法について説明します。



施工前の準備と点検項目

• ボルト・ナットの材質と強度区分の確認
• トルクレンチの校正状況と精度の確認（±4％以内）
• 接合面の清掃と異物除去
• 潤滑剤の適用（必要に応じて）

段階的締め付け手順
大型の構造物や多数のボルトを使用する場合には、以下の段階的締め付けが効果的です。

1. 仮締め段階: 規定トルクの25～30％で全ボルトを締付け
2. 本締め段階: 規定トルクの70～80％で締付け
3. 最終締め段階: 規定トルク値での本締付け
4. 確認段階: 全ボルトの締付け状況を再確認

この手順により、接合部材の変形を抑制し、均等な軸力分布を実現できます。



トルクレンチの適切な使用方法

• トルクレンチは締付け方向にのみ使用（緩める方向での使用は精度が低下）
• レンチの柄の中央付近を持ち、垂直方向に力を加える
• 設定トルクに達したら直ちに力を抜く（オーバートルクを防止）
• 使用後は最小設定値にして保管（バネの劣化防止）

品質記録の管理
施工記録として以下の項目を記録・保管することが推奨されます。

• 使用ボルトの材質・強度区分・サイズ
• 設定トルク値と実測トルク値
• 施工者名・施工日時・気象条件
• トルクレンチの校正記録

ボルト締め付けトルクの特殊用途と応用技術

建築業界では標準的なトルク法以外にも、特殊な用途や高精度が要求される場面で独自の締付け技術が活用されています。



回転角度法による高精度管理
トルク法の精度限界を超えるために開発された手法で、以下の特徴があります。

• 初期トルクで仮締めした後、規定角度だけナットを回転させる方法
• 軸力のばらつきを±10％以内に抑制可能
• 高層建築や重要構造部材で採用される場合が多い

トルク勾配法の活用
締付け時のトルク上昇勾配を監視する先進的な手法です。

• 締付け過程でのトルク変化率を測定
• 座面の密着やねじ山の損傷を早期発見
• 自動化された品質管理システムでの採用が増加

環境条件による補正係数
現場の環境条件に応じたトルク値の補正が重要です。

環境条件	補正係数	理由
高温環境（50℃以上）	0.9～0.95	材料強度の低下
低温環境（0℃以下）	1.05～1.1	材料の脆性化
湿潤環境	0.95～1.0	腐食進行の懸念
振動環境	1.1～1.2	ゆるみ防止強化

デジタル技術の活用
最新の建築現場では、IoT技術を活用したボルト管理システムが導入されています。

• スマートトルクレンチによる自動記録
• 締付け履歴のクラウド管理
• AI技術による異常検知と予防保全

これらの先進技術により、従来の人的管理では困難だった大規模建築物での全ボルト管理が実現可能となっています。



ボルト締め付けトルクの維持管理と長期品質保証

建築構造物の長期安全性を確保するためには、施工後の維持管理体制の構築が不可欠です。ボルト締付けの経年変化と対策について解説します。



経年劣化の主要因子
建築用ボルトの締付け力は時間の経過とともに以下の要因により低下します。

1. クリープ現象: 持続荷重により材料が徐々に変形
2. 応力緩和: ボルト材料の内部応力が時間とともに減少
3. 腐食進行: 環境因子による材料劣化
4. 振動によるゆるみ: 繰返し荷重による締付け力の低下

予防保全計画の策定
効果的な維持管理のための点検項目と頻度。

点検項目	点検頻度	判定基準
外観点検	6ヶ月毎	腐食・変形の有無
トルク再測定	1年毎	初期値の80％以上
超音波検査	3年毎	軸力測定による評価
全面更新判定	10年毎	総合的な劣化評価

長寿命化技術の活用
現代の建築技術では、ボルト締結部の長寿命化を図る様々な技術が開発されています。
表面処理技術の適用

• 高耐食性めっき（溶融亜鉛めっき、ダクロタイジング）
• 有機被膜による複合防食
• ステンレス鋼ボルトの適用

スマート監視システム

• ひずみゲージによる軸力の連続監視
• 温度補償機能付き測定システム
• 異常時の自動警報機能

メンテナンスフリー化技術

• セルフロッキング機能付きナット
• 緩み止め剤の活用
• 形状記憶合金を用いた自動調整機構

これらの技術により、建築構造物の設計寿命（通常50～100年）にわたる安全性の確保が可能となります。建築事業者は、初期施工の品質管理に加えて、長期的な維持管理計画の立案と実行により、社会インフラとしての建築物の価値向上に貢献することができます。



適切なボルト締め付けトルク管理は、単なる施工技術ではなく、建築物の生涯にわたる安全性と機能性を保証する重要な技術領域です。JIS規格の理解と実践により、信頼性の高い建築構造物の実現が可能となります。
