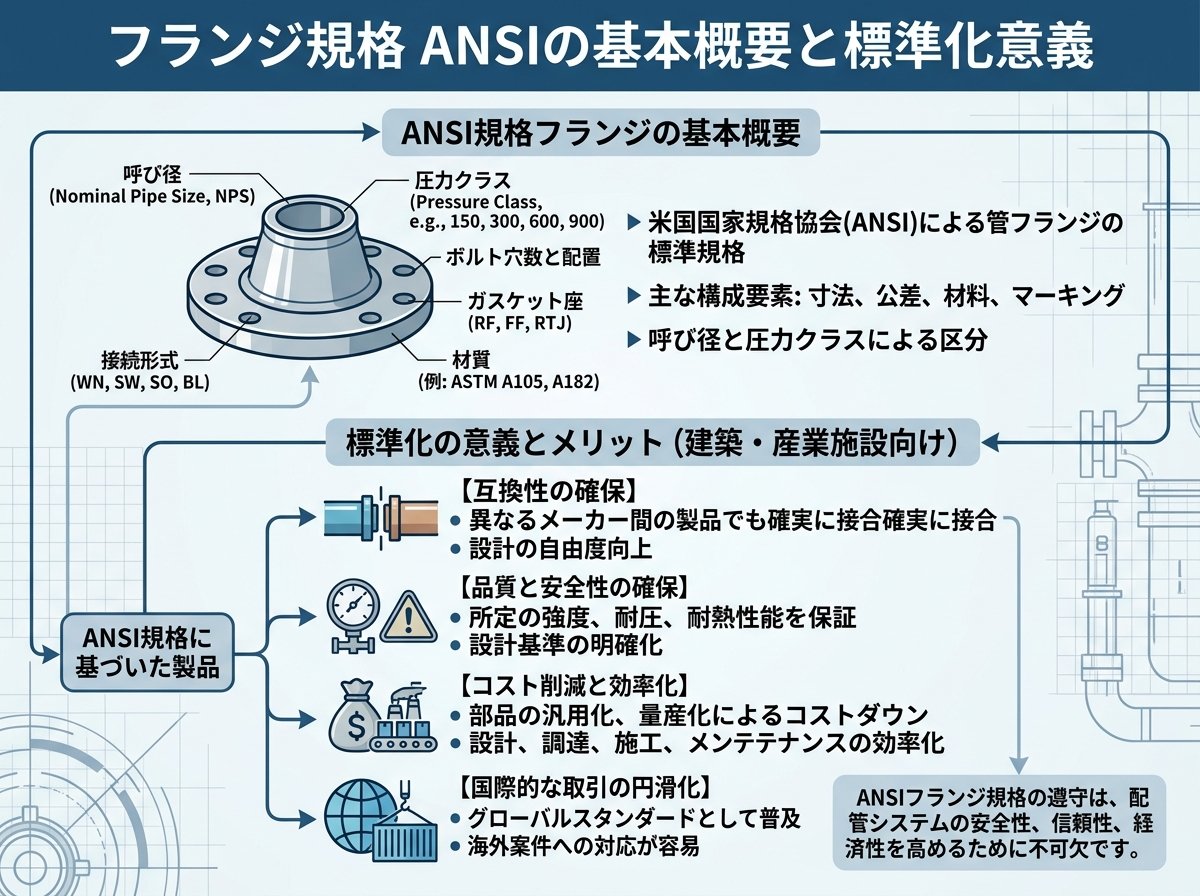

フランジ規格ansiの基本概要と標準化意義

ANSIフランジ規格は、American National Standards Institute（アメリカ国家規格協会）が定めた配管用フランジの標準規格です。正式名称はANSI/ASME B16.5で、ASME（アメリカ機械学会）の承認も得ている国際的な規格として広く採用されています。
この規格の最大の特徴は、1/2インチから24インチまでのフランジの設計、寸法、材質を詳細に規定している点です。建築業界においても、特に石油化学プラントや大型建築物の配管システムで頻繁に使用されます。
🔹 主要な圧力クラス

• クラス150：低圧用途（一般建築配管）
• クラス300：中圧用途（工業用配管）
• クラス600：高圧用途（プラント配管）
• クラス900～2500：超高圧用途（特殊設備）

ANSIフランジの標準化により、異なるメーカーの製品間での互換性が確保され、建設現場での部材調達や交換作業が効率化されています。この統一性は、国際的な建築プロジェクトにおいて重要な役割を果たしています。

フランジ規格ansi種類と形状分類詳細

ANSIフランジには用途に応じて複数の種類が規定されており、建築業従事者は適切な選択が求められます。各種類の特性を理解することで、設計品質の向上と施工効率の改善が実現できます。



スリップオンフランジ（SO） 📌
パイプに「かぶせて」所定の位置に溶接するタイプで、内側と外側の両方に隅肉溶接を行います。建築現場では最も一般的で、作業効率が高い特徴があります。クラス150から2500まで対応しており、汎用性に優れています。
溶接ネックフランジ（WN） 📌
独特の長いテーパ状ハブと滑らかな厚さの変化を持つタイプです。完全溶け込み溶接により高い強度を実現するため、厳しい使用条件下で採用されます。建築物の重要配管や高圧システムに適用されます。
ブラインドフランジ 📌
配管の端を閉塞するためのフランジで、メンテナンス時のアクセスポートとしても活用されます。1インチ、2インチ、3インチ、4インチの4種類の幅が標準化されています。
これらの種類選定は、使用圧力、温度条件、施工方法、メンテナンス性を総合的に考慮して決定する必要があります。



フランジ規格ansiセレーション加工の技術的意義

ANSIフランジの最大の技術的特徴は、ガスケット面に施されるセレーション加工です。これは日本のJPIフランジとの重要な相違点であり、建築業従事者が理解すべき技術仕様です。
セレーション加工の詳細仕様 🔧

• 刃先のRが1.6mm以上のバイトを使用
• 45～55本/インチの密度で溝を加工
• 表面粗さ125～250AARH（JIS二つ山相当）に仕上げ

このセレーション（細かい同心円溝加工）により、ガスケットとの密着性が向上し、より確実なシール性能が得られます。渦巻き状（スパイラル）または同心円状（コンセントリック）の細い溝が、流体の漏洩防止に重要な役割を果たしています。
技術的効果 📈

1. 密封性向上：ガスケット材料がセレーション溝に食い込み、確実な密封を実現
2. 圧力耐性：高圧条件下でもガスケットの位置ずれを防止
3. 長期信頼性：温度変化や振動に対する耐久性向上

建築現場では、この加工仕様を理解してガスケット選定を行うことが、システム全体の信頼性確保につながります。



フランジ規格ansiとJPI規格比較による独自視点

建築業界では、ANSIフランジとJPIフランジの混在使用による問題が頻発しています。表面的には類似している両規格の微細な差異が、重大な施工トラブルの原因となるケースが増加しています。



フランジ内径寸法の国際的差異 🌐
日本とアメリカでは配管の外径寸法が根本的に異なるため、全ての呼び径でフランジ内径に差異が生じています。これは設計段階で見落とされやすく、現場での不適合発見により工程遅延が発生する事例が多発しています。
ガスケット互換性の落とし穴 ⚠️
ANSIのセレーション仕上げに対し、JPIはスムーズフィニッシュ（Smooth Finish）を採用。この差異により：

• ANSIフランジ用ガスケットをJPIフランジに使用すると密封不良
• JPIフランジ用ガスケットをANSIフランジに使用すると早期劣化
• 混在使用時の漏洩リスク増大

建築現場での実用的対策 💡

1. 図面段階での規格明記：フランジ規格を設計図面に明確に表示
2. 部材受入検査の強化：セレーション有無の目視確認を義務化
3. ガスケット管理の徹底：規格別のガスケット在庫管理システム導入
4. 施工者教育の充実：規格差異に関する技術講習の実施

この独自視点からの対策により、建築プロジェクトの品質向上と工期短縮が実現されています。



フランジ規格ansi材質選定と圧力温度基準

ANSIフランジの材質選定は、建築物の用途と使用環境に応じた圧力-温度基準（P-T Rating）に基づいて決定されます。適切な材質選定は、建築物の長期耐久性と安全性に直結する重要な設計要素です。
主要材質の特性と適用範囲 🔬
炭素鋼系

• 標準グレード：ASTM A105（鍛造）、ASTM A216 WCB（鋳造）
• 使用温度範囲：-29℃～425℃
• 適用建築：一般建築物、商業施設の標準配管システム

ステンレス鋼系

• 標準グレード：ASTM A182 F304/F316（鍛造）、ASTM A351 CF8/CF8M（鋳造）
• 使用温度範囲：-196℃～649℃
• 適用建築：食品工場、医療施設、腐食環境での配管

低合金鋼系

• 標準グレード：ASTM A182 F11/F22（鍛造）
• 使用温度範囲：-29℃～593℃
• 適用建築：発電所、石油化学プラントの高温配管

材質選定の実務的手順 📋

1. 流体条件の確認：温度、圧力、腐食性の詳細調査
2. P-T線図の参照：規格書の圧力-温度基準表による適合性確認
3. 環境要因の考慮：建築物の立地条件、維持管理方針の反映
4. 経済性の評価：初期コストと生涯コストの総合判断

建築設計において、これらの材質特性を理解した適切な選定により、システム全体の信頼性向上とメンテナンス性の最適化が実現されます。材質選定ミスは後の改修工事や性能不良の原因となるため、設計段階での慎重な検討が不可欠です。
