縁切り部 水道 修理

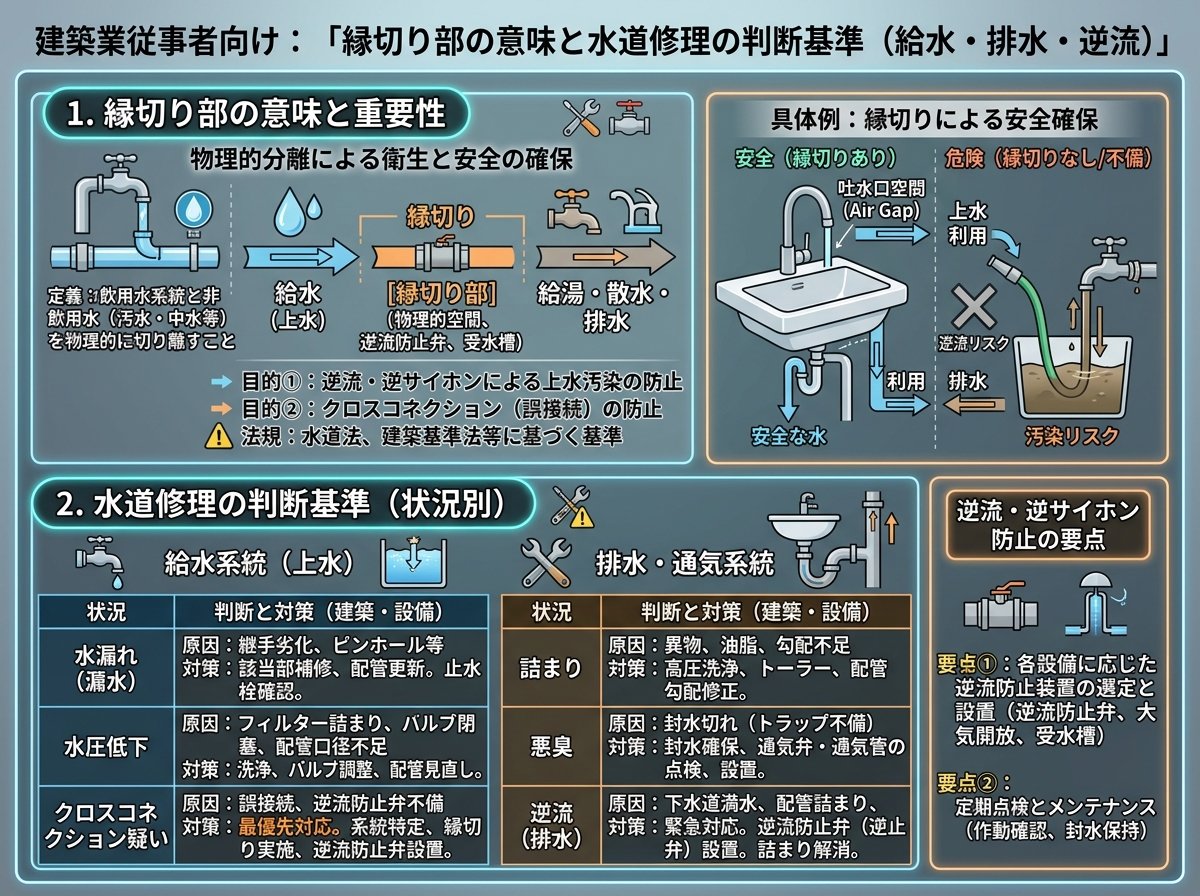

縁切り部の意味と水道修理の判断基準（給水・排水・逆流）

「縁切り」は一般には“切断して分離する”ニュアンスで使われますが、水道・衛生の世界では「水道水側（清潔側）と、汚染の可能性がある側を確実に分ける」発想が重要です。
つまり縁切り部とは、単に配管を切る位置だけでなく、逆流が起きても水道本管側へ戻らないように“構造的に切り離せている場所（または仕組み）”まで含めて考えると、DIY修理の事故を減らせます。
水回りトラブルでは「水漏れ＝継手の緩みやパッキン」「詰まり＝排水側」「異臭・逆流＝排水系の不備」と原因が混ざりがちです。

参考）故障とその原因 -株式会社竹村製作所-
​
縁切り部を意識すると、①給水（圧力がかかる）②排水（重力で流れる）③逆流防止（負圧・サイホン）を分けて点検でき、修理の順番も立てやすくなります。

参考）給水設備の吐水口空間について解説【3分でわかる設備の計画】

縁切り部と吐水口空間（負圧・逆サイホン）をDIYで再現するコツ

逆流防止で最も確実とされる考え方は、給水管と水受け容器の間に十分な「吐水口空間（空気のすき間）」を確保することです。
逆止弁は異物噛みや劣化で機能が阻害されることがあるため、逆流防止措置としては確実ではない、という指摘も公的機関のQ&Aで示されています。
DIYでできる縁切りの代表例は、「ホースを水面に沈めない」「蛇口先端を容器の縁より上に保つ」「洗剤・薬品の入ったバケツに直結しない」など、吐水口空間を物理的に守る運用です。
​
また、構造として縁切りを作る器具の例として、製品内部で縁切りが行われて逆流を防止する構造の考え方が性能基準資料でも触れられています。

参考）https://www.mlit.go.jp/common/830001403.pdf

参考：吐水口空間の定義と、確保しない場合のリスク（逆サイホン）
東京都健康安全研究センター「給水・給湯管理 Q&A」

縁切り部の配管 継手 用語（チーズ・主管・枝管）を最短で理解

修理を自分でやるとき、工具より先に効いてくるのが「どの継手が、どんな役割で入っているか」を言語化できることです。
例えば分岐に使うT字継手は「チーズ」と呼ばれ、分岐・合流を簡潔に構築できる一方で、分岐側は流体抵抗が増えて圧力低下を招きやすいと説明されています。
また配管を樹形図として捉え、メインを主管・枝を枝管と呼ぶ整理は、漏れ箇所の切り分けや止水範囲の決定に直結します。
DIY現場での“意外な落とし穴”は、呼び方を勘違いして部材選定を誤ることです（例：チーズが必要なのにエルボを買う、ねじ込みが必要なのに差し込みを買う）。

参考）配管継手類（pipe fittings） 【通販モノタロウ】
​
継手の体系は「接続・方向転換・分岐・集合・伸縮吸収・末端閉鎖・機器接続」など目的別に整理される、という説明が分かりやすい指針になります。
​
参考：継手が“目的別に整理”されていて、選定の考え方が掴める
モノタロウ「配管継手類（pipe fittings）」

縁切り部のねじ込み継手 修理（シール・ねじ切り・漏水）

ねじ込み式継手の接合は、ねじを正確に切り、緊密にねじ込むことが要点だと、公共工事向け仕様書にも記載があります。
自治体の給水装置工事の施行基準では、ねじ切りに使う切削油は水道用の水溶性切削油であること、接合では錆の発生防止のため防食シール剤をねじ部・管端面に用いること、など具体の条件が明記されています。
DIYで現実に多いのは「少しにじむ」程度の漏水で、原因が“締め不足”なのか“ねじ山やシールの破綻”なのかの判断が難しい点です。
​
製品例として、ねじ込み継手部の漏洩補修に対応する補修クランプ（ねじ込み式可鍛鋳鉄製継手などが対象）も市販されており、交換工事がすぐできない状況での一時対応として存在します。

参考）ネジ継手部の漏洩補修クランプ「 SBソケット-Sタイプ 」│…
​
参考：ねじ切り・防食シール剤など、給水装置工事の“禁止・条件”が具体的に書かれている
甲賀市「給水装置工事 施行基準」

縁切り部の独自視点：応急修理の前に「止水」と「逆流」を同時に確認する手順

水漏れのDIYで見落とされがちなのは、「止水できたか」だけ確認して作業に入ってしまい、負圧や逆サイホンで“汚れた水を引き込む条件”を残すことです。
逆流事故は、給水管内に負圧が生じたときに発生し得る、という説明があり、吐水口空間の確保が逆サイホン作用を防ぐ要点になります。
「直す」前に縁切り部としての安全を取るなら、(1)止水（元栓・止水栓）(2)吐水口空間の確保（ホース先端位置）(3)排水側の縁切り（必要に応じて間接排水の考え方）をセットで点検するのが、結果的にやり直しを減らします。
応急修理をする場合でも、症状別の切り分け（例：締め直しで止まるのか、パッキン劣化なのか、異物噛みなのか）を先に行うと、部材交換の精度が上がります。
​
そして、応急の限界（腐食が進んだねじ込み部、材料劣化、規格外施工の疑い）があるときは、給水装置工事のルールや器具の基準側に寄せて判断するのが安全です。

参考）https://www.pref.kanagawa.jp/documents/15160/02kouzi_2.pdf
