自立式土留めの根入れ長と安定計算の基本

根入れ長を「掘削深さの1.5倍あれば安全」と思い込んでいると、地盤によっては崩壊リスクが3倍以上に跳ね上がります。

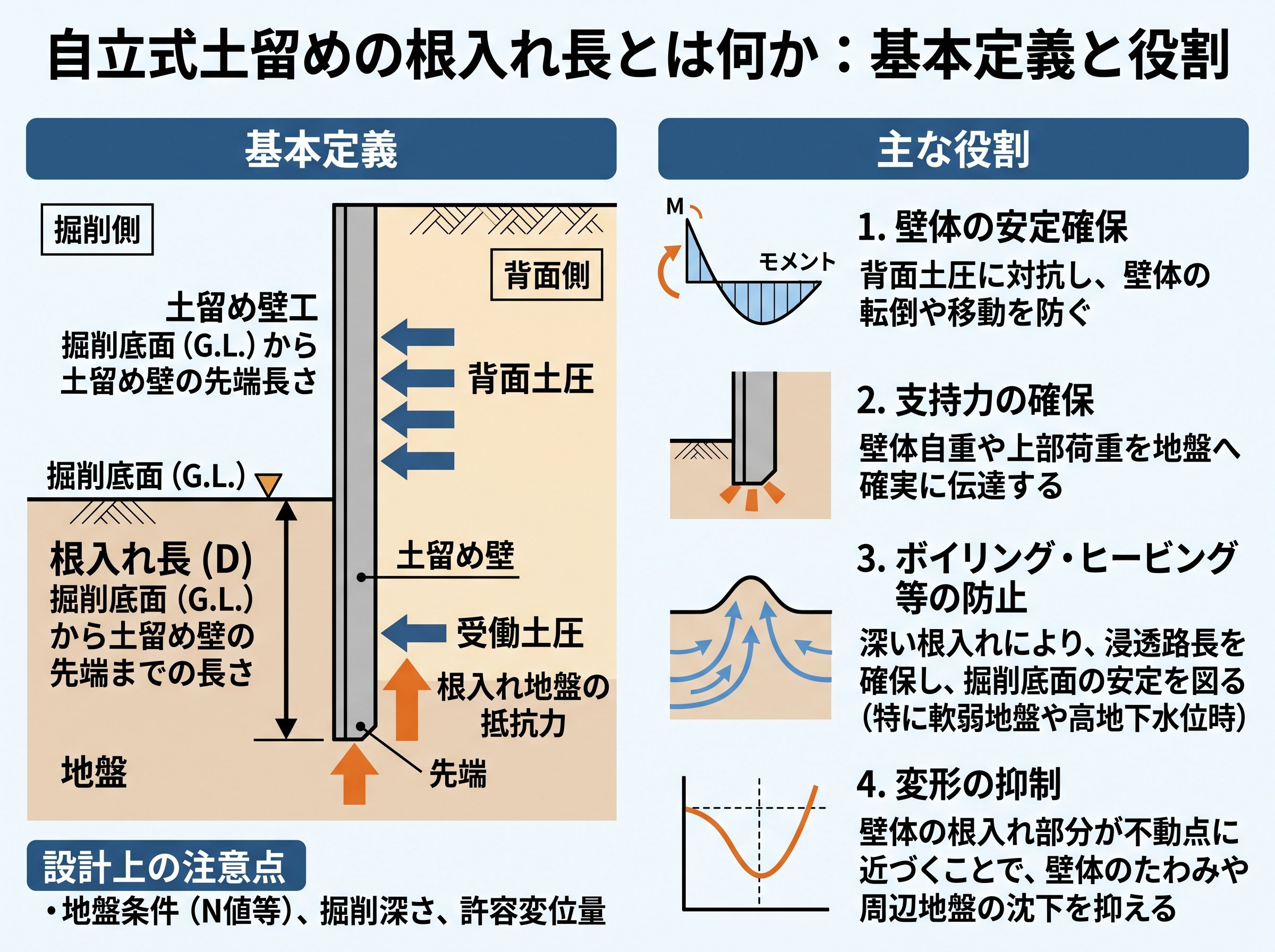

自立式土留めの根入れ長とは何か：基本定義と役割

自立式土留めとは、切梁や腹起しなどの支保工を使わずに、矢板や鋼管などの壁体だけで土圧に抵抗する工法です。支保工がない分、施工スペースが広く取れる反面、壁体の根入れ長が安定性のすべてを左右します。

根入れ長とは、掘削底面から土留め壁の先端までの長さのことです。この長さが短すぎると、壁体が受働土圧に対抗できず、転倒・滑動・全体崩壊につながります。つまり根入れ長は安全の要です。

設計では「掘削深さ」と「根入れ長」の比率が一つの目安とされますが、それだけで判断するのは危険です。地盤の硬軟、地下水位、土の摩擦角（φ値）、粘着力（c値）によって必要な根入れ長は大きく変わります。国土交通省の「仮設構造物の設計」基準でも、地盤条件に応じた個別計算が求められています。

現場ではしばしば「前の現場と似た条件だから同じにする」という判断が見られますが、これが事故の温床になります。これは要注意です。

根入れ長の設計は、主に以下の3つの安定性を確認することで決定されます。

• 🔹 転倒安定：掘削底面を支点とした回転モーメントに対する安定性。壁体が前方に倒れないかを確認します。
• 🔹 滑動安定：水平力に対して壁体が水平方向にずれないかを確認します。
• 🔹 全体安定（円弧すべり）：壁体を含む地盤全体が円弧状にすべり崩壊しないかを確認します。

この3つすべてで必要な安全率を満たす最小の根入れ長が、設計値として採用されます。

自立式土留めの根入れ長の計算方法：ランキン・クーロン土圧と安定計算の手順

根入れ長の計算には、土圧理論を使って作用力と抵抗力をそれぞれ求める必要があります。日本の仮設構造物設計では、主にランキン土圧理論またはクーロン土圧理論が用いられます。

ランキン土圧は、壁面摩擦を無視した理論値であり、計算がシンプルな反面、やや保守的な値が出ます。クーロン土圧は壁面と土の摩擦角（δ）を考慮するため、より実態に近い値が得られますが、計算は複雑です。どちらを使うかは設計基準や発注者の指示に従います。

計算の基本手順は次の通りです。

• 🔸 ステップ1：地盤調査データ（N値、φ、c）から主働土圧係数（Ka）と受働土圧係数（Kp）を算出する。
• 🔸 ステップ2：掘削深さと仮定した根入れ長を使い、主働土圧合力（Pa）と受働土圧合力（Pp）を計算する。
• 🔸 ステップ3：掘削底面を支点とした転倒モーメント（Ma）と抵抗モーメント（Mp）を求め、安全率Fs＝Mp/Ma≧1.2（一般的な目標値）を確認する。
• 🔸 ステップ4：必要に応じて根入れ長を増減し、すべての安定条件を満たす最小値を設計値とする。

安全率の目標値は発注者や設計基準によって異なります。国土交通省の「道路土工・仮設構造物工指針」では、転倒安定の安全率を1.2以上とするケースが多いですが、鉄道近接や重要構造物に隣接する場合は1.5以上を求められることもあります。条件次第で目標値が変わります。

ここで見落とされやすいのが、地下水位の影響です。壁体背面の地下水位が高い場合、水圧が主働土圧に加算されるため、必要根入れ長が一気に増加します。地下水位が掘削底面と同じ高さにある場合、乾燥状態に比べて必要根入れ長が1.5〜2倍になる事例も報告されています。

参考情報として、土圧計算の基礎と安定計算の手法については、土木学会が公開している設計指針が権威ある資料です。

土木学会「仮設構造物の設計と施工」関連出版物ページ

自立式土留めの根入れ長に影響する地盤条件：N値・粘着力・水位の具体的な影響

根入れ長を正確に決めるうえで、地盤条件の読み取りは最も重要な作業です。意外ですね。設計者や施工者が「計算より地盤を読む力」を問われる場面です。

まずN値（標準貫入試験値）は地盤の硬さを示す指標で、根入れ長に直接関係します。N値が4以下の軟弱な粘性土地盤では、受働土圧が極めて小さく、主働土圧に対抗するために大きな根入れ長が必要です。例えばN値2程度の軟弱地盤では、掘削深さ3mに対して根入れ長が5m以上になる事例もあります。これは現場では「多すぎ」と感じるかもしれませんが、計算上の必然です。

砂質土地盤では内部摩擦角φが根入れ長に大きく影響します。φ＝30°の砂地盤と、φ＝20°の緩い砂地盤では、受働土圧係数Kpが約1.7倍も異なります（Kp＝tan²(45°+φ/2)の関係による）。受働土圧が小さい地盤ほど、長い根入れが必要ということです。

粘性土地盤ではc値（粘着力）が安定性に貢献しますが、長期的には粘着力の低下（クリープや含水比変化による）を考慮する必要があります。短期工事では粘着力を見込めますが、工期が3ヶ月を超える場合は粘着力を割り引いて設計するのが一般的です。

地下水位も非常に重要です。水位が高いほど水圧が増し、主働側の圧力が大きくなります。特に砂質土の場合、浸透流が生じるとパイピング（砂の粒子が水流で吹き上げられる現象）のリスクも出ます。パイピング対策には根入れ長を増やすか、ウェルポイントなどの排水工法を組み合わせるのが有効です。

地盤の種類	N値の目安	根入れ長の傾向	注意点
硬質砂礫土	50以上	掘削深さの0.5〜0.8倍程度	打設自体の困難さに注意
中密な砂質土	15〜30	掘削深さの0.8〜1.2倍程度	地下水位確認が必須
緩い砂質土	5〜15	掘削深さの1.2〜1.8倍程度	液状化リスクも確認
軟弱粘性土	4以下	掘削深さの1.5〜2.0倍以上	ヒービング検討も必要

この表はあくまで目安です。実際の設計では必ず個別計算を行ってください。

自立式土留めの根入れ長設計でよくある失敗と現場での確認ポイント

設計計算は正しくても、現場での施工や確認が不十分で事故に至るケースがあります。これが実務の難しさです。よくある失敗を整理しておきましょう。

失敗例①：設計地盤条件と実際の地盤が異なる

ボーリングデータは点の情報です。1本のボーリングで50m四方の地盤を代表させることは多いですが、実際には数メートル離れただけで地層が大きく変わることがあります。設計時にN値10を想定していた箇所が、実は3以下の軟弱層だったという事例は決して珍しくありません。掘削中に地盤性状が設計条件と異なると感じたら、直ちに監理者・設計者に報告することが重要です。

失敗例②：根入れ長の「削り」を発注者と交渉しない

コスト削減や工期短縮のため、設計根入れ長を現場判断で短くするケースがあります。しかし根入れ長の削減は安全率に直結します。例えば設計根入れ長3.5mを3.0mに短縮すると、転倒安全率が1.3から0.95以下に落ちるケースもあります。安全率が1.0を下回れば崩壊です。変更する場合は必ず再計算と監理者承認が必要です。

失敗例③：掘削中の湧水・地下水位変動を無視する

設計時の地下水位は調査時のスナップショットです。雨季や周辺工事の影響で地下水位が上昇することがあります。地下水位が50cm上昇しただけで、必要根入れ長が数十センチ増加するケースもあります。掘削中は定期的に水位を観測し、設計条件と乖離していないか確認することが基本です。

現場での確認ポイント

• 🔍 矢板の打設長さ確認：設計根入れ長が確保できているか、打設後に天端高さと掘削底面高さを測定して確認する。
• 🔍 掘削中の壁体変位観測：壁体の水平変位が設計値（一般に掘削深さの0.5〜1%程度）を超えていないか観測杭や傾斜計で管理する。
• 🔍 掘削底面のヒービング確認：軟弱粘性土では掘削底面が膨れ上がるヒービングが生じることがある。底面の変状を日常的に確認する。
• 🔍 背面地盤の沈下・亀裂確認：壁体背面の地盤に亀裂や沈下が発生した場合は崩壊の前兆の可能性があるため、即時に作業を中断して監理者に連絡する。

国土交通省の仮設工事に関する指針や基準も現場管理の参考になります。

国土交通省「土木工事積算基準」関連ページ（仮設工等の設計基準参照に活用）

自立式土留めの根入れ長と他工法との比較：独自視点から見たコスト・工期・安全性のトレードオフ

自立式土留めは支保工が不要なため施工が速いとされますが、根入れ長が長くなるほどコストと工期が増大し、結果として切梁式よりも割高になる逆転現象が起きることがあります。これは現場で意外と見落とされています。

例えば、掘削深さ4mの現場で自立式を採用した場合、軟弱地盤では根入れ長が6〜8mになることがあります。矢板の全長は10〜12mに達し、材料費と打設費が大幅に増加します。一方、切梁式なら根入れ長は2〜3mで済むため、矢板全長は6〜7mとなり、材料費は自立式の約60%程度に抑えられます。コスト面での逆転です。

自立式が有利になる条件は、掘削深さが比較的浅く（概ね3m以下）、かつ地盤が中程度以上の硬さ（N値15以上）の場合です。この条件を外れる場合は、切梁式・アンカー式・控え杭式などの他工法との比較検討が必要です。

工法	必要根入れ長	コスト傾向	適した条件
自立式	長め（掘削深の1.0〜2.0倍）	浅い掘削では低コスト	掘削深3m以下、N値15以上
切梁式	短め（掘削深の0.5〜1.0倍）	深い掘削では合理的	掘削深4m以上、狭小現場
アンカー式	短め〜中程度	中〜高コスト	広い掘削面積、作業空間確保
控え杭タイロッド式	短め	低コスト（用地が必要）	広い用地が取れる現場

工法選定の段階から根入れ長の長さを試算し、コストと安全性を総合的に判断することが、現場で失敗しないための鉄則です。結論はケースバイケースです。

また、近年ではBIM/CIMを活用した仮設設計が普及しており、3次元モデル上で根入れ長の変化による安全率の変動をリアルタイムに確認できるツールも登場しています。設計の効率化と精度向上の両立が可能になってきており、大規模現場では積極的に活用する価値があります。

仮設工事の設計に関する公的な基準として、建設業労働災害防止協会が公開しているガイドラインも参考になります。

建設業労働災害防止協会「仮設工事に関する技術指針・出版物」一覧ページ
