ガイドサポート配管の種類と選定・施工の完全ガイド

ガイドサポートと配管の種類・選定・施工基準を完全解説

ガイドサポートを「とりあえず固定できれば何でもいい」と選ぶと、配管破損で数十万円の損害が出ます。

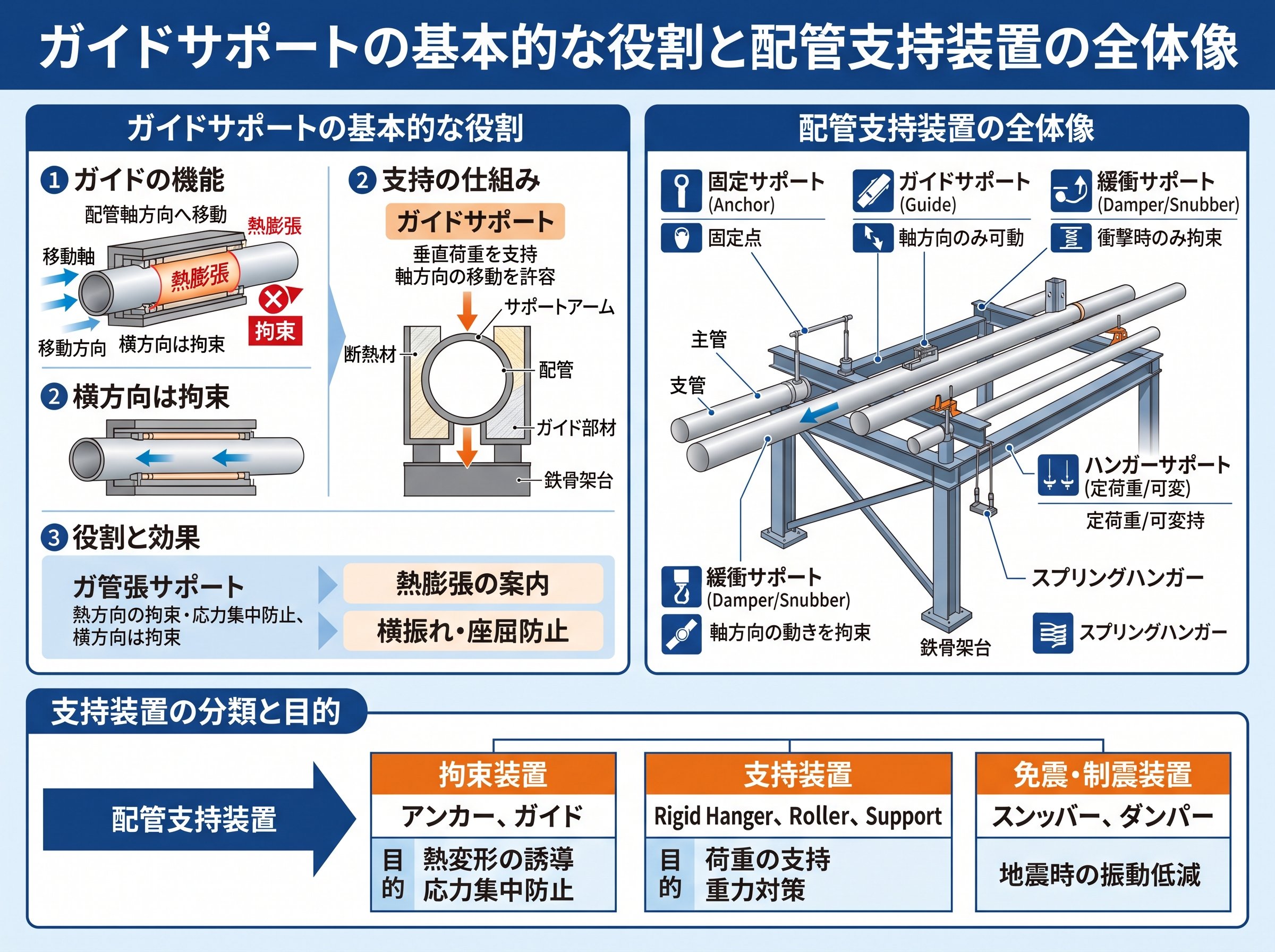

ガイドサポートの基本的な役割と配管支持装置の全体像

配管サポートは「配管を支える金具」として認識されがちですが、実際にはその役割は複数の機能に分かれています。配管に作用する荷重は、パイプ自重・内部流体の重さ・保温材の重さ・熱膨張による応力荷重・地震や振動による動的荷重など多岐にわたります。これらすべてを配管自身が受け持つと、接続機器のノズルに過大な力が加わり、機器の破損や配管の座屈（圧力で押しつぶされる状態）につながります。

配管サポートはその機能ごとに大きく3つに分類されます。

- ハンガー/サポート：配管の自重を支えるもの。リジットハンガー、スプリングハンガー、コンスタントハンガーなど
- レストレイント：熱膨張による配管の移動を拘束・制限するもの。アンカー・ストッパー・ガイドの3種類
- 防振器（スナッバ）：地震・振動などの動的荷重を制御するもの

ガイドサポートはレストレイントの一種です。

ガイドサポートの最大の特徴は、「拘束する方向を限定する」点にあります。配管軸に対して垂直方向（横方向）の変位を拘束しつつ、軸方向（配管の伸び縮みが起こる向き）への動きは許容します。これは「鉄道のレールとレールの間を走る車輪」のイメージに近く、走る方向には自由に動けるが、脱線（横ズレ）は防ぐ、という仕組みです。

結論はシンプルです。

ガイドサポートは「熱で伸縮する配管を正しい方向に動かすための道案内」として機能し、伸縮継手（エキスパンションジョイント）と組み合わせて使うことで、はじめて設計どおりの熱変位吸収が実現します。

参考：配管サポートの種類や分類に関する専門解説（パイプサポートとは｜配管支持金具）
http://www.hkpnote.com/hk/hk09.html

ガイドサポートとアンカー・ストッパーの違いと使い分け

現場でよく混同されるのが、ガイド・アンカー・ストッパーの3種類です。それぞれ何を「制限するか」が異なります。これを混同したまま施工すると、配管が意図しない方向に動いたり、逆に動けなくなって熱応力が蓄積されたりと、重大トラブルの原因になります。

| 種類 | 拘束方向 | 軸方向 | 軸直角方向 | 回転 |
|------|---------|--------|-----------|------|
| アンカー | 全方向 | 固定 | 固定 | 固定 |
| ストッパー | 特定方向のみ | 一方向を制限 | 自由 | 自由 |
| ガイド | 軸直角方向 | 自由 | 固定 | 自由 |

アンカーは、配管を支持点で完全に固定するタイプです。移動も回転も一切許しません。そのため、アンカーを設けた点で配管系が分断され、それぞれのエリアで熱膨張・振動設計を独立して行う必要があります。アンカー点には非常に大きな荷重が集中するため、十分な強度・剛性を持った部材の使用が必要です。

ストッパーは、特定方向の変位や回転だけを拘束するタイプです。たとえば、安全弁の吹き出し反力受けや、内圧による軸方向推力の受けなど、ある1方向だけを止めたい場合に使います。

ガイドサポートは、上記の表のとおり、軸方向への動きを許しながら横方向のズレを防ぐために用います。例えばパイプラック上の水平配管で熱膨張が見込まれる場合、ガイドを設けることで膨張を軸方向へのみ逃がし、隣接配管や架構への影響を防ぎます。これは使えそうです。

実務では「アンカーで起点を固定 → ガイドで方向をコントロール → 伸縮継手で変位を吸収」という組み合わせが基本です。アンカーだけ設けてガイドを省略した場合、熱膨張した配管が横ズレを起こし、エキスパンションジョイント（伸縮継手）に軸方向以外の荷重がかかって早期破損につながります。

参考：プラント配管サポートの設計・選定・施工基準（プラントエンジニア解説記事）
https://yuruyuru-plantengineer.com/pipe-support-design-standard/

配管ガイドサポートの取付間隔・位置決めの基準と熱膨張の計算

ガイドサポートの取付間隔は「何となく等間隔に並べる」ものではありません。特に伸縮継手（エキスパンションジョイント）と組み合わせる場合、間隔を正しく設定しないと、継手が意図した方向に変位せず、破損リスクが急上昇します。

伸縮継手メーカーの施工要領（テクノフレックスほか）では、以下のような基準が示されています。

- 第1ガイド（継手直近）：ベローズ（蛇腹部）から第1ガイドまでの最大間隔＝配管外径の4倍
- 第2ガイド：第1ガイドから第2ガイドまでの間隔はさらに指定倍数を設定（メーカー・口径による）
- 芯ずれ許容値：呼び径125以下は±2mm以内、呼び径150以上は±3mm以内

例えば外径165mmの配管（呼び径150Aに相当）なら、継手から第1ガイドまでは660mm以内（165×4）が目安です。はがきの横幅（約148mm）の約4.5枚分の距離です。これよりガイドが遠ければ、継手に横方向の力がかかります。

熱膨張の量については、感覚的な目安として「温度差100℃あたり、鋼管は1m当たり約1mm伸びる」と覚えておくと現場判断の助けになります。ステンレス鋼管の線膨張係数（17.3×10⁻⁶/℃）は炭素鋼鋼管（11.6×10⁻⁶/℃）の約1.5倍です。つまり同じ温度・同じ長さの配管でも、ステンレスのほうが1.5倍大きく膨張します。これが原則です。

$$\Delta L = \alpha \times L \times \Delta T$$

ここで、ΔLは伸び量（mm）、αは線膨張係数（/℃）、Lは配管長さ（mm）、ΔTは温度差（℃）を表します。例えば、ステンレス管で20mの直線配管、温度差80℃なら。

$$\Delta L = 17.3 \times 10^{-6} \times 20{,}000 \times 80 = 27.7 \text{ mm}$$

約28mm（人差し指の第1関節ほどの長さ）という伸びが発生します。伸縮継手の選定や、ガイド取付間隔の設計は、この数値をもとに行います。

国土交通省の「公共建築改修工事標準仕様書（機械設備工事編）」でも、伸縮管継手を備える配管には「標準図による固定及びガイドを設けること」と明記されています。仕様書・メーカーカタログと計算値を三点で確認する習慣が重要です。

参考：国土交通省 公共建築改修工事標準仕様書（機械設備工事編）
https://www.mlit.go.jp/common/001061183.pdf

ガイドサポートの素材選定と異種金属腐食リスクの回避方法

ガイドサポートの素材選定を誤ると、数年後に深刻な腐食被害が発生することがあります。特に現場でよく見落とされるのが「ガルバニック腐食（異種金属接触腐食）」のリスクです。

ガルバニック腐食とは、電気化学的に電位差のある異なる金属が接触し、水（電解質）が介在することで腐食が加速する現象です。例えば、ステンレス鋼の配管を亜鉛メッキした炭素鋼製のガイドサポートで受けた場合、亜鉛が急速に腐食し、最終的には炭素鋼本体が侵食されていきます。

ステンレス協会の技術資料でも「ステンレス鋼管と異種管を直接接合すると、ガルバニック腐食を起こす場合がある」と警告されています。対策はシンプルです。

- ステンレス配管には原則としてステンレス製（SUS304/SUS316）のサポートを使用する
- 炭素鋼製サポートでステンレス配管を受ける場合は、絶縁シムプレートや絶縁シートを挟む
- 亜鉛メッキ品のガイドサポートはステンレス配管には使用しない（これが条件です）

また、プラントエンジニアリングの設計基準（ASME B31.3等）では、配管に直接溶接する支持金物の材質は「取り付ける配管と同材質、または同等以上の材質」を用いることが原則とされています。高温配管（350℃超）では炭素鋼が使えなくなるため、合金鋼（SB410、SCM435など）への切り替えが必要です。

素材選定で迷った場合は、配管温度・流体種別・設置環境（海岸近く・屋外露出か否か）の3点を整理してから判断する手順が有効です。海塩粒子の影響を受ける沿岸エリアでは、重防食塗装や亜鉛めっき仕様（ただしステンレス管との組み合わせを除く）など、標準仕様とは別の防錆処置が必要になります。

参考：ガルバニック腐食（異種金属接触腐食）の詳細解説（ベンカン）
https://www.benkan.co.jp/value/knowledge/190.html

ガイドサポートの配管別選定のコツと現場施工で避けるべき5つのミス

ガイドサポートの選定と施工は、経験則だけに頼ると落とし穴にはまりやすいです。以下では、配管種別ごとの選定ポイントと、現場で繰り返されやすいミスを具体的に整理します。

🔧 配管種別ごとの選定ポイント

| 配管種別 | ガイドサポートのポイント |
|---------|------------------------|
| 蒸気配管 | 高温・高圧のため熱膨張量が大きい。アンカーと組み合わせたガイド設計が必須 |
| 給湯配管 | ステンレスは炭素鋼の1.5倍膨張するため間隔を短めに設定 |
| 冷温水配管 | 温度変化の繰り返しによる疲労破断に注意。スプリングサポートとの組み合わせも有効 |
| 低圧ガス配管 | 軸方向変位に集中させるため、ガイドの精度（芯ずれ±2mm以内）が特に重要 |
| 排水立て管 | 伸縮継手設置基準に従い、階ごとにガイドを設けるのが一般的 |

厳しいところですね。

⚠️ 現場で繰り返されやすい5つのミス

1. 第1ガイドを継手から離しすぎる：「だいたいこのくらい」という目分量は危険で、ベローズ外径の4倍を超えた位置に設置すると継手に横荷重がかかり早期破損につながります

2. ガイドとアンカーを逆に設置する：「動いてはいけない場所にガイド、固定したい場所にアンカー」という逆転は現場ではゼロではありません。図面と役割の確認は必須です

3. ステンレス管に亜鉛メッキ品のガイドをそのまま使う：前述のガルバニック腐食リスクを見落とし、数年後に腐食不具合が発覚するケースがあります

4. 重量配管でグレーチング上にガイドを設置する：通常は荷重が1.0kNを超える配管は鉄骨梁に直設が原則です。グレーチング上に設置すると強度不足になります

5. 水圧試験時の荷重を忘れる：試験時は内部を水で満たすため、通常運転時より荷重が増えます。ガイドサポートはこの短期荷重にも耐える強度が条件です

「ガイドさえあれば安心」ではありません。

ガイドサポートは「配管を正しく動かすための仕組み」の一部に過ぎません。アンカーによる固定点の設定、伸縮継手の設置位置、そしてガイドの取付間隔という3点が揃って機能します。設計段階から配管ルートとサポート位置を一体的に検討する姿勢が、施工後のトラブル防止に直結します。

参考：管系支持装置の分類と選定に関する詳細カタログ（三和テッキ株式会社）
https://www.tekki.co.jp/products/catalog/PIPE%20SUPPORTS.pdf
