ガラス管ヒューズ規格と溶断特性

ガラス管ヒューズ規格の基準と選定方法

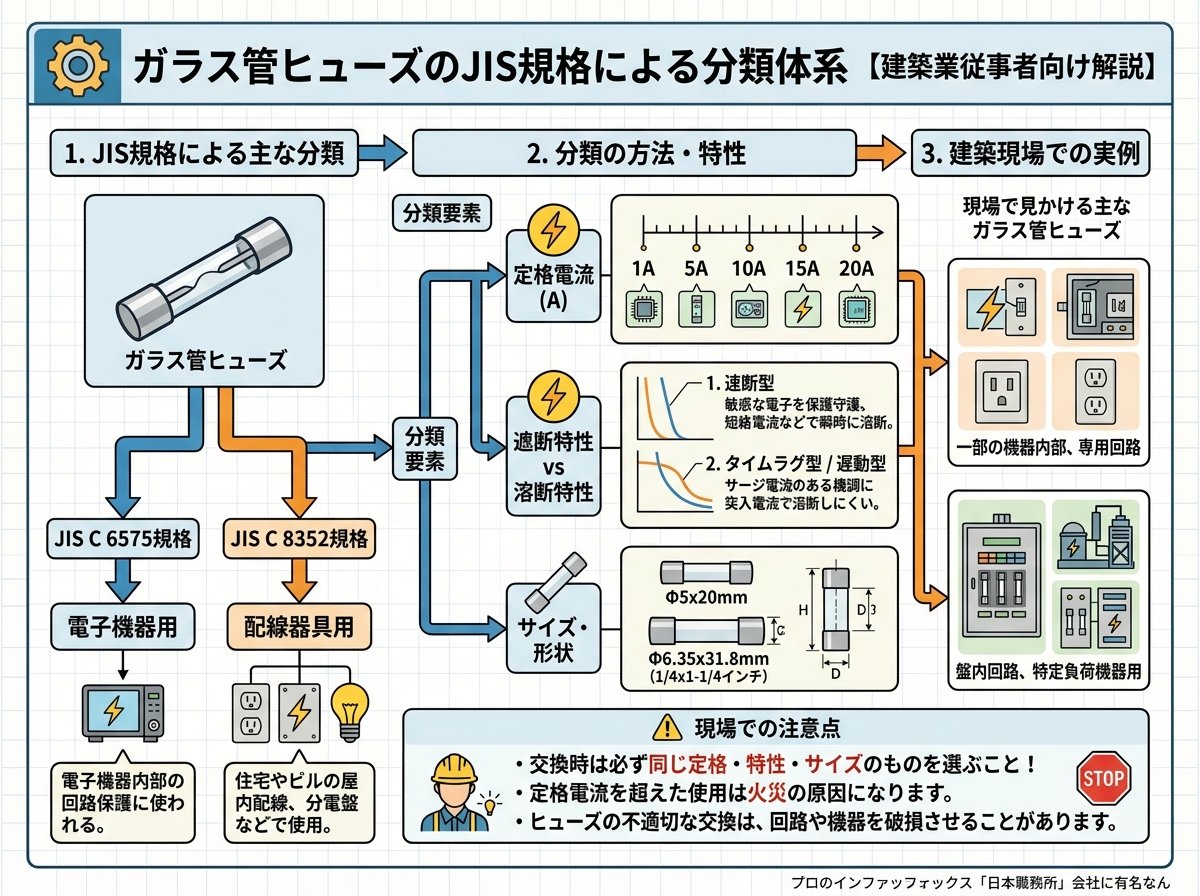

ガラス管ヒューズのJIS規格による分類体系

ガラス管ヒューズの規格は、JIS C 6575「ミニチュアヒューズ第2部：管型ヒューズリンク及びホルダー通則」に準拠して定められています。この規格では、ヒューズの外形寸法、定格電圧、定格電流、溶断特性が厳密に規定されており、建築・電気設備工事における安全性確保の基盤となっています。
主要な規格分類

• φ5.2×20mm：AC125V/250V、0.1～15A対応
• φ6.4×30mm：AC125V/250V、0.1～30A対応
• φ10.3×38.1mm：AC250V、1.0～30A対応

規格適合品には、電気用品安全法（PSE）マークが表示され、国内での安全使用が保証されています。さらに、UL、CSA、VDE等の海外規格にも対応した製品が多数存在し、国際的な互換性も確保されています。

ガラス管ヒューズの溶断特性記号と動作原理

JIS規格による溶断特性記号は、ヒューズの動作速度と適用用途を明確に区分しています。建築現場では、回路の性質に応じた適切な溶断特性の選択が、機器保護と安全性確保に直結します。
溶断特性の分類

• B種（普通溶断型・NR）：通信機器、一般電子機器用
  • 定格電流の150%で1時間以上継続、200%で2分以内に溶断
• T種（タイムラグ溶断型・TL）：モータ回路、サージ電流対応
  • 起動時の突入電流を許容し、継続的過電流で溶断
• F種（速断溶断型・FF）：半導体回路保護用
  • 微少過電流でも迅速に溶断、精密機器保護に最適

  実際の選定では、負荷の性質を十分に把握することが重要です。例えば、蛍光灯回路では起動時に定格の1.5～2倍の電流が流れるため、タイムラグ型の選択が必要となります。



  ガラス管ヒューズのサイズ規格と定格電流の関係

  ガラス管ヒューズのサイズと定格電流には密接な関係があり、物理的な制約から各サイズには適用可能な電流範囲が設定されています。建築電気設備では、回路容量に応じた適切なサイズ選択が安全性と経済性を左右します。
  サイズ別定格電流範囲

  • φ5.2×20mm：0.1～15A（小型機器、制御回路用）
  • φ6.35×31.8mm：0.1～20A（中容量機器用）
  • φ6.4×30mm：0.1～30A（汎用性が高い標準サイズ）
  • φ10.3×38.1mm：15～30A（大容量回路用）

  興味深い事実として、同一サイズでも製造メーカーにより微細な寸法差が存在するため、ヒューズホルダーとの適合性確認が重要です。特に海外製ヒューズホルダーを使用する場合、IEC規格との寸法互換性を事前に確認する必要があります。
  また、ガラス管の透明性により、溶断状態の目視確認が可能という特徴があります。これは保守点検時の効率性向上に寄与し、建築現場での迅速な故障診断を可能にします。

  ガラス管ヒューズの遮断容量と安全規格への適合

  遮断容量は、ヒューズが安全に遮断できる最大短絡電流を示す重要な性能指標です。建築電気設備では、電源容量と回路インピーダンスから想定される短絡電流を算出し、十分な遮断容量を持つヒューズを選定することが法的要件となっています。
  遮断容量の分類

  • 100A級：小容量回路用（φ5.2×20mm）
  • 300A級：中容量回路用（φ6.4×30mm）
  • 500A級：大容量回路用（φ10.3×38.1mm）
  • 1,500A級：産業用セラミック筒ヒューズ

  安全規格への適合状況も重要な選定要素です。PSE規格は国内での必須要件であり、UL規格は北米向け輸出機器に、VDE規格は欧州向け機器に必要となります。
  注目すべき技術動向
  RoHS指令対応により、従来の鉛含有はんだから鉛フリー製品への移行が進んでいます。これにより、環境負荷軽減と同時に、はんだ付け温度特性の変化への対応が必要となっています。

  ガラス管ヒューズの施工現場における選定実務と注意点

  建築現場での実際の選定では、理論値だけでなく、環境条件や保守性を総合的に考慮する必要があります。特に、温度derating（定格低下）や振動環境での信頼性確保が重要な要素となります。



  環境条件による定格低下

  • 高温環境：周囲温度25℃を超える場合、定格電流を20～30%低下
  • 振動環境：接触抵抗増加による発熱、早期劣化の可能性
  • 湿度環境：ガラス管表面の汚損による絶縁性能低下

  施工時の実務的注意点

  1. ヒューズホルダーとの適合性確認：わずかな寸法差でも接触不良の原因となる
  2. 取り付け方向：一部のタイムラグ型では取り付け方向により特性が変化
  3. 交換時期の設定：予防保全の観点から、定期交換スケジュールの策定

  コスト最適化の観点
  ガラス管ヒューズは、セラミック筒ヒューズと比較して大幅にコストが安く、小容量回路では経済的選択となります。しかし、頻繁な交換が予想される用途では、復帰可能なブレーカーとのライフサイクルコスト比較が重要です。
  将来動向への対応
  IoT機器の普及により、マイクロアンペアレベルの微小電流対応ヒューズの需要が増加しています。従来の0.1A最小定格から、さらに小容量への展開が技術課題となっており、新たな材料技術の開発が進められています。



  建築電気設備における安全性確保には、適切な規格品の選択と、施工・保守における十分な知識が不可欠です。ガラス管ヒューズの規格理解により、より安全で経済的な電気設備の構築が可能となります。
