カラー鋼板ラッキングの種類と施工・材質選びの完全ガイド

カラー鋼板ラッキングの基本と施工・材質の選び方

塗装面に傷が1本入るだけで、カラー鋼板のラッキングは屋外で2〜3年以内にサビが広がり始めます。

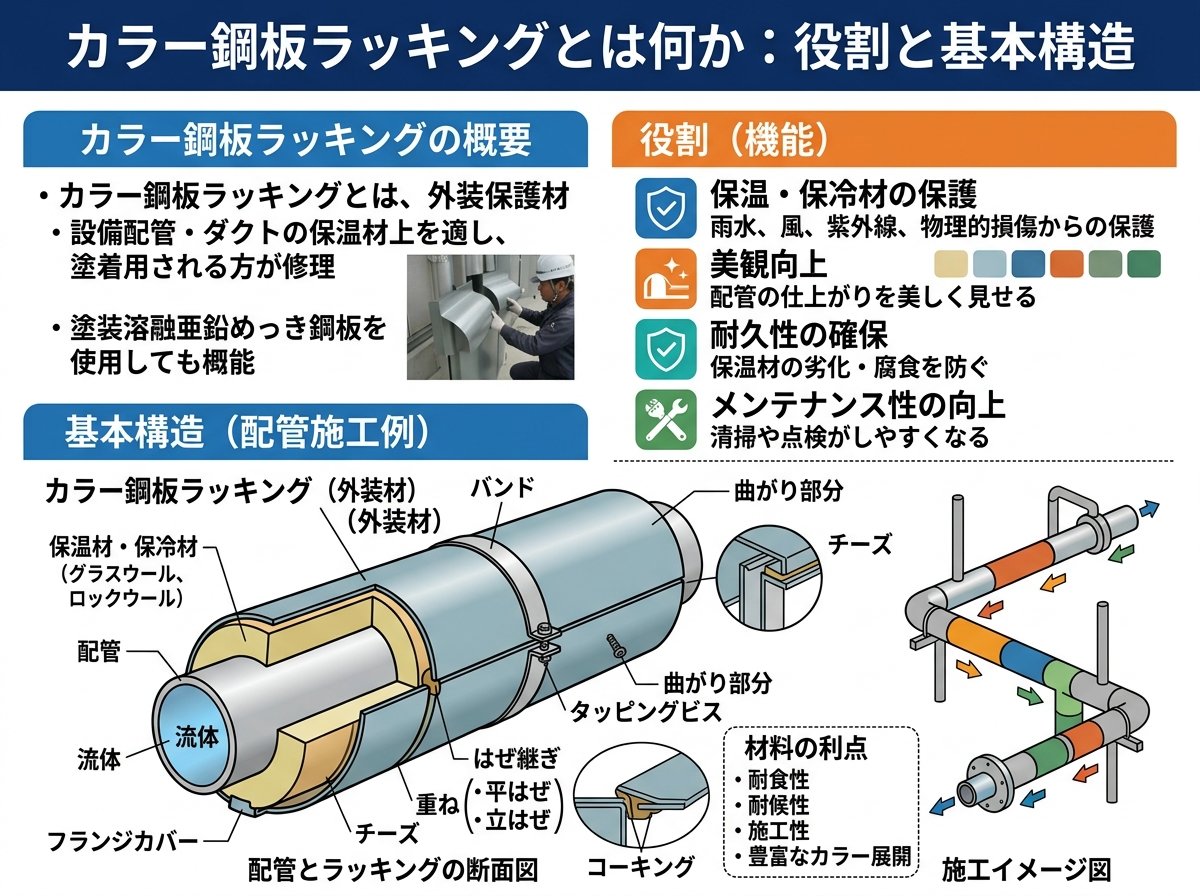

カラー鋼板ラッキングとは何か：役割と基本構造

ラッキングとは、配管やダクトに巻き付けた保温材・断熱材の上から、さらに薄い金属板を覆う「配管板金工事」のことです。「メタルジャケット」とも呼ばれ、建築・設備工事の現場では保温工事の最終仕上げ工程として位置づけられています。

カラー鋼板ラッキングはその中でも、亜鉛メッキ鋼板の表面に多彩な色の塗装を施した材料を用いるタイプです。建物の外壁や天井・壁面の色に合わせた配色が選べるため、学校・病院・商業施設・マンションのように美観を重視する現場で特に採用されます。配管をそのままむき出しにしておくと、保温材は紫外線・雨・物理的な衝撃に弱く、数年で劣化が始まります。木造住宅に例えれば「外壁のない状態」と同じで、断熱材がむき出しの家と変わりません。

ラッキングの主な役割は以下の4つです。

- 配管・保温材の保護：風雨・紫外線・物理衝撃から断熱材と配管本体を守る
- 保温・保冷効果の向上：金属カバーが熱の出入りをさらに抑え、省エネに貢献する
- 美観の向上：カラー仕上げにより建物デザインと調和した外観を実現する
- 防音効果：配管内を流体が通過する際の騒音漏れを低減する

ラッキングカバーの形状は、配管の形状に応じて5種類あります。直管部に使う「ジャケット」、曲がり部の「エルボカバー」、フランジ接続部の「フランジカバー」、弁体を覆う「バルブカバー」、そして振動吸収部に使う「フレキカバー」です。カチッとはめ込むだけの「ワンタッチエルボ」も普及しており、通常のエルボカバーに必要な「ツカミ」という専用工具が不要で施工時間を大幅に短縮できます。

つまり、ラッキングは美観だけでなく設備の寿命を左右する重要な保護層です。

カラー鋼板ラッキングの特徴：ガルバリウム・ステンレスとの材質比較

カラー鋼板ラッキングを選ぶ前に、他の主要材質との違いを把握しておくことが不可欠です。材質の選定ミスは、数年後に大規模な補修工事を招く直接的な原因になります。

材質	耐食性	屋外耐用年数目安	価格（25A口径・1個）	主な用途
カラー鋼板	△（塗膜次第）	約10〜15年	約614円	商業施設・学校・マンション
ガルバリウム鋼板	○（傷に注意）	約15〜20年	約613円	一般的な屋内外配管
ステンレス（SUS304）	◎	約20〜30年	約1,892円	化学工場・沿岸プラント

価格を見ると、カラー鋼板とガルバリウム鋼板はほぼ同価格帯です。一方でステンレス（SUS304）はその約3倍となります。

ここで注意が必要なのが、カラー鋼板の耐食性は「塗膜の状態」に強く依存するという点です。塗膜が健全な間は良好な耐食性を発揮しますが、表面に傷がつくと、その部分から鉄素地が露出してサビが広がります。特に施工時にビスを打ち込む際や、板金同士をはぜ折りする際に生じる小傷が、数年後の腐食の起点になるケースが現場では少なくありません。

また、あまり知られていない落とし穴として「雨掛かりしにくい部分での早期腐食」があります。軒下や庇の下、架台の内側など雨が当たりにくい場所では、塩分や酸性の腐食原因物質が雨で洗い流されずに濃縮され、むしろ露天部分よりも腐食が進みやすい場合があります（参照：日鉄鋼板株式会社「めっき・塗装鋼板のご使用上の注意」）。これはカラー鋼板ラッキングを屋内架台下に施工する際も同様のリスクがあるため、定期的な目視点検が必要です。

これが条件です。設置場所の腐食環境を必ず事前確認してください。

カラー鋼板の美観上のメリットは大きく、建物の壁面・設備の色と合わせることで配管の存在感を目立たせないデザイン統一が可能です。沿岸部や化学工場のような過酷環境でなければ、コストパフォーマンスに優れた選択肢といえます。

参考：ラッキング材の材質比較と選定ポイントについて、建材専門店による詳細解説があります。

【徹底解説】ラッキング材の材質を比較！選び方と用途別のおすすめ｜伊藤商会オンラインショップ

カラー鋼板ラッキングの施工手順：けがきからコーキングまで

カラー鋼板ラッキングの施工は、工程の順序と細部の処理精度が長期性能を左右します。以下では保温材の取付けが完了している状態からの手順を解説します。

まず最初の工程は「けがき」です。コンパスと金切バサミを使い、ラッキング材のキャップ部分に配管の直径に合わせた基準線と切り抜き穴を描きます。このとき配管径よりもわずかに大きめ（1〜2mm程度）に設定すると、取り付け時の作業性が上がります。

次にけがきの線に沿って板金ハサミで切り取り、ドーナツ状のキャップを作ります。切断後はバリ（鋭利な切断面）が必ず発生するため、軍手と安全メガネは必須です。手袋なしの作業は、板金の切断面が手に刺さる事故に直結します。

キャップを配管にひねりながら取り付けたら、次は胴体部分のジャケットを配管の長さに合わせて切断してかぶせます。狭い場所ではキャップに切り欠きを2か所入れて割るように取り付ける方法も有効です。

エルボカバー・フランジカバー・バルブカバーの順に取り付けたら、最後の「コーキング処理」が最重要工程です。カバーとカバーの接合部、端末部、ビス頭の周囲にコーキング材を丁寧に打ち込み、隙間をゼロにします。防水処理が甘いと継ぎ目から雨水が浸入し、内部の断熱材が水分を吸収して断熱性能が急激に低下します。さらに最悪の場合、外からは気づかないまま配管本体が腐食する「CUI（保温材下腐食）」が進行します。これは痛いですね。

施工に必要な主な道具は以下のとおりです。

- コンパス・けがき針
- 板金ハサミ（金切バサミ）
- コーキングガン・コーキング材
- ビス（自己タッピングスクリュー）
- 軍手・安全メガネ

施工品質が条件です。正しい順序と丁寧なシール処理が設備の長寿命化を決定づけます。

参考：ラッキングの役割・施工手順・メンテナンスの必要性について実績豊富なプロが解説しています。

ラッキング（配管板金工事）とは？目的や施工手順、注意点を解説｜株式会社誉工業

カラー鋼板ラッキングで見落とされがちな電食リスクと異種金属の注意点

建築業従事者が現場でうっかり見落としやすいのが「電食（ガルバニック腐食）」のリスクです。これはカラー鋼板ラッキングに限らず金属全般に関わる問題ですが、特に複数の金属材料が混在するラッキング工事では意識的な対策が必要です。

電食とは、電位差の異なる2種類の金属が接触し、水分が介在することで、電位の低い（卑な）金属が優先的に腐食していく現象です。例えば、カラー鋼板のラッキングをステンレス製のビスで固定すると、鉄を主成分とするカラー鋼板側が腐食しやすくなります。反対に、アルミ製のラッキング材にステンレスのビスを使った場合はアルミ側が腐食します。

現場での主なリスクは次の3点です。

- 🔴 異種金属の直接接触：カラー鋼板をステンレスの支持金具に直接接触させると、接触部周辺から錆が進行する
- 🔴 ビス・ネジの材質不一致：ラッキング材の素材に合わないビスを使うと、ビス周辺が優先腐食する
- 🔴 排水の流れ方向への注意：上部に銅管がある場合、銅イオンを含んだ雨水が流れ下ったカラー鋼板に触れることで腐食が加速する

これが原則です。ラッキング材と固定ビスの金属種は必ず合わせる、または絶縁ワッシャ・絶縁テープを挟んで直接接触を回避してください。

また、塗膜が電食を防ぐバリアとして機能している間は問題が表面化しにくい点も厄介です。塗膜が年数経過やキズで剥がれた部分から電食が始まるため、施工後5年を目処に接合部・ビス周辺の塗膜状態を目視点検する習慣が重要です。

意外ですね。屋内の「雨に当たらない場所」でも、結露や湿気があれば電食と腐食は確実に進みます。

参考：カラー鋼板を含む異種金属の電食メカニズムと対策を、メーカーが詳細に解説しています。

めっき・塗装鋼板のご使用上の注意（異種金属・雨掛かり）｜日鉄鋼板株式会社

カラー鋼板ラッキングの現場別・用途別の選び方と独自視点：ライフサイクルコストで判断する

「とりあえず安い材料で」という判断が、5年後に大規模な補修費用を生む——この失敗パターンが現場では繰り返されています。カラー鋼板ラッキングを適材適所で活かすには、初期費用だけでなくライフサイクルコスト（LCC）全体で考える視点が欠かせません。

まず使用環境ごとの推奨材質を整理します。

- 🏫 商業施設・学校・マンション（人の目に触れる屋内外）
→ カラー鋼板が最適。建物の壁面や天井の色と合わせることで配管の存在感を和らげ、クレームや指摘を防げる。意匠性の優先度が高く、腐食環境が比較的穏やかな場所であれば10〜15年の耐用が期待できる。

- 🏭 工場・倉庫（内陸部、腐食環境が穏やか）
→ ガルバリウム鋼板が有力な選択肢。カラー鋼板とほぼ同価格で耐用年数が5年程度長く、コストパフォーマンスに優れる。

- 🌊 沿岸部プラント・化学工場・食品工場
→ ステンレス（SUS304、過酷環境ではSUS316）が必須。初期費用はカラー鋼板の約3倍だが、腐食による緊急修理の発生率を大幅に抑えられ、LCCでは逆転するケースが多い。

次に、ラッキング工事における投資回収の目安です。保温性能は適切なラッキングなしでは5年後に初期値の約75%、10年後には50%まで低下するという試算があります（有限会社水野工業の分析による）。ラッキングがある場合は10年後でも約90%の性能を維持します。配管修理の頻度についても、ラッキングあり環境では「10年に1回」程度に抑えられるのに対し、ラッキングなしでは「3年に1回」程度の補修が必要になるとされます。つまり70%の修理頻度削減効果があるということですね。

カラー鋼板ラッキングを選ぶ際のもう一つの独自視点として、「ライン識別」への活用があります。配管の用途（給水・排水・ガス・電気系統）を色で識別することは、日本工業規格（JIS A 0704）でも定められた安全管理の手法です。カラー鋼板のカラーバリエーションを活かして、配管の機能に合わせた色分けを行えば、メンテナンス作業時の誤認識やヒューマンエラーを防ぐ安全対策にも直結します。これは使えそうです。

カラー鋼板ラッキングの材質選定で迷った場合、設置環境の腐食レベルを専門業者に診断してもらってから決定するのが確実です。特に築10年を超えた建物のリニューアル工事では、既存のラッキング材の劣化状態を確認してから新たな仕様を決定することで、不要なオーバースペック・アンダースペックを避けられます。

参考：現場ごとの最適なラッキング材選定について、熱絶縁工事のプロが実例をもとに解説しています。

【プロが解説】ラッキング材の選び方｜コスト・耐食性・現場環境別の判断基準｜藤倉保温工業
