路面標示寸法一覧：道路工事基準値詳細解説

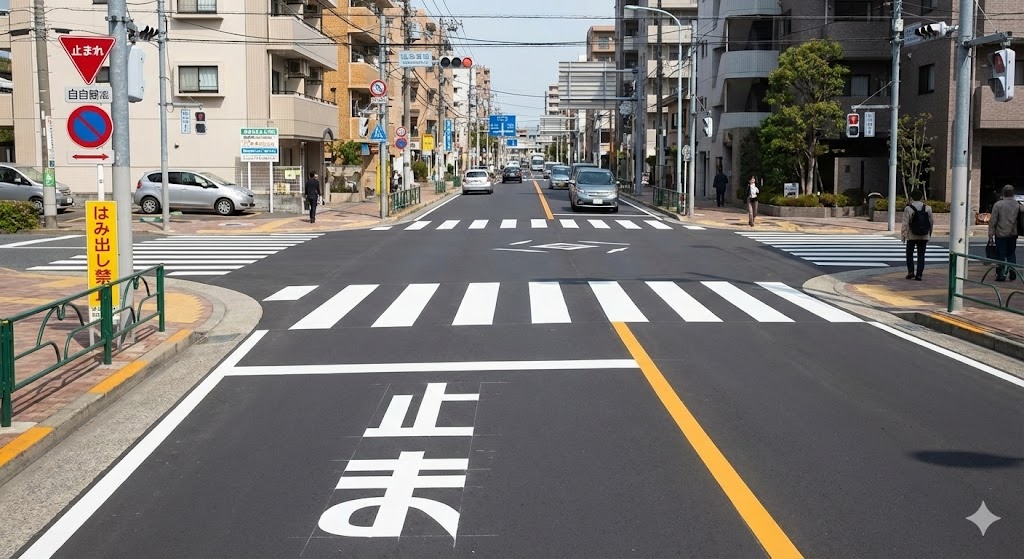

路面標示寸法一覧

路面標示の基本的な寸法規格と測定方法

路面標示の寸法は道路標識令によって厳格に定められており、不動産開発や道路工事において正確な知識が不可欠です。



主要な路面標示の基本寸法

• 横断歩道：長さ3m、幅45cm、間隔45cm
• 停止線：幅30cm（2車線以上は45cm）
• はみ出し禁止線：幅15cm
• ゼブラ標示：幅45cm、1m間隔、角度45°、外周幅15cm

これらの寸法は交通安全を確保するための最低基準であり、道路管理者や施工業者は厳密に守る必要があります。測定は路面に対して垂直に行い、塗装の厚みは含まないのが一般的です。



測定時の注意点
路面標示の測定では、気温や湿度による塗装の膨張・収縮を考慮する必要があります。特に夏季の高温時には、アスファルト面の変形により数ミリメートルの誤差が生じる可能性があります。



不動産業界では、開発予定地の既存路面標示を正確に測定することで、将来の道路拡張計画や交通量予測に重要な影響を与えます。

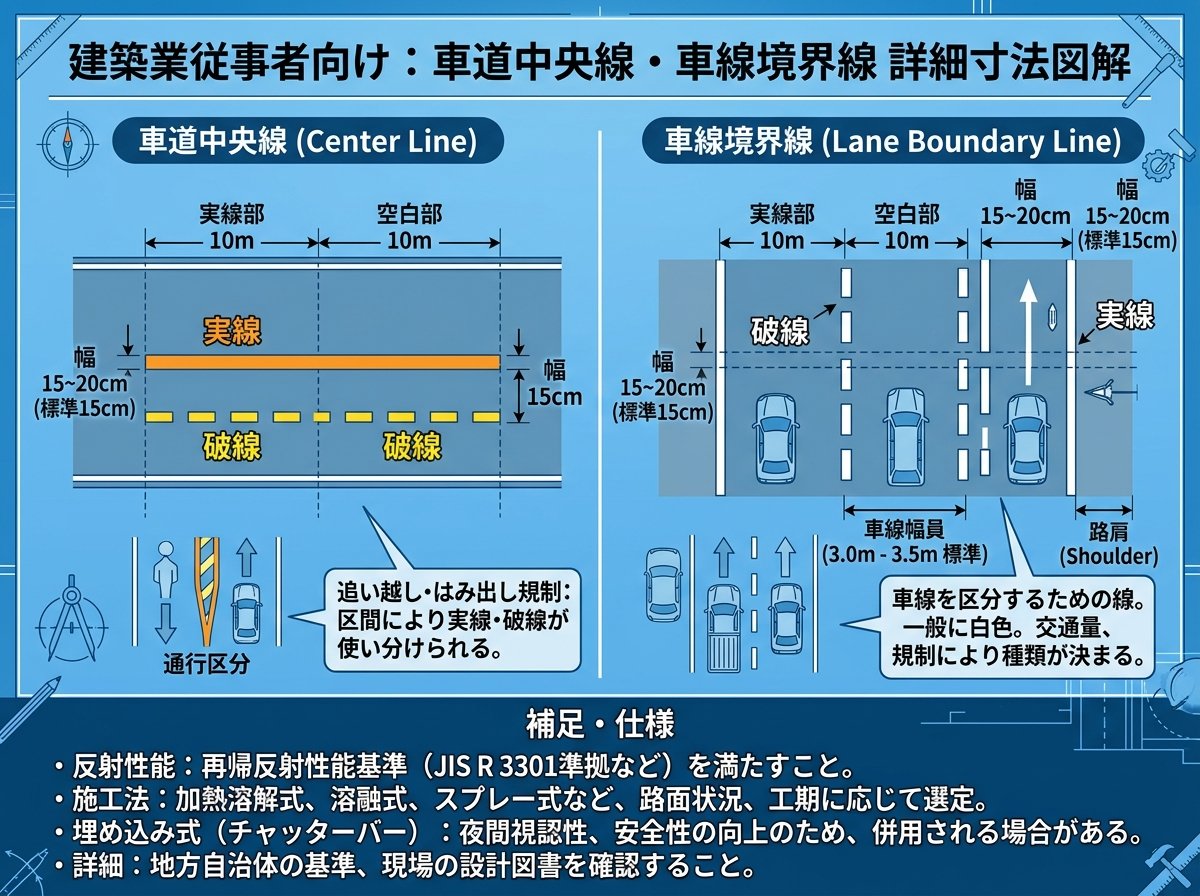

車道中央線と車線境界線の詳細寸法

車道中央線と車線境界線は道路交通の基本となる重要な路面標示で、その寸法は道路の種別と設計速度によって細かく規定されています。



車道中央線の寸法基準

• 実線2本の場合：幅0.10～0.15m、実線間隔0.10～0.15m
• 実線1本の場合：幅0.15～0.20m
• 破線の場合：長さ3.00～10.00m、間隔3.00～10.00m、幅0.12～0.15m

車線境界線の詳細仕様
車線境界線には実線と破線の2種類があり、それぞれ異なる寸法基準が適用されます。

• 実線：幅0.10～0.15m
• 破線：長さ3.00～10.00m、間隔は線の長さの1.0～2.0倍

特に国道では「6m塗って9m空き」の基準が採用されており、一般道路の5m間隔とは明確に区別されています。



道路種別による違い

道路種別	中央線幅	破線間隔	特記事項
都市部道路	0.10～0.15m	5.00m	交通量考慮
地方部道路	0.15m	5.00m	標準仕様
自動車専用道路	0.15m	8.00m	高速対応

これらの寸法違いは、運転者の視認性と交通流の円滑化を目的としており、不動産開発時の道路設計では必ず考慮すべき要素です。

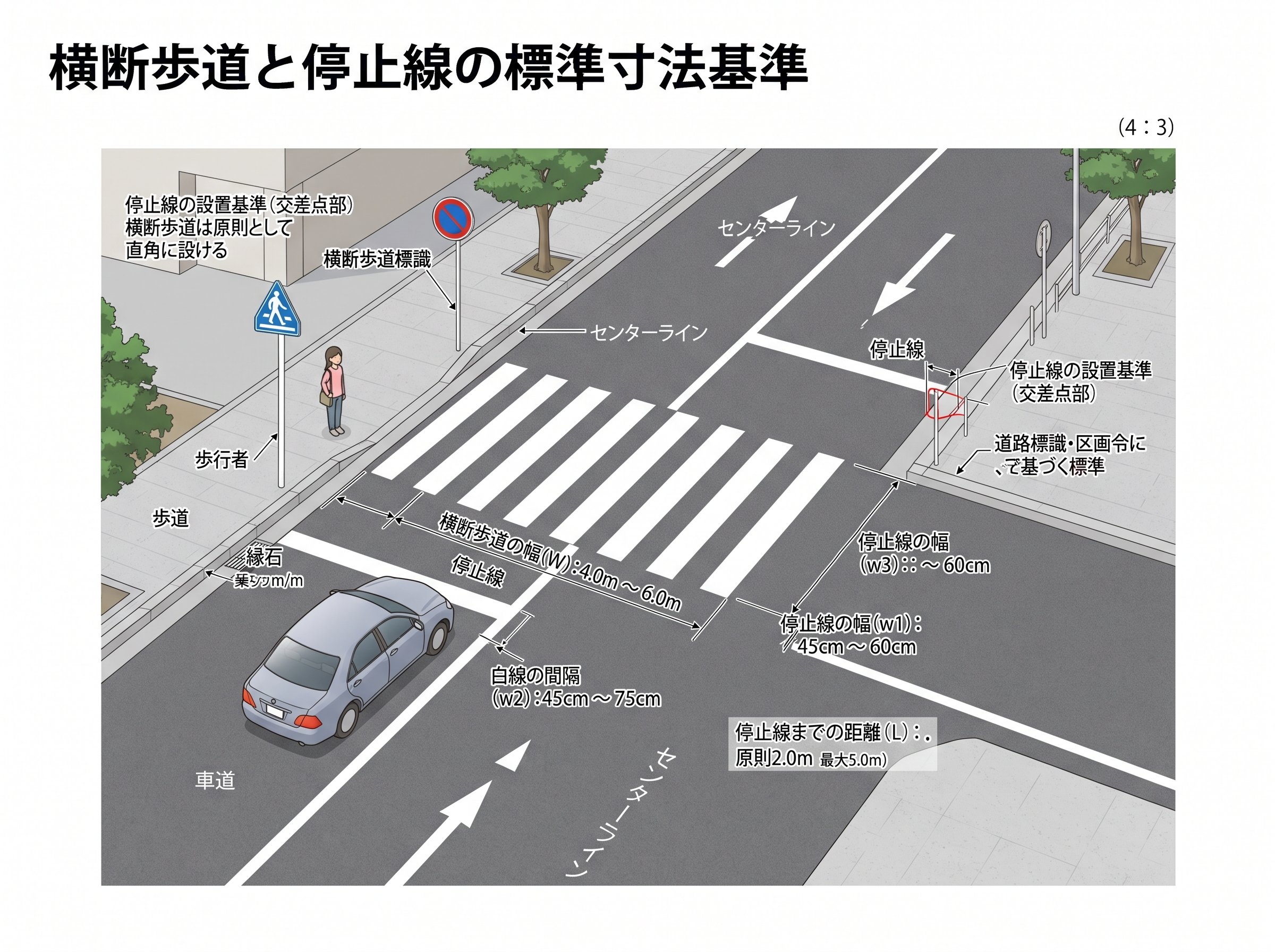

横断歩道と停止線の標準寸法基準

歩行者の安全を確保する横断歩道と、車両の適切な停止を促す停止線は、特に厳格な寸法基準が設けられています。



横断歩道の詳細寸法
横断歩道の標準寸法は全国統一されており、以下の基準が適用されます。

• 白線の幅：45cm
• 白線の長さ：3m
• 白線間の間隔：45cm
• 設置角度：道路中心線に対して垂直

これらの寸法は、車椅子利用者や視覚障害者の安全な通行を考慮して設定されています。特に白線の幅45cmは、白杖の幅や車椅子のタイヤ幅を基準としています。



停止線の寸法と設置基準
停止線の幅は車線数によって異なります。

• 1車線道路：幅30cm
• 2車線以上：幅45cm

停止線の設置位置は、横断歩道の手前1m以上離すことが義務付けられており、信号機のある交差点では信号柱から視認しやすい位置に配置されます。



予告マークの活用
信号機のない横断歩道では、手前50mと30mの地点に予告マークの設置が推奨されています。このマークは運転者への早期警告として機能し、歩行者事故の防止に重要な役割を果たします。



不動産開発では、商業施設や住宅地の入口付近に横断歩道が設置される場合、これらの寸法基準を満たす十分なスペースを確保する必要があります。



規制標示と指示標示の寸法違い

路面標示は「規制標示」と「指示標示」の2つに大別され、それぞれ異なる目的と寸法基準を持っています。



規制標示の主要寸法
規制標示は交通規制を示すもので、以下のような種類と寸法があります。

• 転回禁止（101）：円形、直径2.0m
• 追い越し禁止（102）：中央線幅15cm、黄色実線
• 駐停車禁止（103）：黄色破線、線幅15cm
• 駐車禁止（104）：黄色実線、線幅15cm
• 最高速度表示（105）：数字高さ3m、線幅20cm

指示標示の標準寸法
指示標示は通行方法を示すもので、以下の基準が適用されます。

• 右側通行（202）：矢印長さ2.5m、幅50cm
• 進行方向（204）：矢印長さ4.0m、幅60cm
• 中央線（205）：幅15cm、白色実線
• 車線境界線（206）：幅15cm、白色破線

色彩による識別基準
規制標示と指示標示は色彩によっても区別されます。

標示種別	基本色	用途	視認距離
規制標示	黄色	禁止・制限	100m以上
指示標示	白色	誘導・案内	80m以上

これらの色彩基準は、運転者が瞬時に標示の意味を理解できるよう設計されており、特に夜間や悪天候時の視認性を重視しています。



設置間隔と配置の原則
規制標示は一般的に100m間隔で繰り返し設置され、指示標示は必要な箇所にのみ配置されます。この違いは、規制内容の継続的な周知と、指示内容の局所的な伝達という目的の違いによるものです。



路面標示設置時の施工品質管理と検査基準

路面標示の設置工事では、寸法の正確性だけでなく、耐久性や視認性を確保するための厳格な品質管理が求められます。



施工前の準備作業
路面標示の施工では、以下の準備作業が重要です。

• 路面の清掃と乾燥確認（含水率5%以下）
• 既存標示の完全除去と路面平坦性の確保
• 施工範囲の正確な測量とマーキング
• 気象条件の確認（気温5℃以上、湿度85%以下）

塗料の品質基準
路面標示用塗料には厳格な品質基準が設けられています。

• 塗膜厚：湿潤時1.0mm、乾燥時0.3mm以上
• 反射係数：200mcd/m²/lx以上（ガラスビーズ使用時）
• 耐摩耗性：500万回の輪荷重試験に合格
• 色彩値：JIS Z 8722に基づく測色値の許容範囲内

検査項目と合格基準
完成後の検査では以下の項目が確認されます。

• 寸法精度：設計値に対して±2cm以内
• 直線性：10m区間で±3cm以内のずれ
• 色彩の均一性：目視検査で色ムラなし
• 反射性能：夜間測定で基準値の90%以上維持

長期品質保証の考え方
路面標示の期待耐用年数は一般道路で3～5年、高速道路で2～3年とされています。しかし、交通量や気候条件により大きく変動するため、定期的な点検と補修計画が不可欠です。



不動産開発プロジェクトでは、これらの品質基準を満たす信頼できる施工業者の選定が、長期的な維持管理コストの削減につながります。また、開発後の道路移管時には、これらの検査記録が重要な引き継ぎ資料となります。



デジタル技術による精度向上
最近では、レーザー測量機器やドローンを活用した精密測定技術が導入されており、従来の手作業測定と比較して±1cm以内の高精度な施工が可能になっています。これにより、設計図面と実際の施工結果の整合性が大幅に向上し、後々のトラブル防止にも効果を発揮しています。



国土交通省道路局の技術基準に関する詳細情報
https://www.mlit.go.jp/road/sign/sign/kukaku/index.html
道路標識・区画線の最新基準について、国土交通省が公開している公式ガイドラインで、法的根拠と技術基準の詳細が記載されています。
