ターンバックル規格の基本から安全性まで徹底解説

ターンバックル規格の基本構造と分類

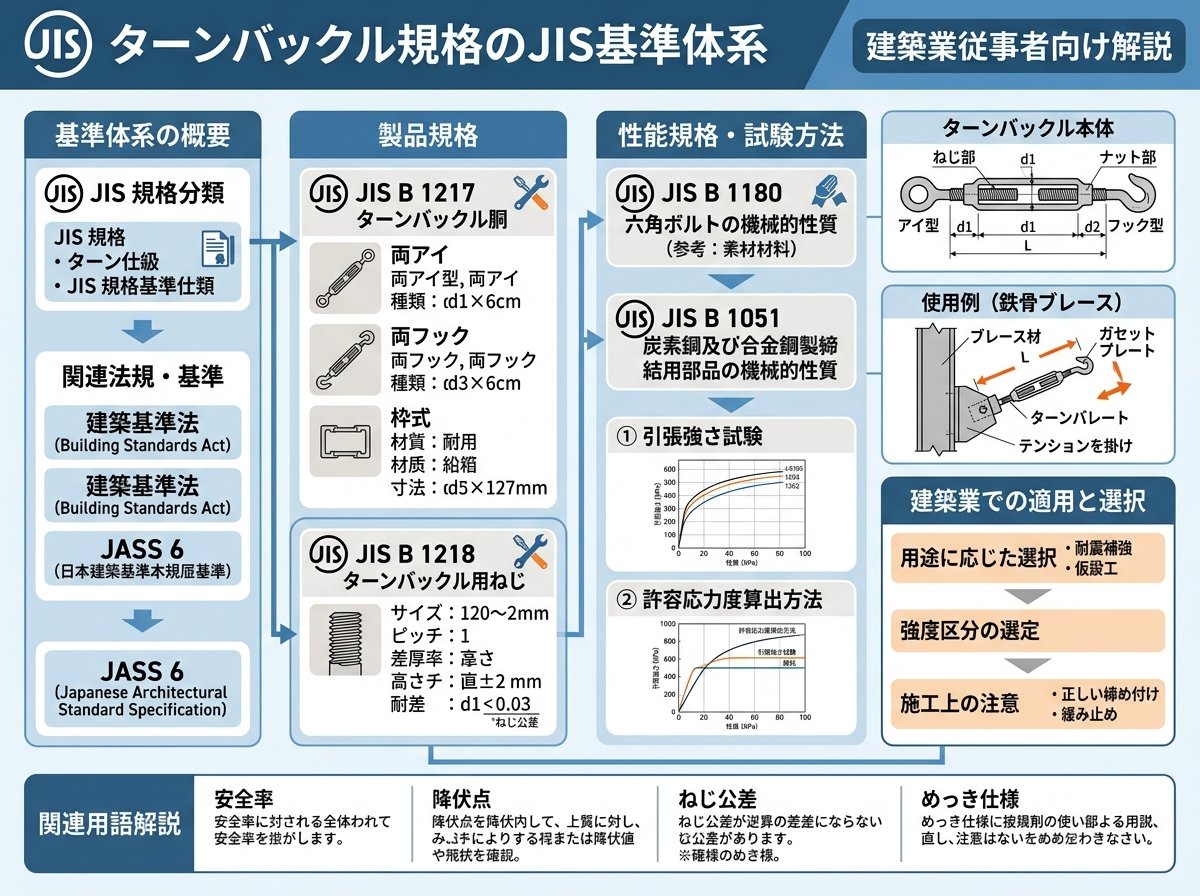

ターンバックル規格のJIS基準体系

ターンバックル規格の中核を成すのがJIS A 5540規格です。この規格は建築用ターンバックルの設計・製造・品質管理における統一基準を定めており、安全性と互換性を確保する重要な役割を果たしています。
📊 主要なJIS規格要件：

• ねじピッチ：JIS B 0205-2の並目ピッチ基準
• ねじ精度：JIS B 0209-3の公差域クラス8g準拠
• 材質：構造用鋼材を基本とした高強度材料使用
• 表面処理：生地・ユニクロ・溶融亜鉛めっきの3種類

この規格体系により、異なるメーカー間でも互換性が保たれ、建設現場での効率的な施工が可能となっています。



ターンバックル規格の構造分類と特徴

ターンバックル規格は構造により大きく3つのタイプに分類されます：
🔧 枠式ターンバックル：

• 最も一般的な構造タイプ
• 強固な枠構造により高い耐荷重性能を実現
• サイズ範囲：M10～M33（建築用）
• 用途：建物のブレース材、構造補強材

⚙️ パイプ式ターンバックル：

• 軽量で操作性に優れた構造
• サイズ範囲：M6～M33
• 特徴：工具不要での調整が可能な製品も存在
• 用途：仮設工事、軽量構造物の調整

🏭 ダイカスト製ターンバックル：

• 精密鋳造による高精度製品
• 特殊用途向けの高品質タイプ
• 耐食性に優れたアルミ合金製も製造

それぞれの構造タイプには固有の利点があり、施工条件や荷重要件に応じて適切な選択が重要です。



ターンバックル規格のサイズ体系と荷重性能

ターンバックル規格のサイズ体系は、メートルねじ径を基準として体系化されています。以下に主要サイズの性能仕様を示します：
📏 枠式ターンバックルのサイズ別性能（JIS規格品）：

サイズ	全長	保証荷重	引張荷重（最小）	重量
M10	150mm	14.3kN	31.1kN	0.153kg
M16	250mm	38.6kN	83.7kN	0.64kg
M20	300mm	60.6kN	131kN	1.20kg
M24	350mm	87.7kN	190kN	2.09kg
M33	450mm	172kN	371kN	4.94kg

🎯 選定時の重要ポイント：

• 使用荷重は保証荷重の60～70%以内に設定
• 安全率を2.5～3.0倍確保することが推奨
• 動的荷重が作用する場合は更なる安全率考慮が必要

荷重性能の理解は、構造物の安全性確保において極めて重要です。過小な規格選択は重大な事故につながる可能性があるため、十分な余裕を持った設計が不可欠です。



ターンバックル規格の安全性と品質管理

ターンバックル規格における安全性確保は、製造段階から施工・維持管理まで一貫した品質管理システムで支えられています。
🛡️ 安全性確保の要点：

• 材料試験： ねじエンドの降伏点422N/mm²以上（JIS基準）
• 品質管理： 引張試験による機械的性能の確認
• 第三者認証： 国土交通大臣認定による信頼性保証
• トレーサビリティ： 溶鋼単位での品質管理記録

近年、一部メーカーで品質管理方法の不適合事例が報告されましたが、適切な品質管理体制の下で製造された製品では安全性に問題がないことが第三者機関により確認されています。
⚠️ 現場での安全確認項目：

• 製品マーキングによる規格適合性確認
• 外観検査による損傷・変形の有無確認
• 締付けトルクの適正値管理
• 定期点検による経年劣化の監視

これらの安全管理項目を遵守することで、ターンバックルの性能を長期間維持できます。



ターンバックル規格の独自技術と市場動向

従来の一般的なターンバックル規格に加えて、近年では特殊用途向けの独自技術開発が活発化しています。
🔬 革新的技術トレンド：

• コンブレース技術： JIS規格同等以上の性能を持つ独自開発製品
• ステンレス製ターンバックル： SUS304材を使用した高耐食性製品
• プレストレス用途： PC鋼棒との組み合わせによる高張力対応製品
• IoT対応製品： 張力モニタリング機能付きスマートターンバックル

💡 市場における意外な活用例：

• 歴史的建造物の耐震補強における微調整用途
• 大型構造物の施工時の精密位置決め装置として活用
• 橋梁の伸縮継手部分での温度変化吸収材として使用
• 風力発電設備のガイワイヤー調整における高精度制御

これらの技術革新により、ターンバックル規格は単なる締結部品から、構造物の性能向上に寄与する重要なコンポーネントへと進化しています。



🌏 グローバル規格との整合性：
国際的にはISO規格との整合性も重要視されており、日本のJIS規格も国際基準との互換性を考慮した改訂が検討されています。これにより、海外プロジェクトでの使用や、外国製品との併用においても安全性と性能を確保できる体制が整備されつつあります。



建築現場における品質管理の詳細なガイドラインについて、より詳細な情報が必要な方は以下を参照してください。
JIS A5540:2008 建築用ターンバックル規格の詳細仕様
また、コンドーテック社の独自ブレース技術について詳しく知りたい方は以下のリンクが参考になります。
コンブレース技術の性能試験結果と認証情報
