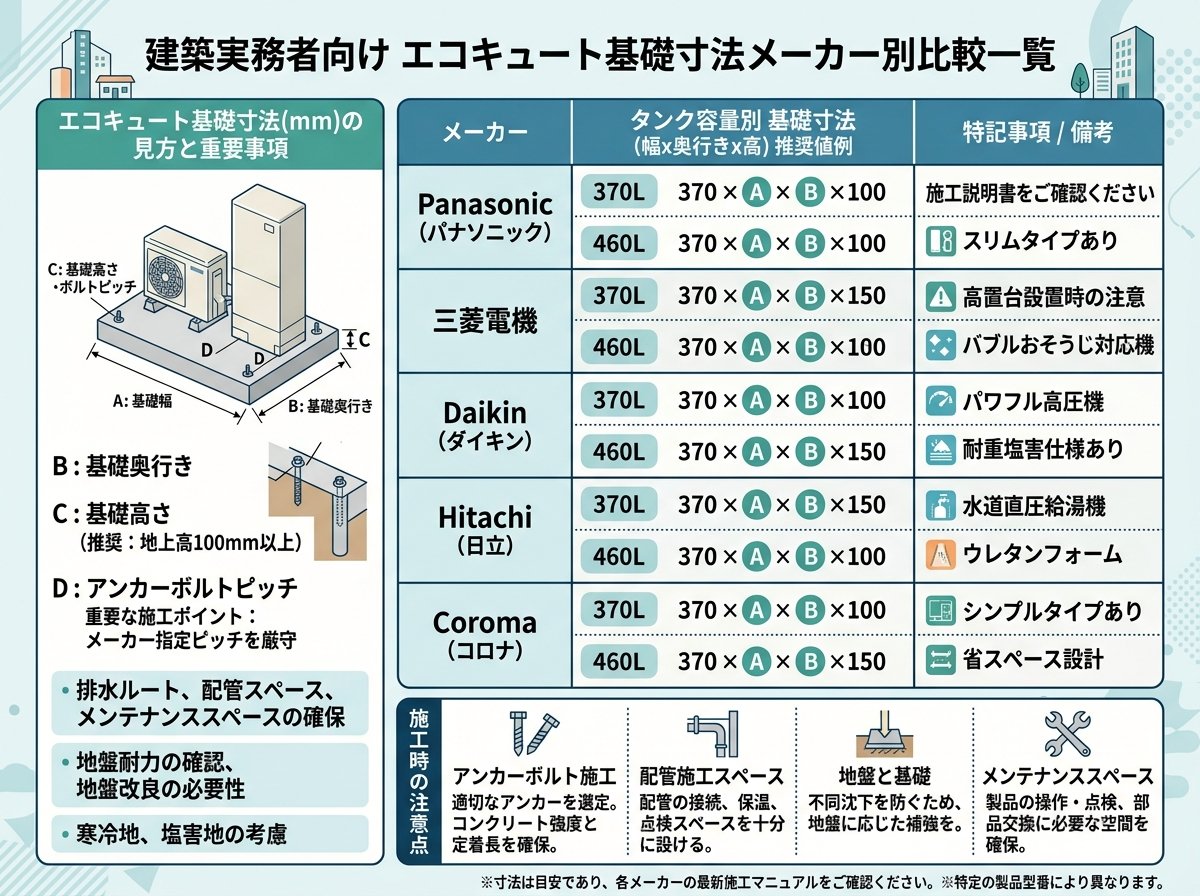

エコキュート基礎寸法メーカー別比較一覧

エコキュート設置において最も重要な要素の一つが基礎寸法の適切な選定です。メーカーごとに推奨される基礎寸法は異なり、機種のタイプや容量によっても変動します。



三菱エコキュート基礎寸法
三菱電機のエコキュートでは、標準的な基礎寸法として1200×600×100mmが推奨されています。この寸法は貯湯ユニットの架台外形寸法（1025×455mm）以上を確保することで十分な基礎重量を得られる設計となっています。アンカーボルトの中心と基礎辺部との距離も適切に確保される構造です。



デンソーエコキュート基礎寸法
デンソー製エコキュートの基礎寸法は、標準タイプで810×830mm、460Lタイプで910×920mmとなっています。アンカーピッチは505mmと482mmの2種類が設定されており、機種に応じて選択します。基礎の厚みは300mm以上が推奨され、寒冷地では凍結限界深度以上の施工が必要です。



パナソニック・その他メーカー基礎寸法
各メーカーでは共通して800mm角以上の基礎寸法を推奨しています。エコキュートの貯湯ユニットは満水時に500kgに達するため、基礎がしっかりしていないと傾倒の危険性があります。



• 標準角型：800×800×150mm以上
• 薄型タイプ：1000×500×150mm以上
• スリムタイプ：700×700×150mm以上
• コンパクトタイプ：600×600×150mm以上

エコキュート基礎工事種類別寸法要件

エコキュートの基礎工事には主に「打ち基礎」と「エコベース」の2種類があり、それぞれ異なる寸法要件があります。



打ち基礎（土間コンクリート）の寸法要件
打ち基礎は現場で直接地面に打つタイプのコンクリート基礎で、最も強固な基礎形式です。



• 基礎寸法：機器サイズ＋200mm以上の余裕
• 基礎厚：150mm以上（地域により200mm以上）
• 配筋：ワイヤーメッシュまたは鉄筋D10@200
• コンクリート強度：18MPa以上
• 養生期間：夏期7日、冬期14日以上

打ち基礎の場合、砕石層の設置も重要で、地面を掘削後に砕石を100mm厚で敷設し、十分に転圧してからコンクリートを打設します。建物基礎との一体化を図る場合は、アンカー筋の打ち込みも必要です。



エコベース（基礎ブロック）の寸法仕様
エコベースは既製品の基礎ブロックで、施工性と経済性に優れています。



主要エコベース製品の寸法。

• ER350：長さ350×幅160×高さ120mm（重量16kg）
• ER400：長さ400×幅160×高さ120mm（重量18kg）
• ER450：長さ450×幅160×高さ120mm（重量20kg）
• ER500：長さ500×幅160×高さ120mm（重量22kg）
• ER600：長さ600×幅160×高さ120mm（重量26kg）
• ER700：長さ700×幅160×高さ120mm（重量31kg）
• ER750：長さ750×幅160×高さ120mm（重量33kg）

エコ楽プレートとの組み合わせにより、アンカーピッチ250～1010mmまで対応可能です。



既存基礎活用時の寸法確認項目
エコキュートからエコキュートへの交換工事では、既存基礎を活用できる場合があります。



確認必要項目。

• 基礎面積：新機種の底面積＋100mm以上
• 基礎厚み：150mm以上
• ひび割れの有無
• アンカーボルト位置の適合性
• 水平度（1/100以下）

エコキュート設置スペース計算方法詳細

エコキュート設置に必要な総合スペースは、貯湯タンクユニットとヒートポンプユニットの寸法、メンテナンススペース、基礎寸法を総合的に計算する必要があります。



貯湯タンクユニット寸法とスペース計算
角型エコキュート（370L）の標準寸法。

• 本体寸法：幅650mm×奥行き750mm×高さ1860mm
• 前方メンテナンススペース：600mm以上
• 上方スペース：200mm以上
• 基礎寸法：800×800mm以上

計算例：設置に必要な最小スペース

• 横幅：650mm（本体）＋600mm（前方）＝1250mm
• 奥行き：750mm（本体）＋α（後方余裕）＝800mm以上
• 高さ：1860mm（本体）＋200mm（上方）＝2060mm以上

ヒートポンプユニット寸法とスペース計算
ヒートポンプユニットの標準寸法。

• 本体寸法：幅865mm×奥行き300mm×高さ700mm
• 前方スペース：200～300mm以上
• 後方スペース：100mm以上
• 左右スペース：150mm以上（片側のみ障害物可）

タイプ別設置スペース一覧
各タイプの設置スペース要件。
角型タイプ。

• 必要スペース：横幅2300mm以上×奥行き600mm以上×高さ1900mm以上
• 基礎寸法：800×800×150mm以上

薄型タイプ。

• 本体寸法：幅1090mm×奥行き450mm×高さ1860mm
• 必要スペース：横幅2800mm以上×奥行き600mm以上×高さ1900mm以上
• 基礎寸法：1100×500×150mm以上

スリムタイプ。

• 本体寸法：幅600mm×奥行き610mm×高さ1860mm
• 必要スペース：横幅2200mm以上×奥行き700mm以上×高さ1900mm以上
• 基礎寸法：700×700×150mm以上

コンパクトタイプ。

• 本体寸法：幅430～440mm×奥行き560～630mm×高さ1830～1890mm
• 必要スペース：横幅2000mm以上×奥行き700mm以上×高さ1900mm以上
• 基礎寸法：600×700×150mm以上

エコキュート基礎寸法選定の重要ポイント

適切な基礎寸法の選定は、エコキュートの安全性と耐久性に直結する重要な要素です。平成25年4月1日に貯湯タンクの転倒防止措置が義務化されており、設置基準が明確化されています。



荷重計算に基づく基礎寸法設計
エコキュートの総重量は以下の要素で構成されます。

• 貯湯タンク本体重量：60～100kg
• 満水時の水重量：300～600kg（容量による）
• ヒートポンプユニット：40～60kg
• 総重量：400～760kg

この重量を安全に支持するため、基礎の接地圧力を地耐力以下に抑える必要があります。一般的な地盤（粘性土）の許容地耐力30kN/m²（約3t/m²）に対し、0.8m²の基礎面積があれば十分な安全率を確保できます。



地盤条件による基礎寸法調整
軟弱地盤や傾斜地では、標準寸法より大きな基礎が必要になる場合があります。

• 軟弱地盤（N値3以下）：基礎面積1.5倍以上
• 傾斜地（勾配1/10以上）：基礎厚200mm以上＋擁壁併用
• 埋戻し地盤：地盤改良または杭基礎検討

アンカーボルト仕様と基礎寸法の関係
アンカーボルトの引き抜き耐力確保には、基礎厚みとの関係が重要です。

• M10アンカーボルト：基礎厚150mm以上、埋込深さ40mm以上
• M12アンカーボルト：基礎厚180mm以上、埋込深さ45mm以上
• 引き抜き耐力：3kN以上

寒冷地対応基礎寸法設計
寒冷地では凍害対策として、凍結限界深度以上の基礎設置が必要です。

• 北海道：地表面下1.5m以上
• 東北地方：地表面下1.0～1.2m以上
• その他寒冷地：地表面下0.8～1.0m以上

防凍剤入りコンクリートの使用や、基礎下面の断熱材設置も効果的です。



エコキュート基礎寸法施工トラブル対策と予防法

基礎寸法に関連する施工トラブルは、設置後の機器故障や安全性の問題に直結するため、事前の対策が重要です。



よくある基礎寸法関連トラブル事例
実際の現場で発生しやすいトラブルとその原因。
寸法不足トラブル。

• 基礎面積が機器底面より小さい→転倒リスク増大
• 基礎厚みが不足→アンカー効かず
• アンカーピッチ不一致→固定不完全

施工精度トラブル。

• 水平度不良（1/50以上の傾斜）→機器の不具合
• アンカー位置ずれ→追加工事必要
• 基礎強度不足→経年劣化による沈下

手抜き工事の見分け方
危険な施工例の特徴。

• 基礎からはみ出したタンク脚にブロックを噛ませている
• タンクが明らかに傾いている
• アンカーボルトで固定されていない
• アンカーボルトが基準より細い（M8以下）
• 基礎にひび割れが多数発生

予防対策と品質管理方法
適切な基礎施工のための管理項目。
設計段階チェックポイント。

• 地盤調査結果の確認
• 機種仕様に適合した基礎寸法設計
• 施工図面の詳細確認
• 使用材料の品質証明書確認

施工段階チェックポイント。

• 掘削深度・寸法の測定確認
• 砕石敷設厚み・転圧度確認
• 配筋間隔・かぶり厚さ確認
• コンクリート打設時のスランプ値確認
• 養生期間の遵守確認

完成検査項目と合格基準
基礎完成後の品質確認項目。

• 基礎寸法：設計値±10mm以内
• 水平度：1/100以下
• アンカー位置：設計値±5mm以内
• 基礎表面の仕上がり：ひび割れなし
• 排水勾配：適切な水勾配確保

これらのチェックを確実に実施することで、長期間安全に使用できるエコキュート基礎を構築できます。不動産事業者として、施工業者選定時にこれらの品質管理体制を確認することが重要です。
