圧力調整弁の仕組みと種類・選び方の基本知識

圧力調整弁の仕組みと種類・役割を徹底解説

圧力調整弁を「なんとなく動いているから問題ない」と放置すると、配管破裂による工事やり直しで100万円超の損害になることがあります。

圧力調整弁の仕組みと基本構造：スプリング・ダイヤフラム・弁体の役割

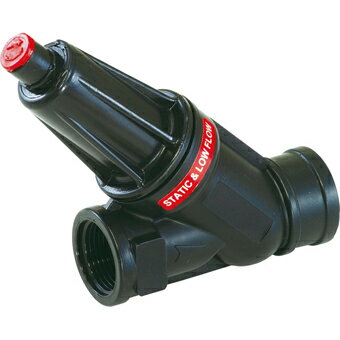

圧力調整弁（減圧弁とも呼ばれます）は、上流側の高い一次圧力を、下流側の設定した二次圧力に自動的に下げて安定させる弁です。給水・給湯設備、ガス配管、空調配管など、建築現場のあらゆる流体システムに組み込まれています。

基本構造は大きく3つの要素で成り立っています。

まず「弁体（バルブディスク）」は流路の開閉を直接担う部品で、流量を物理的に絞ることで圧力を下げます。次に「ダイヤフラム（膜）」は二次側圧力の変化を感知するセンサーの役割を持ち、薄い金属板またはゴム製の膜が使われます。そして「調整スプリング」は設定圧力を決める基準となる力を発生させます。これが三位一体で動くということですね。

仕組みの流れを順番に追うと理解しやすいです。一次側（上流）から高圧の流体が入ってくると、弁体が流路を絞って流速を上げ、エネルギーを熱に変換することで二次側圧力を下げます。二次側の圧力がスプリングの設定値より下がると、ダイヤフラムがスプリングに押されて弁体を開く方向に動きます。反対に設定値より圧力が上がると、ダイヤフラムがスプリングを圧縮して弁体を閉じる方向に動きます。この「圧力感知→スプリング反力→弁体制御」のフィードバックループが毎秒数十回単位で繰り返されており、下流圧力を常に一定に保ちます。

調整スプリングのバネ定数（kN/m）と有効受圧面積の比率が、設定できる圧力レンジを決める条件です。

実際の現場でよく使われる給水用減圧弁（例：ONDA製・WATTS製など）では、一次圧力が0.75MPaあっても、二次側を0.2〜0.3MPa程度に安定させる設計が標準的です。水道直結の高層階給水や、給湯器への供給ラインでは、この設定値が±0.02MPa以上ズレると機器側の安全弁が誤作動するケースもあります。±0.02MPaの差は、水柱に換算するとおよそ2mに相当します。東京タワーの1階と3階の高低差ほどのイメージです。

圧力調整弁の種類：直動式・パイロット式・背圧式の違いと選び方

圧力調整弁には大きく分けて3種類あり、それぞれ得意な用途が異なります。種類を間違えると、設定圧力が安定せずトラブルの原因になります。

直動式（ちょくどうしき）は、ダイヤフラムとスプリングが弁体を直接駆動するシンプルな構造です。部品点数が少なく安価で、口径が小さい配管（呼び径15A〜50A程度）での住宅・小規模施設用として広く普及しています。応答速度は速いですが、一次圧力が大きく変動する環境では二次圧力が多少ばらつく弱点があります。住宅の給水設備ならこれが基本です。

パイロット式は、小さなパイロット弁（導圧弁）が先に圧力変化を感知し、その信号でメイン弁体を動かす二段制御の構造です。直動式に比べて応答精度が格段に高く、±0.005MPa以下の精度で二次圧力を安定させることも可能です。大口径配管（65A以上）や工場・病院・ホテルなど流量変動が大きい施設向けに採用されます。構造が複雑なため価格は直動式の3〜10倍ほどになりますが、精密な圧力管理が必要な場面では唯一の選択肢になることがあります。

背圧式（バックプレッシャー式）は、他の2種類と逆の発想で動作します。下流側ではなく上流側（一次側）の圧力を設定値以下に保つために使う弁です。一次側の圧力が設定値を超えると自動的に開いて流体を逃がします。ボイラー周りやタンク内圧力の上限管理など、逃がし弁的な用途で使われます。間違えやすい種類ですね。

選定のポイントをまとめると、流量変動の大小・配管口径・要求精度の3点を軸に考えるとスムーズです。住宅の給水なら直動式で十分ですが、商業施設や医療施設の基幹配管ではパイロット式を選ぶのが原則です。また、ガス用・水用・蒸気用で材質や設計圧力が異なるため、流体の種類に対応した製品を必ず選ぶことが条件です。

圧力調整弁の設定圧力と流量特性：現場で知っておくべき数値の読み方

現場での施工・調整において、カタログ数値を正しく読めるかどうかが施工品質を左右します。意外と見落とされがちな数値の読み方を整理します。

まず「設定圧力範囲」です。例えば「0.05〜0.3MPa調整可能」と記載されていても、その範囲内ならどこでも精度よく動作するわけではありません。一般的に設定範囲の中央付近（例の場合なら0.15MPa前後）で最も精度が高く、両端に近いほど制御精度が落ちる特性があります。これは設計上避けられない特性です。

次に「最大流量（Cv値・Kv値）」の読み方です。Cv値とは、水温60°F（約15℃）の水を1PSI（約0.07MPa）の差圧で流したときの流量をUSガロン/分で示した係数です。日本国内の機器ではKv値（差圧1barで流せる水量：m³/h）が使われることが多いです。Kv値が大きいほど、同じ圧力差でより多くの流体を流せます。口径32Aの直動式減圧弁では、Kv値が4〜8程度が一般的です。これは1分間に約66〜130リットルを流せる能力に相当します（差圧1bar時）。

クラッキング圧力という概念も重要です。これは弁体が動き始める最低差圧のことで、この値が大きいと少流量時に弁が全開・全閉を繰り返す「ハンチング」が起きやすくなります。ハンチングが続くと弁座が早期摩耗し、通常10〜15年の寿命が3〜5年に短縮されるケースがあります。これは使えそうな知識です。

建築設備の設計基準では、給水設備における減圧弁の二次圧力は原則として0.3MPa以下（SHASE-S206給水設備規格）に設定することが推奨されています。0.3MPaを超えると一般的な水栓金具・給湯器の耐久性に影響が出るため、この数値は現場でも必ず押さえておくべき基準です。

空気調和・衛生工学会（SHASE）：給水設備規格の関連資料（SHASE-S206等）の確認に役立ちます

圧力調整弁の設置基準と配管上の注意点：建築設備施工での失敗例

圧力調整弁は「付けさえすれば機能する」と思われがちですが、設置の向きや位置が間違っているだけで本来の性能を発揮できないことがあります。これが現場での見落としポイントです。

設置方向について、ほとんどの直動式減圧弁は水平配管への設置を前提に設計されています。ダイヤフラムが鉛直方向に動作するためです。垂直配管に取り付けた場合、ダイヤフラムの自重でスプリングの設定値がずれ、実測圧力が設定値より0.02〜0.05MPa低くなる事例が報告されています。施工図に「水平取付」と明記されているにもかかわらず、立て管に施工してしまう事例は国内の施工トラブルとして一定数存在します。取付方向だけは確認が必須です。

前後のストレーナー設置も忘れてはならない要素です。給水配管の水には砂・錆・スケールが混入することがあり、これが弁座に噛み込むと弁が全閉できなくなります（ウォーターハンマーや水漏れの原因）。一次側に60メッシュ（目開き約0.25mm）以上のストレーナーを設置することが各メーカーの共通推奨事項です。

二次側の直管区間も重要です。減圧弁の下流側には、弁口径の5倍以上の直管区間を確保することが推奨されています（例：口径25Aなら125mm以上）。直後にエルボや分岐を設けると、乱流が発生して二次側圧力の測定値が実際より低く読まれ、弁が必要以上に開いてしまうことがあります。

消防法・建築基準法との関係では、スプリンクラー設備の流水検知装置（アラームバルブ）の一次側に設置する減圧弁は、消防設備士の施工範囲として扱われる場合があります。一般の配管工事として施工してしまうと、消防検査で指摘を受けるリスクがあります。法的リスクを避けるためにも、設計段階で担当の消防設備士と役割分担を確認しておくことが大切です。

消防庁：スプリンクラー設備等の技術基準に関する通知（設置基準の根拠確認に活用できます）

圧力調整弁の劣化サインとメンテナンス：現場で見逃しやすいチェックポイント

圧力調整弁は「壊れたら交換」では遅すぎることがあります。劣化の予兆を早期にキャッチすることで、突発的な工事停止や損害を防げます。

最も分かりやすい劣化サインは「二次側圧力の変動拡大」です。正常時は設定値±0.02MPa以内で安定しているはずの圧力が、±0.05MPa以上ばらつき始めたら弁内部の摩耗または異物噛み込みを疑います。圧力計を二次側に設置していない現場では、水栓の流量変動（出たり止まったり）や給湯器の失火頻発として初めて気付くことが多いです。

ダイヤフラムの破れは非常によくある劣化モードです。ゴム製ダイヤフラムは一般的に設置後8〜12年で弾性が失われ、亀裂が入ります。破れると一次側の高圧が二次側にそのまま伝わり、給湯器や水栓が設計圧力を超えた状態にさらされます。給湯器の安全弁（逃し弁）が頻繁に作動する場合は、減圧弁ダイヤフラムの劣化が原因である可能性が高いです。点検頻度は年1回が基本です。

定期点検の具体的なチェックリストです。

| チェック項目 | 目安頻度 | 判断基準 |
|---|---|---|
| 二次側圧力の確認 | 毎月 | 設定値±0.02MPa以内 |
| ストレーナー清掃 | 6ヶ月ごと | 目詰まり・錆・スケールの有無 |
| 弁本体の外観点検 | 年1回 | 水漏れ・腐食・ねじ緩みの確認 |
| 調整圧力の再確認 | 年1回 | 設定値からのずれをチェック |
| ダイヤフラム交換 | 8〜12年 | 弾性低下・亀裂が確認されたら即交換 |

修繕コストで考えると、弁単体の交換費用（材工共）は口径25A程度の直動式で2〜5万円程度ですが、劣化を放置して二次側機器（給湯器・電磁弁・流量計など）が損傷すると、機器交換だけで20〜50万円以上になることもあります。早期点検が条件です。

メンテナンスの際に圧力調整弁を分解する場合は、必ず一次側の止水栓を閉めてから作業します。開放したまま弁カバーを外すと、内部のスプリングが高圧で飛び出し、顔面・手への怪我リスクがあります。安全に注意すれば大丈夫です。

交換部品の調達には、各メーカー（ONDA・WATTS・ベン・キッツ商事など）の補修部品ページや、管材専門商社（ミサワ建材・カナイ等）の技術サポートを活用すると、型番照合から適合部品の手配まで一括で対応してもらえることがあります。

オンダ製作所：減圧弁製品ページ（型番・仕様確認・補修部品調達の参考に活用できます）
