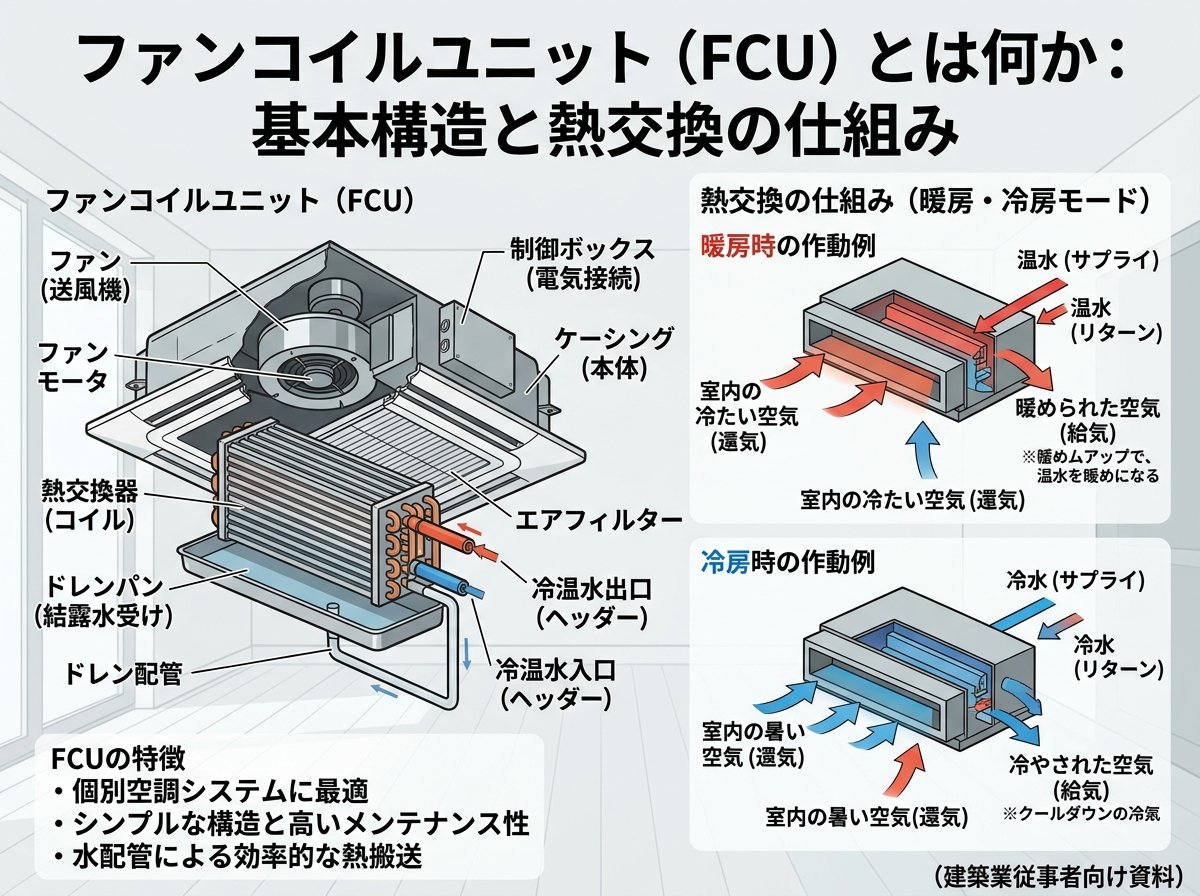

ファンコイルユニットとは何か：基本構造と熱交換の仕組み

ファンコイルユニット（FCU：Fan Coil Unit）は、送風機（ファン）と熱交換器（コイル）、ドレンパン、エアフィルターをひとつのケーシングにまとめた空調装置です。建物の機械室に設置した冷温水発生機（チラー・ボイラーなど）から、冷水・温水を配管でユニットに送り込み、室内の空気をそのコイルに当てて熱交換する仕組みです。

エアコンが「冷媒ガス」を使って熱を移動させるのに対し、ファンコイルユニットは「水」を媒体とします。水は空気よりも熱容量が約4倍大きいため、少ない流量でも効率よく熱を運ぶことができます。これが基本的な省エネ性能の根拠です。

冷房時の仕組みを追うと、次のようになります。

ステップ	流れの詳細
①熱源機器（チラー）	建物の屋上または地下で約5〜7℃の冷水を製造する
②冷水配管	ポンプで圧送し、各フロア・各部屋のFCUへ枝分かれして供給
③コイル（熱交換器）	室内の暖かい空気をコイルに当て、冷水と熱交換。室内空気は冷やされる
④戻り配管	熱を吸収して温まった水（往き5℃→戻り約12℃）が熱源機器へ戻る
⑤ドレンパン	冷却時に発生した凝縮水（結露水）を受け、ドレン管へ排水する

このサイクルを建物全体で絶えず循環させることが基本です。つまり「常時循環」が原則です。

エアコンのように個別にオン・オフするのではなく、熱源機器とポンプを動かし続けながら、各ユニット側で風量や水量を調整するだけなので、起動停止による電力の急激な変動がありません。この連続定常運転こそが、ファンコイルユニットの省エネ性能の根幹です。

日本冷凍空調工業会（JRAIA）の定義によると、ファンコイルユニットは「事務所・住宅などで使う比較的小形の空気調和器で、電動式の送風機、熱交換器およびこれらを収納するケーシングで構成し、室内空気の冷却・加熱などを行うもの」とされています。

ファンコイルユニットが採用される主な建物は以下の通りです。

- 🏨 ホテル：各客室の温度を均一に保ちつつ、廊下・ロビーも含めた全館快適空間が必要
- 🏥 病院：各病室・処置室で個別の温度管理が求められる
- 🏬 大型商業施設・オフィスビル：フロアごとに安定した室温が必要で、中央制御が合理的
- 🏫 学校・公共施設：大空間の均一な熱環境制御に向いている

逆に、テナントが混在するビルや、部屋ごとの使用時間帯が大きく異なる施設では、エアコンのほうが適しています。

参考：ファンコイルユニットの定義と技術概要（日本冷凍空調工業会）
https://www.jraia.or.jp/product/unit/trends/fan_coil.html

ファンコイルユニットの設置形式と配置計画：ペリメータゾーンが鍵

ファンコイルユニットには複数の設置形式があります。建築の設計・施工段階でどの形式を選ぶかは、天井高、床面積の有効活用、意匠性、そしてメンテナンスのしやすさに直結します。

主な設置形式は次の6種類です。

| 形式 | 設置場所 | 特徴 |
|------|---------|------|
| 天井埋込カセット形 | 天井内 | 1方向〜4方向吹出しが選択可能。意匠性が高い |
| 天井吊り隠ぺい形 | 天井裏 | ダクト接続型が多く、遠方への送風も可能 |
| 天井吊り露出形 | 天井下（むき出し） | 倉庫・工場など仕上げのない空間に対応 |
| 床置き露出形 | 床面 | 窓下・ペリメータゾーンへの設置に最適 |
| 床置き隠ぺい形 | 床内（二重床など） | インテリア性重視の高級ホテルなどに採用 |
| ローボイ形 | 窓下（超低背） | 高さ150〜300mm程度。カーテンの下に設置できる |

特に重要なのが「ペリメータゾーン」への配置です。

室内は大きく2つのゾーンに分かれます。外気の影響を受けにくい内側の「インテリアゾーン」と、窓際・外壁際など外気の影響を強く受ける「ペリメータゾーン」です。ペリメータゾーンは夏は外からの日射熱・外気熱で温度が上がりやすく、冬はコールドドラフト（窓際の冷たい下降気流）で体感温度が大きく低下します。窓際1スパン（約4〜5m）がこれに相当します。

そこでファンコイルユニットを窓下に床置きで設置することで、問題を直接その発生源で解消できます。床置き型のファンコイルユニットは本体が小さく（高さ300〜600mm程度）、窓下のスペースに収まるサイズです。冬は下から温風を吹き上げて冷気をブロックし、夏は冷風で日射熱を打ち消します。

💡 大規模なオフィスビルでは、インテリアゾーンをエアハンドリングユニット（AHU）でカバーし、ペリメータゾーンはファンコイルユニット（FCU）が担当するという「AHU＋FCU併用方式」が一般的です。エアハンドリングユニットは外気の温湿度処理・換気も担えますが、ファンコイルユニットには加湿機能がなく、外気（新鮮空気）の取り込みも単独ではできない点を理解しておく必要があります。

ファンコイルユニットのみで空調を完結させると、室内が循環空気だけで換気が不足します。これが原則です。そのため実際の設計では、独立した換気設備や外調機（外気処理空調機）との組み合わせが必須になります。

参考：新晃工業によるファンコイルユニット設置形式の技術マニュアル
https://www.sinko.co.jp/news/20210205_news_senmonshi_kenchikusetsubi_FEB-5.pdf

ファンコイルユニットの配管方式：2管式と4管式の違いを図解で理解する

ファンコイルユニットの配管方式には「2管式」と「4管式」があり、この選択が建物全体のイニシャルコスト・ランニングコスト・快適性に大きく影響します。建築設備の設計者・施工者にとって最も重要な判断ポイントの一つです。

2管式の仕組み

2管式は、往き配管1本・戻り配管1本、合計2本の配管でシステムを構成します。夏は熱源機器側で冷水（約5〜9℃）を作り、冬は温水（約60℃）に切り替えて循環させます。ポイントは「切り替えるのは熱源機器側だけ」という点で、建物全体が一斉に冷房か暖房かのどちらかになります。

- ✅ 配管が少ないため工事費が安い（4管式の6〜7割程度のコスト目安）
- ✅ 省スペース（配管スペースが小さくて済む）
- ❌ 建物全体を冷房・暖房どちらかしか選べない（部屋ごとの冷暖切り替え不可）
- ❌ 春・秋の中間期に「日当たりの良い部屋は暑いが、北側は寒い」という状況への対応が難しい

4管式の仕組み

4管式は冷水用配管2本・温水用配管2本、合計4本の配管で構成します。冷水コイルと温水コイルが別々に内蔵されており、冷房と暖房を同時に・部屋ごとに切り替えられます。

- ✅ 各室ごとに冷暖房の切り替えが自由（快適性が非常に高い）
- ✅ 中間期でも南向き・北向きで異なる運転ができる
- ❌ 配管スペースと工事費が2管式より大幅に増加
- ❌ ランニングコスト（冷水・温水を同時に製造するエネルギー）も増える

どちらを選ぶか：現場での判断基準

| 用途 | 推奨方式 | 理由 |
|------|---------|------|
| ホテル（全室管理） | 4管式 | 客室ごとの個別冷暖切り替えが必須 |
| 病院（病棟・ICU） | 4管式 | 患者の状態に合わせた精密な個別制御が必要 |
| 学校・公共施設 | 2管式 | コスト優先、季節単位の切り替えで十分 |
| 大規模オフィス（均一使用） | 2管式 | 使用時間帯が揃っており個別切り替えの必要が低い |

4管式が最も高級な方式です。コストは高いですが、快適性・柔軟性は断然優れています。病院の病室で「隣のベッドが暑くて自分は寒い」という問題を解消するために、病室単位で冷暖房を独立させる「全館4管式」が採用されるのはこのためです。

最近では、2管式の配管に各ユニットへのヒートポンプを内蔵させ、実質的に4管式と同等の個別冷暖切り替えを可能にした「ヒートポンプ付ファンコイルユニット（PAFMACシステムなど）」も登場しています。イニシャルコストを抑えながら快適性を高めたい場合の選択肢として注目されています。

ファンコイルユニットのドレン管理：見落とすと数十万円の損害になる理由

ドレン管理は重要です。建築設備の現場で最も見落とされやすく、かつ最もトラブルに直結するのがこのドレン（凝縮水の排水）管理です。

冷房時、ファンコイルユニットのコイル表面は冷水（約5〜7℃）で冷やされているため、室内の湿った空気がコイルに触れると結露が発生します。この凝縮水はドレンパン（受け皿）で受け止め、ドレン管を通じて排水ピットへ流します。ドレン管の管径はユニット接続口で約20A（外径約27mm）、合流末端で約50A（外径約60mm）程度と細く、複数台のユニットを1系統にまとめることが多い構造です。

問題は、このドレン管が詰まりやすいことです。

詰まりの主な原因を整理すると、次の通りです。

- 🔴 ほこり・スライム（バイオフィルム）の堆積：凝縮水はきれいな水なので「詰まる」という意識が薄くなりがちですが、水が滞留すると微生物がスライムを形成し管内が閉塞する
- 🔴 鉄管の錆（サビ）によるサスケ状の閉塞：消防法の規制により鉄管を使用するケースが多く、築8〜10年を過ぎると管内壁にザラザラした錆が蓄積していく
- 🔴 横引き配管の勾配不足による残水滞留：天井裏のスペースが限られていると正確な勾配がとれず、水が残りやすい
- 🔴 ドレン管末端のトラップ部分の錆詰まり：水が常に溜まる場所は特に錆が進みやすい

詰まりが起きるとどうなるか。ドレンパンから水が溢れ、天井裏に漏水します。天井がコンクリートで見えないぶん発見が遅れます。天井パネルが染みてきて初めて気づいたときには、天井材の全面張り替えが必要になるケースも珍しくありません。その直下にパソコン・サーバーラックがあれば、機器損傷の損害額は数十万円〜数百万円規模になることもあります。

特に注意が必要なのは「エラーを出さない」という点です。エアコンのドレン詰まりは本体がエラーを出して停止しますが、ファンコイルユニットは詰まってもエラーを出さず運転を続けるタイプが多い構造になっています。これは知らないと痛い事実です。

予防のための対策

- 📅 冷房シーズン前（毎年4〜5月）にドレン管の通水確認を実施する
- 🔍 築8年を過ぎたら専門業者による高圧洗浄・バキューム洗浄を検討する
- 📋 施工時に点検口を十分確保し、系統図を正確に残しておく（系統不明のドレン管はメンテナンスが極めて困難になる）

ドレン管の洗浄費用は規模にもよりますが、天井からの漏水による内装修復費用と比べれば、圧倒的に安価に済みます。

参考：FCUドレン管の詰まりと漏水リスクの詳細解説（toptec）
https://toptec.co.jp/column/no-2　ファンコイルユニットfcuドレン管の洗浄について/

ファンコイルユニットのフィルター清掃と省エネ：電気代と設備寿命を左右する盲点

フィルター清掃は後回しにされがちですが、これがランニングコストと設備寿命に直接影響します。見過ごしにくい数字があります。

中小企業基盤整備機構（Jネット21）の調査によれば、空調室内機のフィルター清掃を毎月1回実施し、熱交換器（フィンコイル）の薬品洗浄を2〜3年に1回行うことで、年間5〜10%の電気代削減が期待できるとされています。

ファンコイルユニットが多数設置される大型ビルの場合、年間空調電気代が数百万円規模になることもあります。その5〜10%は、数十万円規模のコスト削減に相当します。清掃の費用対効果は非常に高いということです。

フィルターが汚れると、次の3つの問題が連鎖します。

1. 風量の低下：ほこりがフィルターを塞ぐことで空気の通り道が狭まり、送風能力が下がる。室内がなかなか設定温度に達しなくなる
2. コイルの汚れ加速：フィルターを通り抜けた細かいほこりがコイルフィンに付着し、熱交換効率が低下。冷暖房の効きが悪くなる
3. ファンモーターへの過負荷：目詰まりした状態でも風量を確保しようとファンモーターが余計に働き、消費電力が増え寿命が縮む

清掃の目安はシンプルです。

- エアフィルター：月1回程度の清掃（手洗い・掃除機で除去）
- ドレンパン：半年に1回程度の確認・清掃
- コイルフィン（熱交換器）：2〜3年に1回の薬品洗浄

現場では「台数が多すぎて清掃が行き届かない」という声をよく聞きます。ファンコイルユニットは1フロアに十数台設置されることも珍しくないため、清掃管理台帳を作成し、定期点検スケジュールに組み込むことが管理の基本です。

最近では、DCブラシレスモーター（省エネモーター）を搭載したファンコイルユニットも普及しています。従来のACモーター型と比較して、送風動力を大幅に削減できるため、フィルターが多少汚れていても風量を保ちながら消費電力を抑える特性があります。既存設備のリプレース時に省エネモーター型への更新を検討することは、長期的なランニングコスト削減の観点から理にかなっています。

参考：空調フィルター清掃による省エネ効果の根拠（Jネット21・中小企業基盤整備機構）
https://j-net21.smrj.go.jp/development/energyeff/Q1262.html

ファンコイルユニットとエアコンの違い：現場判断に使える比較ポイント

「ファンコイルユニット」と「エアコン（パッケージエアコン）」は外見が似ていますが、根本的な仕組みと向いている用途が違います。建築業従事者として、この差を正しく理解しておくと設計提案や施工判断の質が上がります。

最大の違いは「熱媒体」です。

| 項目 | ファンコイルユニット（FCU） | パッケージエアコン |
|------|---------------------------|-----------------|
| 熱媒体 | 水（冷水・温水） | 冷媒ガス（フロン系） |
| 熱源の場所 | 中央（機械室のチラー・ボイラー） | 各ユニットの室外機 |
| 室外機 | 建物全体で1系統（共通） | 各エリア・各室ごとに1台 |
| 個別冷暖切り替え | ❌ 中央制御（2管式の場合） | ✅ 各室で自由 |
| 省エネ性（大規模） | ◎ 連続定常運転で効率が高い | △ オンオフが多いと効率が落ちる |
| 設置コスト | 大規模ほど有利 | 小〜中規模に有利 |
| メンテナンス | フィルター・ドレン管の台数が多い | 室外機・室内機ともに管理が比較的シンプル |
| 加湿 | ❌ できない | △ 機種による（多くは除湿のみ） |

エアコンとの違いをもう一点補足しておくと、ファンコイルユニットは加湿機能を持ちません。室内の湿度が低くなる冬場の用途には、別途加湿器や外調機（OAHUなど）との組み合わせが必要です。この点が現場で見落とされると、冬場の設計温度は達成できても乾燥対策が後手に回るケースがあります。

また、ファンコイルユニット単体では外気（新鮮空気）の取り込みができません。建築基準法・衛生基準から見ても、換気は別途確保する義務があります。外気処理は外調機やダクト換気系統で対応するのが基本で、「ファンコイルユニットだけあれば空調完結」という考え方は間違いです。

ただし、一部の機種では外気導入口を設けたり、外調機との組み合わせを前提に設計されたものもあります。設計段階での確認が不可欠です。

エアコンが向いているのは、次のような建物です。

- 🏠 住宅・小規模店舗（個別制御が必須）
- 🏢 テナントビル（各テナントの使用時間帯が異なる）
- 🍽️ 飲食店・複合施設（業態が混在し、個別の温度ニーズが強い）

一方、ファンコイルユニットが真価を発揮するのは次の用途です。

- 建物全体の温度を均一に保ちたい大型ホテル・病院・空港ビル
- 常時空調が必要な24時間施設
- 天井高が高く、広大なフロアを効率よく空調したい大型商業施設

結論はシンプルです。「建物全体を一定の環境に保ちたいか」「部屋ごとに個別制御したいか」という問いへの答えが、ファンコイルユニットかエアコンかを分ける核心です。

参考：ファンコイルユニットの仕組みと空調方式の比較（Mダイレクト）
https://www.mdirect.jp/fcu/

参考：現役ビル管理士によるFCUの仕組み解説（北辰不動産）
https://www.hokushinfudosan.co.jp/column/management/about-fancoilunit
