配管エルボ寸法一覧

配管エルボ寸法の重要ポイント
📏
JIS規格準拠

B2311・B2312・B2313・B2316など用途別規格による寸法基準

🔧
寸法計算法則

ショート25.4mm・ロング38.1mmを基準とした現場計算方法

⚙️
材質別対応

FSGP・SUS304W・Sch-80など材質に応じた寸法選択

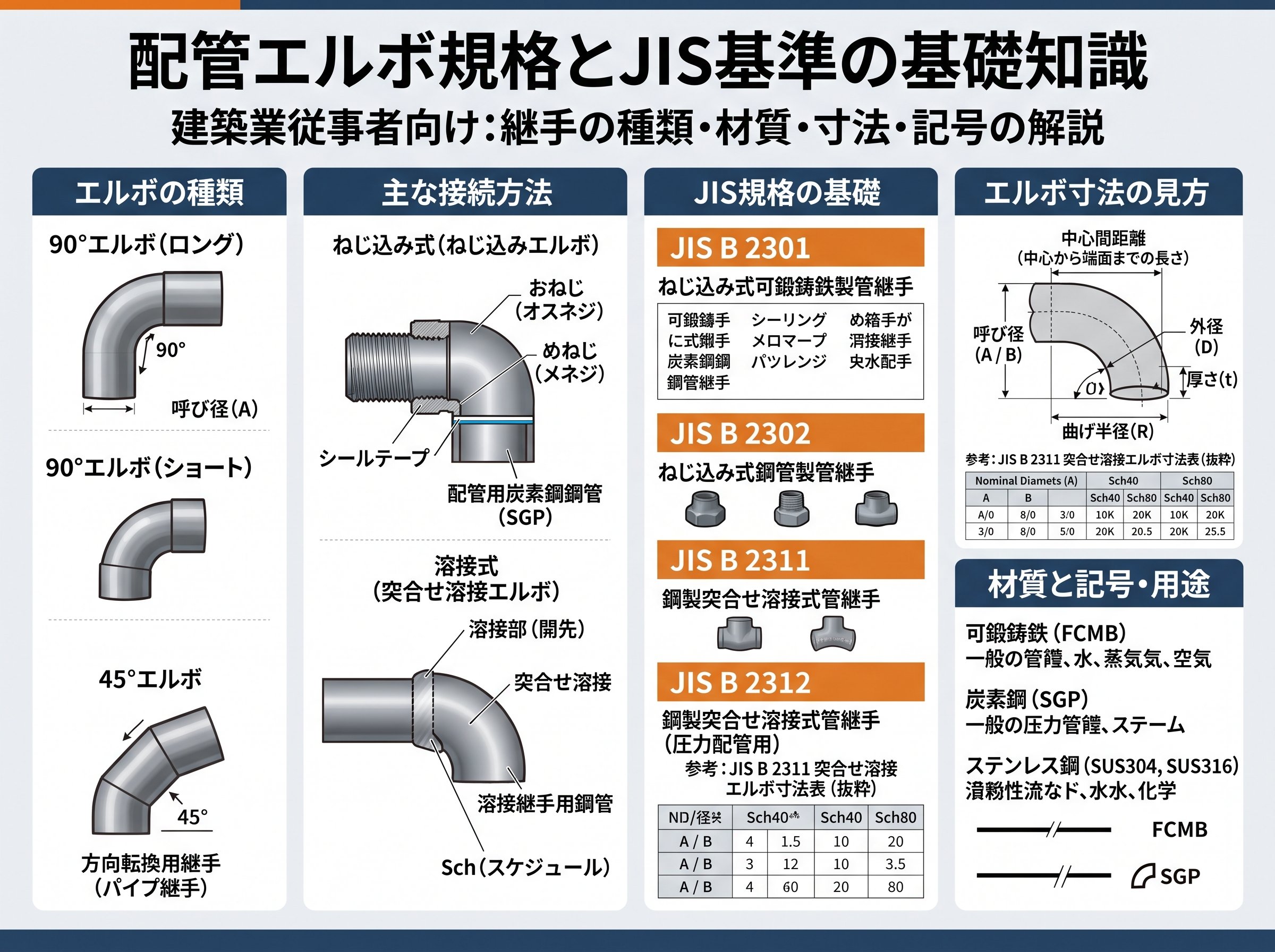

配管エルボ規格とJIS基準の基礎知識

配管エルボの寸法は、日本工業規格(JIS)によって厳格に定められています。主要な規格として、突合せ溶接式管継手のJIS B 2311・2312・2313と、差し込み溶接式管継手のJIS B 2316があります。



📋 主要JIS規格の分類

  • JIS B 2311:配管用鋼製突合せ溶接式管継手(一般用)
  • JIS B 2312:配管用ステンレス鋼製突合せ溶接式管継手
  • JIS B 2313:配管用鋼製突合せ溶接式管継手(高圧用)
  • JIS B 2316:配管用鋼製差し込み溶接式管継手

これらの規格では、エルボの形状を角度別に分類しており、90度エルボ、45度エルボ、180度エルボが標準化されています。さらに、中心から端面までの距離(F寸法)によって、ショートエルボとロングエルボに区分されます。



🔍 許容差の重要性
JIS規格では、外径(OD)、内径(ID)、厚さ(T)、中心から端面までの距離(F)について、それぞれ詳細な許容差が定められています。例えば、径の呼び1/2~2-1/2インチの場合、外径の許容差は+1.6/-0.8mm、内径は±0.8mmとなっています。



配管エルボ90度・45度・180度の寸法比較

配管エルボの角度による寸法の違いは、配管レイアウトの設計において重要な要素です。各角度のエルボには、用途に応じた寸法特性があります。



📐 角度別寸法の特徴
90度エルボ(最も使用頻度が高い)
90度エルボは配管の直角曲げに使用され、ショートタイプとロングタイプで大きく寸法が異なります。ショートエルボの場合、25Aで外径34.0mm、中心から端面までの距離は25.4mmです。一方、ロングエルボでは同じ25Aで中心から端面までの距離が38.1mmとなります。



45度エルボ(緩やかな方向転換用)
45度エルボは、配管の急激な方向転換を避けたい場合に使用されます。90度エルボと比較して、流体の圧力損失を抑えることができるため、高圧配管や流量の多い配管で重宝されます。寸法的には、45度エルボの重量は90度エルボの約半分として計算されます。



180度エルボ(Uターン配管用)
180度エルボは配管のUターンに使用され、背から端面までの距離(K寸法)と中心から中心までの距離(P寸法)が重要な寸法となります。25Aの場合、P寸法は76.2mm、K寸法は31.6mmとなっています。



⚠️ 設計時の注意点
180度エルボは別途相談が必要な場合が多く、標準品として常備されていないケースがあります。設計段階で使用を検討する場合は、事前に製造業者への確認が必要です。



配管エルボショートとロングの寸法法則

配管エルボの寸法には、現場で簡単に計算できる便利な法則があります。この法則を理解することで、図面がない状況でも概算寸法を求めることができます。



🧮 基本寸法の法則
ショートエルボの計算式
ショートエルボのF寸法(中心から端面までの距離)は、以下の式で計算できます。
F寸法 = 25.4mm × B(径の呼び)
例:100A(4B)ショートエルボの場合
F寸法 = 25.4mm × 4 = 101.6mm
ロングエルボの計算式
ロングエルボのF寸法は、ショートエルボの1.5倍として計算されます。
F寸法 = 38.1mm × B(径の呼び)
例:100A(4B)ロングエルボの場合
F寸法 = 38.1mm × 4 = 152.4mm
📊 実際の寸法データ比較表

径の呼び ショートF寸法 ロングF寸法 比率
25A(1B) 25.4mm 38.1mm 1.5倍
50A(2B) 50.8mm 76.2mm 1.5倍
80A(3B) 76.2mm 114.3mm 1.5倍
100A(4B) 101.6mm 152.4mm 1.5倍

例外的なケース
25A(1B)以下の小口径エルボでは、この法則が適用されません。これらのサイズでは、ロングエルボは38.1mm、ショートエルボは25.4mmの固定寸法となります。



この法則は、現場での作図検討や大きさのイメージ把握に非常に有効で、設計者にとって必須の知識です。



配管エルボ現場での測定と切断寸法計算

現場での配管作業では、正確な切断寸法の算出が作業効率と品質に直結します。特に突合せ溶接式継手と差し込み溶接式継手では、計算方法が大きく異なります。



🔧 突合せ溶接式継手の測定方法
突合せ溶接式継手の場合、以下の手順で切断寸法を求めます。

  1. 芯から芯の長さを測定
  2. エルボの芯から端面までの長さを測定
  3. 芯から芯の長さから、エルボの芯から端面までの長さ×2を引く

計算式:切断寸法 = 芯から芯の長さ - (芯から端面までの長さ × 2)
実際の計算例
芯から芯の長さ:1500mm
エルボの芯から端面まで:90mm
切断寸法 = 1500mm - (90mm × 2) = 1320mm
🔨 差し込み溶接式継手の測定方法
差し込み溶接式継手では、より複雑な計算が必要です。

  1. 芯から芯の長さを測定
  2. エルボ内部の差し込み深さを確認
  3. エルボの芯から端面までの長さを測定

計算式:切断寸法 = 芯から芯の長さ - (芯から端面までの長さ × 2) + (差し込み長さ × 2)
差し込み溶接継手の寸法データ
差し込み溶接継手では、Sch-80とSch-160で寸法が異なります。

  • 25A Sch-80:G=22.2mm、C=16mm、L=38.2mm
  • 25A Sch-160:G=27mm、C=18mm、L=45mm

⚠️ 現場での注意点
現場では図面での正確な寸法確認が基本ですが、緊急時やそれほど精度が要求されない場合は現場測定で対応することもあります。ただし、高圧配管や重要な配管では必ず図面寸法を優先してください。



配管エルボ材質別寸法表の活用方法

配管エルボの材質選択は、使用環境と寸法精度の両面から重要な判断となります。材質によって寸法や重量が大きく変わるため、適切な材質選択と寸法表の活用が必要です。



🏗️ 主要材質の特徴と寸法への影響
FSGP(一般構造用炭素鋼鋼管)
最も一般的な材質で、コストパフォーマンスに優れています。標準的な寸法表が豊富に整備されており、現場での調達も容易です。腐食環境でなければ第一選択となる材質です。



SUS304W(ステンレス鋼)
耐食性が要求される環境で使用されます。同じ径の呼びでも、炭素鋼と比較して重量が軽くなる傾向があります。寸法許容差はJIS B 2312に準拠し、より厳しい基準が適用されます。



高圧用途の材質(Sch-80、Sch-160)
高圧配管では肉厚の厚いSchedule規格が使用されます。同じ径の呼びでも、外径は同じで内径が小さくなり、重量は大幅に増加します。

  • 25A Sch-80:外径22.2mm、肉厚4.5mm
  • 25A Sch-160:外径27mm、肉厚5.5mm

📋 材質別寸法表の使い分け
実際の設計・施工では、以下の手順で材質と寸法を決定します。

  1. 使用環境の確認:温度、圧力、腐食性の有無
  2. 規格の選定:JIS B 2311/2312/2313/2316から適切な規格を選択
  3. 寸法表の参照:選定した材質・規格に対応する寸法表を使用
  4. 重量計算:配管支持設計のための重量確認

⚙️ 特殊用途への対応
5S、10S、20S規格
これらの薄肉規格は、ステンレス鋼製管継手にのみ適用されます。一般的なSchedule規格と比較して軽量化が図れますが、使用圧力に制限があります。



大口径エルボ(6B以上)
大口径エルボでは、製造方法の違いにより寸法精度や重量が大きく変わります。特に現場での取り扱いを考慮した重量確認が重要です。



配管工事の品質と効率を向上させるためには、これらの材質別寸法表を適切に活用し、現場状況に応じた最適な選択を行うことが重要です。また、定期的な規格改定にも注意を払い、最新の寸法表を使用することで、設計ミスや施工トラブルを未然に防ぐことができます。
