配管ねじ込み寸法と管用ねじ

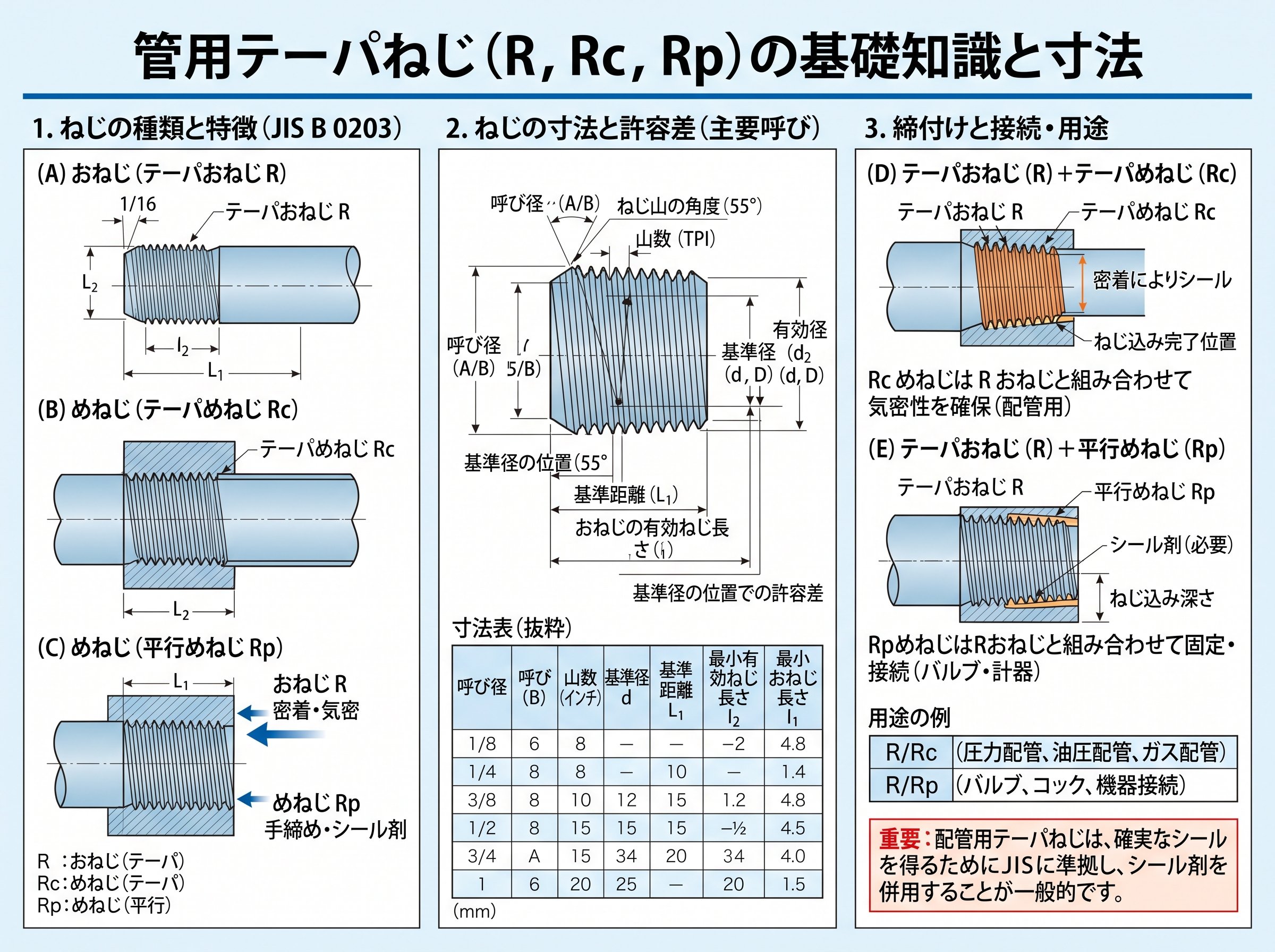

配管ねじ込み寸法の管用テーパねじR・Rc・Rp

配管の「ねじ込み寸法」を語るとき、まず押さえたいのが管用テーパねじ（JIS B 0203系）の考え方です。管用テーパねじは円錐形で、ねじ込むほど締まり、適正なトルクで密着して水密・気密を得る用途に向きます。参照情報として、管用テーパおねじはISO表記でR、テーパめねじはRc、テーパおねじと組み合わせる平行めねじはRp（旧記号PT/PS系）と整理されます。
現場で混乱が多いのは、「Rc＝めねじ側」「R＝おねじ側」という役割の違いよりも、Rpの存在です。R（テーパおねじ）に対して“平行めねじ”を使う場合、一般の管用平行ねじGとは寸法許容差が異なるため、Rpを使う注意点が示されています。つまり「平行めねじなら何でも良い」ではなく、用途と組み合わせ前提で規格が分かれているわけです。

参考）管用ねじの種類とインチ呼びについて 【通販モノタロウ】
​
さらに、配管側の呼び径とねじ規格の対応も重要です。例えば「15A」は配管用炭素鋼鋼管の呼びで、ねじ側の呼びに置き換えると「1/2B」と同義であり、対応する管用テーパねじはPT1/2-14（=Rc1/2-14）といった関係が資料として示されています。A呼称／B呼称が混在する現場では、この対応関係を知らないと、部材発注やタップ選定で遠回りしがちです。

参考）管用ねじの種類とインチ呼びについて 【通販モノタロウ】
​
ここで実務的なポイントを箇条書きで整理します。

• ✅ R×Rcが基本の組み合わせ（テーパ同士で耐密を作る）
• ✅ R×Rpもあり得る（ただしRpはGと別物として扱う）
• ✅ 呼び径は配管表記（A/B）とねじ表記（1/2など）の翻訳が必要

参考：配管呼び径(A)と管用ねじ呼び径(B)の対応・外径の一覧が載っています（呼び違い対策に有用）。

YAMAWA：配管と管用ねじの呼びの関係（PDF）

配管ねじ込み寸法の管用平行ねじG（PF）と寸法

次に、管用平行ねじ（JIS B 0202系、ISO表記G）です。平行ねじは円筒形で先端まで太さが一定で、機械的結合を主目的とするねじとして説明されています。表記はおねじ・めねじ共にGで、旧記号はPFで整理され、さらにおねじ側には等級A/Bが付く呼び方（例：G1/4B）になる点が示されています。
「配管ねじ込み寸法」という狙いワードで検索して来る読者の多くは、実は“外径をノギスで測って合うものを探す”アプローチをしがちです。ここで重要なのが、平行ねじはどこまででも回ってしまうため、配管用途では止水の仕組みを別に用意しないといけない、という扱いです。説明では、Oリングやパッキン、シールテープなどで止まる位置を作る運用があること、さらに雄ねじ・雌ねじの長さ関係でシール材を置く位置を変えるといった実務の勘所が触れられています。
​
寸法感を掴むために、代表的な呼びと外径（おねじ外径φmm）・山数の例を表にします（「呼び＝外径」ではないのを体感できます）。下表の値は代表寸法として提示されているものです。
​

インチ呼び	ねじ山数	おねじ外径（φmm）	めねじ内径（φmm）
1/8	28	9.728	8.556
1/4	19	13.157	11.445
3/8	19	16.662	14.95
1/2	14	20.955	18.631
3/4	14	26.411	24.117
1	11	33.249	30.291

この表から分かる“意外な落とし穴”は、1/2でも外径は約21mmあるのに、呼びは「1/2」という点です。つまり、メートルねじの感覚で「M20くらい？」と推測するとズレます。管用ねじは配管の世界で育った呼び体系なので、ねじ込み寸法を扱う記事では「呼びと実寸のズレ」を最初に明示するのが親切です。
​
参考：管用ねじの種類（テーパ／平行）とISO表記・旧JIS表記の対応、代表外径の表が載っています（呼び方の整理と寸法当たりに有用）。

モノタロウ：管用ねじの種類とインチ呼びについて

配管ねじ込み寸法のインチ呼びと外径mm

配管ねじ込み寸法で現場が詰まる典型が、「1/2」「3/4」「1」のようなインチ呼びの読解です。資料では、管用ねじのサイズはインチで表すのが一般的で、さらに「1/8（いちぶ）」「1/4（にぶ）」「3/8（さんぶ）」「1/2（よんぶ）」「3/4（ろくぶ）」「1（いんち）」のような独特の呼び方があることもまとめられています。現場会話で“よんぶ持ってきて”と言われて迷うケースは、この呼称を知らないことが原因になりやすいです。
また、測定の作法はサイズ当てより重要です。テーパねじの場合は「おねじは中腹あたり、めねじはとば口」を計測する、という測り方が明記されています。ここを外すと、テーパの先端側を測ってしまい「外径が小さい＝別サイズ」と誤判定する事故が起きます。
​
配管側の呼び径（A呼称）と、ねじ側の呼び（B呼称）が違う世界線で運用されるのも紛らわしい点です。資料では、例えば「15Aの配管＝1/2Bの配管」という対応が例示され、さらに対応するねじ規格がR・G・Rpなど複数あるため特定が必要、と注意されています。つまり「呼び径が同じでも、ねじ規格が同じとは限らない」ので、寸法だけでなく規格記号まで確認が要ります。
​
ここは作業前チェックの形に落とすと使われやすいです。

• 🔍 配管側の表記：A呼称かB呼称か（例：15A／1/2B）
• 🔍 ねじ規格：R・Rc・Rp・Gのどれか（旧記号PT・PF・PSが混在することも想定）
• 🔍 測定位置：テーパは中腹／とば口、平行は任意だが基準位置を決める

配管ねじ込み寸法の測定とシールテープ

「寸法は合っているのに漏れる」ケースは、ねじ込み寸法というより“止水の作法”の問題で起きます。テーパねじは止水を前提とする一方で、平行ねじはそのままだと止まらないため、Oリングやパッキン、シールテープなどで止まる位置を作る運用がある、と説明されています。ここを逆に理解して「Gねじにシールテープを巻けば何とかなる」と思い込むと、別のトラブル（締め代不足・位置決め不良）を誘発します。
現場で効くのは、シールテープの“向き”と“端部処理”です。解説では、シールテープはねじの流れに沿って巻き、逆らって巻くとねじ込み時にめくれたり馴染まず漏れの原因になる、とされています。さらに、先端の1～2山は巻かずに残し、ちぎれたテープ片の配管内混入リスクを下げる、といった具体手順も示されています。

参考）シールテープの漏れない巻き方
​
加えて、巻きすぎも寸法トラブルに化けます。巻きすぎると雄ねじの有効径が“見かけ上”太って入りが悪くなり、無理締め→ねじ損傷→漏れ、という流れになりがちです。漏れを怖がって過剰に巻く心理は分かりますが、寸法と規格が正しいなら「適正量で効かせる」方が再現性が上がります。

参考）失敗事例 #12 「シールテープの巻きすぎで接続不能に」
​
このセクションは、上司チェックで見られやすい“実務の結論”を明確にしておくと強いです。

• 🧻 巻く向き：右ねじなら基本は右巻き（締め付け方向と同じ）​
• ✂️ 先端処理：先端1～2山は空ける（混入・かじり対策）​
• 🧠 思想の違い：R/Rc＝耐密、G＝機械結合＋パッキン等​

配管ねじ込み寸法のA呼称とB呼称の現場メモ（独自視点）

検索上位は「寸法表」「規格の違い（R/Rc/G）」「一覧」といった説明に寄りがちですが、実務では“伝達のズレ”が最大の損失になりやすいです。資料でも市場ではA呼称とB呼称の両方が用いられ、B呼称は管用ねじやタップの呼び寸法と一致して分かりやすい一方、A呼称は分かりにくい、という趣旨が書かれています。ここから踏み込んで、現場メモのテンプレを作っておくと、ねじ込み寸法のミスが一気に減ります。
おすすめは、発注書・指示書・写真メモに「呼び径＋規格＋性別＋用途」をワンセットで残す運用です。寸法だけ残すと、あとでRなのかGなのかが分からず、同じ“1/2”でも別物を手配する事故が起きます。特に改修現場は旧記号（PT/PF/PS）が混じるため、ISO記号への翻訳もセットにすると引継ぎが滑らかです。
​
そのままコピペして使える現場メモ例です。

• 📝 例1：15A（=1/2B）／Rc1/2／めねじ／水密用途（テーパ）​
• 📝 例2：G1/2B／おねじ／パッキン座あり（平行）​
• 📝 例3：R3/4／おねじ／シールテープ使用／締め込み位置を写真で残す​

さらに一歩の工夫として、ノギスで測った外径mmを“参考情報”として併記するのも有効です。呼びは会話で飛び交い、実寸は現物確認の最後の砦になるので、両方あると照合が早くなります（ただし、テーパねじは測る位置のルールを必ず併記）。
​

ねじnpt

ねじnptの規格とNPTの基本

ねじnpt（NPT）は、米国で一般的に使われる「アメリカ標準一般用管用テーパねじ」を指し、配管や流体機器のねじ接続でよく登場します。国内の建築設備でも、輸入機器（ポンプ、計装、フィルタ、レギュレータ、空圧機器など）を組み込むと突然NPT指定が現れ、現場で混乱が起きがちです。
ここで最初に押さえるべきは「NPTは“管用”で“テーパ”」という点です。NPTはねじ山角度が60°で、テーパ比は1/16という前提で設計されています。これは、国内で馴染みがあるPT（JISの管用テーパねじ：現行表記だとR/Rc系）と似て見えても、ねじの山角が異なるため別物です。YAMAWAの資料でも、PTは55°、NPTは60°であり、山形・山の高さも違うため共用できない、と明確に説明されています。
現場でありがちな事故パターンは「見た目が似ているから、PT（Rc）タップでNPTめねじを立ててしまった」「PTのオスをNPTのメスへ“とりあえず”ねじ込んでしまった」などです。最初は入ってしまうことがありますが、山形が合わないため接触状態が不均一になり、シール不良・カジリ・再施工につながります。OSGの資料でも、JIS管用（55°）とアメリカ管用（60°）は体系が異なると整理されています。
✅ポイント（短く結論）
・NPT＝米国系の管用テーパねじ（60°）
・PT（Rc）＝JIS系の管用テーパねじ（55°）
・「似ている」は危険、互換性はない前提で扱う
参考：PTとNPTの角度差・基準山形の違い（互換不可）がまとまっている
YAMAWA 困ったときの知恵袋 №120（PTとNPTの違い）

ねじnptのテーパと角度の違い

ねじnptのトラブル原因で一番多いのが、「テーパねじ」という共通点だけを見て同一視してしまうことです。テーパねじは、ねじ込むほど外径・内径が噛み合い、締まり込むことで耐密性を狙う構造ですが、NPTの重要な識別点は山角60°にあります。OSGの管用ねじ資料では、JIS管用が55°で、アメリカ管用が60°であると整理され、そもそもの“ねじ系列”が違うことが明示されています。
また、YAMAWAの資料は、山数が同じになる「PT1/2-14」と「NPT1/2-14」を重ねた図で比較し、角度だけでなく山形や山の高さも違うことを示しています。ここが地味に効いてきます。ねじは「角度が5°違うだけ」と軽く見られがちですが、フランク面（側面）での当たり方が変わるので、締付けトルクの掛かり方・シール剤の保持・カジリの出方まで変わります。
さらに厄介なのが「インチ呼び」です。管用ねじの呼び径（例：1/4、1/2）は外径そのものではなく“呼び”であり、見た目で寸法を当てるのが難しい領域です。OSG資料にはNPTの下穴ドリル径（インチ表記も含む）なども掲載され、加工での寸法管理が体系化されています。加工や補修の現場では、ノギスで外径を測っても“呼び”が確定しないことがあるため、ねじゲージや規格表で裏を取る運用が安全です。
✅現場での判別のコツ（やりがちミス対策）
・「PT 1/2-14」と「NPT 1/2-14」は山数が同じでも別物（角度・山形が違う）
・“入った＝合っている”ではない（数山入っても漏れる／傷む）
・不明な時はゲージか変換継手で逃がす（加工で合わせに行かない）
参考：管用ねじの体系（JIS管用55°／アメリカ管用60°、NPT/NPTFなど）と工具・ゲージの扱いがまとまっている
OSG 管用ねじ規格と工具について（PDF）

ねじnptのシール材と施工

ねじnptは「締めれば止まる」イメージで扱うと失敗します。OSG資料でも、NPTは潤滑剤・密封剤を用いれば耐密用となるが、耐密性を狙う別系統としてNPTF（ドライシール）などがある、と整理されています。つまり、NPTは“ねじだけで完全密封を保証する思想”ではなく、シール材や施工条件も含めて成立する方式だと理解するのが安全です。
そのため、施工ではPTFEテープ（シールテープ）や液状シール剤の選定が重要になります。国内の実務情報として、IBPテクノロジー（Conax社アクセサリー紹介）では、シールテープを使うことでNPTねじ部のシール効果を高められること、またテフロンテープは232℃まで、グラフォイルテープは232～482℃で使用可能、と温度適用の目安が示されています。建築設備だと「蒸気・温水・熱媒」など温度が絡む系統もあるため、テープ材の温度限界を把握せずに“いつもの白テープ”で済ませるのは危険です。
📌施工の実務ポイント（テープ派・液状派どちらでも）
・ねじ山の油・切粉・水分を拭き取ってから施工（シール材の密着が変わる）
・テープは巻き方向を間違えると、ねじ込み時にほどけて漏れやすい
・締付け過多は、継手側を割る／めねじ側を拡げる／シール剤を削る原因になり得る
・再組立を繰り返す箇所は、液状シール剤の方が作業性・再現性が上がることがある（ただし固着タイプは注意）
ここで意外と見落とされるのが「シール材＝潤滑の影響」です。PTFEテープやシール剤は摩擦係数を下げるため、同じ体感でも実際の軸力（かかり）が増え、部材に無理がかかる場合があります。つまり、漏れを止めようとして“さらに締める”判断は、シール改善ではなく破損を呼ぶ方向に働くことがある、という点は現場教育で強調したいところです。

参考：NPTねじ部のシール効果と、テフロンテープ／グラフォイルテープの温度範囲
IBPテクノロジー Conax社アクセサリー（NPTのシールテープ温度）

ねじnptのタップとゲージ

ねじnptを加工・補修する場合、「タップが合っているか」「検査方法が合っているか」が品質の分かれ目です。YAMAWA資料では、PTとNPTは角度・基準山形・山数（ピッチ）が異なるため、タップやダイスの共用はできないと明記されています。つまり、加工工具を“流用”した時点で不良の種をまいたのと同じです。
OSG資料では、管用ねじの種類記号（NPT、NPTF、NPSCなど）と用途、使用タップ・使用ゲージの対応が整理されており、加工と検査がセットで設計されています。特に現場で役立つのは、NPTの下穴ドリル径（インチ換算も含む）や、ゲージ方式（プラグ/リング、L1など）に関する情報です。ねじ加工で「なぜか入らない」「締めると渋い」「奥で止まる」などが起きたとき、下穴径不足や切りくず詰まり、心ずれなどが原因であることが多く、OSG資料にはトラブル対策の観点もまとめられています。
また、建築現場や設備工事での盲点は「止まり穴」です。止まり穴でテーパタップを立てると、切りくず排出が悪くなりやすく、ねじ山の傷・折損が起きやすくなります。OSG資料でも、切りくず詰まり対策としてねじれ溝タップや下穴径を可能な限り大きくする等の方向性が挙げられています。
🧰加工・補修のチェックリスト（現場向け）
・図面のねじ表記は「NPT」か「Rc（PT）」かを最初に確定する
・NPTのタップ／ダイス／ゲージを専用品で揃える（流用しない）
・下穴径は規格表どおりに（小さすぎるとトルク過大→折損）
・切りくず管理：止まり穴は特に注意（詰まり→精度不良）
・検査はゲージで（“相手継手が入る”は検査にならない）

ねじnptの独自視点と現場トラブル

検索上位の解説は「規格の違い」「PTとの比較」「シール材」が中心になりやすいのですが、現場で実際に事故が起きるポイントは“運用”にあります。特に盲点になりやすいのが、ねじnptを含む部材が「輸入機器の付属継手」や「海外規格の圧力計・センサー」などで混在して納入されるケースです。施工側が図面上はRc（PT）想定で準備していても、実物がNPTだった、というパターンは珍しくありません。こうなると、現場で「変換継手がない→無理に合わせる→漏れ→やり直し」という流れになり、工程と信用を一気に失います。
ここで提案したい“独自視点”の対策は、ねじnptを「施工前検収のチェック項目」に入れることです。具体的には、受入時に次を確認します。
・梱包ラベルや機器マニュアルにNPT表記がないか
・ねじ部の写真を撮って共有し、設備/施工/購買で規格を合意する
・NPTが1点でも混ざるなら、変換継手の予備を標準在庫にする
この運用が効く理由は、ねじnptの問題は“加工技術”以前に“調達と情報伝達”で決まることが多いからです。OSG資料が示すように、JIS管用とアメリカ管用は規格体系が異なり、混在すると工具・ゲージ・下穴径・検査方法まで変わります。つまり、現場で初めて気づくのでは遅く、前段で潰すほど効果が大きいタイプのリスクです。
もう一つ、意外に効くのが「NPTF（ドライシール）という選択肢」を知っておくことです。OSG資料では、NPTFは山頂が尖り、谷底が浅く、密着・食込みでコイル状のすきまを防ぐことで耐密性を高める、と説明されています。もし設備仕様が許すなら、漏れ許容が小さい箇所や、シール材を使いづらい箇所では、NPTではなくNPTFを採用する設計判断が合理的になることがあります（もちろん相手側の規格・材料・締付条件の検討は必須）。
🔍トラブルを減らす「運用の工夫」
・図面だけでなく“実物のねじ規格”を受入検査で確認する
・混在がある現場は、変換継手とシール材を最初から標準化する
・重要箇所は、NPTFなど耐密思想の違う規格も検討余地がある
