目皿排水の種類と材質・選び方を現場で役立てる方法

目皿排水の種類・選び方と現場で使える施工知識

ベランダの目皿は1枚の落ち葉で水があふれ、下階に100万円超の漏水被害を招くことがあります。

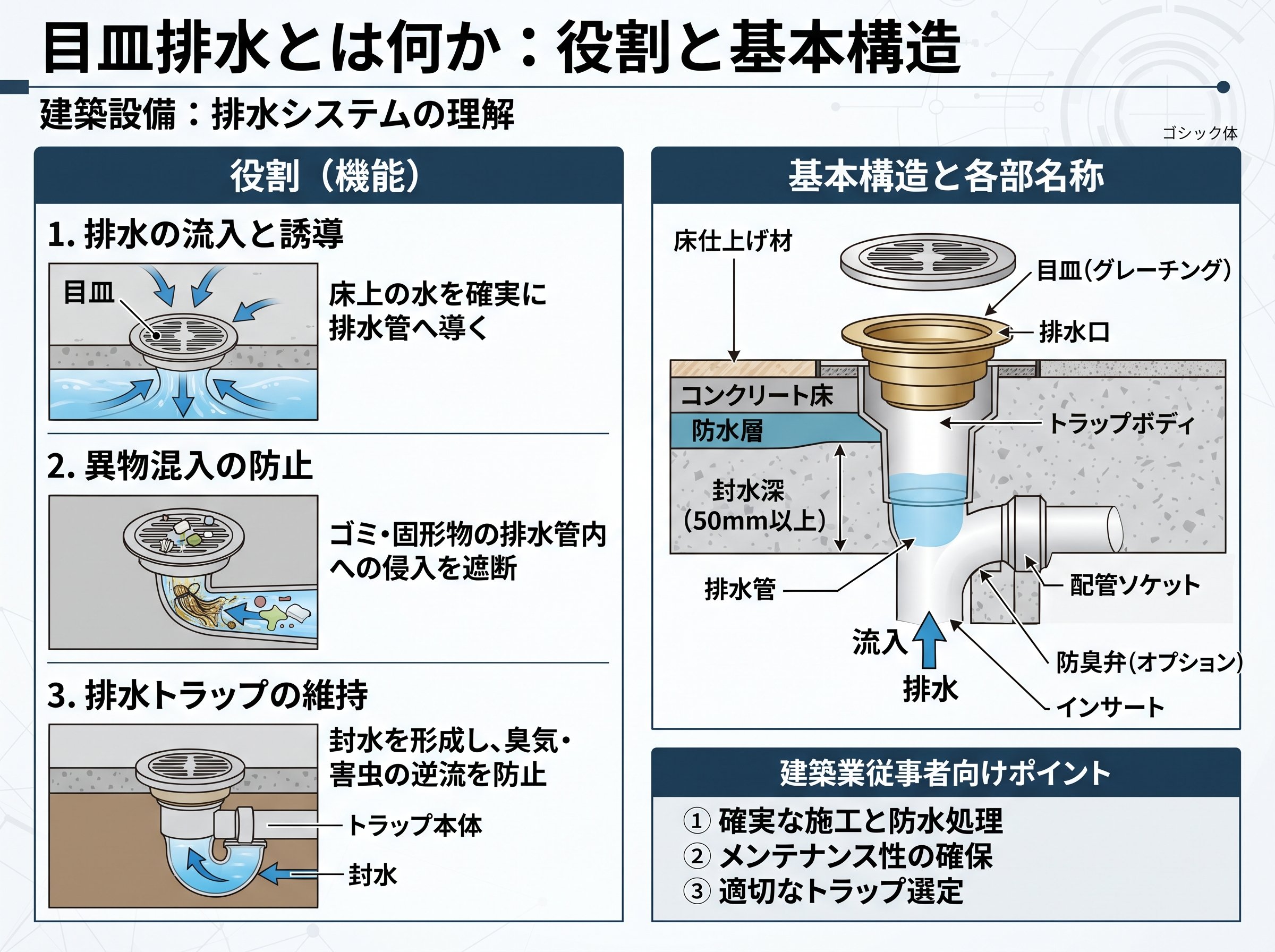

目皿排水とは何か：役割と基本構造

目皿（めざら）とは、排水口の開口部に設置する格子状・網状のカバー部材のことです。水だけを通しながら、髪の毛・ゴミ・落ち葉・砂などの異物が排水管内へ流れ込むのを阻止する「最初の防御ライン」として機能します。浴室・厨房・洗面台・屋上・ベランダなど、あらゆる水まわりに設置されており、建築設備分野では欠かせない基本部材のひとつです。

構造はシンプルで、穴が多数開いた皿状または枠付きの金属・樹脂製パーツが主流です。設置方法は「差し込み型」「ビス固定型」「接着型」などがあり、施工環境に応じて使い分けられます。室内の洗面・浴室まわりでは取り外しやすい構造が好まれ、屋外・工場・公共施設では固定式の耐久タイプが多く採用されます。

ここで押さえておきたい重要な区分があります。目皿単体では「異物の除去」しか行えません。臭気の逆流や害虫の侵入を防ぐ「封水機能（トラップ機能）」は、別途トラップが必要です。目皿とトラップをセットにした「防虫目皿排水トラップ」製品もあり、封水深50mmで臭気上がりを防ぐ設計になっています。つまり、目皿だけでは完結しないということです。

建築物衛生法（ビル管法）では、延べ面積3,000㎡以上の特定建築物において排水設備の清掃を6ヶ月以内ごとに1回実施することが義務付けられています。目皿を適切に管理しないと法令違反になるリスクがあるため、施工者としても竣工後のメンテナンス体制まで含めて提案できると信頼性が高まります。

建築物衛生法に基づく排水設備の維持管理方法（厚生労働省PDF）
※排水設備の清掃頻度・法定基準についての公式資料です。

目皿排水のVP管・VU管対応と兼用タイプの選び方

排水目皿を選ぶとき、最初に確認すべきなのは「接続する配管の種類」です。建築現場で広く使われる塩ビ管には大きく2種類あります。

VP管（硬質塩化ビニル管）は肉厚で耐圧性が高く、給水・圧力配管に使われます。一方、VU管は薄肉・軽量で排水・通気用に設計されており、一般住宅や小規模施設の排水系統で主流です。呼び径が同じでも、VP管とVU管では外径が異なるため、対応する目皿の内径も変わります。ここを誤ると、接続部に隙間が生じて排水漏れや臭気漏れの原因になります。

最近は「VP・VU管兼用タイプ」が現場でよく採用されています。これは1製品で両方の管に対応できる設計で、急な設計変更や複数管種が混在する現場でも対応できる柔軟性が魅力です。在庫を共通化できるため、資材管理の手間も減ります。これは使えそうです。

呼び径の目安としては以下のような用途別の一般的な選定基準があります。

• 呼び径50：洗面台・浴室・小型シンクなど個別排水が少ない箇所
• 呼び径75：業務用厨房・小規模床排水など中程度の排水量
• 呼び径100：屋上・ベランダ・工場床排水など大容量が求められる箇所

開口率（VP管断面積に対する目皿の有効開口面積の割合）も選定時に確認が必要です。開口率が低いと排水処理能力が不足し、大雨や洗浄時に排水が追いつかない場面が出てきます。特に屋上・バルコニーのように一度に大量の水が集中する箇所では、開口率の高い製品を意識的に選ぶことが重要です。

目皿とは？VP・VU管用の種類や材質、用途などの基礎知識（シモジマオンライン）
※VP・VU管兼用タイプの特徴や材質別の選び方を詳しく解説しているメーカー監修記事です。

目皿排水の材質比較：ステンレス・黄銅・樹脂の特性

目皿の材質は主に「ステンレス」「黄銅（真鍮）」「樹脂（プラスチック）」の3種類に分類されます。設置場所の条件に合わない材質を選ぶと、腐食・変色・破損といったトラブルが数年以内に発生することがあります。材質選定は「とりあえず安いもの」ではなく、耐用年数とランニングコストを込みで判断するのが原則です。

ステンレス製は耐腐食性・耐久性・衛生性のすべてにおいてバランスが良く、水まわり全般で最も採用が多い材質です。一般的なステンレス鋼管の耐用年数は30〜40年とされており、長期的な運用コストは低くなります。屋外・湿気の多い場所・食品衛生が求められる厨房などに適しています。ただし、海沿い（塩害環境）では「もらい錆」が発生することがあるため、SUS316など耐塩性の高いグレードを選ぶことが推奨されます。

黄銅製は銅と亜鉛の合金で、加工精度が高く抗菌性に優れているのが特長です。水垢が付着しにくい性質があり、清掃頻度を抑えたい場面に向いています。デザイン性も高く、クラシックな空間やホテルの洗面まわりなどに使われることもあります。ただし価格はステンレスより高めで、重量も大きくなります。業務用厨房で熱湯が継続的に流れる場合、黄銅は耐熱性が高い選択肢のひとつです。

樹脂製は軽量でコストが低く、腐食しない点が家庭用途では便利です。色やサイズのバリエーションが豊富で、住宅のリフォームや仮設施設にも対応できます。一方、衝撃や熱に弱く、業務用や屋外の長期使用には適していません。

材質	耐久性	耐食性	価格帯	主な用途
ステンレス	◎（30〜40年）	◎	中〜高	屋外・厨房・公共施設
黄銅（真鍮）	○（15〜25年）	○	高	厨房・デザイン重視の水まわり
樹脂（PVC等）	△（5〜15年）	○（酸・アルカリに強い）	低	家庭用・仮設・リフォーム

防水層用と非防水層用の目皿排水：現場での見落としリスク

建築現場でよくある誤選定のひとつが、「防水層用」と「非防水層用」の混同です。この違いを把握していないと、完成後に防水層からの漏水が発生し、大がかりな改修工事につながることがあります。厳しいところですね。

防水層用の排水金具は、アスファルト防水・ウレタン防水・FRP防水などの防水層を「受けられる」ように設計されており、本体に防水受けツバ（防水皿）が付属しています。2階以上の床スラブやバルコニーなど、防水層が必要な箇所に設置するのが原則です。

非防水層用は防水受けツバがなく、1階の土間（防水が不要な箇所）への設置が基本です。間違えて防水層用が必要な場所に非防水層用を取り付けた場合、防水層と排水金具の接合部から水が侵入し、躯体を傷める漏水トラブルに発展します。

日本建設業連合会の調査資料でも、排水目皿周りの床貫通開口から下階へ落水した事例が記録されており、「躯体図や施工図等の情報確認の不備」が原因として挙げられています。防水層用・非防水層用の選定を誤ることが、まさにそのリスクに直結します。

施工の際の実務的なポイントとしては、以下を確認することが基本です。

• 設置箇所が1階土間か、2階以上のスラブかを確認する
• 設計図書・仕様書に「防水層用」の指定があるかを必ずチェックする
• 防水層用では、調節管をボルトで固定し目皿の傾き微調整ができる製品を選ぶと施工精度が上がる
• 防水工事業者と排水金具の納入タイミングを事前に調整しておく

防水層用と非防水層用の違いについて（中部コーポレーション）
※防水層用・非防水層用の選定基準と設置箇所の違いをわかりやすく解説したページです。

ベランダ・屋上の目皿排水に潜む詰まりリスクと対策

建築実務者の中には「こまめに掃除しているから大丈夫」と考えている方も多いですが、ベランダの目皿（平型ストレーナー）は1枚の葉っぱで排水口全体を塞いでしまうことがあります。これが意外に知られていないリスクです。

目皿の排水面は「1面」しかありません。葉っぱ1枚がその1面をふさぐと、穴がいくら開いていても水は流れなくなります。ベランダに水が溜まり、サッシの高さを超えると室内への浸水が発生します。その修繕費は、床材の張り替えから下階への漏水補償まで含めると、100万円超になるケースも珍しくありません。

解決策として注目されているのが「立体型ドレンストレーナー」への切り替えです。ドーム型・山型・L型・三角型といった形状は排水面が複数あり、9面から排水できる製品もあります。1面が詰まっても他の面で排水が継続されるため、詰まりによる浸水リスクが大幅に下がります。

実際に屋上や工場の鋳物製ドレインでは、昔からドーム型・山型が採用されてきた歴史があります。ベランダにも同様の思想を取り入れることで、メンテナンス頻度を落としながら安全性を高めることができます。これは現場でも積極的に提案できるノウハウです。

排水口詰まりの清掃を業者に依頼した場合の費用目安は8,000〜20,000円です。一方、排水口の交換・ドレン改修が必要になると1箇所あたり10万〜15万円に跳ね上がります。立体型ストレーナーへの事前切り替えは数千円〜数万円の投資で済むため、コスト面でも合理的な選択です。

ベランダの排水溝の蓋に目皿を使っている方はご注意を！（イワタFRP）
※目皿の排水面が1面しかない構造的な問題と、立体型ストレーナーへの切り替え効果を解説した現場向けの記事です。

目皿排水の施工後に必要なメンテナンス管理

目皿を適切に設置した後も、定期的なメンテナンスを怠ると排水性能は急速に低下します。竣工で仕事が終わりではありません。

まず清掃頻度の目安として、住宅の浴室・洗面台まわりの目皿は週1回の清掃が推奨されています。建築物衛生法が適用される特定建築物（延べ面積3,000㎡以上）では、排水設備の清掃は6ヶ月以内ごとに1回が法定義務です。東京都の指導基準ではさらに厳しく、4ヶ月以内ごとに1回以上の清掃が求められています。法定基準に注意すれば大丈夫です。

屋外や業務用の目皿については、以下のポイントを押さえておくと管理がしやすくなります。

• 🍃 落ち葉が多い季節（10〜12月）は月1回以上の清掃を推奨
• 🔧 目皿の変色・変形・腐食が見られたら早めに交換を検討する（ステンレスで10年以上・黄銅で5〜15年が目安）
• 💧 長期間使用しない排水口は封水が蒸発し、下水臭や害虫侵入の原因になるため、定期的に水を流す
• 🔩 目皿の穴にドライバーをかけて外す行為は変形・破損の原因になるため厳禁

グリース阻集器（飲食店厨房など）まわりの目皿については特に注意が必要です。油脂が固着した目皿は通常の掃除では除去しにくく、4ヶ月以内ごとに1回の定期清掃が東京都の指導基準として設定されています。目詰まりを放置すると排水逆流・悪臭・害虫発生と連鎖的なトラブルに発展します。

施工者の立場からすると、引き渡し時に「目皿の清掃方法と推奨頻度」を書面で施主に渡す習慣をつけることが、クレーム防止と信頼獲得の両面で有効です。これだけ覚えておけばOKです。

グリース阻集器の清掃頻度に関するQ&A（東京都健康安全研究センター）
※ビル管法対象建築物における排水設備清掃の法定基準と東京都の指導基準を確認できる公式ページです。
