アンカーサポート クッションの役割と正しい使い方

たった1本の台直しで、5億円超の損害賠償訴訟に発展した実例があります。

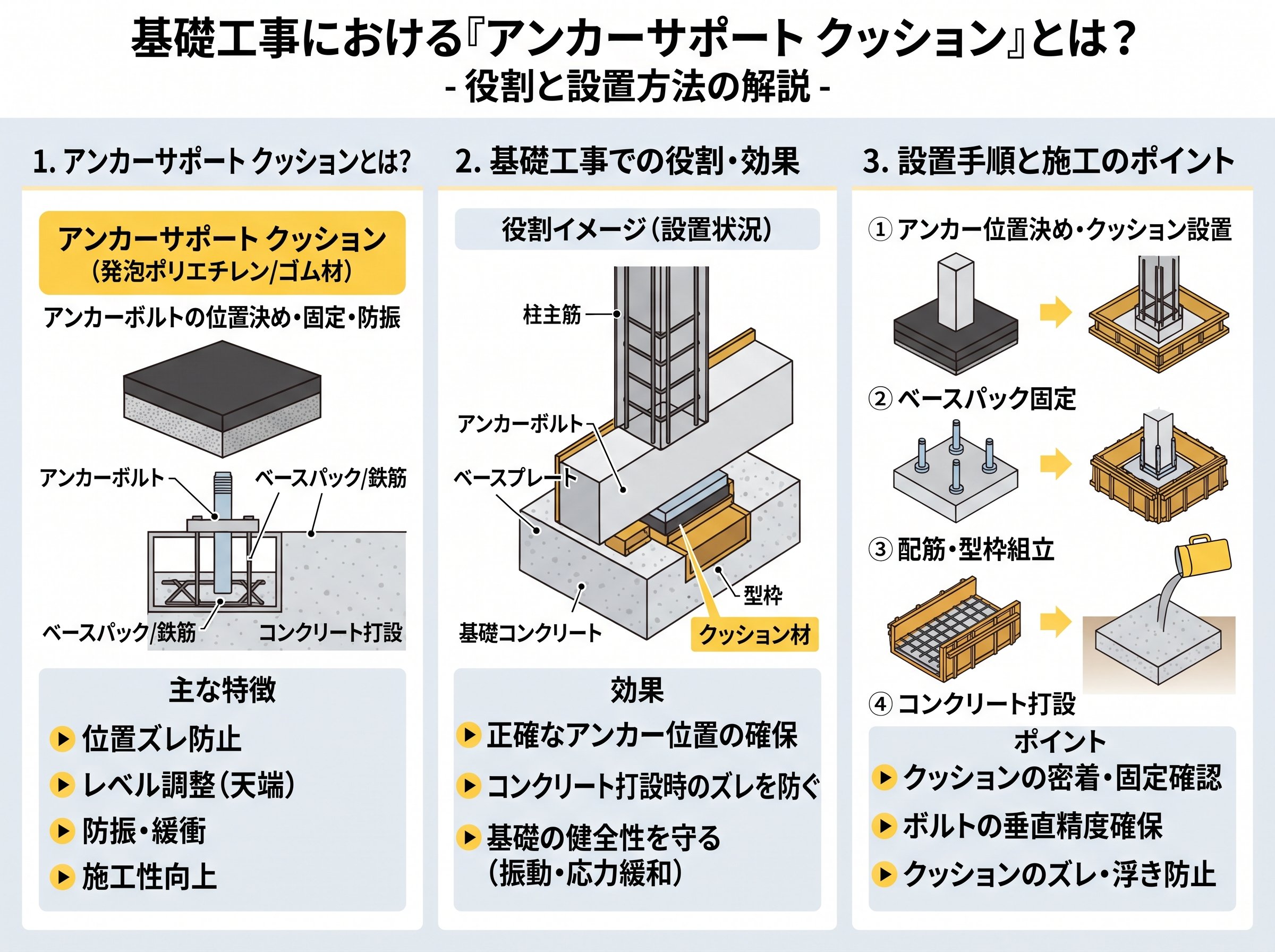

アンカーサポート クッションとは何か・基礎工事での役割

アンカーサポート クッションとは、基礎コンクリートの打設前にアンカーボルトの上端へ取り付ける発泡スチロール製の養生カバーのことです。漏斗（ラッパ）状の形をしていることから「アンカーラッパ」とも呼ばれます。主な役割は、打設後にアンカーボルトの微調整（台直し）が行えるよう、ボルト周辺のコンクリートをあえて固着させない空間を設けることにあります。

発泡スチロール製ですから、1個あたりの重さは数グラム程度。ハガキ1枚分の面積にも満たないコンパクトなパーツですが、その存在が基礎工事の品質を左右します。16Φ〜25Φの兼用タイプが主流で、1個あたりの単価は約80〜90円（税込）ほどです。つまり1棟分を揃えても資材コストとしてはごく小さい。

コンクリートを打設すると、型枠・振動・生コンの流圧によってアンカーボルトの位置が数ミリ単位でズレてしまうことがあります。クッションがないままボルトの根本まで生コンが回り込んでしまうと、硬化後はボルトが完全に固定されてしまい、後から位置を修正することができません。アンカーサポート クッションはこの「打設中のズレ」と「打設後の修正不能」という2つのリスクを同時に防ぐための部材です。

施工手順はシンプルです。アンカーボルトの上端にクッションを差し込んでネジ込んだあとコンクリートを打設し、硬化後にクッションを除去します。除去後に残る空間が「台直し用の遊び」として機能します。これが基礎です。

参考：アンカーボルトの施工ミス（ありがちな誤り8選）について詳しい情報が掲載されています。

【記事まとめ】アンカーボルトの施工 ありがちな誤り8選 | 匠の一冊

アンカーサポート クッションの種類と素材の違い

市販のアンカーサポート クッションには、大きく分けて「発泡スチロール製」と「発泡ウレタン製（高硬度タイプ）」の2種類があります。どちらを選ぶかは、施工の目的と現場条件によって変わります。

発泡スチロール製（標準タイプ）は圧倒的に流通量が多く、最もポピュラーな選択肢です。軽量で取り付けが簡単なうえ、コンクリートが硬化したあとにひねれば比較的容易に除去できます。16Φ〜25Φ兼用のタイプが300個入り約28,000円（税込）で販売されており、1棟の住宅基礎に使用する本数を考えればコスト負担はほぼ無視できます。

一方、発泡ウレタン製（高硬度タイプ）はポリウレタンより圧縮たわみが深くとれ（約50%）、通常ゴムの約2倍の圧縮荷重が得られる素材です。コイルスプリングと同サイズでも大きなストロークが取れるため、生コン流圧が大きい大型基礎での使用に向いています。ただし木造住宅の基礎工事では、コストと施工性に優れた発泡スチロール製で十分なケースがほとんどです。

素材以外に確認したいのが、対応径のサイズです。M12（Φ12）用とM16（Φ16）用では必要なクッション径が異なります。ホールダウン金物に使うM16のアンカーボルトに、M12用のクッションをそのまま流用するのは想定外の固着を招く可能性があります。発注時に対応径を必ず確認することが原則です。

また、廉価品の中にはコンクリートの流圧に負けてつぶれてしまうものや、撤去時に破片がボルト周辺に残るものがあります。信頼できるメーカー品（アラオ、京都スペーサーなど）を選ぶのが安全です。これは使えそうです。

参考：アンカーボルトの各種サイズ・許容差について詳しくまとまっています。

あと施工アンカーの基礎知識 | JCAA 日本建設あと施工アンカー協会

アンカーサポート クッションが守る JASS6 の±3mm精度基準

建築業に携わる方なら、JASS6（日本建築学会 建築工事標準仕様書・鉄骨工事）の名前を聞いたことがあるはずです。この規格では、アンカーボルトの平面的なずれの許容差について管理許容差±3mm・限界許容差±5mmと定めています。これはハガキの厚みの6〜10倍ほどの誤差幅です。それだけシビアな精度が求められます。

±3mmと聞くと「そんな細かいことが問題になるのか」と思う方もいるかもしれません。しかし実際には、この3mmのズレがベースプレートのボルト孔に鉄骨柱が納まらなくなる直接の原因となります。鉄骨建て方は納期が決まっており、当日に許容差超えが発覚すると現場が止まります。鉄骨加工品は工場に戻して孔位置を修正する必要があり、追加費用と工期遅延が同時に発生します。痛いですね。

木造住宅の場合も事情は同じです。ホールダウン金物のアンカーボルトが柱から数ミリ離れすぎていると、ホールダウン金物が浮いてしまい、正規の強度が出ません。地震時の引き抜き力を伝える経路が断ち切られるため、耐震性に直結する問題になります。

この精度を現場で確保するために、アンカーサポート クッションは絶対的な存在です。クッションなしでアンカーボルトを仕込むと、打設中の振動や流圧でボルトが傾いたりズレたりするリスクが格段に高まります。クッションで「打設後に微調整できる空間」を確保しておくことが、JASS6の精度基準を守る最前線の手段です。

コンクリート打設前には、テンプレート（型板）でアンカーボルトの位置を全数チェックするのが施工管理の鉄則です。打設後に発覚してからでは、選べる対処法が急激に減ります。JASS6の精度基準に注意すれば大丈夫です。

参考：JASS6のアンカーボルト許容差について詳しく解説されています。

施工不具合対応マニュアル／アンカーボルトのずれが発生した時 | arc structure forme

アンカーボルト「台直し」禁止と訴訟リスク：裁判例から学ぶ現場の鉄則

多くの建築現場技術者が知っておくべき、衝撃的な事実があります。鉄骨建て方時におけるアンカーボルトの台直しは、JFMA（建築用アンカーボルトメーカー協議会）が明示的に禁止しています。 台直しとは、ベースプレートが正規位置に納まらないときに、アンカーボルトを専用工具で折り曲げて位置を修正する行為のことです。

木造住宅の基礎工事では「少しくらいなら台直しで直せばいい」と考えていた方もいるかもしれません。しかし現実は違います。

2024年7月の名古屋地裁判決では、次のような事例が認定されました。県が発注した木造2階建て・延べ床面積約690㎡の公共施設（落札金額 約1億5,300万円）において、基礎コンクリート打設後に柱脚アンカーボルト1本で台直しの痕跡が発見されました。これが施工瑕疵として認定され、「地震荷重・風荷重がかかった際に必要な水平耐力が得られず倒壊の恐れがある」と判断されました。施工業者が5億400万円の損害賠償を県に請求する訴訟を起こしましたが全額棄却され、逆に約3,600万円の原状回復費用の支払いを命じられています。

たった1本のアンカーボルトの台直し痕が、工事を全面停止させ、8年以上の法廷闘争を引き起こし、3,600万円の支払い義務に発展したのです。結論は「台直しは絶対に行ってはならない」です。

台直しを防ぐ唯一の方法は、打設前にアンカーボルトの位置精度を±3mm以内に収めておくことです。そのためにアンカーサポート クッションと、位置決め治具（テンプレート）を組み合わせて使うことが現場の鉄則になります。

参考：台直しが禁じ手として契約解除・損害賠償につながった裁判例の詳細が掲載されています。

禁じ手の「台直し」で一撃契約解除！5億円の請求も棄却された基礎コンクリートの訴訟 | 施工管理求人ナビ

アンカーサポート クッションと合わせて使いたい位置決め治具・施工管理ツール

アンカーサポート クッションは単体でも有効ですが、他の器具と組み合わせることで施工精度が格段に向上します。現場で取り入れやすいものを3つ紹介します。

① アンカーセパ（位置決め固定具）

型枠に密着させてアンカーボルトを横ズレから守る金物です。スライダーを調整することで7.5mm間隔でボルト位置を微調整でき、蝶ボルトでがっちり固定します。コンクリート打設中の流圧で型枠がわずかに変形しても、ボルトが追随して動くのを防いでくれます。アンカーサポート クッションは「縦方向の調整空間の確保」、アンカーセパは「横方向の位置固定」という役割分担です。これが条件です。

② テンプレート（鋼製または樹脂製）

アンカーボルトの配置を設計図通りに確認するための型板です。打設前にテンプレートを被せることで、全ボルトの位置を一括チェックできます。国土交通省の施工管理留意事項でも「木造部分で調整できる余地がないことから、アンカーボルトの精度管理が重要。型枠でアンカーの位置固定を」と明記されています。コンクリートが固まってから使うものではありません。

③ 天端ポイント（レベル出し器具）

基礎天端のレベルを正確に出すためのアイテムです。コンクリート打設と同時にレベル出しが1回で完了するため、工程が短縮されます。アンカーボルトの高さ（突き出し長さ）も同時に管理できるため、埋め込み不足という別の施工不良を防ぐ効果もあります。

これらを「クッション＋固定治具＋事前チェック」のセットで運用するのが、安心・確実な施工の基本です。打設後に慌てて修正を考えるより、打設前に1時間かけてチェックするほうが結果的に工期短縮にもなります。

参考：国土交通省が定める施工管理・工事監理の留意事項（アンカーボルト精度管理の記述あり）
施工管理・工事監理に関する留意事項集 | 国土交通省
