地山補強土工・鉄筋挿入工の設計と施工管理の基本

地山補強土工・鉄筋挿入工の設計から施工管理まで

鉄筋挿入工の補強材は、引き抜きよりも「曲げ破断」で先に破壊されることが多いです。

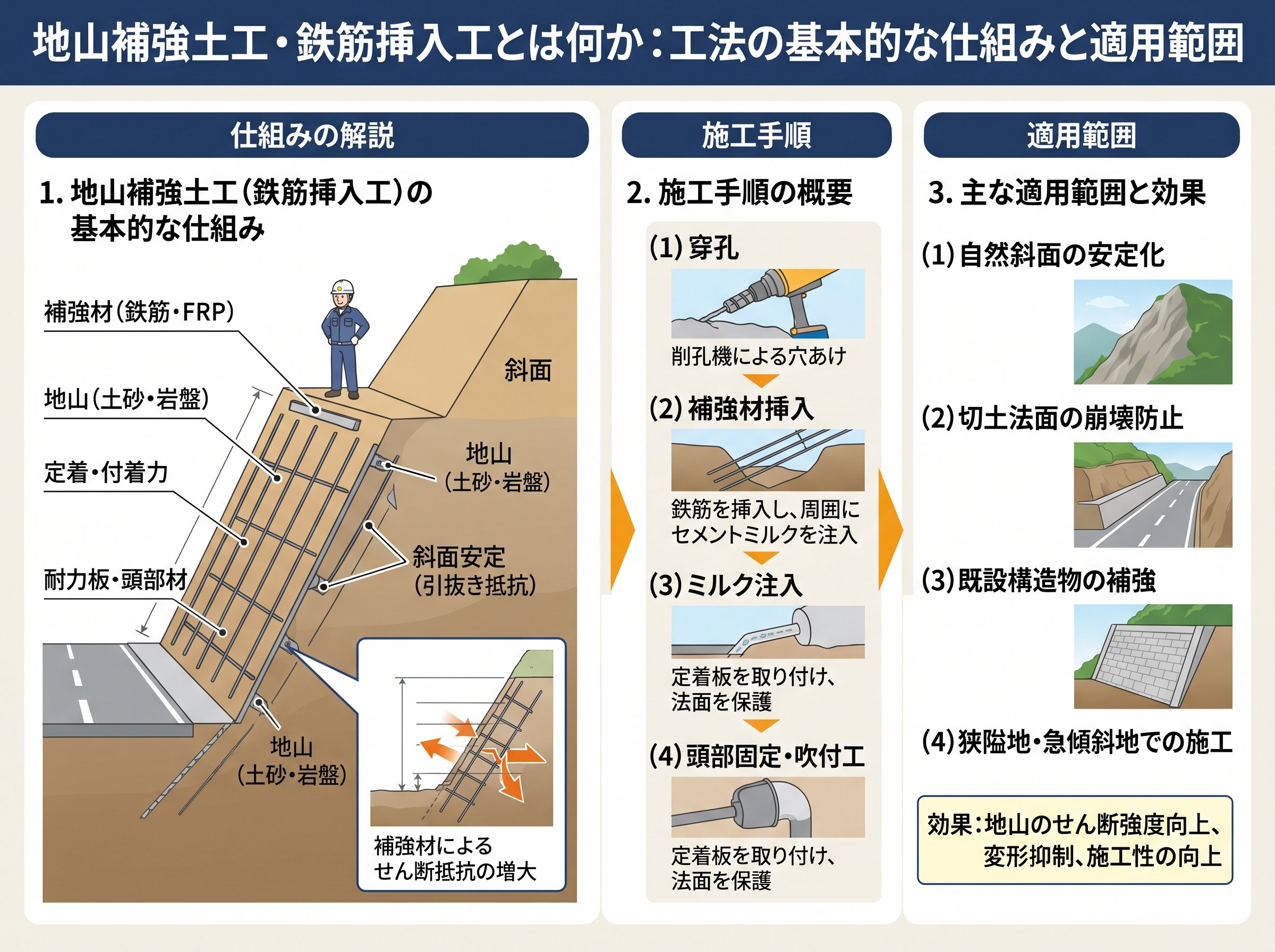

地山補強土工・鉄筋挿入工とは何か：工法の基本的な仕組みと適用範囲

地山補強土工（鉄筋挿入工）とは、切土のり面や自然斜面に鋼棒（補強材）を挿入し、グラウト材（セメントミルク等）で固定することで、地山全体の一体性を高める補強工法です。英語ではSoil Nailing（ソイルネイリング）とも呼ばれ、欧米でも広く採用されています。

補強材と地山の間に生じる摩擦力・付着力によって地山の変形を抑制し、のり面の安定性を向上させます。つまり「地山そのものを補強材で縫い合わせる」イメージです。

適用範囲は幅広く、以下のような場面で活用されています。

• 🔸 道路・高速道路の切土のり面の崩壊防止
• 🔸 宅地造成時の急勾配のり面への対応
• 🔸 既設のり面の補強・修復工事
• 🔸 トンネル坑口部の補強（一部適用）
• 🔸 山岳部の自然斜面安定化対策

特筆すべきは、法面保護工（モルタル吹付・石張りなど）だけでは対応が難しい「すべり面を持つ地山」や「含水比が高い崩積土」に対しても有効な場合があるという点です。ただし地質条件・土質によっては適用が難しいケースもあるため、事前の地盤調査が不可欠です。

「打設すれば大丈夫」という考えは禁物です。

公益社団法人地盤工学会が刊行する「地山補強土工法設計・施工マニュアル」は、設計・施工の基準として業界で広く参照されています。

公益社団法人 地盤工学会（設計・施工マニュアルや技術資料の刊行元）

地山補強土工・鉄筋挿入工の設計手順：補強材の仕様決定と安定計算の流れ

設計手順は大きく分けて「地盤調査→安定解析→補強材仕様決定→引き抜き抵抗確認→全体安定照査」という流れで進みます。設計の精度が施工品質と直結します。

まず現地の地質・土質調査を行い、崩壊形態（円弧すべり・平面すべり等）を特定します。次に補強なしの状態での安全率Fsを算定し、目標安全率（一般に Fs ≧ 1.2〜1.5）を達成するために必要な補強量を逆算します。

補強材の仕様決定では、以下の項目を検討します。

• 📌 補強材の種類：SD345（D25〜D32が一般的）または中空棒鋼（ダブルコアタイプなど）
• 📌 削孔径：一般に Φ90〜Φ130mm程度
• 📌 補強材長さ：崩壊深度の1.2〜2.0倍を目安に設定
• 📌 打設間隔：縦横1.5m〜2.0mが標準的。密にするほど高コスト
• 📌 削孔角度：水平から5〜20°の下向きが一般的

意外と見落とされがちなのが「補強材の曲げ剛性（EI）」です。引き抜き抵抗だけに着目して細径の補強材を多数本打設するプランは、曲げ破壊に対して脆弱になる恐れがあります。

引き抜き試験の結果と設計値の整合性確認は必須です。

国土技術政策総合研究所（国総研）が公開している技術資料も設計の根拠として活用できます。

国土技術政策総合研究所（NILIM）公式サイト（道路・斜面対策に関する技術指針・研究成果を公開）

地山補強土工・鉄筋挿入工の施工管理：削孔・補強材挿入・グラウト注入の注意点

施工は「削孔→補強材挿入→グラウト注入→頭部処理」の順で行います。各工程での管理ミスが品質不良や補強効果の低下に直結するため、現場代理人・監理技術者の丁寧な確認が欠かせません。

削孔管理では、設計で指定された削孔径・削孔角度・削孔長を確認します。角度のずれが5°以上になると補強効果が設計値を大きく下回るケースがあり、特に急勾配地山では慎重な施工が必要です。削孔方向は必ず記録に残しましょう。

グラウト注入は、削孔孔底から注入管を使って充填するのが基本です。

• 💉 注入方法：二重管注入（ダブルパッカー）または単管注入
• 💉 グラウト水セメント比：W/C = 0.45〜0.55 程度が一般的
• 💉 注入圧力：0.1〜0.3 MPa程度で管理（地山状況により調整）
• 💉 充填確認：孔口からのグラウト溢出を確認するまで継続注入

グラウトが未充填のまま頭部を固定してしまうと、補強材と地山の一体化が得られず、補強効果がほぼゼロになる危険性があります。これは現場で実際に発生しやすい施工不良の一つです。厳しいところですね。

補強材挿入後の養生期間（通常3〜7日）を確保してから上部構造物の施工に移ることも重要です。

また、孔壁が崩れやすい脆弱な地山では、削孔後すぐに補強材を挿入することが鉄則です。時間を置くほど孔壁崩落のリスクが増します。これが基本です。

公益財団法人 道路保全技術センター（道路土工・切土補強土工の施工管理基準に関する資料を掲載）

地山補強土工・鉄筋挿入工の品質管理と引き抜き試験：現場で確認すべき検査項目

品質管理において最も重要な試験が「補強材引き抜き試験」です。設計で想定した極限引き抜き力が実際の地山で確保できているかを確認するために実施します。

引き抜き試験には主に「確認試験」と「照査試験」の2種類があります。

• ✅ 確認試験：設計引き抜き力の1.5〜2.0倍の荷重を載荷し、変位が収束することを確認する
• ✅ 照査試験：試験本数は一般に施工本数の2〜3%以上（最低3本）が目安とされる

試験結果が設計値を下回った場合は、補強材の追加打設・長さの変更・削孔径の拡大などの対策が必要になります。結果次第では設計の見直しが求められます。

現場で記録すべき主な品質管理項目は以下の通りです。

• 📝 削孔記録（径・長さ・角度・削孔日時）
• 📝 グラウト配合・注入量・注入圧力の記録
• 📝 補強材の材料証明書（JIS G 3112適合確認）
• 📝 頭部プレートの規格・溶接記録
• 📝 引き抜き試験結果（荷重−変位曲線を含む）

引き抜き試験の実施時期は、グラウト注入から最低7日以上（設計標準は28日）経過後が原則です。養生不足の状態で試験を行うと正確な数値が得られません。7日以上が条件です。

書類管理の面では、竣工後の維持管理時に施工記録が参照されることも多いため、電子データとして保存・整理しておくことを強くお勧めします。

切土補強土工における独自視点：鉄筋挿入工が「維持管理フェーズ」で抱えるリスクと対策

設計・施工段階の議論は多いものの、「竣工後の維持管理」については見落とされがちです。実は鉄筋挿入工は、長期的に見ると「補強材の腐食」が最大のリスク要因になるケースがあります。

標準的なSD345（異形棒鋼）を使用した場合、防食対策が施されていないと、塩害環境（海岸線から500m以内の地域が目安）や酸性土壌（pH5以下）では10〜20年で断面欠損が生じるという報告があります。意外ですね。

腐食リスクに対する主な対策は以下の通りです。

• 🛡️ エポキシ樹脂塗装鉄筋の採用（コスト増：通常鉄筋の約1.3〜1.5倍）
• 🛡️ ステンレス鋼棒（SUS304系）の採用（コスト増：約3〜5倍だが塩害環境では有力）
• 🛡️ 中空棒鋼＋グラウト二重被覆による防食
• 🛡️ 定期点検（5〜10年ごとの目視＋打音検査、必要に応じて電磁誘導法による鉄筋探査）

特に近年注目されているのが「センサー付き補強材」を活用したモニタリング技術です。鉄筋にひずみゲージを取り付け、リアルタイムで補強力の変化を検知するシステムが一部の重要構造物で導入されています。コストはかかりますが、斜面が動き始めるサインを早期に把握できるため、防災上の価値は非常に高いです。

これは使えそうです。

竣工後も定期的に「頭部プレートの腐食状況」「のり面表面のクラック・変状」を確認することで、大規模補修に至る前に早期対処できます。維持管理コストを抑えるためにも、竣工時の施工記録保管と点検計画の策定を施主・発注者と合意しておくことが重要です。

国土交通省が公表している「道路土工 切土工・斜面安定工指針（平成21年度版）」には、維持管理に関する考え方も記載されており、実務上の参考になります。

国土交通省 道路局（道路土工指針・切土補強土工の設計・施工・維持管理に関する指針を公開）

項目	標準仕様（SD345）	塩害・腐食環境対応
補強材の種類	異形棒鋼 D25〜D32	エポキシ塗装鉄筋／SUS304鋼棒
削孔径	Φ90〜Φ130mm	同左（防食スペーサー追加）
グラウト水セメント比	W/C = 0.45〜0.55	W/C ≦ 0.45（緻密性向上）
打設間隔（標準）	1.5〜2.0m	設計安全率により調整
引き抜き試験本数	施工本数の2〜3%以上	同左（試験時期：注入後7日以上）
維持管理目安	5〜10年ごとの点検	3〜5年ごとの点検推奨
